拖拉机传动系统万向节结构设计

　　在农用拖拉机的动力传输链路中，万向节是承担变角度动力传递的核心铰接部件，主要布置在变速箱输出端与驱动桥输入端之间，也会用于分动箱到前驱动桥的动力接驳场景，解决车架行驶过程中因悬架跳动、地形起伏带来的轴系夹角动态变化问题，避免硬连接结构在轴系不同心时出现的应力集中、轴件断裂问题。不同于乘用车等速万向节的紧凑设计，拖拉机用万向节需要适配大扭矩、高冲击的作业工况，耕地、重载运输时传动系统承受的瞬时扭矩往往是额定值的2-3倍，同时田间作业时泥水、秸秆碎屑容易侵入铰接部位，因此结构设计上优先保证连接强度与密封冗余。

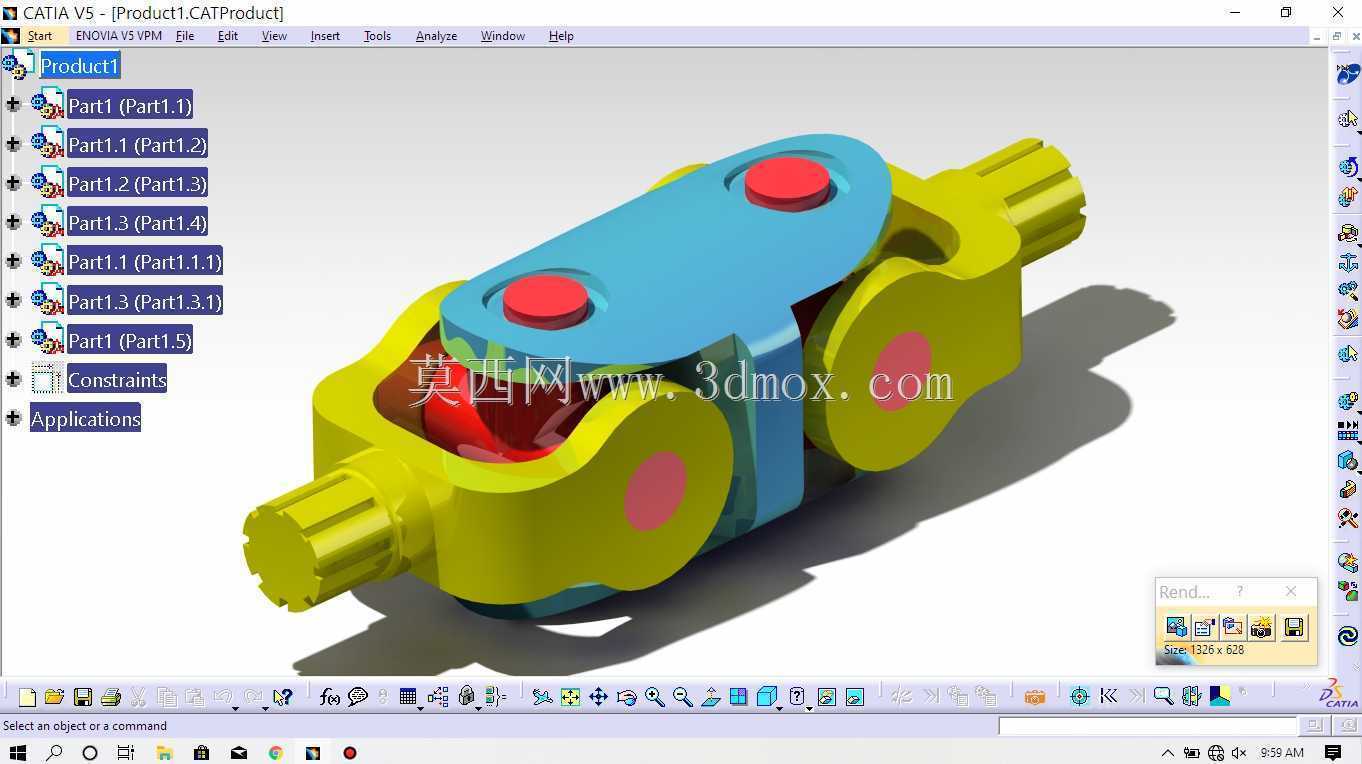

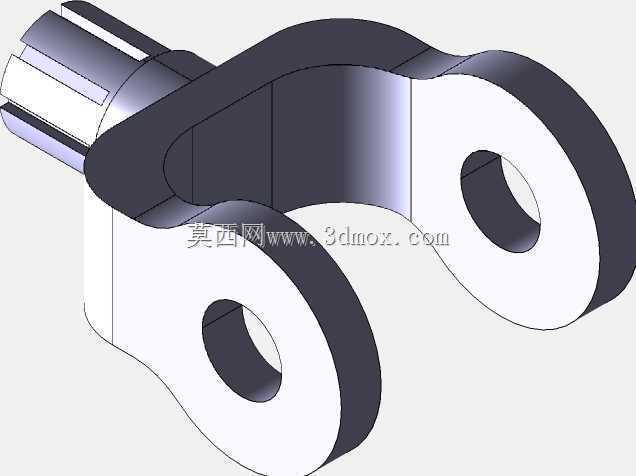

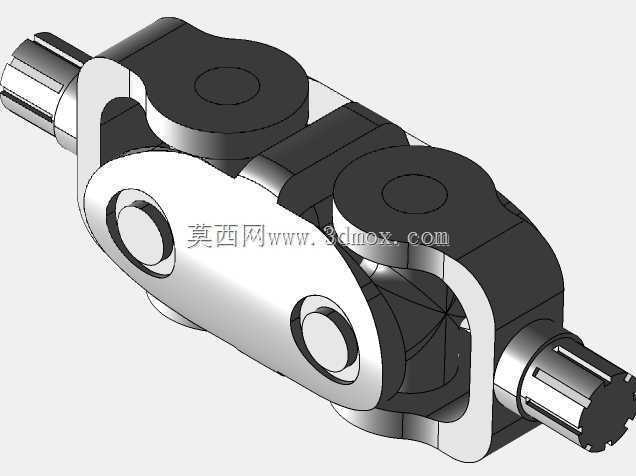

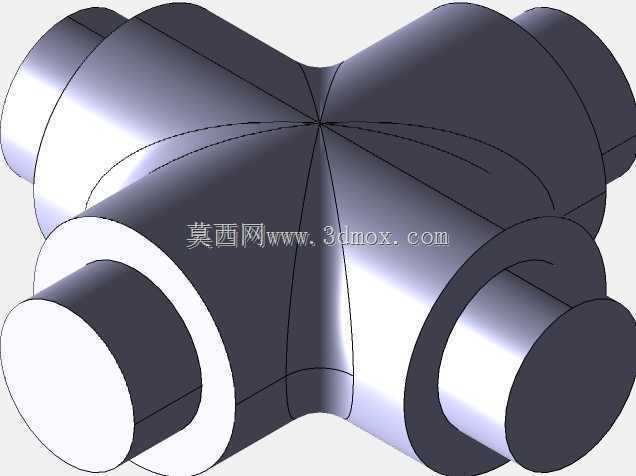

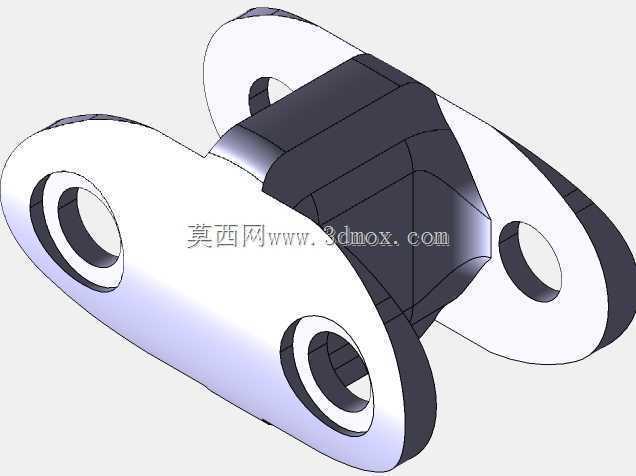

　　从结构设计逻辑来看，该万向节采用十字轴式双铰接布局，两个叉形接头分别对接主动轴与从动轴的花键端，十字轴的四个轴颈通过衬套与叉耳配合，实现两个正交方向的自由转动，保证轴系存在夹角时仍能稳定传递扭矩。叉体部分采用对称式结构设计，两侧叉耳的同轴度公差控制在0.02mm以内，避免转动过程中出现卡滞、附加载荷的问题；十字轴轴颈与衬套的配合间隙预留0.03-0.05mm的热膨胀空间，适配长时间大负荷作业时的温升形变，同时预留润滑脂存储腔，通过端部的注油嘴可以定期补充润滑脂，降低铰接面的磨损速率。两端的轴头采用渐开线花键结构，花键模数根据拖拉机额定传动扭矩匹配，齿侧配合采用定心精度更高的齿侧定心方式，保证动力传递过程中花键受力均匀，避免局部齿面压溃失效。

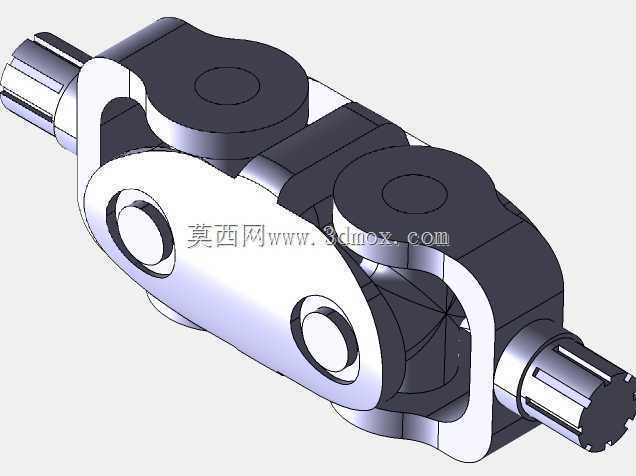

　　外形与安装边界方面，该万向节的整体回转直径适配拖拉机底盘的传动舱空间，安装时两个轴头的花键插入深度有明确的限位台阶，避免装配时插入过深顶死轴承、或者插入过浅导致花键啮合长度不足的问题；铰接部位的最大摆角可达35度，能够覆盖拖拉机在坑洼农田行驶时的轴系最大偏移角度，同时叉体外侧的密封端盖采用嵌入式结构，端盖与叉耳的配合面加装橡胶密封圈，阻挡田间的泥水、灰尘进入铰接摩擦副，延长部件的维护周期。设计过程中对叉体的受力薄弱位置做了加厚处理，叉耳与轴身的过渡位置采用大圆角过渡，避免应力集中，在三维建模阶段通过运动仿真模拟了全摆角范围内的运动干涉情况，确认在极限摆角下十字轴、衬套、叉体之间无运动卡滞，同时通过有限元分析校核了最大扭矩工况下的结构应力，应力峰值低于材料屈服强度的60%，预留足够的安全冗余应对田间作业的冲击载荷。

　　实际装配应用中，该万向节不需要额外的定制安装支座，直接通过两端花键与对应传动部件对接后，用锁紧螺母固定轴端即可完成装配，维护时只需要定期通过注油嘴补充润滑脂，检查密封端盖的老化情况即可，不需要复杂的专用工具。不同于工业设备用固定角度联轴器，这类万向节的核心作用就是补偿动态变化的轴系偏移，在拖拉机带旋耕机作业时，后悬挂的农具升降会带动驱动桥位置上下变动，此时万向节可以实时调整传动角度，保证动力持续稳定传输，不会因为轴系角度变化出现传动中断、部件别断的问题；在坡地作业时，车身倾斜带来的左右轴系高度差，也能通过万向节的铰接自由度补偿，保证四个驱动轮的动力分配均匀，提升拖拉机在复杂地形的通过能力。建模过程中对每个配合面的公差都做了明确标注，十字轴与衬套的配合、衬套与叉耳的配合、花键的啮合参数都符合农机传动部件的通用设计标准，能够直接对接现有拖拉机传动系统的安装接口，不需要对周边部件做额外修改。
