带法兰双弯连接管道结构设计

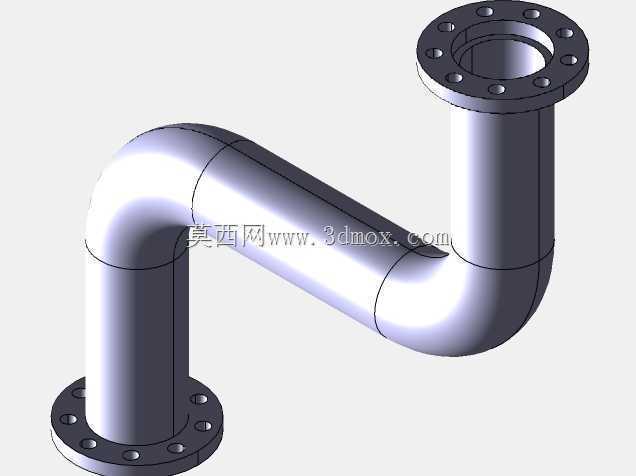

　　在化工流体输送、市政给排水、工业制程管路布设场景中，这类带法兰的双弯管道是管路转向衔接的核心部件，主要用于在有限安装空间内完成管路走向的偏移调整，同时通过两端法兰结构实现与上下游管路、阀件或设备接口的刚性密封连接，避免管路硬接产生的装配应力集中。从实际工程应用来看，这类弯管组件常出现在泵组进出口管路、换热设备连接端、车间工艺管线转角位置，相比多段直弯拼接的管路，一体化弯制的结构能减少流体在管路转向处的紊流损失，降低管路泄漏点数量。

　　设计这类管道结构时，首先要匹配现场安装的空间边界，两端法兰的端面平行度、螺栓孔中心圆同轴度是核心控制指标，弯管段的曲率半径需要根据输送介质特性调整——如果是输送含固体颗粒的浆体，曲率半径要取管径的2.5倍以上，避免颗粒在弯管处淤积磨损；如果是普通清水或低压气体输送，曲率半径可适当缩小以节省安装空间。两端法兰的密封面形式要对接上下游接口标准，突面法兰适用于中低压非腐蚀性介质，凹凸面或榫槽面法兰则用于高压、易燃易爆或强腐蚀介质的输送场景，法兰螺栓孔的跨中布设是常规设计要求，避免螺栓孔与管路中心线重合导致的安装对位困难。

　　从结构功能上看，一体化的弯管本体与两端法兰采用焊接或整体铸造成型，相比法兰与弯管分段焊接的结构，整体结构的结构强度更高，能承受更高的管路压力与水锤冲击。弯管段的壁厚设计要考虑介质腐蚀余量、管路压力等级以及安装后的支撑受力，在弯管的外弧侧适当增加壁厚，抵消流体长期冲刷带来的壁厚减薄风险。安装时需要注意，这类双弯管道两端的法兰接口存在固定的中心距偏移，布设管路时要提前核算安装位置的预留空间，避免强行对口连接导致法兰密封面受力不均产生泄漏，同时在弯管的重心位置设置管路支撑，避免管路重量长期作用在两端法兰连接螺栓上，造成螺栓疲劳断裂或密封垫片压溃失效。

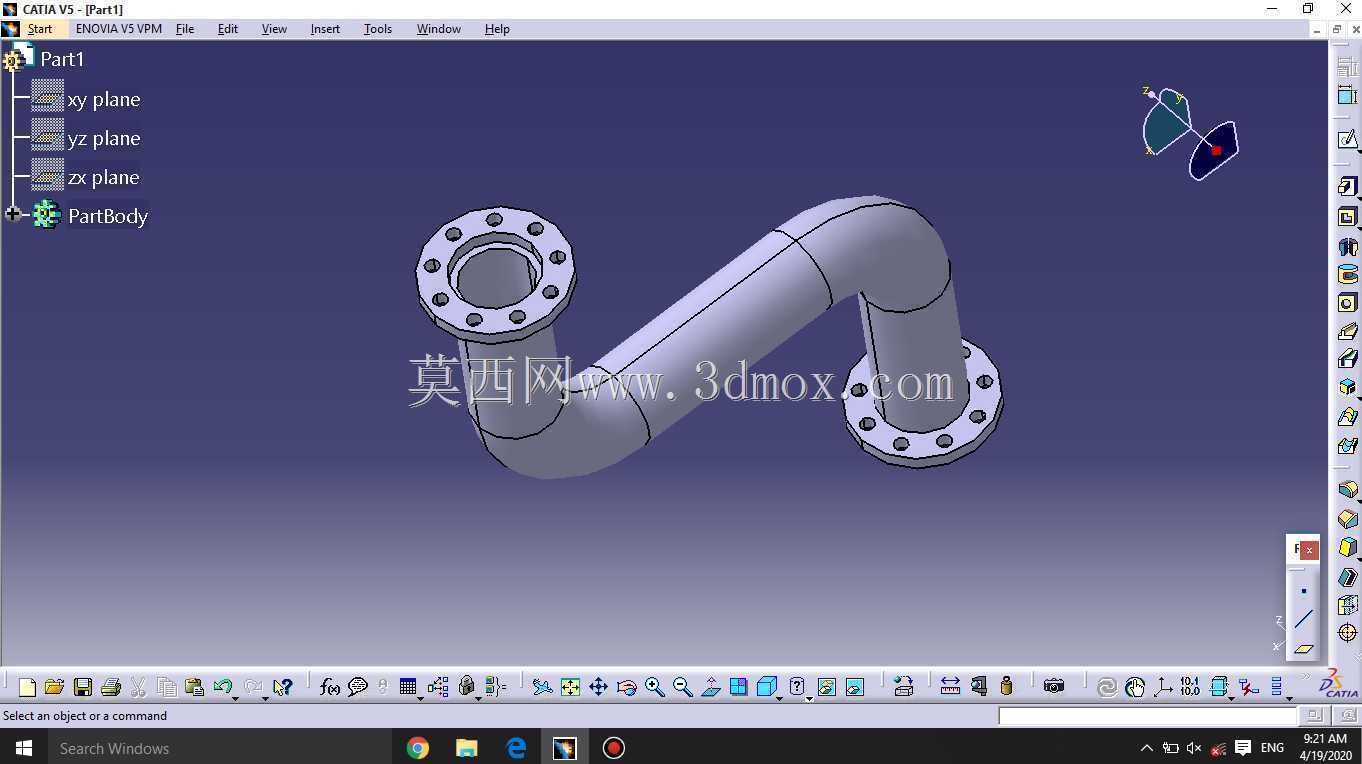

　　在三维建模过程中，需要重点校验弯管段的内孔流通面积一致性，避免建模过程中出现弯管处内孔缩径的问题，影响管路通流能力；法兰端的螺栓孔要做圆周阵列特征，保证每个螺栓孔的位置度公差符合法兰标准要求，同时要预留密封垫片的安装空间，在法兰密封面处标注粗糙度要求，保证密封面的平面度满足密封性能要求。对于有保温需求的应用场景，建模时还要在弯管外壁预留保温层的安装间隙，避免后续保温施工时与周边管线或结构件产生干涉。
