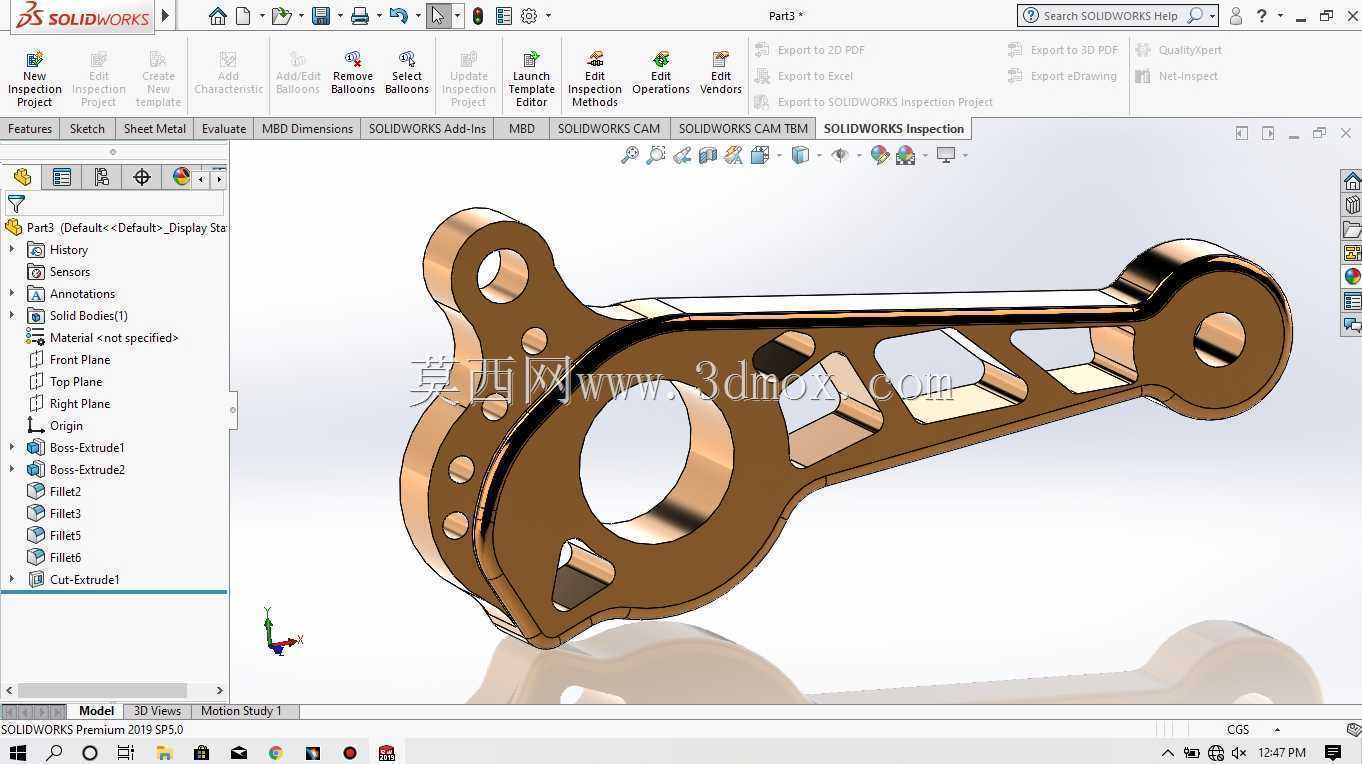

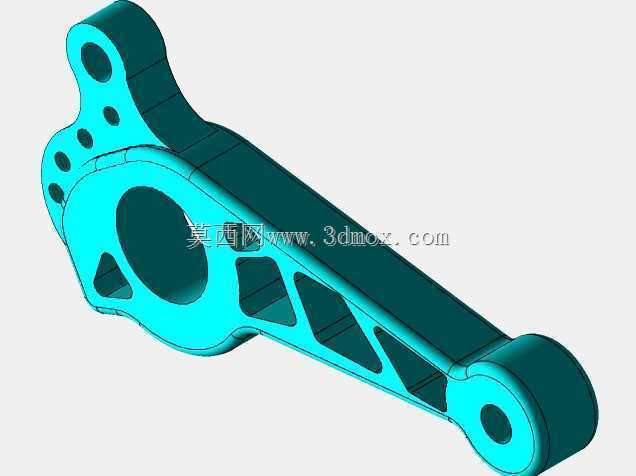

在乘用车与商用车的底盘行走系统布局中,这类异形摇臂构件承担着底盘副车架与悬挂摆臂、稳定杆组件之间的载荷传递作用,日常行驶过程中需要持续承接路面传递的纵向冲击、横向侧倾力矩以及制动工况下的纵向载荷,是底盘行走系统中保障行驶稳定性的关键受力构件。从结构设计逻辑来看,该构件采用了一体化镂空式的构型思路,主体沿载荷传递路径布置连续的承力筋条,在非主要承力区域开设异形减重孔,既保证了主载荷路径上的材料截面足够承接峰值载荷,又最大程度削减了构件自身的冗余重量,契合当下汽车底盘轻量化的设计方向。构件两端分别设置了同轴度要求较高的圆形安装孔位,大端孔位用于与底盘副车架端的铰接销轴配合,孔周设置了加厚的凸台结构来分散铰接点的接触应力,
避免长期交变载荷下孔位出现压溃变形;小端孔位则用于连接悬挂端的连杆组件,孔位周边同样布置了多组小型安装定位孔,用于装配过程中的定位锁止以及附属管线的固定。从安装边界来看,构件整体的轮廓弧度完全避让了底盘周边的制动管路、线束排布空间以及转向机构的运动包络,装车后不会与周边部件产生运动干涉,两端安装孔的中心距公差控制在±0.1mm范围内,能够保证装配后铰接点的运动轨迹符合底盘动力学的设计预期。构件表面的过渡区域全部采用圆角顺滑过渡,没有尖锐的应力集中棱角,在长期承受交变载荷的工况下能够有效降低应力集中系数,提升构件的疲劳寿命。不同于传统的冲压焊接式底盘摇臂,该一体式结构的构件不存在焊接热影响区的强度弱化问题,整体力学性能更加均匀,
适合采用高强度铝合金锻造或者高强度球墨铸铁铸造成型,成型后仅需要对安装孔位进行少量机加工即可满足装配精度要求,生产环节的工序集成度更高。在实际底盘调校过程中,该构件的刚度匹配经过多轮迭代,纵向刚度能够满足急加速、急制动工况下的载荷传递需求,横向刚度则可以配合横向稳定杆共同抑制车辆过弯时的侧倾幅度,同时不会因为刚度过大而过度过滤路面的反馈信息,兼顾了行驶操控性与乘坐舒适性。在整车耐久测试的工况模拟中,该构件需要通过数十万次的交变载荷循环测试,涵盖搓板路、卵石路、坑洼路等多种恶劣路况的载荷谱输入,结构设计上的筋条布局完全贴合载荷流的走向,能够将外部输入的载荷均匀分散到整个构件截面,避免局部应力过大导致的早期失效。此外,
构件上预留的多个小型安装凸台,还可以根据不同车型的配置需求,加装底盘护板固定点、轮速传感器支架等附属部件,具备一定的平台化拓展能力,能够适配同平台下多款不同轴距、不同悬挂调校风格的车型,减少了同系列车型底盘零部件的开模成本。
