Nx转向节关节机械连接结构设计

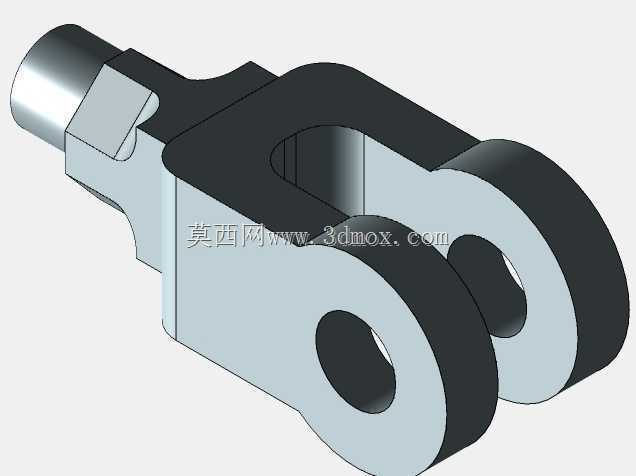

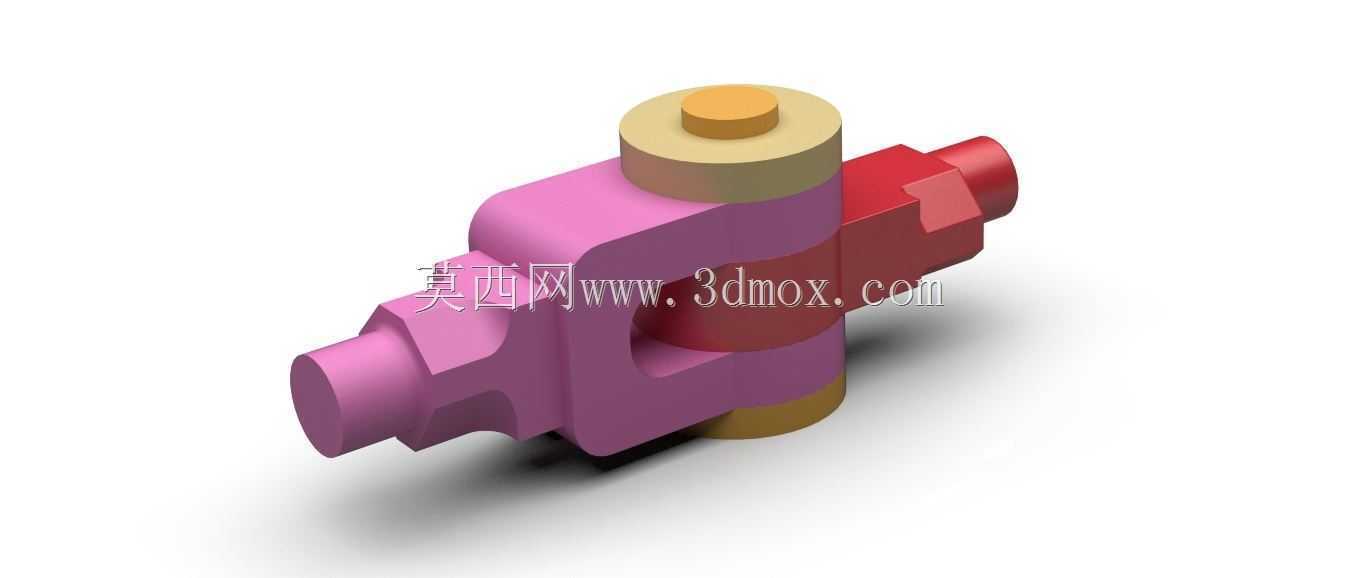

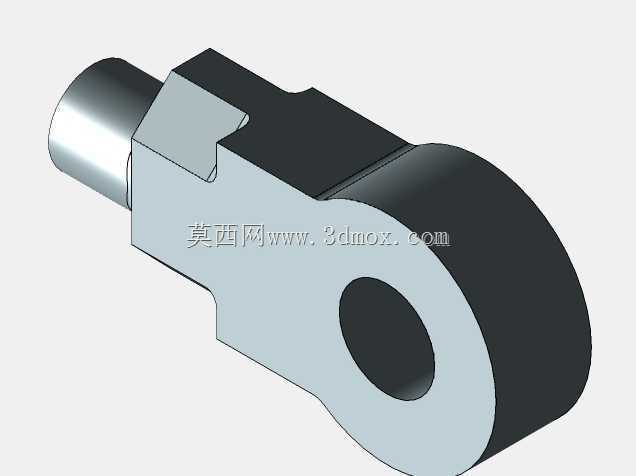

　　在行走类机械的底盘传动与转向执行机构中，转向关节是承担载荷传递、角度换向的核心受力构件，这类零件的设计合理性直接决定整机转向动作的平顺性与重载工况下的结构可靠性。日常做结构校核时，首先要关注的是这类关节件的载荷传递路径，从结构外形来看，该关节采用对称式双伸轴对接结构，中间的主体承力块做了大圆角过渡处理，避免应力集中在轴肩与主体的衔接位置，上下贯穿的销轴安装孔采用同轴度公差严格控制，保证装配后销轴不会出现偏磨卡滞的问题。

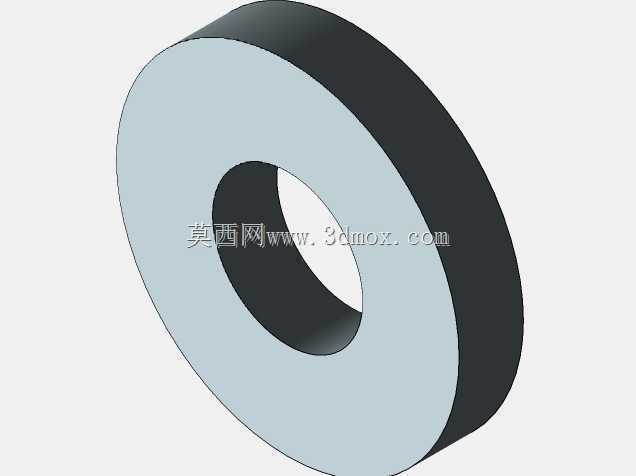

　　实际装车应用场景里，这类关节多布置在转向拉杆与转向节臂的衔接位置，一端连接转向拉杆的球头座，另一端对接车轮侧的转向摇臂，中间的销轴孔穿装锁紧销轴后，既可以传递转向时的推拉力，也能在车轮随路面跳动时提供小角度的摆动余量，补偿悬架动作带来的位置偏差。做三维建模时，首先要确定的是两端对接轴的直径尺寸，这个尺寸直接和配套的衬套内径匹配，轴段上的扁位结构是为了安装锁紧垫片，防止轴件在衬套内出现周向转动，避免长期磨损后出现旷量。

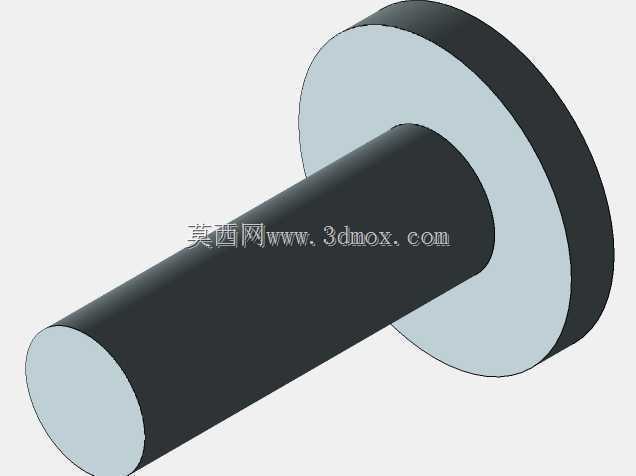

　　从安装边界来看，中间主体块的宽度尺寸需要严格匹配两侧安装支架的开档距离，预留0.1到0.2毫米的装配间隙，既不能间隙过大导致横向窜动，也不能间隙过小造成装配卡滞。上下销轴孔的凸台结构做了加高处理，一方面是增加销轴的接触支撑长度，降低单位面积的接触压强，另一方面凸台的端面可以作为锁紧螺母的贴合面，加工时需要保证端面与孔轴线的垂直度，避免螺母锁紧后出现偏载，导致销轴受弯曲应力断裂。

　　设计这类零件时，材料通常选用中碳合金钢经调质处理，表面的轴段配合位置做高频淬火提升耐磨性，建模过程中需要重点核查各过渡位置的圆角半径，所有受力衔接位置禁止出现直角尖角，避免交变载荷下产生疲劳裂纹。在做装配干涉检查时，要模拟关节摆动到最大极限角度的状态，确认主体块与周边的拉杆、支架、防尘罩等部件不存在运动干涉，预留足够的摆动空间，同时要核算销轴的剪切强度与主体块的拉压应力，保证在额定转向载荷下安全系数满足设计规范要求。

　　这类关节件在长期使用过程中，最容易出现的失效形式是轴段磨损、销轴孔变形以及主体块根部开裂，所以在建模阶段就要对这些薄弱位置做结构优化，比如适当加大轴段与主体衔接处的圆角，增加销轴孔的壁厚，在不影响装配的前提下提升局部结构强度。另外两端轴段的同轴度公差需要控制在0.02毫米以内，保证装配后两侧衬套受力均匀，不会出现单侧偏磨的情况，销轴孔的表面粗糙度要达到Ra1.6以下，降低销轴转动时的摩擦阻力，提升动作响应的灵敏度。
