欧规插脚带线电源充电器适配器结构

　　日常消费电子供电场景里，插墙式电源适配器是最常见的交直流转换部件，这款带输出线的欧规双插脚适配器，主要面向小功率便携数码设备的市电接入供电需求，常见于小型路由器、网络机顶盒、便携音箱、老式功能手机、低功率外设这类额定输入功率在10W以内的设备供电场景。从结构设计来看，整体采用插墙式直插布局，插脚直接固定在适配器壳体上，无需额外输入电源线，插脚采用欧标两圆柱插脚规格，插脚中心距、伸出长度、圆柱直径均符合CE认证对应的欧规市电插座匹配要求，插脚根部做了限位凸台结构，插入插座后能保证插脚插入深度符合安规要求，避免插脚外露带来的触电风险，同时凸台也能分散插拔时的受力，避免插脚受侧向力出现歪斜断裂。

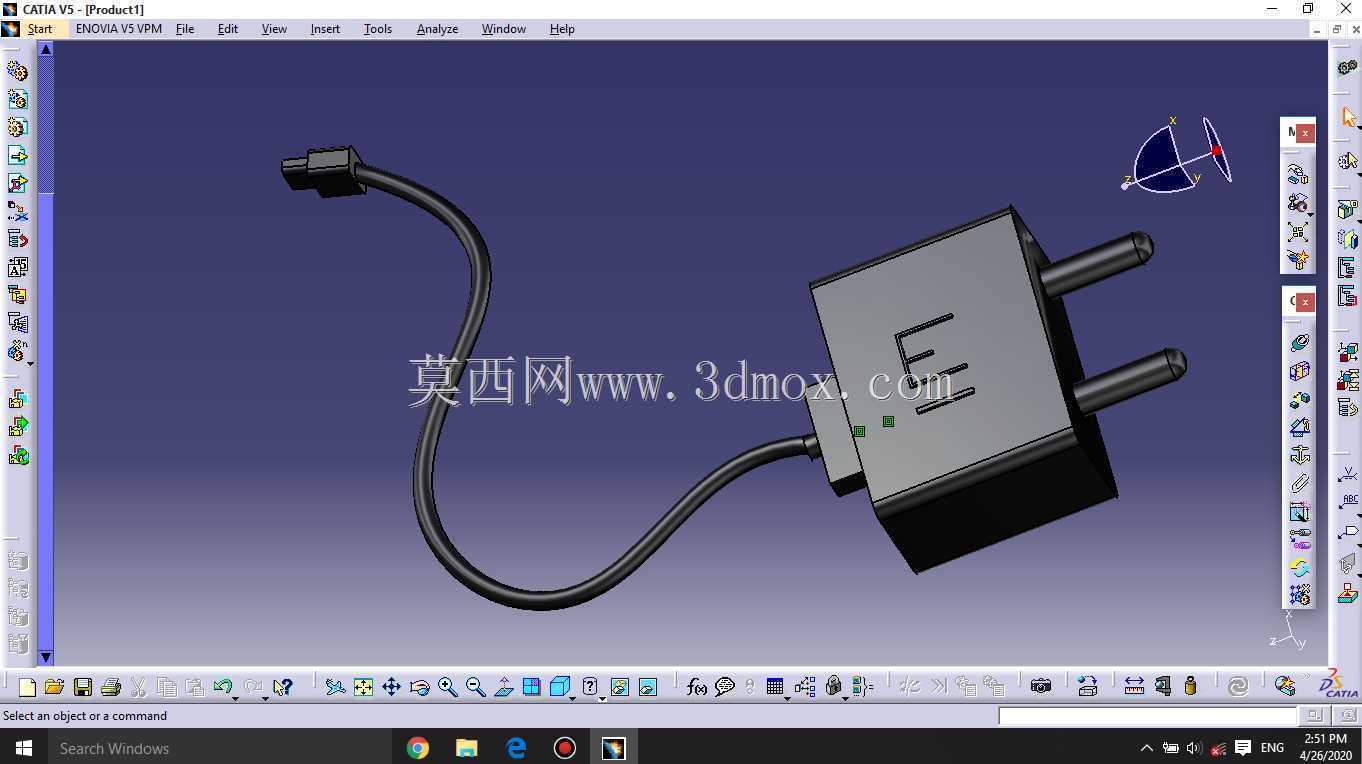

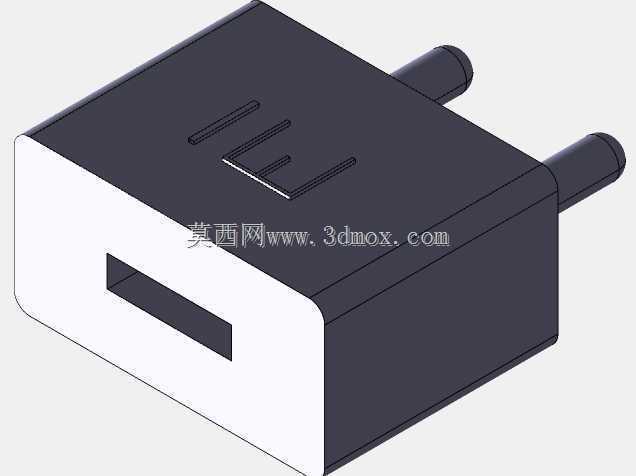

　　适配器壳体采用上下盖扣合加超声焊接的密封结构，壳体棱角做了R2-R3的圆角过渡，既避免注塑成型时的尖角应力集中，也能防止使用时棱角划伤使用者，壳体表面做细晒纹处理，减少日常使用中指纹、划痕的残留。输出线缆从壳体侧端面引出，出线位置做了SR应力释放结构，也就是线缆根部的锥形软胶护线套，能承受日常使用中反复弯折、拉扯的受力，避免线缆内部铜芯在出线位置出现断线故障，线缆末端是常见的DC直流输出插头，适配对应接口的受电设备。建模过程中，首先确定插脚的基准定位，以插脚所在平面为装配基准面，先绘制上下壳体的分型面轮廓，壳体内部预留出PCB板、整流元件、降压元件、滤波电容的安装空间，内部筋位的布局要对应PCB板的安装孔位，

　　筋位高度既要保证PCB板固定后不会和壳体内壁出现窜动，也要留出足够的电气安全间隙，满足高压侧和低压侧的爬电距离要求。线缆部分采用扫掠特征建模，先绘制线缆自然弯曲的空间路径，路径的弯曲半径不小于线缆外径的4倍，符合实际线缆生产的最小弯曲半径要求，避免建模时出现过小折弯导致实际生产中线缆无法成型的问题，扫掠截面采用圆形截面，对应线缆的外径尺寸，SR护线套部分和线缆做一体化建模，和壳体出线口的位置做贴合装配，保证出线位置的密封和应力释放效果。从安装边界来看，这款适配器插墙使用时，插脚插入墙面插座后，壳体突出墙面的厚度控制在合理范围，不会遮挡插座上的其他插孔，壳体的宽度尺寸也做了收窄设计，相邻插座位可以正常使用其他插头，不会出现干涉情况。

　　输出线缆的长度根据常规使用场景设定，满足桌面设备到墙面插座的距离需求，线缆的弯曲形态建模还原了自然垂放的状态，没有生硬的直角折弯，符合实际使用中线缆的形变状态。结构设计上还考虑了散热需求，壳体虽然是密封结构，但在对应内部发热元件的位置，壳体壁厚做了轻微减薄，同时内部预留了少量空气对流空间，保证小功率工况下的热量能缓慢散出，不会出现内部元件过热的情况。插脚和内部PCB的连接采用焊片铆接结构，插脚尾部的焊片直接和PCB板上的高压输入焊点焊接，不需要额外的连接导线，减少内部布线的复杂度，也能降低连接点的接触电阻，减少发热。上下盖的超声焊接线设计在壳体分型面的内侧，焊接后焊接溢料不会外露到壳体外表面，保证外观的整洁度，同时焊接后的壳体连接强度足够，日常使用中不会出现壳体开裂的情况。
