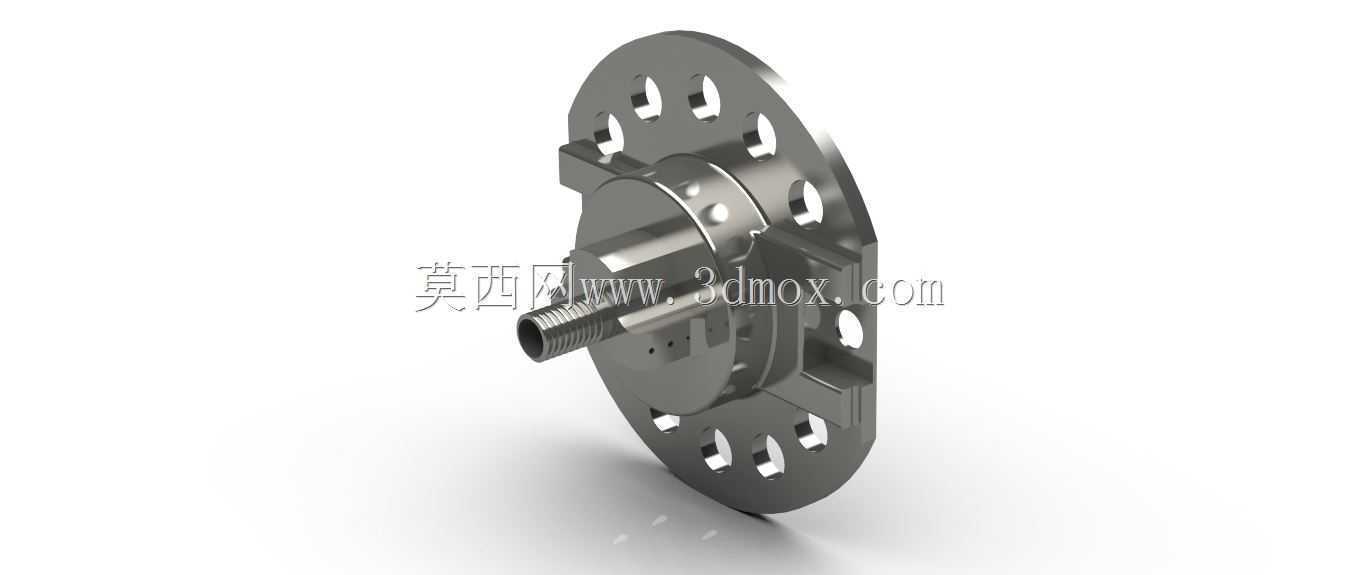

该零件属于动力传递路径中的核心连接构件,常见于中小功率内燃动力单元的输出端配套结构,也可适配部分回转类工业设备的轴端连接场景,承担动力输出、部件定位、相邻组件安装支撑的多重作用。从结构布局来看,零件采用一体化成型设计,一端为带外螺纹的伸出轴段,轴段末端加工有标准外螺纹,用于配套锁紧螺母实现外接传动件的轴向固定,轴段表面预留有径向定位孔,可穿装定位销实现与外接轮系、联轴器的周向锁止,避免动力传递过程中出现相对打滑。中间段为阶梯轴结构,不同轴径的过渡位置均加工有退刀槽与圆角过渡,既满足机加工过程中的刀具退刀需求,也能有效降低轴径突变位置的应力集中系数,提升零件在交变载荷下的疲劳寿命。另一端为圆盘状法兰安装基体,
法兰盘端面沿圆周方向均匀分布多组异形安装孔,孔型采用长圆孔与圆孔组合的排布方式,可适配不同安装孔距的对接部件,降低对接安装时的孔位对齐难度,同时允许安装过程中存在小范围的角度调整余量,抵消部分加工与装配误差。法兰盘朝向轴段的一侧设置有多个凸台定位结构,凸台端面加工有较高的平面度要求,用于对接安装附属的传感组件、挡油环或者制动配套零件,凸台的高度经过精确计算,确保安装后相邻部件之间留有符合设计要求的轴向间隙,避免运转过程中出现运动干涉。从安装边界来看,法兰盘的最大外圆直径为零件的最大径向尺寸,伸出轴段的长度为零件的最大轴向尺寸,安装时需保证法兰盘与对接机匣的贴合面清洁无凸起,螺纹段安装锁紧螺母时需按照规定扭矩拧紧,
避免预紧力过大导致轴段螺纹变形,或是预紧力不足导致运转过程中螺母松脱。设计过程中,首先根据传递的额定扭矩计算轴段的最小直径,结合外接部件的安装尺寸确定轴段的各段长度与配合公差,法兰盘的厚度根据安装螺栓的预紧力要求计算得出,保证螺栓拧紧后法兰盘不会出现翘曲变形;安装孔的排布位置避开了法兰盘内部的应力集中区域,同时保证孔与孔之间、孔与法兰外圆之间的壁厚满足强度要求,避免受载后出现孔壁开裂的问题。零件的表面处理根据使用场景不同可做调整,常规工况下采用发黑处理提升防锈能力,若用于腐蚀较强的工况则可采用镀锌或者镀硬铬处理,轴段与轴承、密封件配合的位置需要达到较高的表面粗糙度要求,减少配合件的磨损,延长整体组件的使用寿命。在实际装配场景中,
该零件装入机匣后,法兰盘端面会贴合机匣的安装定位面,通过穿装在法兰孔内的螺栓实现与机匣的固定连接,伸出轴段依次穿过机匣内的轴承、密封组件,末端外接皮带轮、齿轮或者联轴器,将动力传递至下游的执行机构。零件上预留的径向小孔还可作为润滑油路的通油孔,将机匣内的润滑油引导至轴段配合位置,对轴承、密封件进行持续润滑,降低运转过程中的摩擦损耗。
