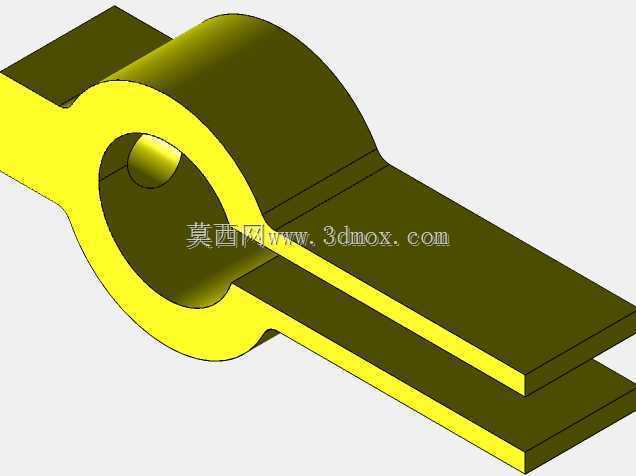

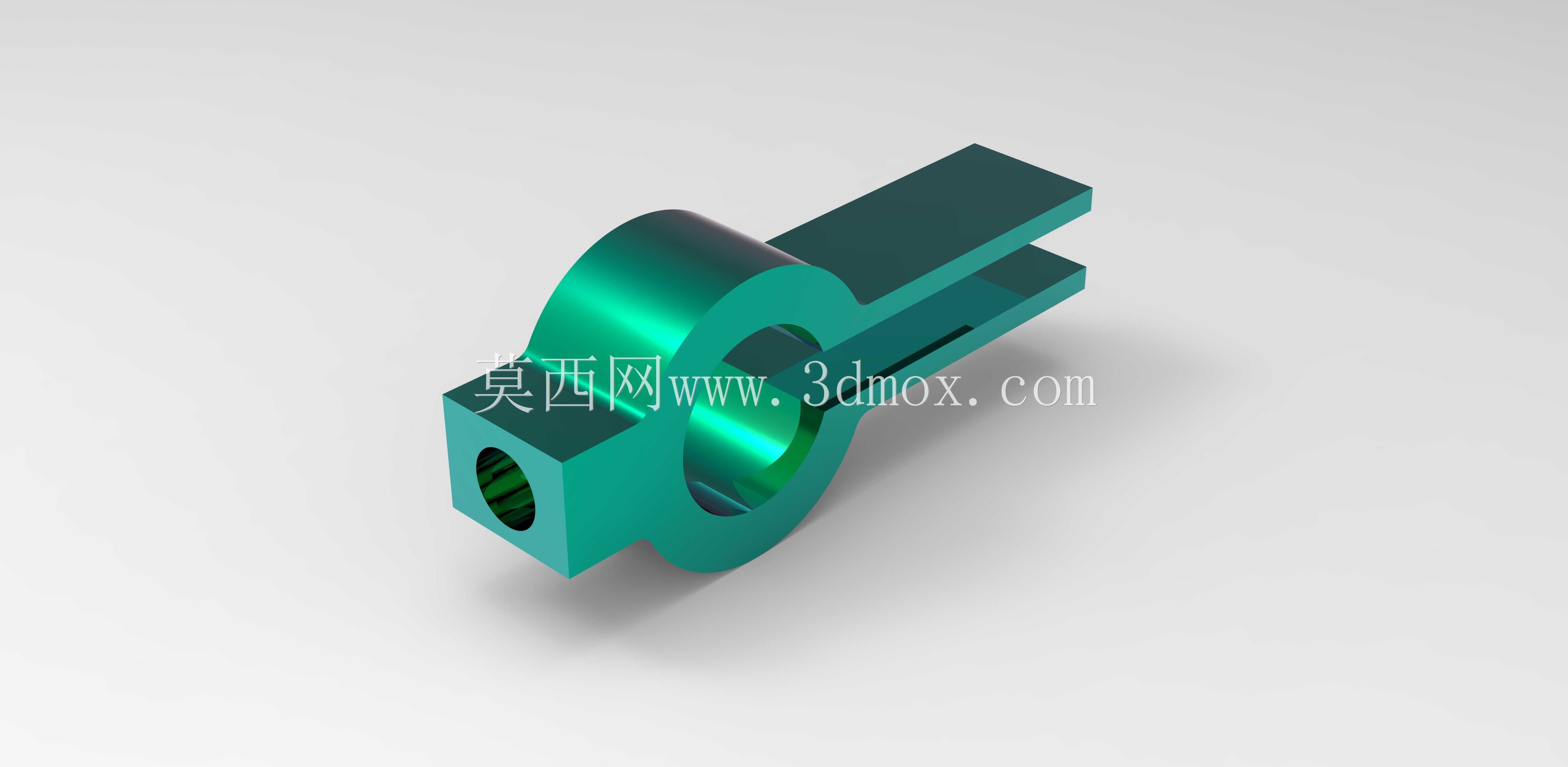

带叉形安装座的环形铰接机械零件

　　这类带叉形安装结构的环形铰接零件，常出现在轻工输送线、小型工装夹具、非标自动化设备的连杆传动机构中，作为活动铰接点的核心承载构件使用。实际工况下，零件中部的环形通孔用于穿装铰接销轴，可实现相连构件间的定轴转动，侧边延伸出的叉形夹槽结构，用于卡装配套的连杆拨块或者摆臂端头，通过槽内的锁紧孔位完成紧固件装配，保证动力传递过程中连接位置不会出现松脱偏移。从结构设计逻辑来看，环形主体部分做了等壁厚处理，在保证销轴孔配合面足够接触长度的前提下，尽可能削减了非承载区域的材料余量，既降低了零件整体自重，也避免了壁厚不均导致的铸造或机加工应力集中问题；叉形臂的两个支臂做了对称度公差约束，两支臂的内侧平面平行度控制在合理范围内，

　　保证夹装配套构件时不会出现卡滞、偏磨的情况。零件上的横向贯通小孔，是用于安装锁紧顶丝的结构，当铰接销轴穿入中心环孔后，顶丝可从该孔位旋入，抵紧销轴表面，限制销轴的轴向窜动，避免设备运行过程中销轴脱出引发机构故障。从安装边界来看，零件的环形主体外径、叉形臂的外伸长度、两支臂的间距都有明确的配合尺寸要求，中心环孔的内径与配套销轴采用间隙配合，保证转动过程中无卡涩，同时配合间隙控制在极小范围内，减少铰接点的回程间隙，提升传动精度。叉形臂的端面与环形主体的端面保持垂直，安装时可直接贴合配套构件的安装面，不需要额外加装调整垫片即可保证装配精度。这类零件在实际应用中，通常会承受交变的径向载荷与少量的轴向冲击载荷，

　　因此结构上在环形主体与叉形臂的衔接位置做了圆弧过渡处理，避免直角衔接处的应力集中导致零件在长期交变载荷下出现断裂失效。在设备维护场景中，这类铰接件属于易损传动配件，当铰接孔出现磨损超差、叉形臂出现变形时可直接整体更换，不需要对整套连杆机构进行拆解维修，能大幅降低设备的停机维护时长。建模过程中，优先以中心铰接孔的轴线作为设计基准，再以此基准推导叉形臂的对称中心面，保证两个支臂相对于中心孔轴线的对称度符合装配要求，所有安装孔的位置度都以该基准进行标注，避免加工过程中出现基准不重合导致的尺寸偏差。零件的外露棱边都做了小尺寸倒角处理，既可以去除机加工产生的毛刺，避免装配过程中划伤操作人员，也能在装配时起到导向作用，方便配套构件快速对位安装。
