带吊环安装座的机械连接支撑构件

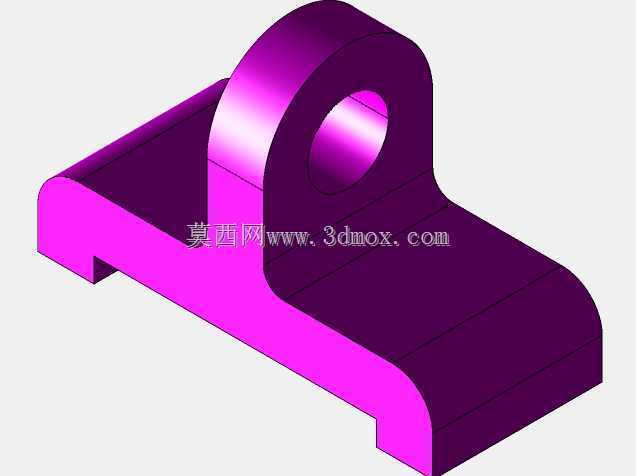

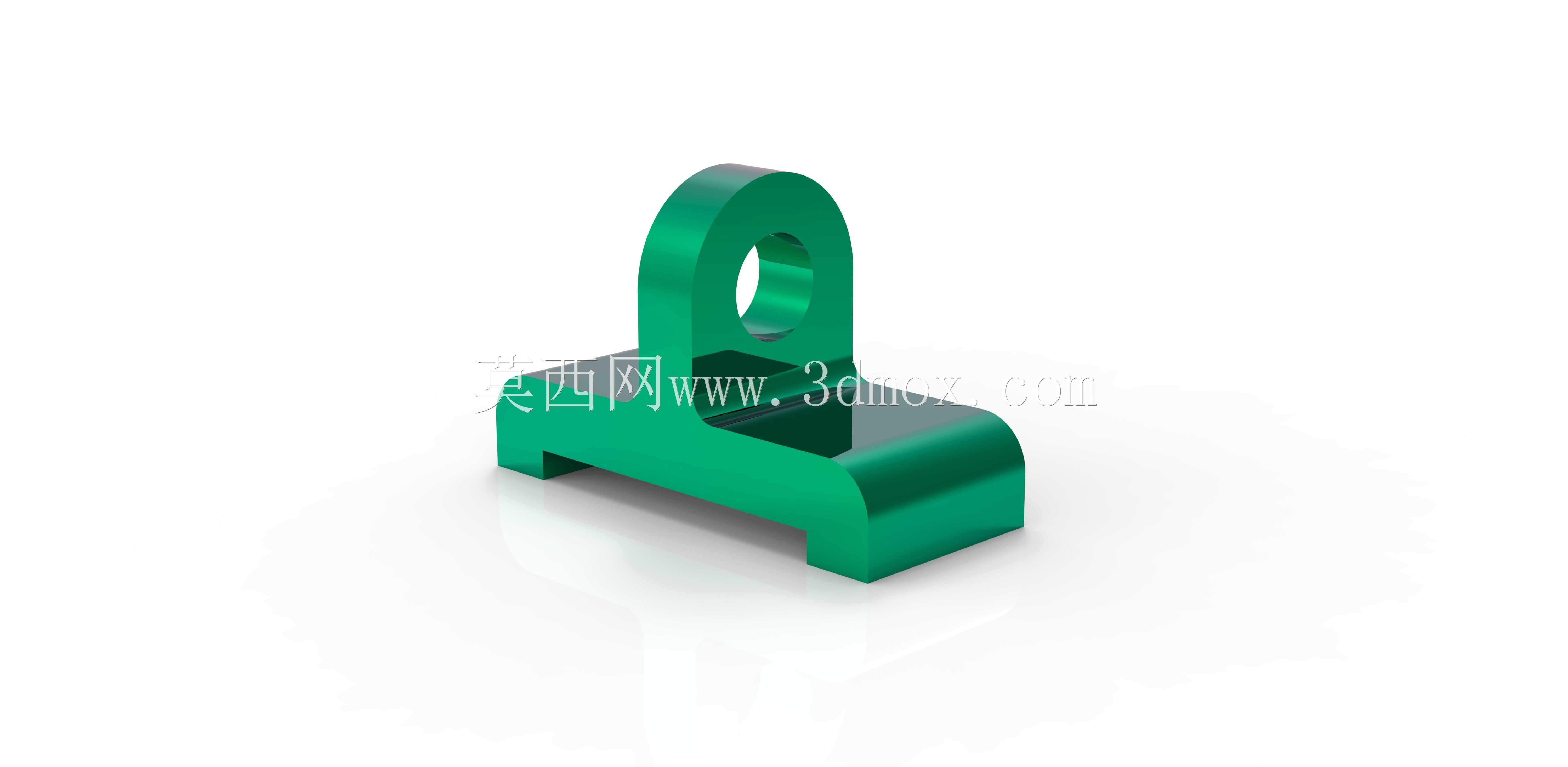

　　这类带吊环结构的支撑连接构件，在轻工输送线、小型工装夹具台、非标自动化设备的机架接驳位置应用十分广泛，日常设备运维中也常作为临时吊装挂点、辅助定位支撑来使用，区别于标准焊接吊耳，一体成型的结构能避免焊接应力带来的形变隐患，在小载荷频繁受力的工况下可靠性更突出。从实际使用场景来看，构件底部的开槽式安装基面，可直接卡接在规格匹配的铝型材机架棱边、或者小型设备的安装槽钢翼缘上，不需要额外加工沉头孔位就能完成初步定位，底部两侧的圆弧过渡设计，既可以避免安装时棱边割伤安装基面的防腐涂层，也能在构件受侧向拉力时分散应力，不会出现直角位置的应力集中断裂问题。上部的吊环孔并非仅用于吊装穿绳，在很多工装场景里，这个孔位还可以穿入定位销，

　　作为翻转工装的铰接支点使用，孔壁的厚度经过受力校核，在承受额定径向载荷时不会出现孔位变形，吊环与底部基座的连接位置做了大圆弧过渡，没有尖锐的清角，一方面是减少加工时的应力残留，另一方面在设备运行产生振动时，过渡圆弧能分散交变应力，避免长期振动下出现根部开裂的问题。设计这类构件时，首先要明确安装边界的尺寸约束，底部安装槽的宽度要匹配常用的40系列铝型材或者5号槽钢的翼缘厚度，槽深控制在刚好卡入基面后，构件上表面与安装基面的高度差符合周边接驳零件的安装高度要求，避免出现装配干涉；上部吊环的中心高度要根据实际穿入的吊绳直径或者定位销的长度来确定，保证吊绳穿入后不会与底部安装基面的固定件产生摩擦，也不会在作为铰接点时出现转动卡滞。

　　从受力逻辑来看，这类构件主要承受垂直方向的拉力以及小角度的侧向倾覆力，所以基座部分的壁厚要大于吊环部分的壁厚，保证安装位置的结构强度足够，不会在受力时出现基座变形导致安装松动；吊环孔的内径要比常用的吊装绳直径、定位销直径大0.5到1毫米，既保证装配顺畅，也不会因为间隙过大出现晃动量超标的问题。实际选型使用时，要注意这类构件的适用载荷范围，因为是一体成型的机加工件，没有焊接缺陷，在额定静载荷下可以长期使用，但如果是承受频繁冲击载荷的工况，需要额外在安装基面增加定位销，避免仅靠摩擦力固定出现滑移；安装时不需要在基面上开复杂的安装孔，只需要在基座两侧的平台位置加工对应的螺纹孔，用紧定螺钉顶紧安装基面就能完成固定，后期维护拆卸也十分方便，

　　不需要破坏原有设备的机架结构。在小型物料搬运设备的侧边，这类构件还可以作为挂点挂载小型工具盒、管线支架，上部的吊环孔可以穿入束线带固定气管或者电缆，一物多用减少设备上额外焊接挂点的工作量，构件表面的光滑过渡也不会在走线时割破线缆外皮，降低设备运维的安全隐患。很多一线装配人员在做非标设备改型时，经常会临时焊接类似结构的吊耳，但焊接后的构件往往存在焊渣残留、应力变形、尺寸精度差的问题，这种经过参数化设计的标准构件，尺寸一致性好，安装后不需要额外打磨修配，能大幅缩短设备装配的周期，也能避免临时焊接带来的机架防锈层破坏问题。
