带加强筋L型直角金属安装固定角座

　　日常做设备结构排布时，这类L型直角固定角座的使用频率非常高，小到桌面级小型工装的框架搭建，大到自动化产线侧边传感器支架、防护栏的边角连接，甚至是小型输送线的侧装导轨定位，都能看到这类零件的身影。它的核心作用是在两个垂直相交的安装面之间提供刚性支撑，替代现场焊接的直角连接，省去焊接后打磨、校正变形的工序，安装时直接通过两个面的预留孔位锁付紧固件即可，后期维护拆卸也更方便，不会像焊接件那样拆除时破坏基材。

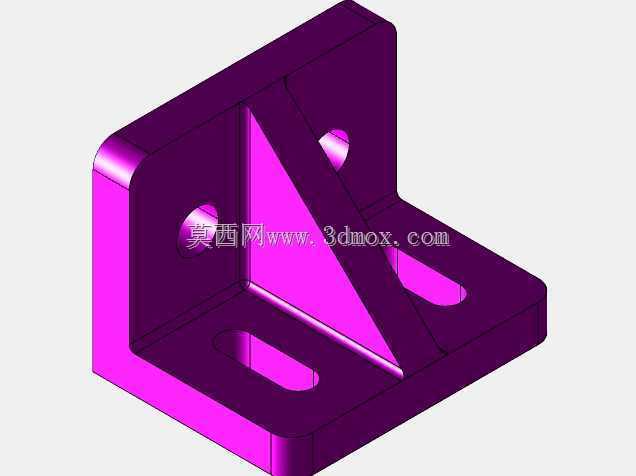

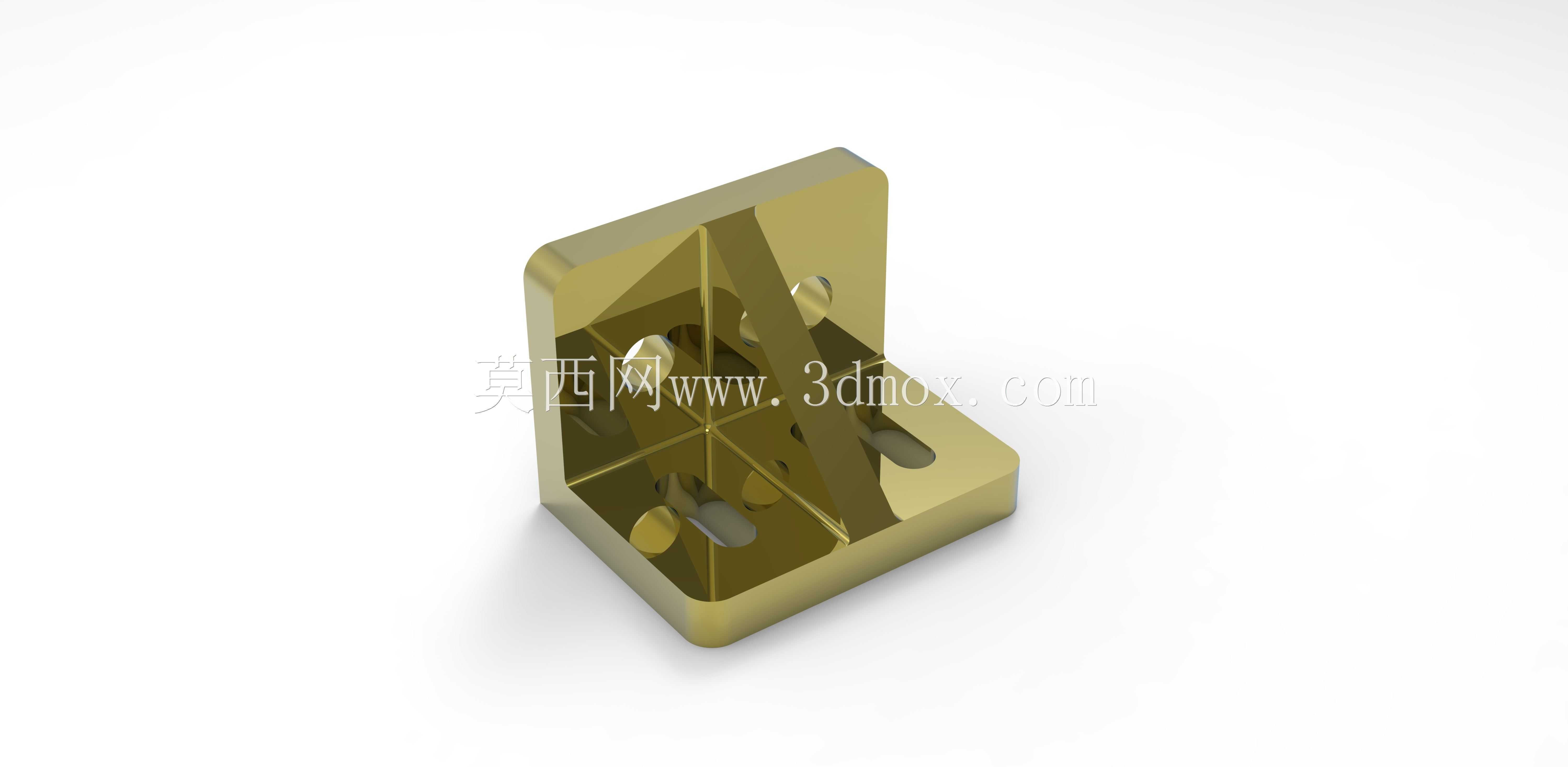

　　从结构设计逻辑来看，这个角座采用了等厚板材一体弯折的基础构型，在两个垂直板的内角位置增设了三角形加强筋，这处结构是整个零件的刚性核心——如果没有加强筋，单靠L型弯折的直角位置受力，当单侧板承受垂直于板面的载荷时，弯折处很容易出现应力集中，长期受交变载荷的话还会产生金属疲劳开裂，加了三角筋之后，载荷会通过筋条分散到两个安装板的整个平面上，大幅提升角座的抗弯折、抗扭转能力，哪怕是承受偏载，也不容易出现直角张开变形的问题。两个安装板上都预留了长圆形的安装过孔，这种孔型的设计是为了适配现场安装的位置误差，不用像圆孔那样对孔位精度要求极高，安装时可以顺着长孔的方向微调固定位置，补偿框架拼接时的累计公差，降低现场装配的对位难度。

　　考虑实际安装边界的话，这类角座的两个安装面都做了平整处理，没有凸起的毛刺或者结构余料，贴装在铝型材、方管或者钢板表面时能完全贴合，不会出现间隙导致锁付后零件翘曲。零件的外角位置做了小尺寸的倒角处理，一方面是避免安装时锋利的边角划伤操作人员，另一方面也不会和相邻安装位置的其他零件产生干涉，哪怕是在紧凑的安装空间里，也能顺利对位。从受力特性来说，这类角座更适合承受静态的支撑载荷或者低频次的动载荷，比如用来固定小型气动元件的安装板、设备外壳的内部支撑骨架、轻型物料架的边角连接，都能稳定发挥作用，如果是要承受大冲击载荷的场景，就需要选择厚度更大、筋条更宽的重载型号，这个版本的尺寸更偏向轻型安装场景使用。

　　建模的时候要注意，弯折处的圆角不能省略，实际钣金加工或者机加工的时候，直角位置不可能做到绝对的尖角，预留合理的弯折圆角既能匹配加工工艺要求，也能减少弯折处的应力集中，避免加工过程中出现开裂。安装孔的位置要距离板边留有足够的余量，防止锁付螺丝的时候板边出现开裂或者滑牙的问题，长孔的长度一般设置为孔径的1.5到2倍，既能保证足够的调节量，又不会因为孔过长降低安装板的结构强度。另外加强筋和两个安装板的连接处要做小圆角过渡，不要直接做直角相接，不然应力会集中在筋条的连接位置，受力时容易从筋根处断裂。

　　实际选型使用的时候，要先确认两个安装面的材质和可锁付的空间，根据需要承载的重量选择对应厚度的角座，不要用轻型款去承载超出负荷的部件，避免长期使用出现变形失效。安装时要先把两个被连接件的位置调整到位，再锁付角座的螺丝，不要强行用角座去拉扯校正变形的框架，不然角座会长期承受内应力，缩短使用寿命。如果是在有振动的设备上使用，还可以在安装面之间添加薄橡胶垫，既可以增大摩擦力防止螺丝松动，也能吸收一部分振动，减少角座受到的冲击载荷。
