双耳铰接式机械连接接头结构设计

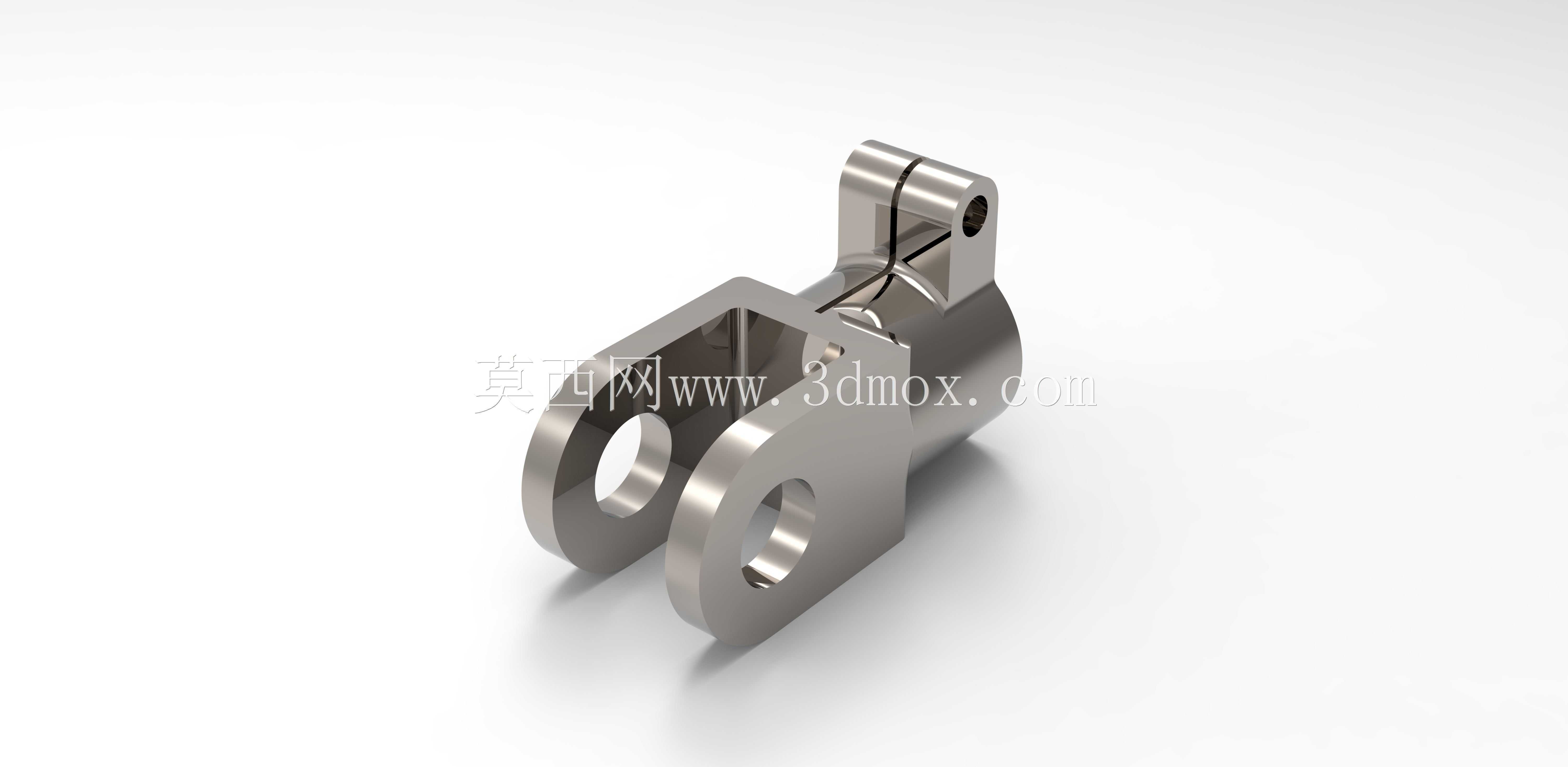

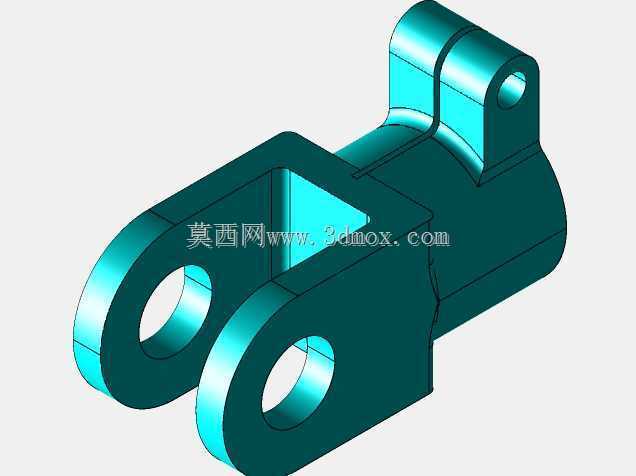

　　这类双耳铰接接头在工业传动、工装夹具、液压执行机构末端的应用场景十分广泛，日常做设备结构拆解时经常能碰到类似构件，核心作用是实现两个构件之间的铰接传动，允许连接端在单平面内完成一定角度的摆动，抵消装配过程中的同轴度误差，同时传递轴向的拉压载荷。从结构功能来看，接头一端的双耳环结构是核心的连接部位，两个平行的耳片上开有同轴的销孔，用来穿装铰接销轴，耳片的厚度直接决定了接头的侧向承载能力，设计时需要根据额定载荷计算耳片的剪切强度与销孔的挤压应力，避免长期受载后出现耳片变形、销孔拉长的失效问题。接头另一端的柱形结构是对接端，根据不同的安装需求可以做成外螺纹、内孔或者焊接坡口形式，用来和驱动杆、拉杆或者固定支座完成刚性连接，柱段的外径尺寸需要和对接端的安装孔径做公差配合，一般选用H7/h6的间隙配合保证装配顺畅，同时控制径向的窜动量。

　　设计这类构件的时候，首先要明确实际工况下的载荷方向与摆动角度范围，双耳环的开口宽度需要匹配对接构件的连接端厚度，预留0.2-0.5mm的装配间隙，避免铰接转动时出现卡滞。耳片上的销孔位置度要求较高，两个耳片的销孔同轴度需要控制在0.02mm以内，否则穿装销轴后会产生附加的内应力，加速铰接部位的磨损。销孔的边缘需要做倒角处理，一方面方便销轴的装配导入，另一方面可以去除机加工产生的毛刺，避免应力集中在孔边的锐边位置。柱形段与双耳结构的过渡位置采用大圆角过渡，这个位置是应力集中的高发区域，圆角半径不能小于柱段半径的五分之一，避免受交变载荷时在过渡位置产生疲劳裂纹。

　　从安装边界来看，这类接头的整体长度需要根据设备的安装空间做调整，铰接摆动时双耳的外边缘不能和周边的构件产生运动干涉，设计时需要模拟最大摆动角度下的轮廓包络，预留足够的安全间隙。耳片外侧的平面需要和销轴的限位结构做匹配，一般会在销轴端部加装开口销或者轴用挡圈，防止销轴在工作过程中脱出，因此耳片外侧需要预留出挡圈或者开口销的安装空间。柱形段的长度要满足对接端的连接深度要求，如果是螺纹连接形式，螺纹的旋合长度不能小于螺纹公称直径的1.2倍，保证连接的可靠性。

　　实际应用中，这类铰接接头常搭配自润滑衬套使用，衬套压装在耳片的销孔内，能够降低铰接转动时的摩擦系数，减少日常维护的润滑需求，衬套的内径和销轴做间隙配合，外径和耳片销孔做过盈配合，压装时需要保证衬套端面和耳片端面齐平，不能出现突出或者凹陷的情况。构件的材质一般选用中碳钢或者合金钢，毛坯采用模锻工艺成型，能够获得更好的金属流线，提升整体的结构强度，加工完成后根据载荷等级做调质或者表面淬火处理，提升销孔位置的表面硬度，增强耐磨性能。在做三维建模的时候，需要把各个配合面的公差要求在模型里做标注，同时模拟铰接的运动过程，检查全行程内是否存在结构干涉，尤其是耳片根部和对接构件的间隙，要保证在最大摆角下仍有1mm以上的安全距离，避免运动过程中出现磕碰。这类构件虽然结构不算复杂，但是作为传动链路里的关键受力件，每一处尺寸的设计都要结合实际工况的载荷计算，不能仅凭经验随意取值，否则很容易在设备运行过程中出现断裂、变形的故障，影响整套设备的运行稳定性。
