Schamdit型多连杆挠性联轴器结构设计

　　在各类中小功率传动轴系布局场景中，这类多连杆结构的挠性联轴器，常被用于存在一定径向、角向安装偏差的两轴连接工况，比如轻工输送线的驱动端与从动辊连接、小型包装设备的动力输出轴与执行机构连接、非标自动化设备的分料机构动力传递环节，相比传统的梅花联轴器、膜片联轴器，这类连杆式挠性联轴器的补偿量更大，且不存在弹性元件老化失效的问题，在有少量粉尘、常规温湿度的工业车间环境中，长期运行的稳定性更有优势。

　　从实际功能来看，这类联轴器不需要额外的润滑维护，依靠多组连杆的铰接转动来抵消两轴之间的安装偏差，传动过程中没有刚性冲击，能够在传递扭矩的同时，有效吸收轴系运行中产生的小幅振动，避免振动直接传递到驱动电机端，延长电机轴承的使用寿命。和刚性联轴器不同，它不需要安装时严格保证两轴的同轴度在0.02mm以内，对于现场安装精度不足的非标设备场景，能够大幅降低安装调试的难度，减少后期因为轴对中偏差导致的轴承磨损、轴断裂等故障概率。

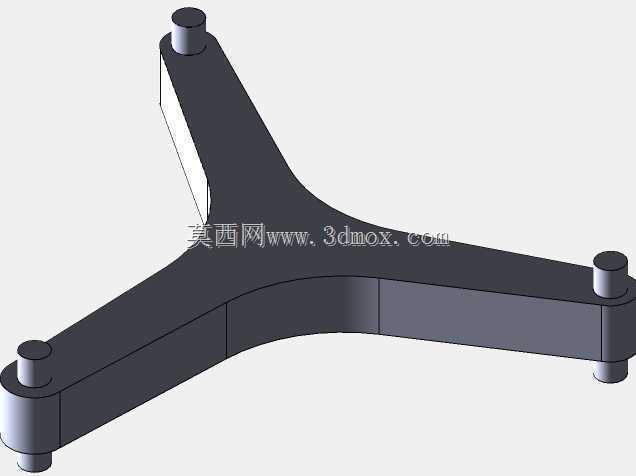

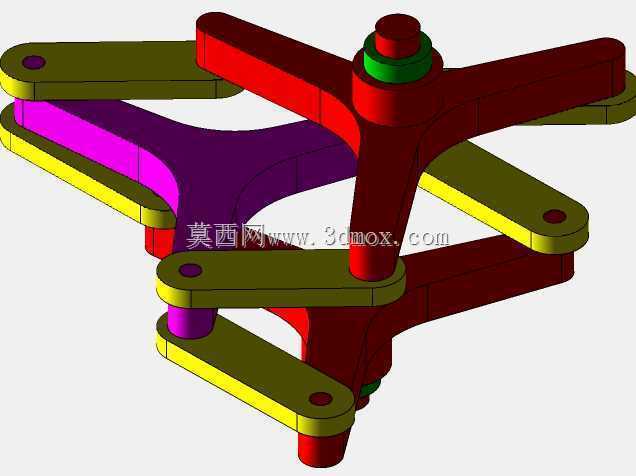

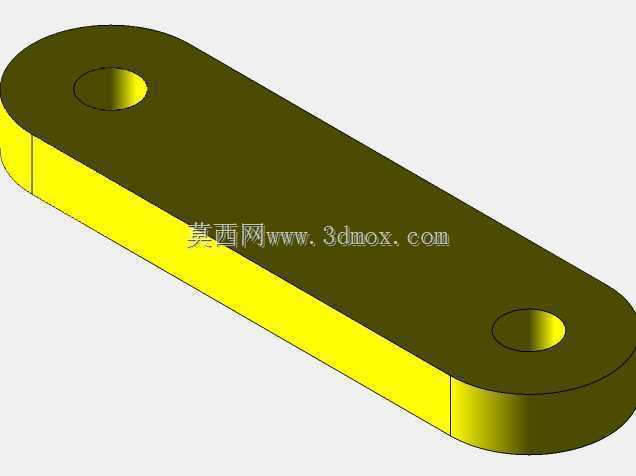

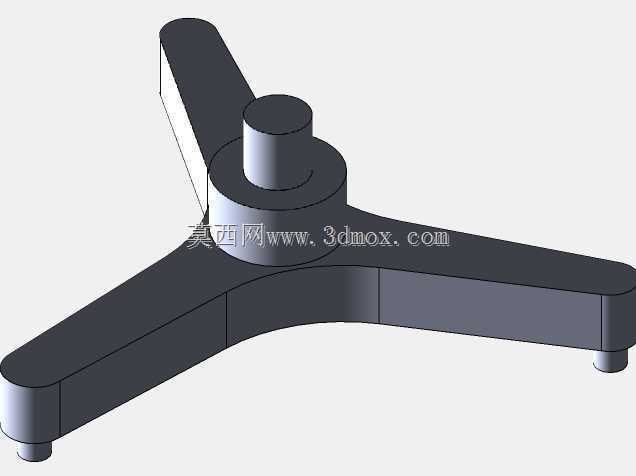

　　整个结构的设计逻辑围绕铰接自由度的合理约束展开，两端的星形架分别与主动轴、从动轴通过键连接实现周向固定，每组连接臂通过销轴与两端的星形架铰接，相邻的连接臂之间通过中间的三角架形成联动约束，所有铰接位置都预留了足够的转动间隙，保证在两轴存在径向偏移时，各连杆能够顺畅转动，不会出现卡滞。设计过程中需要重点校核销轴的剪切强度，以及连杆臂的抗弯强度，根据额定传递扭矩的大小，匹配对应直径的销轴和对应厚度的连杆板材，避免过载时出现销轴剪断或者连杆变形的问题。同时要控制各铰接点的间隙在合理范围，间隙过大会导致传动回程误差过大，无法满足有定位精度要求的传动场景，间隙过小则会导致偏差补偿能力下降，转动时出现卡涩。

　　安装边界方面，这类联轴器的轴向尺寸相比同扭矩规格的膜片联轴器稍长，选型时需要确认轴系的轴向安装空间是否足够，两端轴孔的配合公差推荐采用H7/k6的过渡配合，既能够保证周向固定的可靠性，又不会因为过盈量太大导致装配困难。径向方向上，因为连杆在补偿偏移时会有一定的摆动范围，所以安装时需要在联轴器外径周边预留至少10mm的安全间隙，避免运行过程中连杆与周边的机架、护罩发生碰撞。轴伸的插入深度需要控制在星形轮毂长度的80%左右，避免轴头顶到连杆铰接结构，影响联轴器的正常偏转补偿。

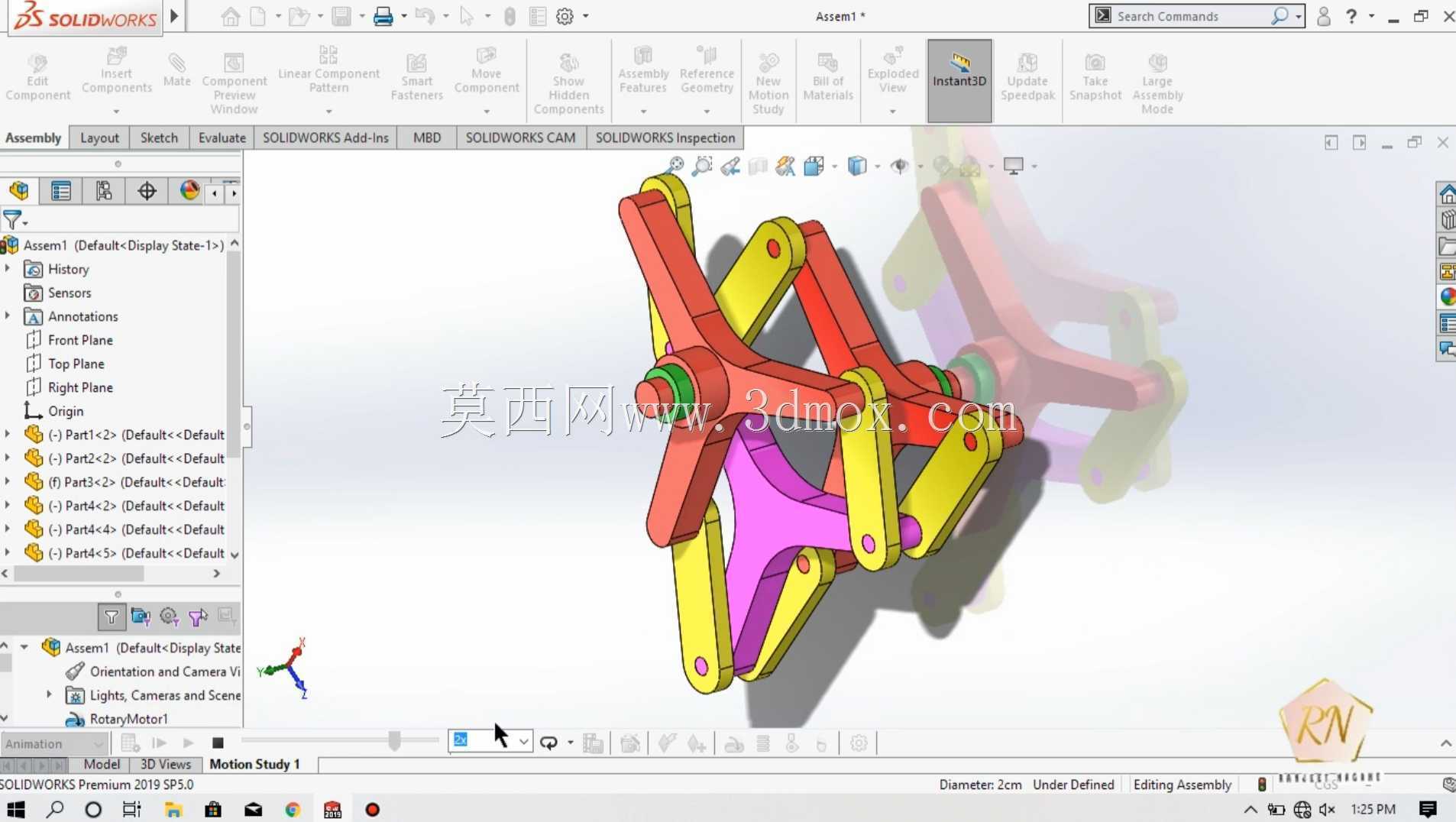

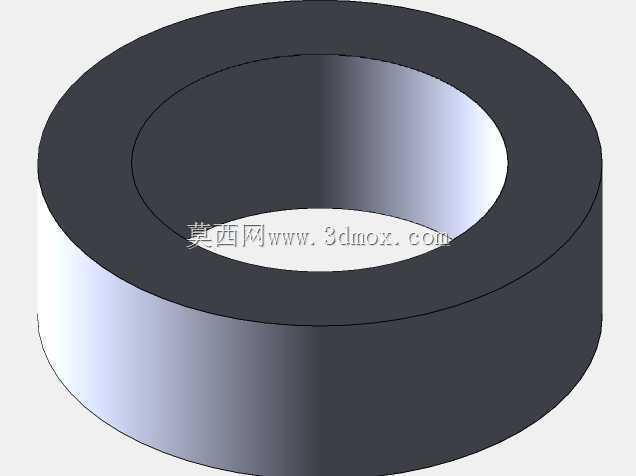

　　在建模过程中，需要先完成单个连杆、星形架、三角架、销轴等单个零件的建模，所有零件的铰接孔位置需要严格按照几何关系定位，保证装配后各连杆的转动自由度符合设计预期，装配完成后需要做运动仿真验证，模拟两轴存在最大允许径向偏差、角向偏差时的运动状态，确认没有干涉点，各铰接位置的转动角度在合理范围内，不会出现死点位置。同时要验证扭矩传递路径的受力分布，确保各零件的受力均匀，避免出现局部应力集中的问题，比如连杆与销轴的接触位置需要做圆角过渡，减少应力集中系数，提升零件的疲劳寿命。

　　实际应用中，这类联轴器适合转速不超过1500rpm的中低速传动场景，过高的转速会因为连杆的偏心摆动产生额外的动载荷，导致振动和噪声增大，所以在选型时需要结合轴系的实际工作转速、传递扭矩、最大安装偏差量综合确认，不能单纯按照扭矩参数选型。对于有正反转频繁切换的传动场景，需要适当放大选型的安全系数，因为正反转切换时铰接位置会存在冲击载荷，安全系数建议取1.8-2.5之间，保证长期运行的可靠性。
