双孔铰接式机械连接固定零件

　　这类双孔铰接式连接零件，在轻工自动化输送线、小型工装夹具、非标设备的连杆传动机构中应用十分广泛，日常做设备改型或者小型传动结构设计时，经常会用到这类结构紧凑的铰接固定件。从实际使用场景来看，它主要承担两个相对运动部件之间的铰接支撑、载荷传递作用，比如在小型气动摆台的连杆驱动端、工装夹具的开合压臂铰接位、输送线的挡料摆杆连接位，都能看到这类结构的身影，它不需要额外做复杂的安装座设计，自身集成了两个同轴度要求较高的铰接孔位，还有一个带凸台的定位轴段，能够直接和配套的销轴、衬套配合完成装配，减少了零散零件的数量，也降低了装配时的对位难度。

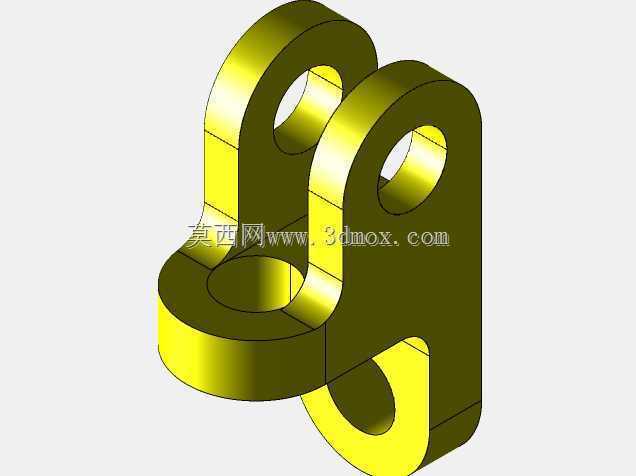

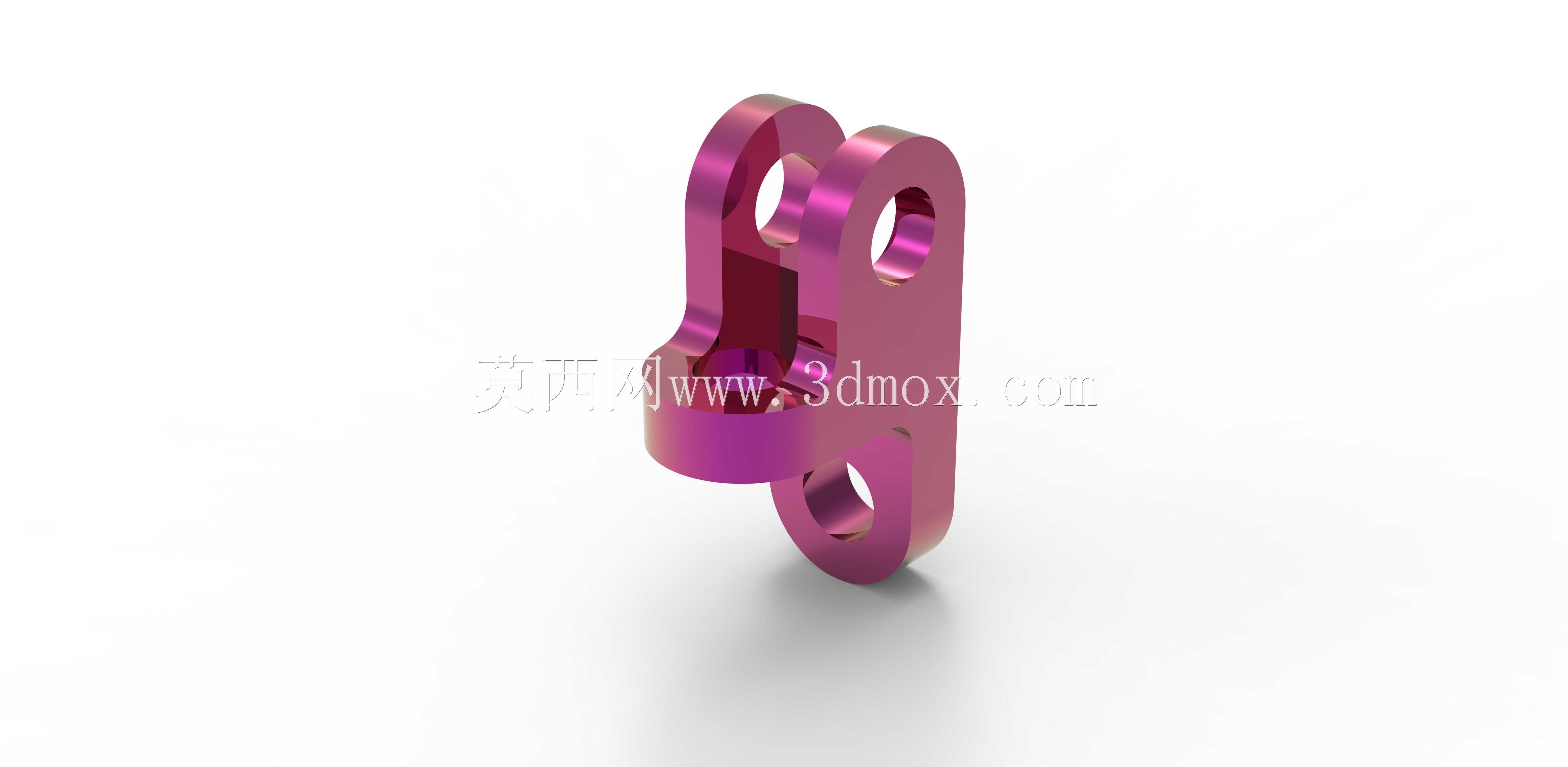

　　从功能特性上看，这个零件的主体采用一体化铣削成型结构，没有拼接焊缝或者组装接缝，整体刚性更好，在承受周期性交变载荷的时候，不会出现拼接位松动、断裂的问题。零件上的三个通孔分别承担不同的作用：两个长条形分布的通孔用于穿装铰接销轴，孔位的内壁预留了衬套安装的余量，实际生产中可以根据载荷大小选配铜基衬套或者自润滑衬套，降低铰接转动时的磨损，延长零件的使用寿命；下方的通孔则用于辅助定位或者穿装锁紧螺钉，在需要锁止铰接角度的工位，可以通过这个孔位加装锁紧螺钉，固定两个部件的相对角度，不需要额外设计锁止结构。侧面的圆柱形凸台是这个零件的核心定位结构，它的外径和配合件的安装孔采用间隙配合设计，装配时可以先通过这个凸台完成径向定位，再穿装销轴，大幅提升装配效率，同时凸台的端面可以承受轴向的载荷，避免铰接部位出现轴向窜动，保证传动过程中的位置精度。

　　设计这类零件的时候，首先要考虑的是铰接孔的同轴度公差，两个主铰接孔的同轴度需要控制在0.02mm以内，否则穿装销轴之后会出现卡滞、转动不顺畅的问题，长期使用还会出现偏磨，导致销轴和孔位的间隙变大，影响传动精度。其次是凸台和主安装面的垂直度，这个公差直接影响装配后零件和配合面的贴合度，如果垂直度超差，装配后零件会出现歪斜，传动过程中会产生额外的侧向力，加速零件磨损。外形尺寸方面，这类零件的整体厚度一般根据承载需求设定，常规轻载场景下厚度在8-12mm之间，中载场景可以加厚到15-20mm，两个主铰接孔的中心距是核心安装尺寸，需要根据配套的连杆行程、摆动角度来计算确定，不能随意改动，否则会导致整个传动机构的行程出现偏差，无法达到设计的动作要求。安装边界上，零件的外轮廓做了圆角过渡处理，没有尖锐的棱角，一方面是避免装配时划伤操作人员，另一方面也减少了应力集中，在承受冲击载荷的时候，圆角位置不会出现应力开裂的问题。零件的安装空间要求不高，整体轮廓紧凑，只需要在配合件上预留对应凸台尺寸的安装沉孔，以及两个销轴的穿装空间即可，不需要额外预留太大的操作空间，很适合在布局紧凑的非标设备内部使用。

　　实际选型应用的时候，需要根据实际承受的径向载荷、铰接转动频率来确定零件的材质，常规工况下选用45号钢调质处理即可满足强度要求，在有腐蚀环境或者需要轻量化的场景，可以选用6061铝合金硬质阳极氧化处理，在高载荷、频繁摆动的工况下，则可以选用合金钢淬火处理，提升孔位和凸台的耐磨性能。装配的时候要注意，铰接销轴和孔位的配合间隙不能过大，一般控制在0.01-0.03mm之间，间隙过大会导致传动精度下降，间隙过小则会出现转动卡滞的问题，同时要在铰接位加注润滑脂，定期检查衬套的磨损情况，当衬套磨损量超过0.1mm的时候要及时更换，避免磨损到零件本体的孔位，导致整个零件报废。
