十字轴式万向传动关节结构设计

　　这类十字轴式万向传动关节，是各类需要变角度传递扭矩的传动系统里的核心铰接部件，在商用车底盘传动、工业设备万向联轴器、农用机械动力传输、轻工机械变向传动场景中都有大量应用，核心作用是在两根轴线不共线、或是工作过程中轴线夹角会发生动态变化的转轴之间，持续稳定传递旋转扭矩，补偿传动过程中产生的轴向、角度位移偏差，避免传动系统因为安装对中误差或是工作形变产生卡滞、附加载荷过大的问题。

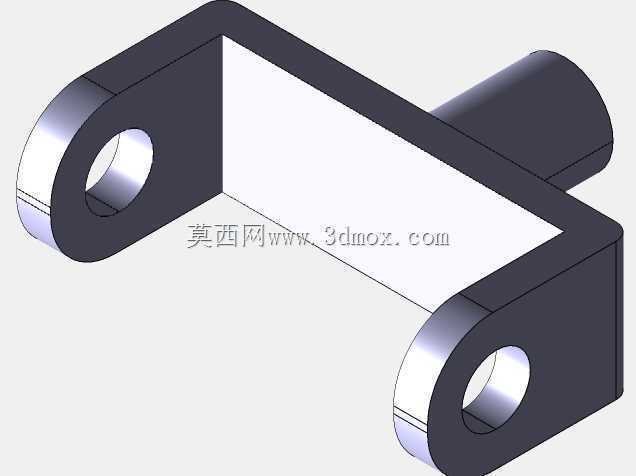

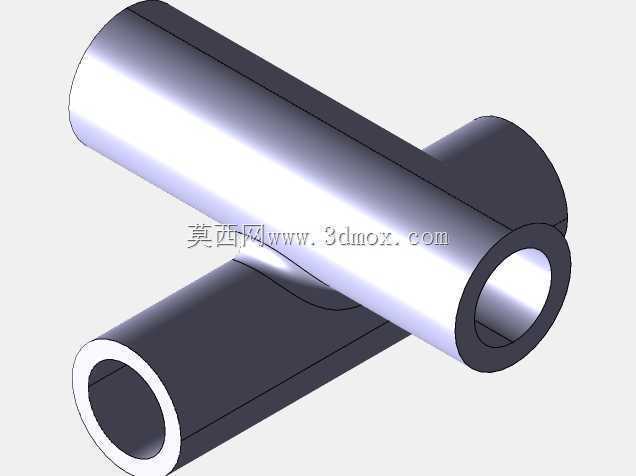

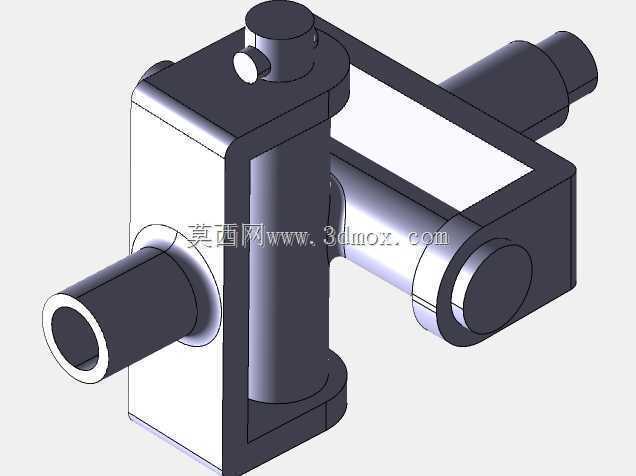

　　从结构设计逻辑来看，整个关节采用分体式叉架配合十字轴芯的经典布局，两个对称布置的U型叉架分别对应动力输入端与输出端，叉架的两个支耳上加工有同轴的销孔，十字轴的四个轴颈分别嵌入两个叉架的对应销孔内，每个轴颈与销孔的配合位置都预留了润滑介质的存储空间，能够在长期转动过程中减少配合面的磨损，降低传动阻力。设计过程中首先要确定的是十字轴的轴颈直径与跨距，这个参数直接决定了关节能够传递的额定扭矩上限，轴颈的配合公差选择基孔制过渡配合，既保证装配后不会出现松旷晃动，也能避免过盈量过大导致装配困难、转动卡滞。两个叉架的主体采用箱型截面结构，相比实心结构在同等重量下能获得更高的抗扭、抗弯刚度，叉架与外部轴连接的轴端采用圆柱轴伸设计，轴伸上加工有键槽，能够通过平键与外部传动件实现周向固定，传递扭矩的同时也方便现场拆装维护。

　　在安装边界上，这类关节的最大工作摆角通常可以达到15到25度，安装时需要保证输入端与输出端的轴线夹角在设计允许的最大摆角范围内，避免十字轴轴颈出现偏载过大的情况；两个叉架的轴伸同轴度误差需要控制在合理范围内，减少传动过程中的动不平衡量，尤其是在高转速传动场景下，动不平衡量过大会引发整个传动链路的振动，缩短配套轴承、齿轮件的使用寿命。十字轴的四个轴颈的位置度公差是整个零件加工的核心管控项，四个轴颈的轴线需要保证空间垂直，交点重合度误差不能超过0.02毫米，否则会导致传动过程中出现转速波动，产生附加冲击载荷。

　　实际使用过程中，这类关节可以单节使用，也可以多节串联使用，单节使用时输入与输出端存在瞬时转速不等的特性，因此在对转速同步性要求较高的传动场景中，通常会采用双节万向节串联布置，通过中间轴的相位调整，抵消单节关节带来的转速波动，保证输入端与输出端的转速实时同步。设计时还需要考虑关节的轴向窜动量，预留合理的轴向间隙，避免工作过程中因为热胀冷缩导致结构卡滞，同时叉架的支耳厚度需要根据额定载荷做强度校核，保证在最大冲击扭矩下不会出现支耳断裂、变形的问题。配合面的表面粗糙度需要达到Ra1.6以下，减少转动过程中的摩擦损耗，配合位置通常会加装防尘密封件，阻挡外界的粉尘、杂质进入配合面，避免磨粒磨损加速零件失效。

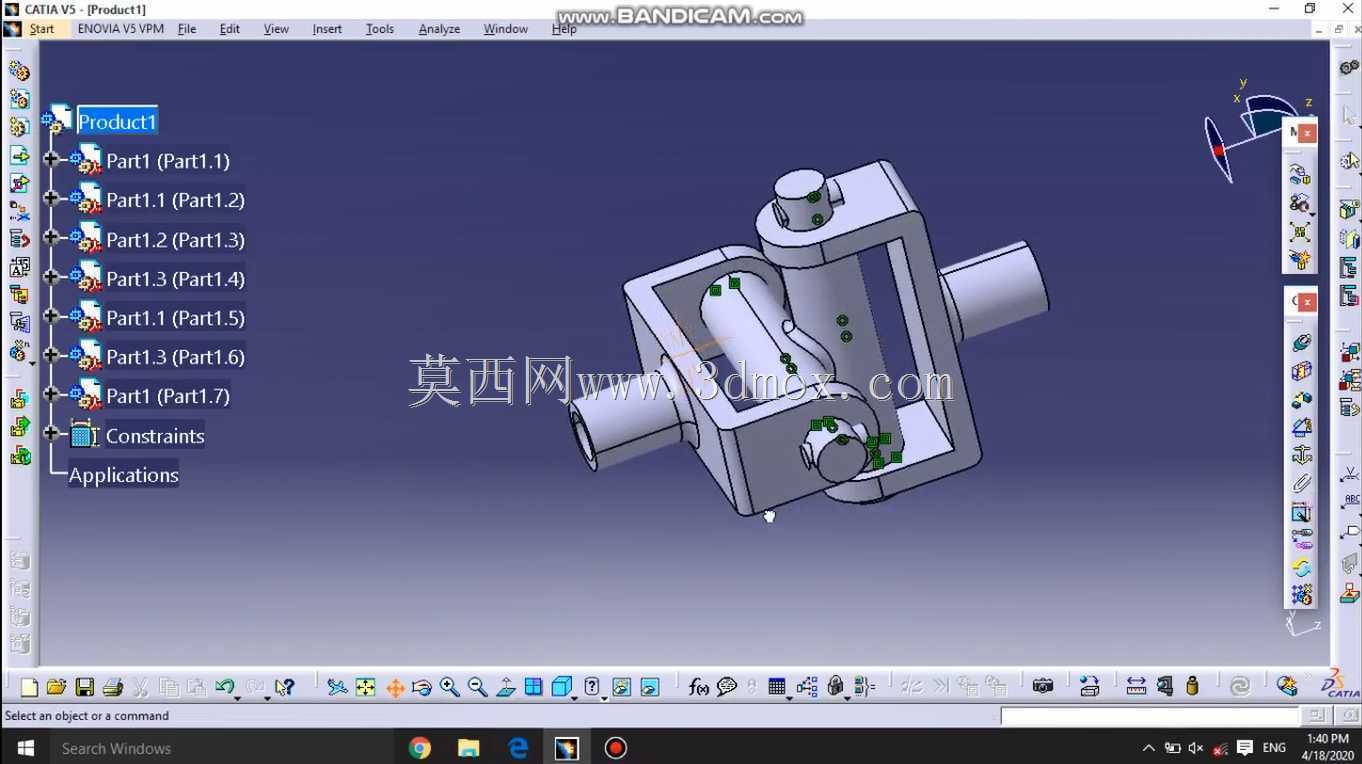

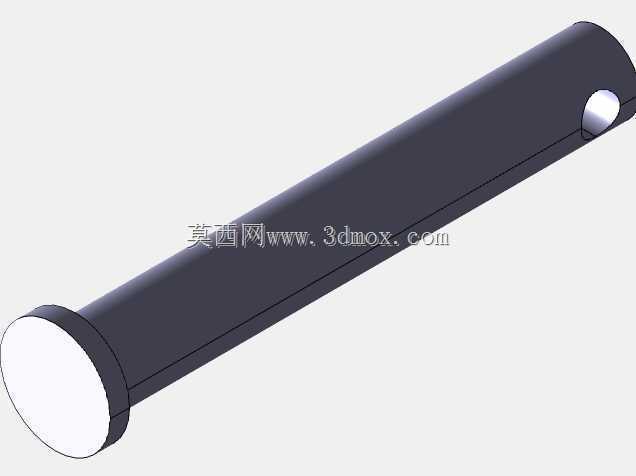

　　从建模逻辑上，整个结构先完成十字轴核心零件的参数化建模，确定轴颈长度、直径、倒角等细节特征后，再基于十字轴的装配位置分别设计两个连接叉架，叉架的销孔位置严格与十字轴轴颈对齐，装配后验证各个转动方向的自由度，确保关节可以在设计摆角范围内顺畅转动，不存在干涉问题，同时对各个受力位置做有限元应力校核，优化叉架的截面形状，在保证结构强度的前提下尽可能降低整体重量，减少传动系统的转动惯量，提升传动响应速度。
