带镂空安装位的机械连接滑块结构设计

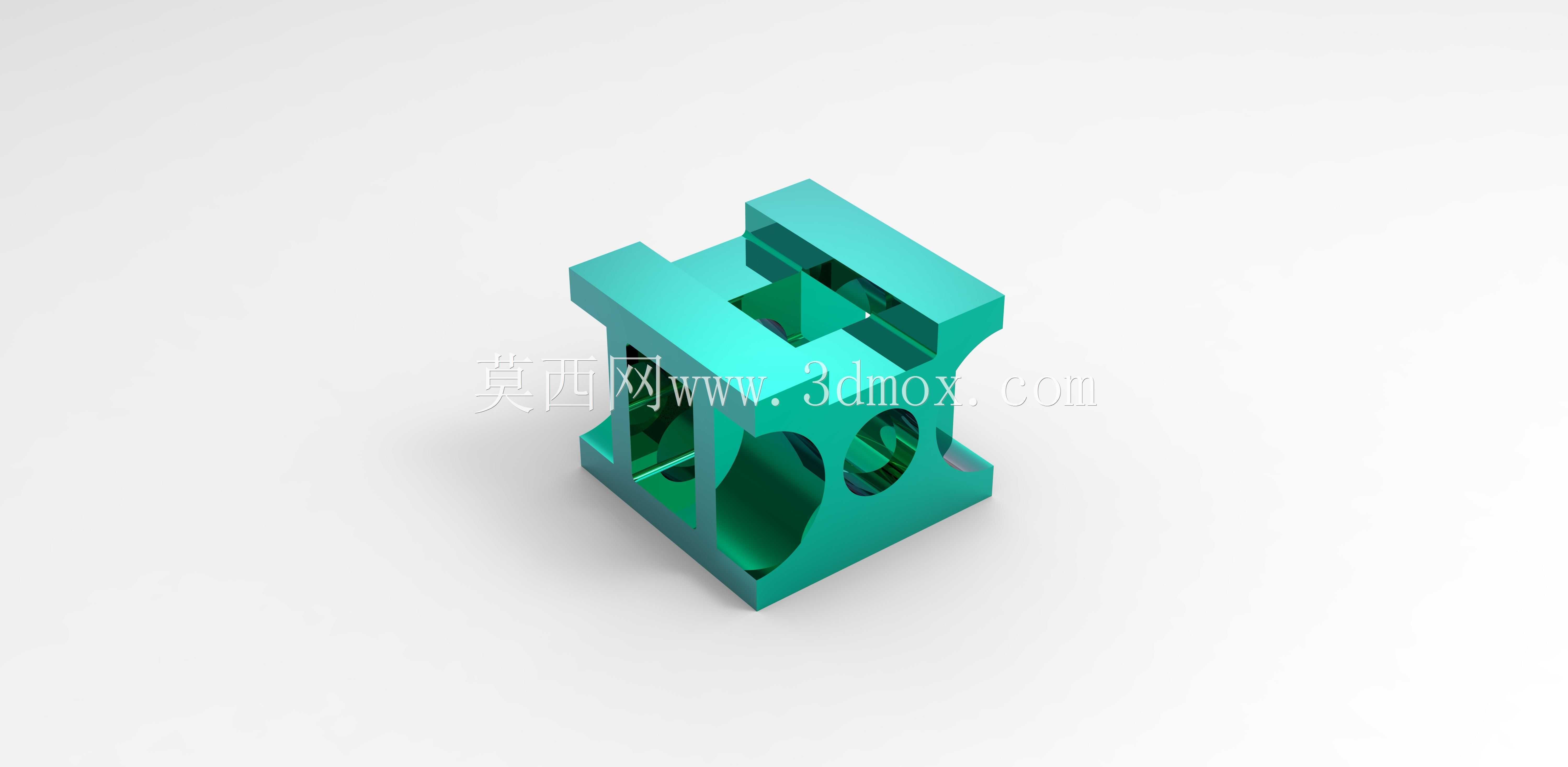

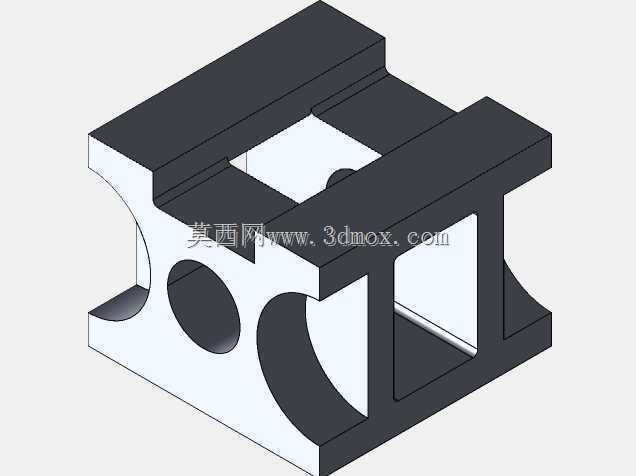

　　这类带多向镂空结构的块状连接零件，常应用在轻工自动化生产线的导向工位、小型专用机床的进给定位单元以及工装夹具的可调连接部位，作为相邻执行部件与导向基准之间的衔接载体，承担载荷传递、位置微调、多部件集成安装的核心作用。从实际工况适配来看，零件主体采用对称式块状基体布局，上下端面预留的平直安装面可直接贴合导轨滑台或者工装基板，通过端面的沉孔结构完成螺栓锁紧，避免锁紧螺栓突出基体表面干涉周边运动部件；侧面开设的圆形通孔为销轴穿装位，可铰接连杆类传动件，将直线运动转化为摆角输出，也可穿装定位销实现相邻部件的位置锁定，适配不同工位的动作切换需求。基体中部的方形镂空槽并非减重设计的冗余结构，一方面可容纳小型检测传感器的安装端头，

　　让传感器检测面直接对准工位上的工件位置，无需额外设计传感器安装支架，压缩整个工位的结构占用空间；另一方面镂空槽的内壁可作为滑动导向面，配套小规格的导向轴穿过时，能限制零件自身的转动自由度，保证往复运动过程中不会出现偏摆卡滞。两侧内凹的弧形曲面结构，是为了避让周边运动的连杆或者管线，在零件随滑台做往复直线运动时，弧形面的曲率半径匹配周边运动部件的运动轨迹，即使在工位紧凑、部件间距较小的布局下，也不会出现运动干涉，无需额外加大整个机构的安装间距。设计过程中优先保证各安装面的形位公差，上下安装面的平行度控制在0.02mm以内，侧面销轴孔的轴线与安装面的垂直度控制在0.015mm范围内，避免安装后出现传动卡滞、定位偏移的问题；所有棱边做0.

　　5mm的倒角处理，既去除机加工产生的毛刺，也避免装配过程中划伤操作人员或者配套的管线、密封件。零件的整体外轮廓尺寸控制在紧凑型区间，适配小型自动化设备的安装空间限制，安装边界上所有连接孔的孔位间距均采用通用五金配件的标准孔距，可直接替换同规格的现有连接滑块，无需对原有设备的安装基板做二次改孔加工，降低设备改造的配件适配成本。基体的壁厚设计兼顾结构强度与轻量化需求，承载部位的壁厚满足额定载荷下的形变要求，非承载区域通过镂空结构减少材料占用，同时镂空结构也可作为装配过程中的观察窗口，方便操作人员查看内部销轴、传感器的安装到位情况，降低装配调试的难度。在实际应用场景中，这类零件可根据配套设备的载荷需求选择不同的加工材质，

　　常规轻载工位采用铝合金材质做阳极氧化处理，兼顾轻量化与表面耐磨性能；中载工位可采用45号钢做调质处理，表面发黑防锈，承受更大的传动载荷；如果应用在有腐蚀介质的工位，还可更换为不锈钢材质加工，适配化工、食品加工类设备的特殊工况要求。零件上的所有安装孔位均做了锪平处理，保证螺栓锁紧时端面受力均匀，不会因为安装面不平整导致零件装配后出现内应力，长期往复运动下出现形变断裂的问题。侧面的销轴孔内可根据需求加装铜套或者直线轴承，降低销轴转动或者滑动时的磨损，延长零件的整体使用寿命，维护时仅需更换内衬套即可，无需更换整个基体零件，降低设备的后期维护成本。
