异形连接定位机械零件结构设计

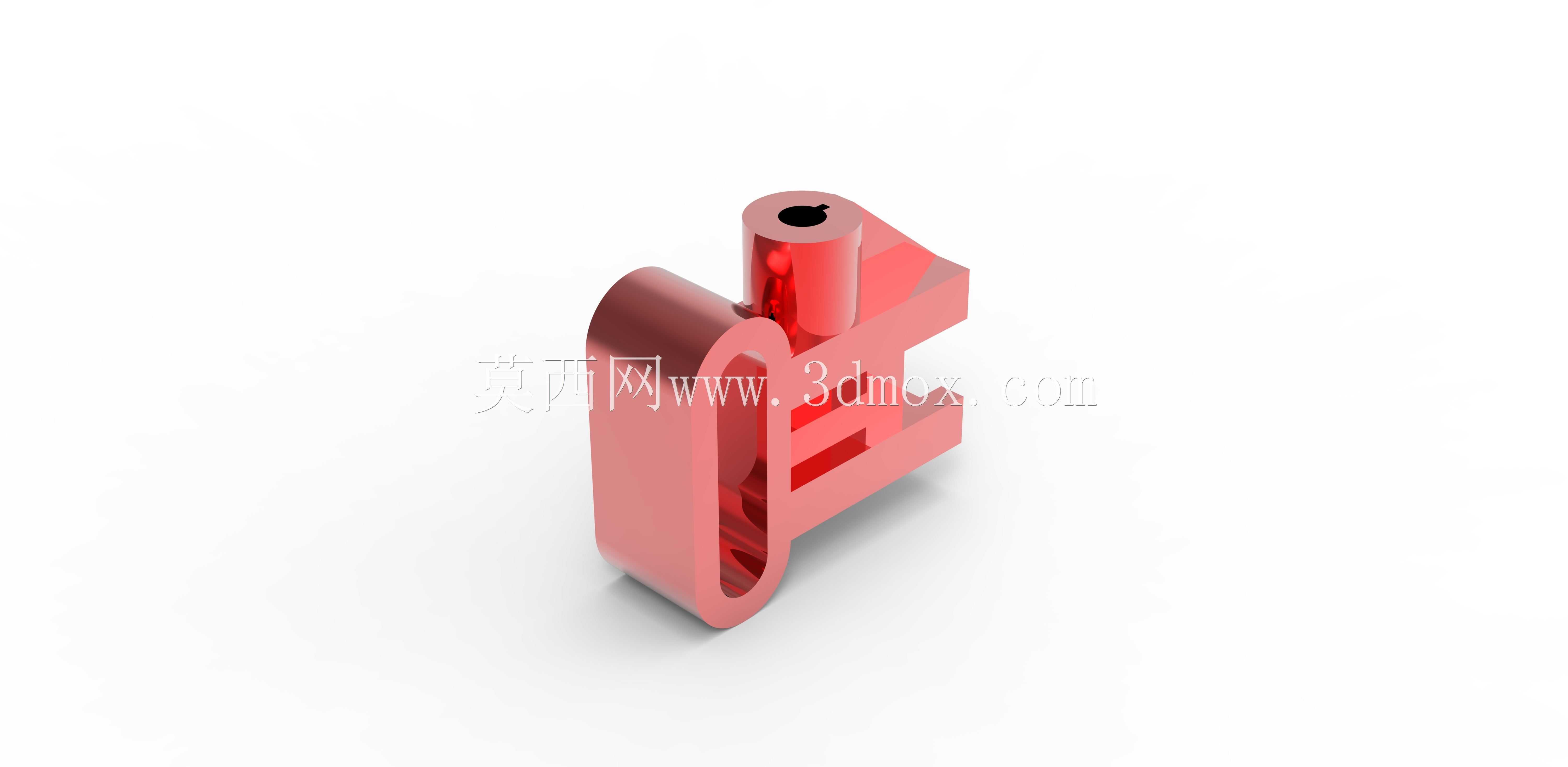

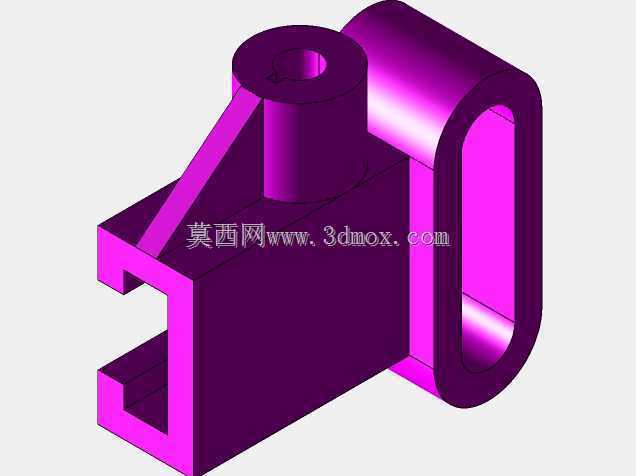

　　这类异形结构零件多用于自动化生产线的工位定位、小型工装夹具的连接限位场景，在非标设备的工位治具、检测工装的辅助定位环节应用较多，可同时实现两个垂直方向的构件连接与位置限定，减少装配环节的额外定位零件使用，压缩工装整体的装配空间。从结构功能来看，零件一侧的弧形半开放槽结构用于卡接圆柱类杆件，可实现沿杆件轴向的滑动调整或周向的角度微调，槽体的壁厚经过受力校核，在常规工装夹持受力下不会出现形变，槽体内壁的粗糙度控制在适配滑动配合的区间，既保证调整时的顺畅度，又不会因间隙过大出现定位偏移。零件上部的带孔圆柱凸台用于穿装锁紧销钉或紧固螺丝，凸台中心的通孔与弧形槽的位置公差经过严格控制，保证锁紧时销钉可垂直作用于被卡接的杆件表面，

　　锁紧后不会出现松脱偏移，凸台的高度根据常用M4、M5规格紧固件的拧入深度设计，既保证足够的螺纹啮合长度，又不会因凸台过高占用多余的装配空间。零件另一侧的阶梯式凸块结构用于嵌入配套构件的卡槽内，凸块的台阶面可实现Z向的承重支撑与位置限位，凸块上的镂空槽一方面用于减轻零件自身重量，降低工装整体的负载，另一方面可作为走线槽或避让槽，给配套的传感器线路、小型弹性元件留出安装空间，避免装配时出现结构干涉。设计过程中优先考虑了装配的便捷性，零件所有棱边都做了R0.5-R1的倒角处理，既避免装配时划伤操作人员，也减少应力集中点，提升零件的长期使用强度。零件的安装边界经过适配性设计，整体外轮廓尺寸控制在小型工装的常规安装区间内，

　　不需要对现有工装的安装基面做额外改造即可直接替换原有同功能零件，弧形槽的中心高度、上部凸台的孔位中心距、侧方凸块的台阶高度都按照通用工装的安装尺寸链做了匹配，装配时可直接对位安装，不需要额外做尺寸调整。零件的受力方向经过结构优化，主要承力部位的壁厚做了加厚处理，非承力部位通过镂空减重，在保证结构强度满足工装使用要求的前提下，尽可能降低零件的材料消耗与自身重量，适配轻量化工装的设计需求。实际使用中，这类零件可根据现场装配需求调整安装角度，弧形槽的开放结构可实现快速拆装，不需要将整根杆件完全拆卸即可完成零件的更换或位置调整，大幅降低工装维护的时间成本，在多品种小批量的柔性生产工装中应用优势明显，可适配不同直径的圆柱杆件连接需求，仅需更换对应槽径的同结构零件即可完成工装的快速换型，适配柔性生产线的快速换产需求。
