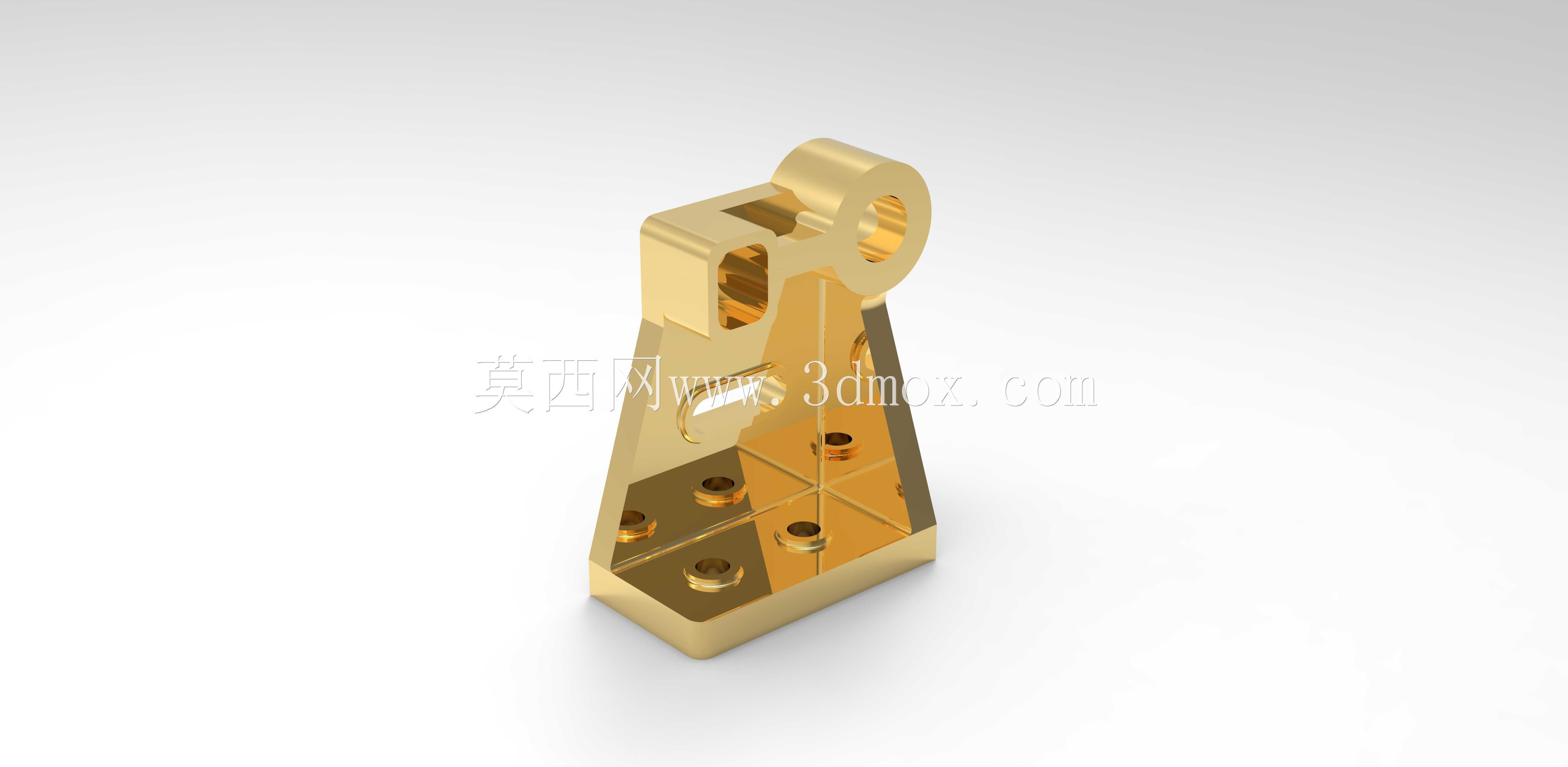

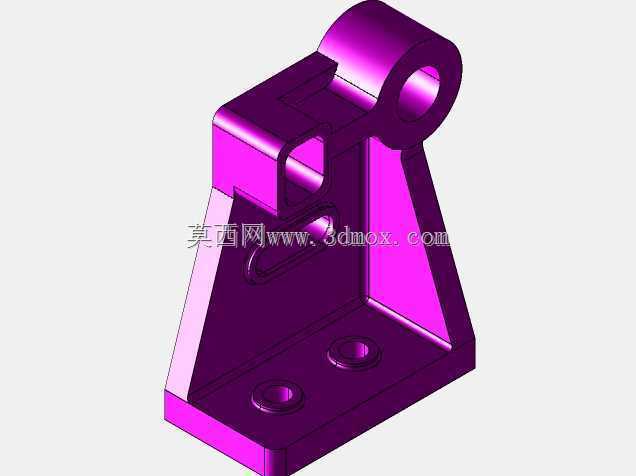

带定位孔楔形铰接式机械连接基座

　　这类带铰接孔的楔形连接基座，常应用在轻工自动化生产线的侧边挡料机构、小型工装夹具的角度调节单元、检测设备的探头安装支架等场景中，作为承载与角度转接的核心受力件使用。从实际工况来看，该零件需要同时承担垂直方向的压装载荷与铰接端的径向摆动力，因此整体结构采用了上窄下宽的楔形构型，底部安装面做了加宽处理，配合底面均匀分布的六个内螺纹定位孔，可直接通过内六角螺栓固定在设备安装基板上，无需额外加工定位沉台，安装时仅需要保证基板平面度在0.1mm以内即可满足装配精度要求。

　　设计阶段首先确定的是顶部铰接孔的中心高度与孔径参数，铰接孔作为与外部摆臂、连杆部件连接的核心接口，孔内壁需要做铰孔处理保证粗糙度达到Ra1.6，避免铰接销轴转动时出现卡滞或异常磨损；孔的两端做了0.5mm的倒角，既方便销轴装配导入，也能去除加工毛刺防止装配时割伤操作人员。楔形主体的侧壁做了等厚处理，壁厚保持在6mm，既保证了整体结构的刚性，在承受1500N径向载荷时形变量不超过0.05mm，也避免了不必要的材料浪费，适合采用铝合金6061材质铣削加工，或采用不锈钢304材质用于有防腐需求的食品、医药生产场景。

　　零件中部开设的矩形减重槽并非单纯为了减少用料，槽体的内侧平面可作为安装时的定位基准面，打表找正时可直接将百分表表座吸附在设备机架上，表头抵靠该平面调整基座的安装角度，保证铰接孔的轴线与设备运动方向保持垂直，误差控制在0.02mm以内。底部的六个安装孔采用对称排布，孔位间距严格按照常用工业铝型材的槽距标准设计，既可以安装在钢制机加工基板上，也能直接适配4040、4080系列工业铝型材的安装槽，无需额外制作转接板，大幅提升了零件的通用适配性。

　　从受力路径分析，外部载荷从顶部铰接孔传入后，会沿着楔形侧壁均匀传导至底部安装面，六个安装孔均匀分担拉压力，不会出现局部应力集中的问题；零件的所有棱边都做了R1的圆角过渡，避免热处理或受力时出现应力开裂的情况，同时也提升了零件外观的精致度。如果用于频繁摆动的工况，还可以在铰接孔内压入铜套或自润滑轴承，进一步提升铰接部位的耐磨性能，延长零件的整体使用寿命，日常维护时仅需要定期在铰接位置加注润滑脂即可，无需整体拆解更换。

　　这类零件在实际选型替换时，需要重点核对三个核心参数：一是顶部铰接孔的直径与中心到底面的安装高度，保证与原有连杆部件的运动行程匹配；二是底部安装孔的孔位间距，确认与现有安装基板的孔位重合，避免重新打孔加工；三是整体楔形的倾斜角度，保证安装后摆臂的初始角度符合设备的运动轨迹要求，不会出现运动干涉。建模过程中需要重点关注安装孔的螺纹深度与底孔深度的匹配，螺纹有效深度要达到螺栓直径的1.5倍以上，保证连接强度足够，同时底孔深度要比螺纹深度深2mm以上，避免螺栓拧到底后出现锁死或螺纹滑牙的问题。
