带斜向加强筋的多孔位安装定位机械零件

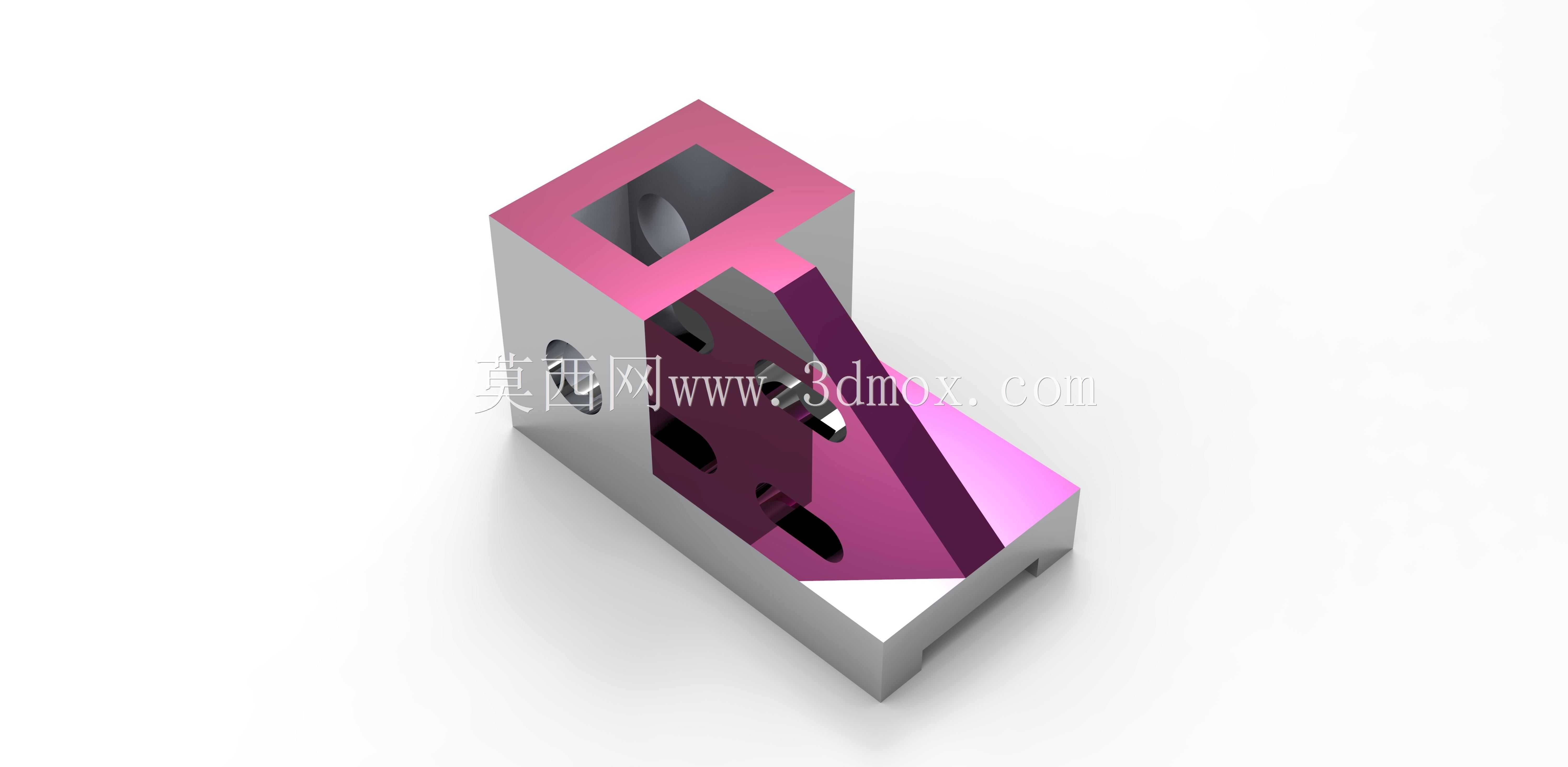

　　这类带斜向加强结构的块状安装定位件，在自动化生产线的工位夹具、小型专用设备的机架连接部位应用十分普遍，日常接触的非标设备改造、工装夹具迭代项目里，经常会用到这类兼具定位、支撑、连接多重作用的零件。从实际使用场景来看，这类零件往往承担着两个核心作用，一是作为相邻两个功能组件的定位基准，保证装配后部件之间的位置精度满足设备运行的公差要求，二是作为传力结构，将工作过程中产生的侧向载荷、冲击载荷平稳传递到设备主框架上，避免局部应力集中造成的构件变形。

　　设计这类零件的时候，首先要明确安装边界的约束条件：零件底部的卡槽结构是为了适配标准工业铝型材的安装槽，不需要额外打孔就能快速卡入型材导轨，卡槽的宽度公差要控制在0.05mm以内，既保证安装时能顺畅滑入型材槽内，又不会因为间隙过大造成装配后出现窜动。零件上部的方形通孔是为了穿装导向轴或者紧固拉杆，孔的内壁粗糙度要达到Ra1.6，避免穿装部件时出现卡滞，长期往复运动下也不会因为内壁粗糙造成配合件的异常磨损。

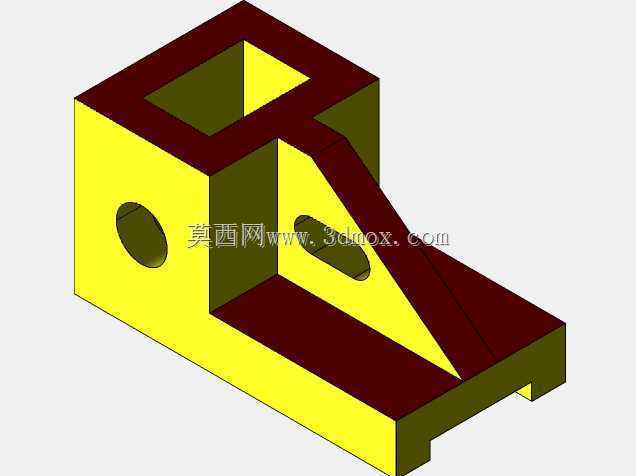

　　斜向布置的加强筋是这个零件结构设计的核心，很多新手设计这类块状支撑件的时候，容易做成等厚度的实心块，不仅会增加零件整体重量，还会在直角衔接位置形成应力集中区，设备长期运行受交变载荷作用时，直角位置很容易萌生裂纹最终造成断裂。斜向筋的布置角度是根据实际受力方向确定的，筋板的厚度比主体壁厚薄2mm，既能够抵消侧向载荷带来的弯矩，又不会过多增加零件的整体重量，同时筋板上开设的多个减重孔，除了减轻零件自重之外，还能作为装配时的操作避让空间，方便内六角扳手穿过孔位拧紧底部的安装螺钉，不需要额外预留过大的操作空间，能有效压缩设备整体的安装尺寸。

　　零件侧面的多个不同直径的横向孔位，分别承担不同的功能：直径稍大的孔是定位销孔，装配时打入圆柱销来锁定零件和相邻构件的相对位置，保证重复拆装后的位置精度一致；直径稍小的孔是螺纹底孔，用来安装紧定螺钉，锁定穿装在上部方孔内的杆件位置，防止杆件工作过程中出现轴向窜动。零件外露的安装面都做了倒角处理，一方面是去除机加工产生的锐边毛刺，避免装配时划伤操作人员，另一方面也能在装配时起到导向作用，让相邻部件能快速贴合安装面，减少装配找正的时间。

　　从实际选型适配的角度来说，这类零件的整体外形尺寸要匹配安装空间的限制，总高度不能超过相邻运动部件的下沿安全距离，避免设备运行时出现运动干涉；零件的宽度要和配套使用的铝型材规格匹配，保证两侧面和型材槽的侧面齐平，不会突出型材表面影响其他部件的安装。材质选择上如果是普通工位的轻载应用，可以选用6061铝合金做阳极氧化处理，重量轻且有不错的防锈能力；如果是重载冲击的工况，就需要选用45号钢做调质处理，表面做发黑防锈，强度能够满足大载荷下的使用要求。

　　建模过程中要注意各个特征的工艺合理性，所有的内角位置都要留出和加工刀具匹配的圆角，不要做成清角结构，否则实际机加工时要么无法加工到位，要么需要额外安排电加工工序，大幅增加加工成本。各个孔位的位置度公差要根据装配要求合理标注，定位销孔的位置度公差要控制在0.02mm以内，普通安装孔的位置度公差可以放宽到0.1mm，在保证装配精度的前提下降低加工难度。这类零件虽然结构不算复杂，但是作为设备里的基础连接构件，每一处结构细节都对应实际装配和使用的需求，脱离实际工艺和使用场景做的设计，哪怕三维模型看起来规整，实际加工装配时也会出现各种问题，要么装不上，要么用不久，这也是做结构设计最需要注意的地方，不能只盯着几何形状，要多考虑加工、装配、受力、维护全流程的实际需求。
