这款密封端盖的设计,最初是针对小型流体腔体、光电检测舱这类需要兼顾密封防护与内部可视需求的应用场景做的结构方案,日常在小型实验设备腔体、户外传感装置防护端、小型气动元件密封端都能见到这类结构的身影。从实际使用逻辑来看,它的核心作用是给腔体端部提供可靠的静密封,同时透明的主体材质可以让运维人员不用拆解端盖就能直接观察腔体内部的介质状态、元件运行情况,省去了很多日常巡检的拆装工作量。

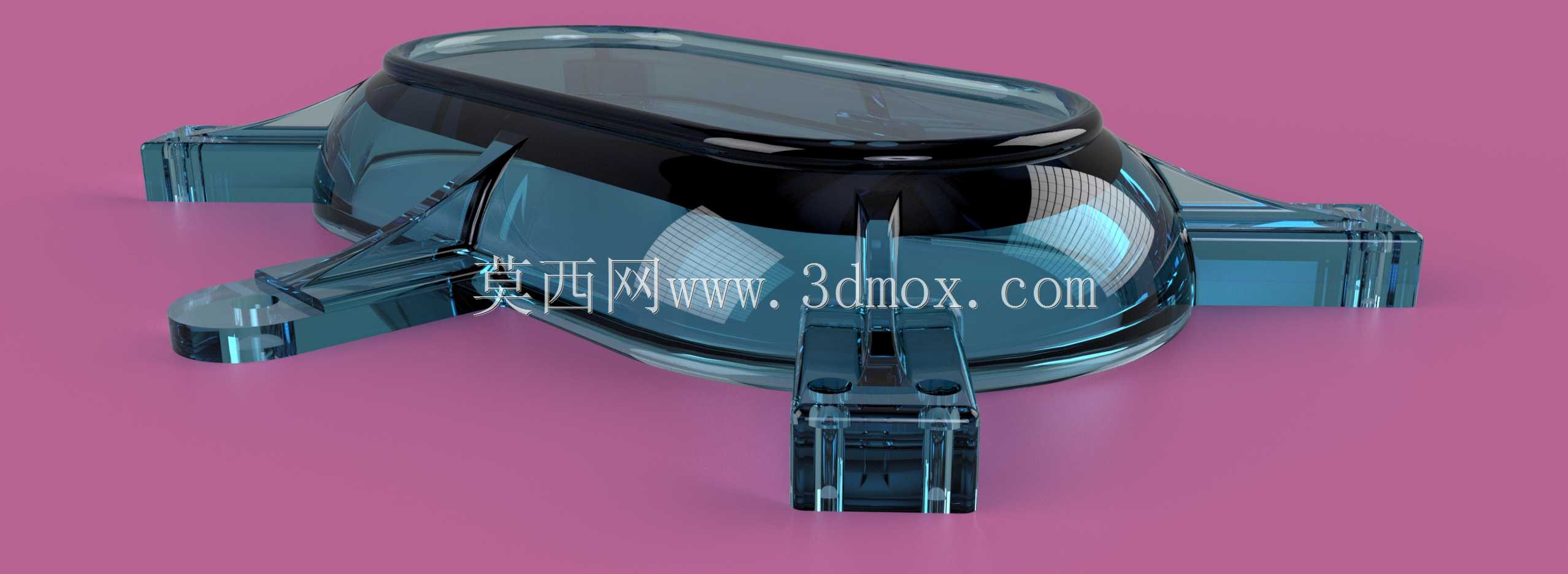

结构设计上,主体采用半透明工程塑料材质,透光率满足目视观测需求的同时,也兼顾了一定的结构强度与耐化学腐蚀性能,适配多数常规工况下的弱酸弱碱环境、常温常压的流体接触场景。端盖主体的轮廓做了圆角过渡处理,没有尖锐的棱角,一方面是注塑成型时可以减少应力集中,避免成型后出现翘曲、开裂的问题,另一方面安装过程中也不会划伤操作人员的手部,也能避免和相邻管线、部件产生剐蹭破损。

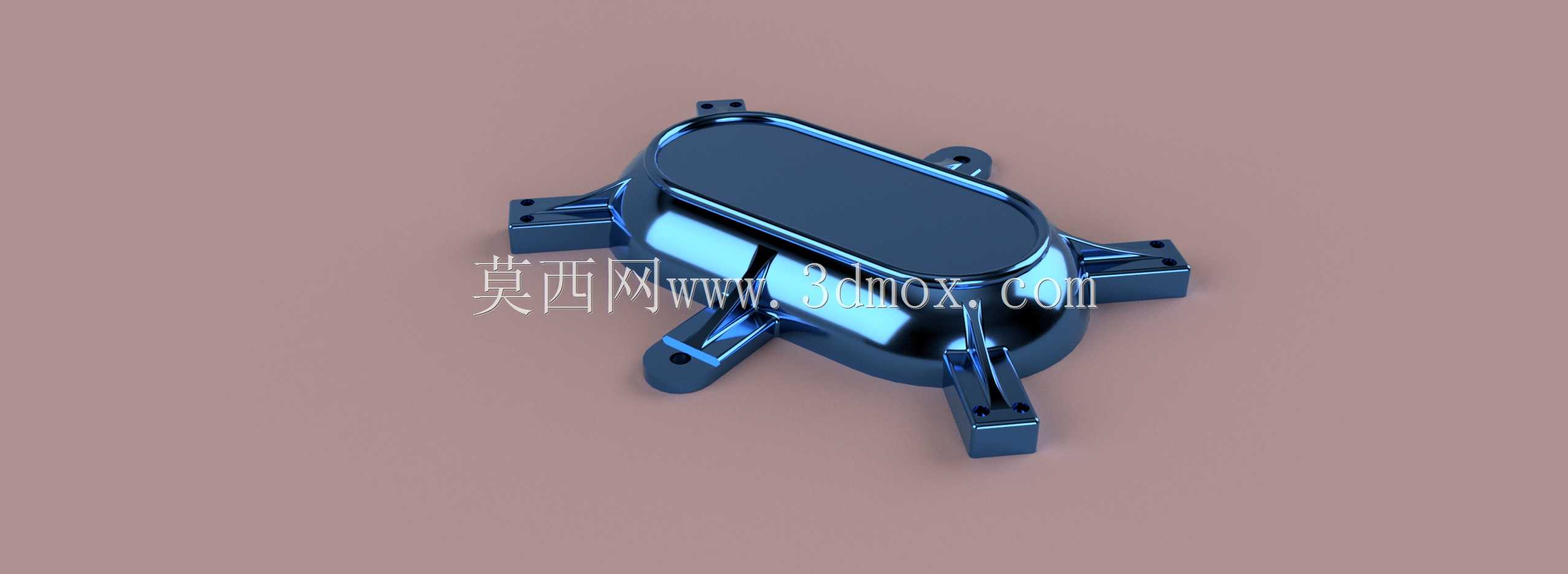

周边延伸出的四个带安装孔的固定耳,是整个结构的安装受力核心,每个固定耳都做了加厚的筋位补强,从耳片根部一直延伸到端盖主体侧壁,筋位的厚度按照主体壁厚的0.8倍设计,既不会因为筋位过厚导致注塑表面出现缩痕,也能保证螺栓锁紧时耳片不会出现断裂变形。安装孔的位置做了同轴度公差约束,保证和腔体端部的安装螺柱可以顺畅对位,不需要强行掰扯就能完成装配,孔位周边做了小尺寸的沉台,用来容纳平垫或者密封垫圈,避免螺栓锁紧时压力直接作用在耳片表面造成压痕破损。
端盖和腔体配合的止口位置,设计了两道环形的密封槽,用来放置O型密封圈,密封槽的深度按照密封圈线径的70%设计,压缩量控制在合理区间,既可以保证装配后密封圈有足够的压缩变形量填充配合间隙,实现IP65级别的密封效果,也不会因为压缩量过大导致密封圈过早老化失效,或者装配时阻力过大难以压合到位。止口的配合公差选用H7/h6的间隙配合,装配时可以顺畅套入腔体端部,不会出现卡滞,同时配合间隙控制在0.1mm以内,避免密封圈被间隙挤切造成密封失效。
安装边界方面,这款端盖的主体外轮廓适配的腔体端部通径在80mm左右,四个安装耳的中心距按照110mm的方形布局设计,安装孔直径适配M4的紧固螺栓,整个端盖装配完成后,突出腔体端面的高度不超过35mm,不会占用过多的外部安装空间,适合在布局紧凑的设备内部使用。固定耳的外边缘做了15度的倒角处理,当安装空间存在小幅偏差时,倒角可以起到导向作用,方便端盖快速对位安装。
从设计细节来看,端盖顶部的透明平面做了轻微的抛光处理,减少光线的漫反射,观测内部状态时不会因为表面反光看不清内部情况,同时平面的厚度做了均匀化设计,整个顶面的壁厚差控制在0.2mm以内,避免注塑成型时出现缩水痕影响透光效果。端盖内部的转角位置全部做了R2以上的圆角过渡,一方面减少注塑时的料流阻力,让熔融的塑料可以顺畅填充整个模腔,减少缺胶、气泡这类成型缺陷,另一方面也避免内部转角位置出现应力集中,在承受腔体内部压力时出现开裂的问题。
实际选型使用时,需要注意配合面的平面度要求,腔体端部的配合面平面度需要控制在0.05mm以内,表面粗糙度不高于Ra3.2,这样才能保证密封圈和配合面紧密贴合,不会出现泄漏。如果用在有一定压力的腔体场景,可以根据实际工作压力调整密封圈的材质,比如压力超过0.3MPa时可以选用硬度更高的氟橡胶密封圈,同时适当增加螺栓的锁紧力矩,保证密封可靠性。这款结构没有设计额外的快拆结构,是针对需要长期固定、不需要频繁开启的密封场景设计的,螺栓锁紧的固定方式相比卡扣连接有更高的连接可靠性,在有轻微振动的设备上也不会出现松脱的问题。
