桌面级3D打印设备用SHF8轴导轨固定座

　　在桌面级制造设备的结构搭建中，光轴类直线运动副的固定支撑件是影响运动精度的核心小尺寸零件，这款SHF8规格的轴导轨支撑座，主要适配直径8mm的圆柱形直线光轴，常见于入门级桌面FDM3D打印机、小型桌面CNC雕刻机的运动轴系布局中，用来给光轴提供刚性固定点位，避免光轴在滑块往复运动过程中出现挠曲变形，直接影响运动部件的走位精度。从实际安装场景来看，这类支撑座通常成对布置在单根光轴的两端，部分跨距较大的轴系会在中间位置额外增加支撑点，抵消长光轴自重带来的下垂量，尤其是桌面CNC设备在切削加工时会承受一定的径向切削力，支撑座的刚性直接决定了切削过程中轴系的振动幅度，最终反映在加工件的表面粗糙度与尺寸精度上。从结构设计逻辑来看，

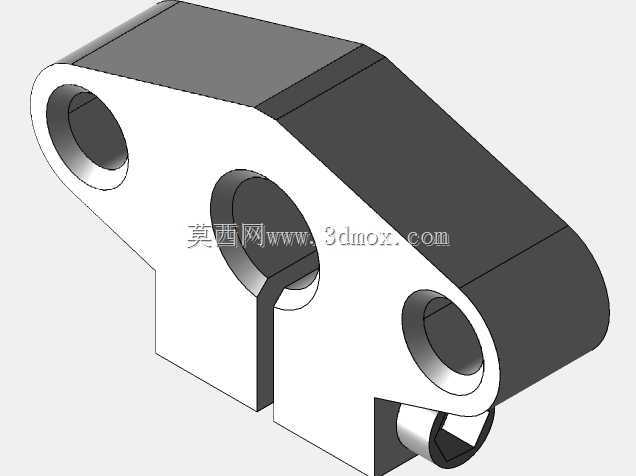

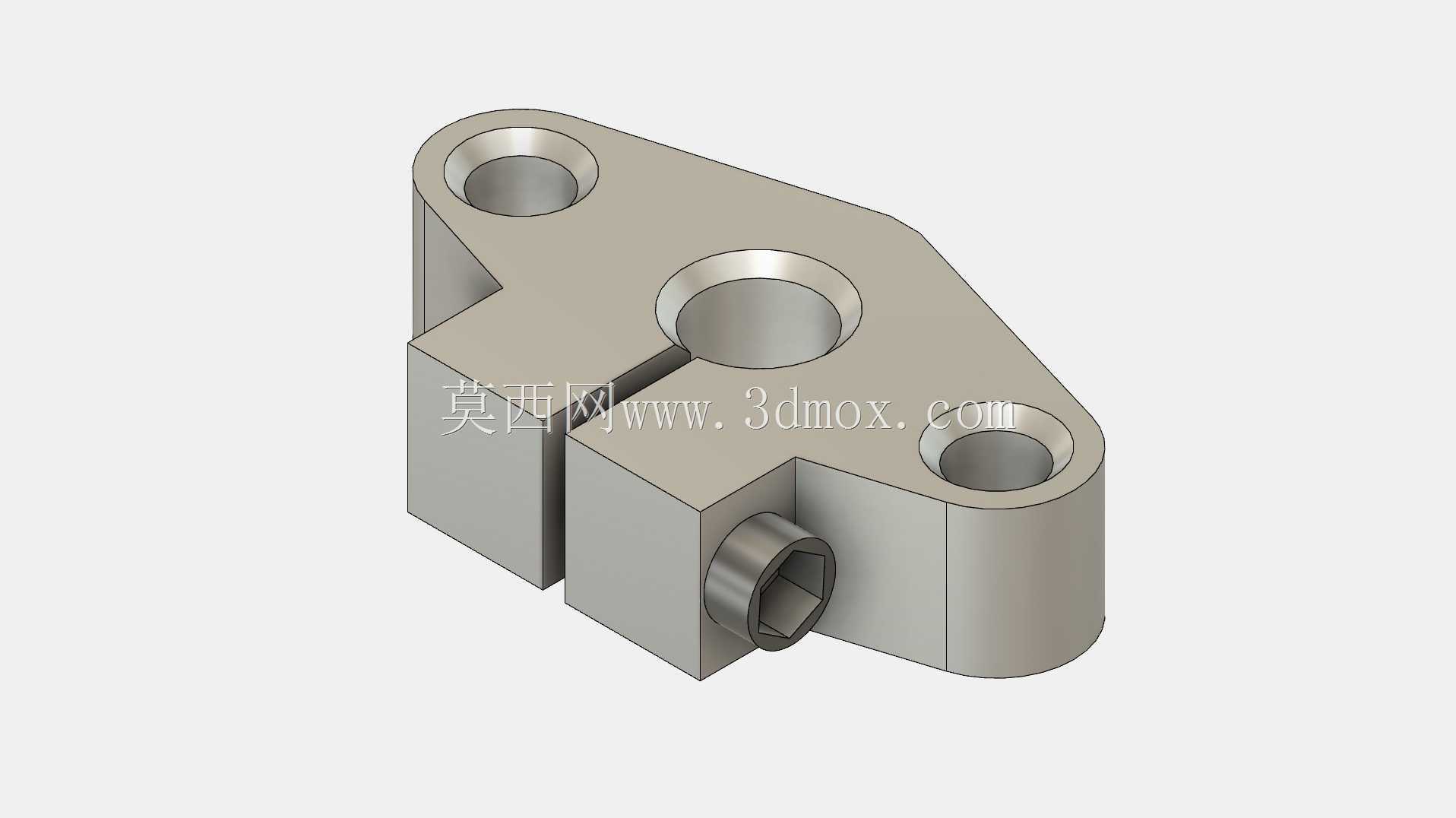

　　这款支撑座采用了一体化切削成型的基体结构，三个呈三角分布的安装沉孔，刚好对应设备安装面板上的固定点位，三角形的孔位布局相比两孔固定拥有更好的抗扭转性能，即便设备运行过程中存在侧向冲击力，也不会出现支撑座绕固定轴偏转的问题。中间贯穿的8mm光轴安装孔采用了间隙配合的公差设计，既可以保证光轴穿入时的顺畅度，又不会因为配合间隙过大导致光轴出现径向窜动，侧面设置的紧定螺钉孔，用来安装内六角紧定螺钉，当光轴穿入到位后，拧紧紧定螺钉即可将光轴与支撑座完全锁死，防止光轴在设备运行过程中出现轴向窜动，部分需要调整光轴轴向位置的场景下，也可以稍微松开紧定螺钉，微调光轴位置后再锁死，调试灵活性较好。从安装边界尺寸来看，这款支撑座的整体轮廓紧凑，

　　三个安装孔的中心距经过标准化设计，完全匹配市面上通用的8mm光轴安装孔位，不需要用户自行重新打孔适配，支撑座的底部安装面做了平面度处理，和设备型材或安装板贴合时不会出现间隙，避免锁紧安装螺丝后支撑座出现倾斜，导致光轴平行度超差。紧定螺钉的安装位置设置在支撑座的侧立面，安装调试时扳手的操作空间充足，不需要额外拆卸周边部件就可以完成锁紧操作，日常维护调整的便利性较好。在实际选型使用过程中，需要注意支撑座的安装面与光轴轴线的垂直度要求，如果安装时支撑座出现倾斜，会导致光轴两端的同轴度偏差，滑块在光轴上运动时会出现卡顿、阻力不均的问题，长期运行还会加剧滑块内部轴承的磨损，缩短运动副的使用寿命。这款支撑座的基体边角都做了倒角处理，

　　没有尖锐的毛刺飞边，安装过程中不会划伤操作人员，也不会和周边的运动部件出现干涉。对于桌面级设备的DIY搭建或者原厂配件替换来说，这类标准化的轴支撑座不需要额外做二次加工，直接按照孔位固定即可完成安装，能够大幅缩短设备的组装调试周期，同时稳定的支撑性能也能给设备长期运行提供可靠的结构基础，避免因为支撑件刚性不足导致的精度损失问题。
