快拆式管道对接扶手固定夹持结构

　　这类夹持结构最早是在载人航天舱内扶手系统的配套需求里迭代出来的，现在已经下沉到工业巡检通道、洁净室围护、模块化装配线的扶手搭建场景里，核心作用是在不破坏管材本体的前提下，实现两段同截面扶手管的快速对接与位置锁定，不需要额外做焊接、攻丝或者粘接工序，后期调整、拆解维护的效率比传统固定方式高很多。

　　从实际使用场景来看，不管是航天舱内的微重力环境下人员移动借力，还是工业场景里巡检平台的临时扶手加装、生产线旁的防护栏快速改线，这种夹持结构都能适配，它不需要在管材上做预加工，只要把两段管的对接端对齐，扣合夹体之后扳下锁紧拨片就能完成固定，单人操作不需要额外辅助工具，在高空作业、狭小空间装配的场景下优势尤其明显，不会因为焊接火花、粘接固化等待影响施工进度。

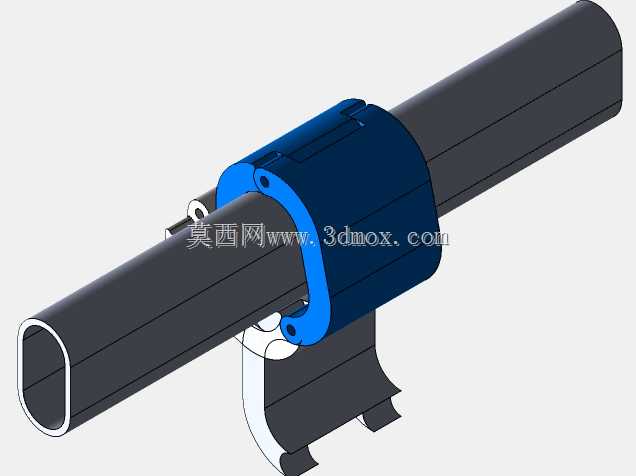

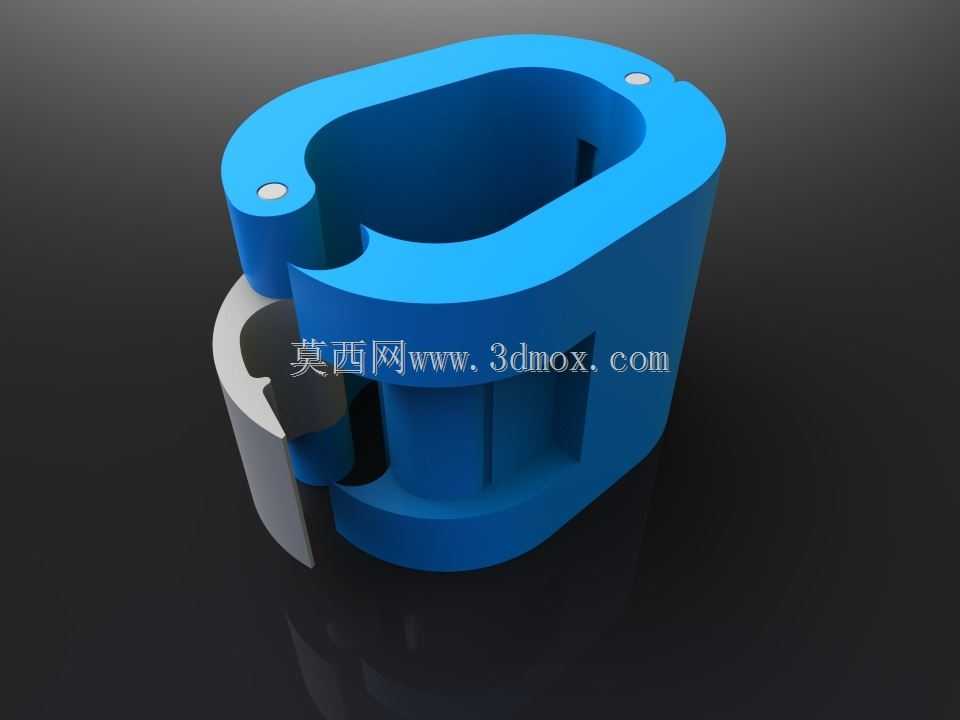

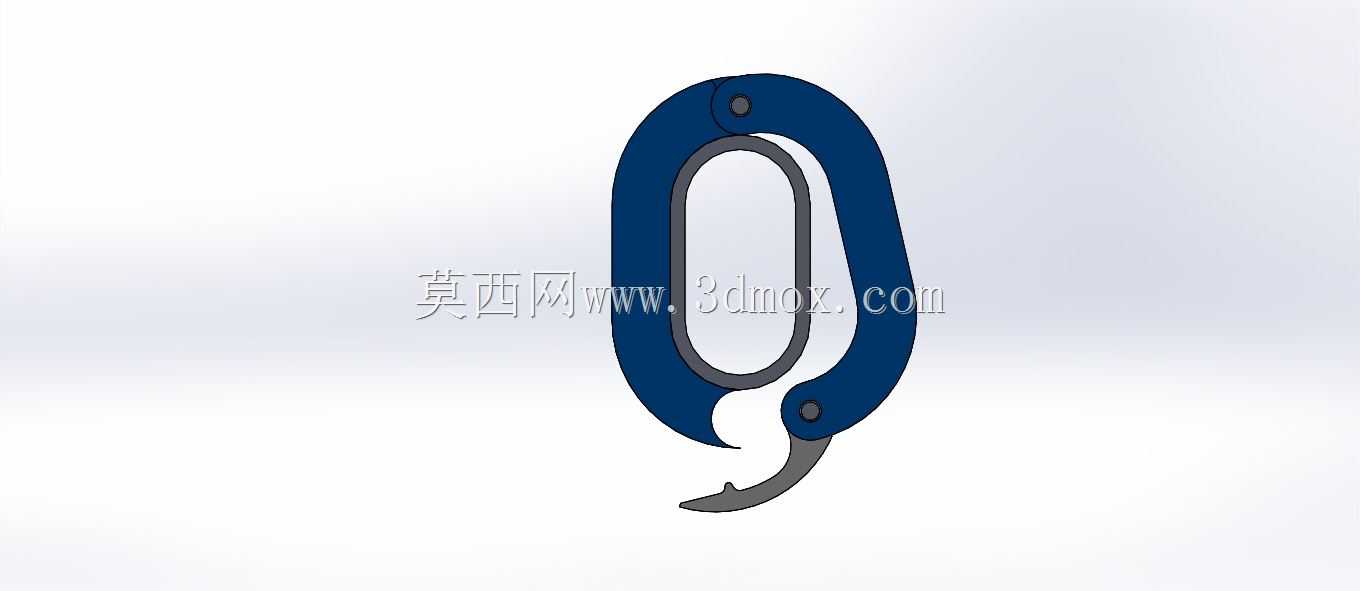

　　结构设计上采用了对开式抱合的思路，主体夹体分为两个对称的半环结构，铰接端做了内嵌的销轴定位，避免开合过程中夹体错位，锁紧端搭配了偏心拨片式的快锁机构，拨片的偏心行程经过反复校核，扣合之后能给半环夹体提供足够的径向抱紧力，不会因为管材表面的轻微公差出现松脱。夹体内腔和扶手管的外轮廓做了完全贴合的型面匹配，针对图中这类椭圆截面的扶手管，夹体内腔也做了对应的仿形设计，抱紧之后不会出现周向转动的问题，相比圆形管夹适配异型管的防滑能力更强。夹体和管材接触的内表面没有做额外的防滑纹，是靠足够的抱紧面积来分散压力，避免长期锁紧之后在薄壁管材表面留下压痕，影响管材的外观和结构强度。

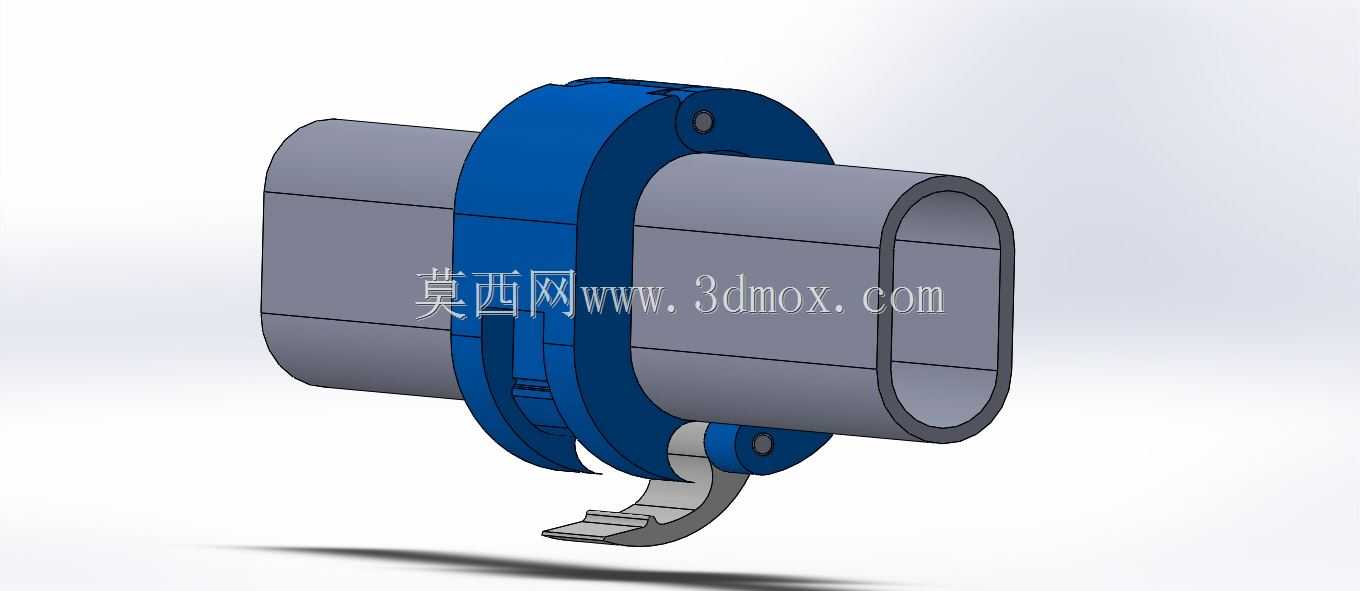

　　安装边界方面，这个夹持结构的轴向总宽度控制在单段扶手管外径的1.2倍左右，不会占用过多的管段长度，两段对接的扶手管在夹体内的插入深度各为夹体宽度的三分之一，对接处预留了微小的伸缩间隙，能适配不同温度环境下管材的微小热胀冷缩量，不会因为温度变化产生内应力导致夹体开裂或者管材变形。夹体的外轮廓做了全圆角过渡，没有尖锐的凸起棱角，不管是舱内人员移动抓扶还是工业场景下的人员通行，都不会出现剐蹭衣物、划伤皮肤的问题。铰接端的销轴做了端面齐平设计，没有突出的轴端，锁紧拨片的长度经过优化，扳动的时候只需要单根手指就能施力，扣合之后拨片完全贴合在夹体的外表面，不会突出形成勾挂点，避免在使用过程中被线缆、工具带挂导致意外解锁。

　　从受力特性来看，这个夹体的壁厚做了差异化设计，铰接位置和锁紧位置的壁厚比抱紧段稍厚，因为这两个位置是应力集中的区域，长期反复开合使用也不会出现疲劳断裂，抱紧段的壁厚均匀，能把锁紧力均匀传递到整个管材接触面上，不会出现局部压力过大的问题。偏心拨片的转轴位置做了耐磨衬套的预留空间，长期反复扳动锁紧也不会出现磨损松旷，保证锁紧力的一致性。夹体本身的材质适配性很强，不管是采用工程塑料注塑还是铝合金压铸，都能通过这个结构实现足够的抱紧强度，针对有防腐需求的场景，也可以采用不锈钢钣金冲压成型，不需要修改核心的结构尺寸。

　　实际选型的时候，只需要匹配扶手管的外截面尺寸就能选用，不需要额外考虑管材的壁厚，只要管材本身的环刚度满足扶手的受力要求，这个夹体就能提供足够的连接强度，正常成年人全身借力抓扶的时候，夹体和管材之间不会出现滑移、松脱的问题，完全能满足防护扶手的受力要求。相比传统的法兰对接、套管粘接的连接方式，这种快拆夹结构的装配效率能提升70%以上，后期如果需要调整扶手的位置、更换损坏的管段，只需要扳开拨片就能拆解，不需要破坏原有结构，重复利用率很高，在模块化搭建的临时围护、可调整工位扶手的场景下，综合使用成本比传统固定方式低很多。
