计算机轴流散热风扇结构设计

　　日常做消费电子散热结构选型时，这类方形轴流风扇是接触频次极高的部件，从台式机CPU散热、机箱风道构建，到服务器机柜通风、工业控制机箱散热，再到小型电源模块、嵌入式工控板的主动散热场景，几乎都能看到同结构产品的应用。它的核心作用是通过叶轮旋转驱动空气定向流动，带走电子元器件工作产生的积热，避免芯片、功率器件因结温过高触发降频、寿命衰减甚至热击穿故障，是电子设备热管理系统里最基础的主动风冷执行部件。

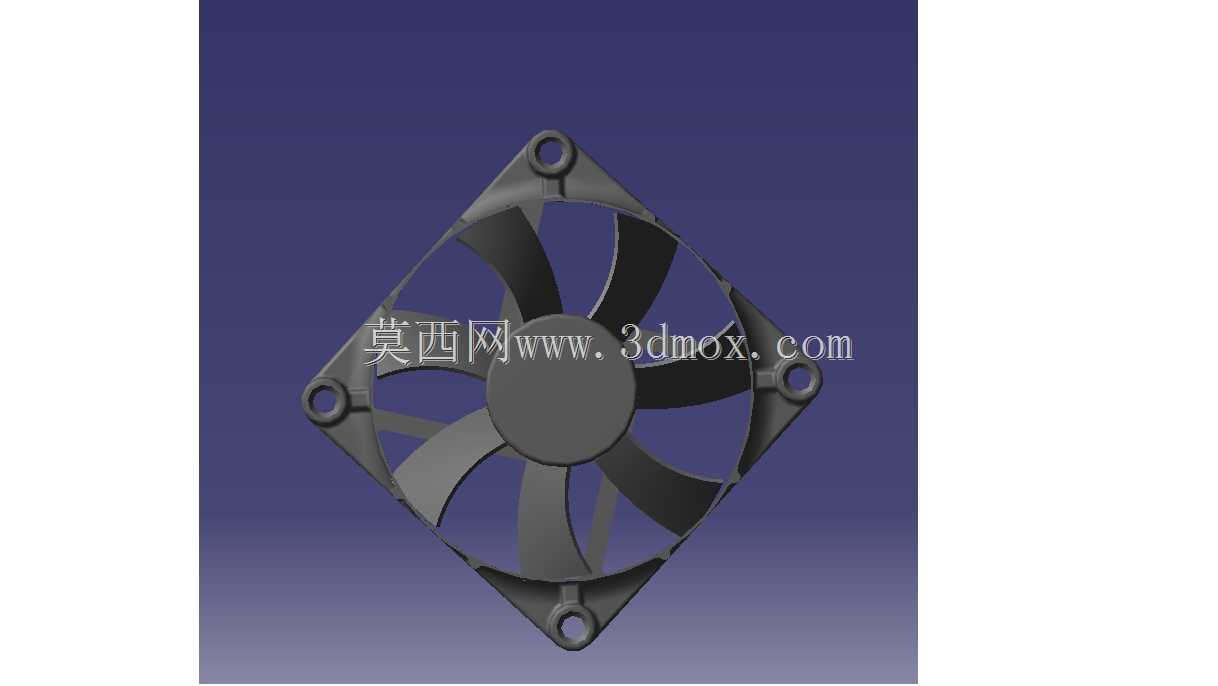

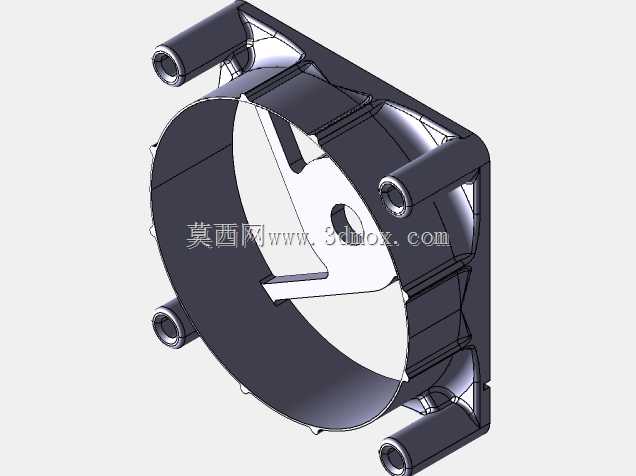

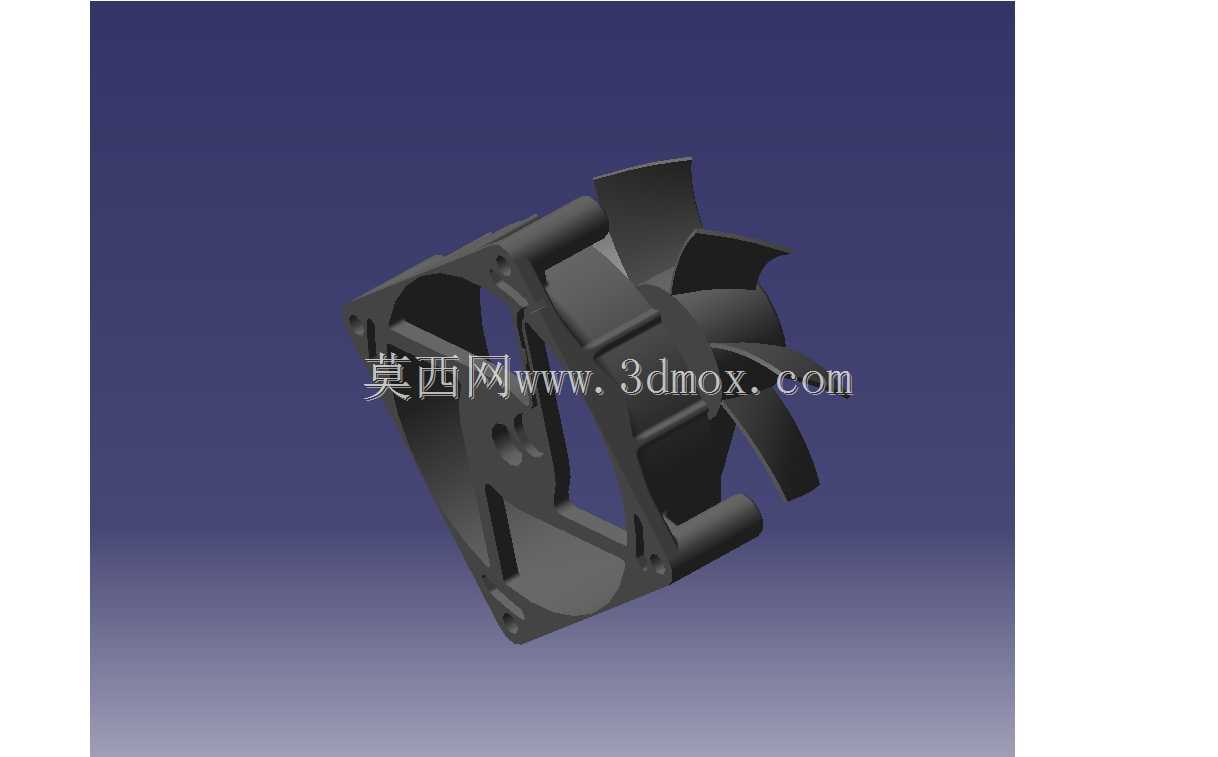

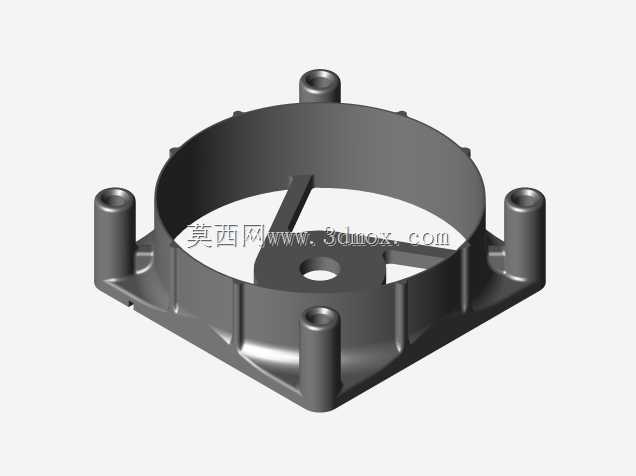

　　从结构拆分来看，这套设计包含外框安装支架、轴流叶轮、中心轮毂三个核心组成部分，外框采用带安装柱的方形结构，四个角位的中空圆柱是安装定位结构，柱体内孔适配标准自攻螺丝规格，安装时可以直接通过螺丝将风扇固定在机箱面板、散热鳍片组或者设备风道隔板上，安装柱的高度与外框厚度保持一致，不会额外占用设备内部的纵向安装空间，适配多数紧凑型电子设备的内部堆叠要求。外框的内圈是导风壁结构，和叶轮外缘保持极小的均匀间隙，这个间隙的控制直接影响风扇的容积效率——间隙过大会导致叶轮边缘产生气流回流，降低实际送风风压，间隙过小则容易在生产装配、长期运行受热变形后出现叶轮擦框的异响甚至卡滞故障，建模时这个间隙值通常结合塑料件的成型公差、长期工作的热变形量来预留，兼顾效率与运行可靠性。

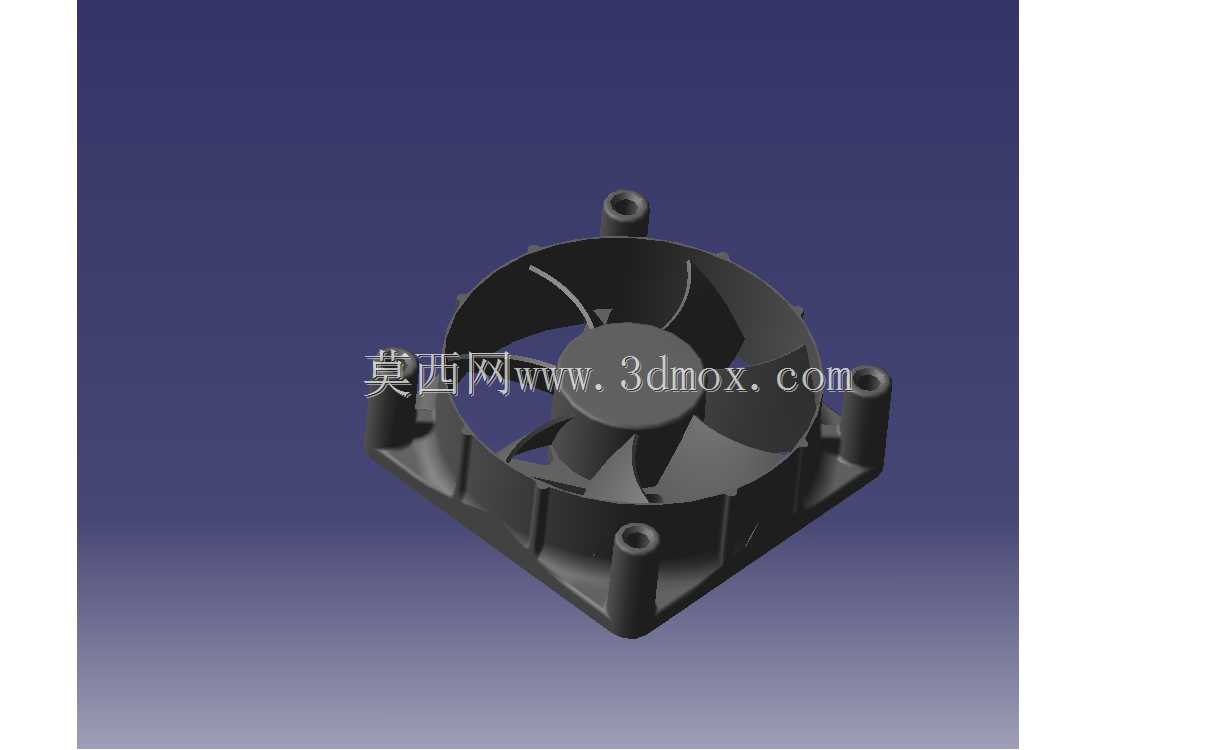

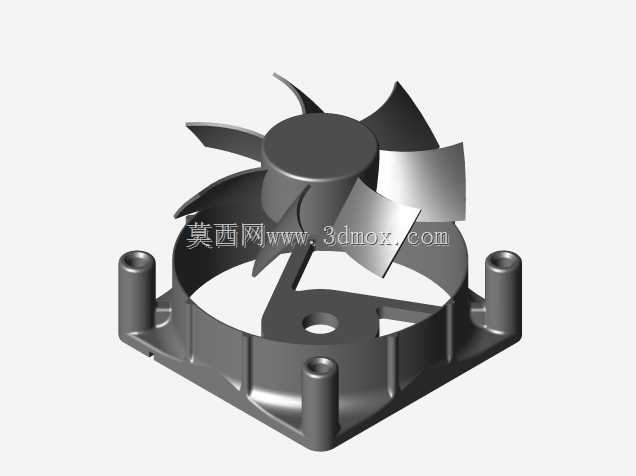

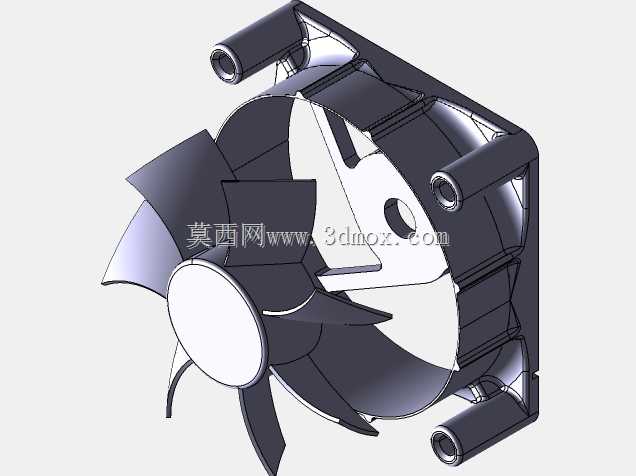

　　叶轮部分采用等外径后掠式叶片设计，叶片的安装角从轮毂到外缘做渐变处理，靠近轮毂的位置叶片安装角更大，用来匹配轮毂处更低的线速度，让整个叶片流道的气流加压更均匀，避免叶根位置出现气流分离产生紊流噪音。叶片数量选择7叶结构，是平衡风量、风压与运行噪音的常用方案，相比少叶设计，同转速下7叶结构可以输出更连续的气流，降低叶片通过频率带来的阶次噪音，更适合计算机这类对运行噪音有要求的使用场景。中心轮毂位置是预留的电机安装腔，建模时轮毂的内径尺寸适配标准20mm、25mm外径的直流无刷电机，轮毂端面做了平整化处理，既可以粘贴品牌标识，也能避免旋转时产生不必要的风阻。

　　设计过程中首先要匹配的是安装边界尺寸，这类常用的计算机散热风扇外框边长为80mm，整体厚度25mm，是行业通用的8025规格风扇，四个安装柱的中心距严格对齐71.5mm的行业通用安装孔位，不需要额外做安装转接件就能直接替换同规格的市售产品，适配绝大多数机箱、散热模组的预装位。外框的进风侧做了小角度的倒角导流结构，可以降低进风时的气流阻力，减少进风紊流带来的噪音；出风侧则做了平直的导风段，让流出的气流保持更高的方向性，提升正对发热源时的散热效率。

　　做这类结构的三维建模时，首先要确定外框的安装基准，以四个安装柱的安装面作为Z向基准面，以风扇的旋转中心轴作为Z轴建立坐标系，先绘制外框的方形轮廓与导风内圈，再做出四个角的安装柱结构，注意安装柱的根部要做圆角过渡，避免塑料注塑成型时出现应力集中，导致安装螺丝时柱体开裂。叶轮部分的建模需要先确定叶片的翼型截面，从轮毂到外缘取5-7个截面，每个截面根据所在半径的线速度设置对应的安装角与弦长，再通过放样命令生成完整的叶片曲面，之后阵列得到全部叶片，和中心轮毂合并为整体叶轮结构。建模时还要注意叶轮的旋转方向与叶片的倾斜方向匹配，确保通电旋转时气流从进风侧流向出风侧，不会出现风向反转的问题。

　　实际选型应用时，这类结构的风扇可以根据使用场景调整叶片的安装角与曲面造型，如果需要更高的风压来吹透密集的散热鳍片，可以适当加大叶片的安装角，提升单圈的气流加压能力；如果是用于机箱风道的低噪音场景，可以适当减小叶片安装角，降低同转速下的运行负载与气流噪音。外框的材质通常选用阻燃ABS或者PBT塑料，满足电子设备的阻燃要求，叶轮材质则根据使用温度选择，普通消费级场景用PBT加玻纤增强即可，高温工业场景则可以选用耐高温的LCP材质，避免长期高温下叶片变形。

　　在装配验证环节，需要重点检查叶轮和外框的周向间隙均匀度，确保各个位置的间隙差控制在0.2mm以内，避免旋转时出现动平衡问题；同时要检查安装柱的内孔深度，确保螺丝拧入后不会突出到风框内部触碰叶轮。另外还要预留电机引线的出线槽位置，通常在外框的侧边做一个小型的缺口结构，方便电机的供电引线从风框内部引出，不会被叶轮剐蹭。这类结构看似简单，但每个尺寸的细节都会直接影响最终的散热效果、运行寿命与噪音表现，建模时需要结合实际的生产工艺、装配要求与使用场景做细节优化，不能只做外观曲面的堆砌。
