多款变螺距弹簧几何造型结构设计

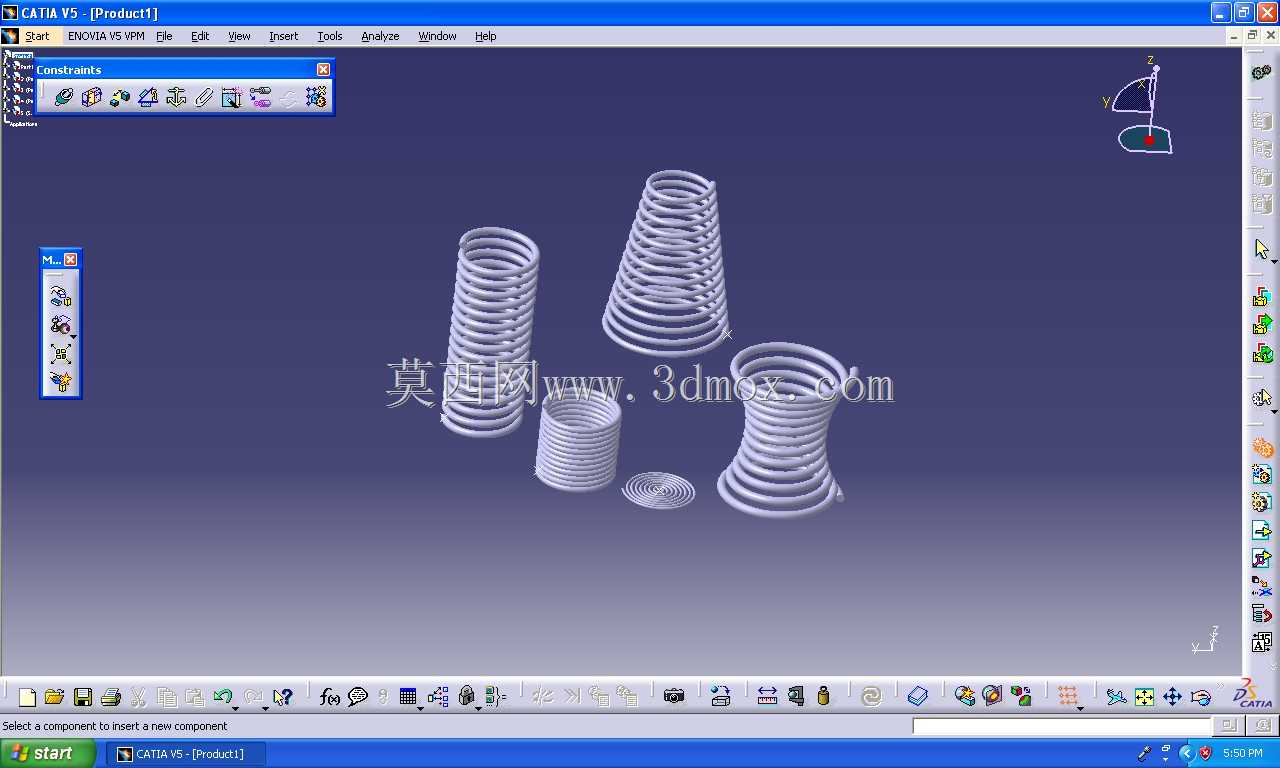

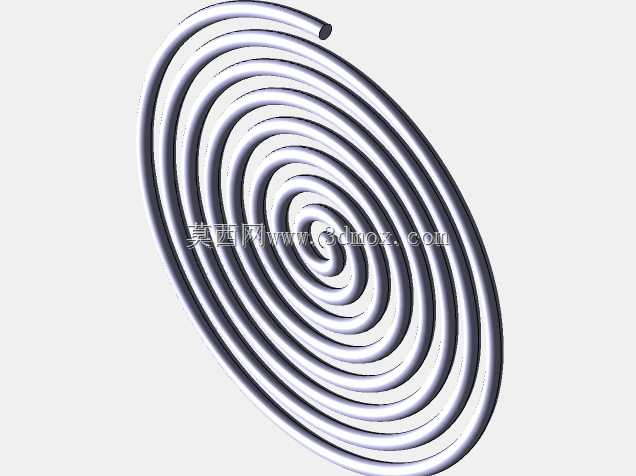

　　在各类机械传动、缓冲复位、载荷调节场景中，变螺距弹簧的应用覆盖了从精密仪器到重型设备的多个领域，不同于等螺距弹簧的线性刚度特性，变螺距弹簧可通过螺距的渐变设计实现非线性刚度输出，在小载荷区间提供较软的弹性反馈，随着载荷增大，密绕圈逐步并紧，刚度随之提升，能够同时兼顾小行程缓冲与大载荷承载的双重需求，在汽车悬架缓冲块、精密阀门复位机构、冲击载荷缓冲装置、振动设备隔振结构中都有广泛使用。本次设计的多款变螺距弹簧，分别对应不同的应用工况做了参数适配，其中包含等径变螺距、锥形变螺距、中凸变螺距、端圈并紧型变螺距等多种结构形式，每款弹簧的端圈都做了贴合磨平处理，保证安装时的端面贴合度，避免工作过程中出现偏载、歪斜的问题。

　　设计过程中首先根据不同工况的载荷行程曲线确定刚度变化规律，反推每一圈的螺距分配，等径变螺距款主要用于常规线性刚度无法满足的变载荷复位场景，比如自动化设备的快进-工进行程复位机构，小行程时螺距较大的圈组先发生形变，提供较低的复位力避免机构卡滞，当行程达到阈值后密绕圈开始参与承载，刚度陡增起到硬限位的保护作用；锥形变螺距款则适配安装空间受限、需要逐级并紧缓冲的场景，比如小型冲击设备的阻尼缓冲结构，弹簧受压缩时从小径端开始逐圈并紧，刚度平滑上升，不会出现等螺距弹簧并圈瞬间的刚度突变，能有效降低冲击噪音与结构应力；中凸形的变螺距弹簧则针对需要侧向稳定性的场景，比如振动筛的隔振支撑，大直径的中间圈组提供更好的侧向抗倾覆能力，

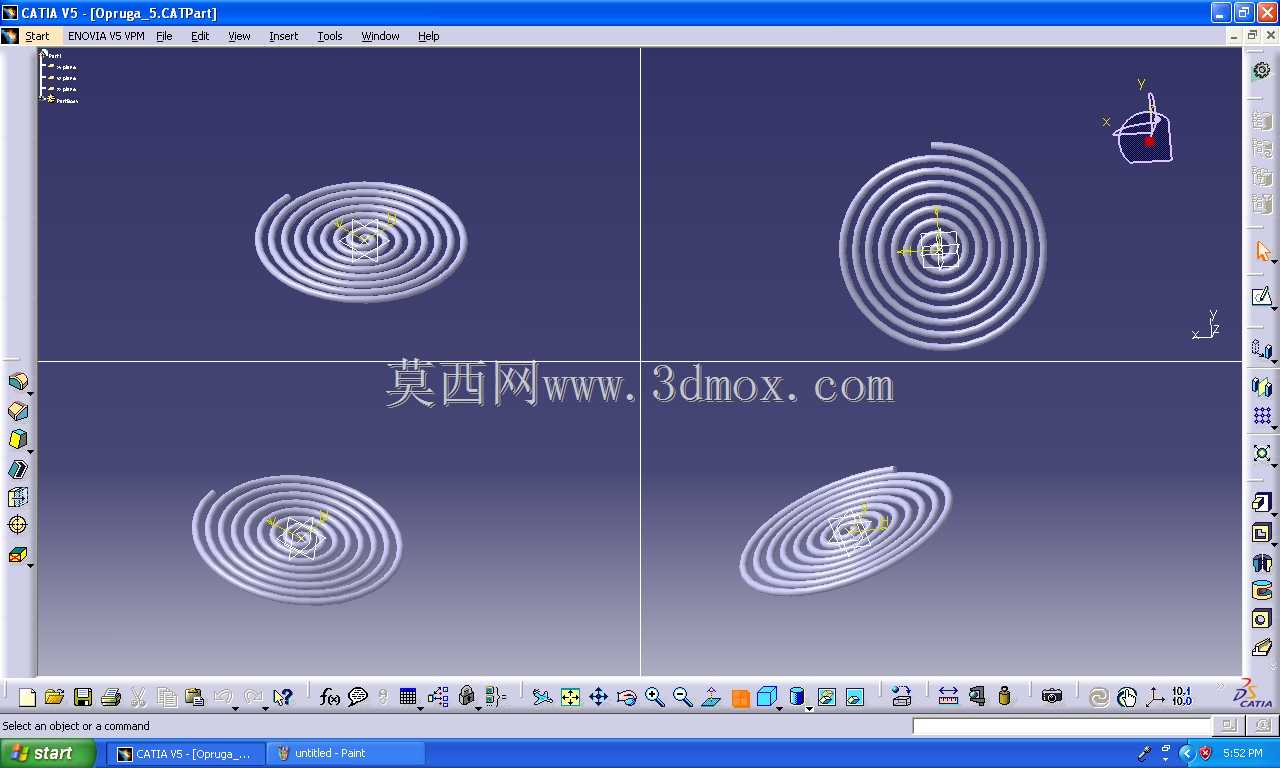

　　两端的小直径圈组保证安装定位的同轴度，变螺距设计让隔振系统在不同振幅下都能保持合适的支撑刚度。建模过程中采用螺旋线扫掠的方式构建主体结构，针对每款弹簧的螺距变化规律单独定义螺旋线的螺距参数方程，端圈部分单独做螺距递减处理，保证最后一圈与安装支撑面完全贴合，簧丝的截面根据载荷等级选用圆形截面，圆形截面簧丝在各个方向的应力分布均匀，加工工艺成熟，适合绝大多数常规弹簧应用场景。安装边界方面，每款弹簧都标注了自由高度、并紧高度、最大工作载荷下的压缩量、内外径尺寸，其中等径款的内外径公差控制在安装配合的间隙范围内，保证弹簧在导杆或者导套内部工作时不会出现卡滞，锥形变螺距款的大端与小端分别对应安装座的定位止口尺寸，

　　安装时直接套入止口即可完成定位，不需要额外的固定结构；中凸款的两端外径与安装座的沉孔尺寸匹配，安装后弹簧不会出现径向窜动。实际应用中，这类变螺距弹簧相比普通等螺距弹簧，能够在相同的安装空间内实现更宽的刚度调节范围，减少缓冲结构的零件数量，比如在小型冲压设备的送料机构复位结构中，使用一款合适参数的变螺距弹簧，就可以替代原来等螺距弹簧加刚性缓冲块的组合结构，既减少了装配工序，也避免了缓冲块磨损带来的行程误差。设计时还考虑了弹簧的并紧圈应力分布，在螺距过渡区域做了平滑的螺距渐变，避免出现螺距突变导致的局部应力集中，延长弹簧的疲劳寿命，针对交变载荷工况下使用的款式，还在建模时预留了喷丸处理的工艺余量，保证成品的表面压应力层厚度符合疲劳强度要求。不同款式的弹簧可以根据实际安装空间灵活选用，当安装轴向空间受限时，可以选用锥形变螺距款，利用其逐级并紧的特性在较短的压缩行程内实现所需的刚度变化；当径向空间受限时，可以选用细长型等径变螺距款，在较小的外径尺寸下实现足够的变形行程；当需要承受一定侧向载荷时，中凸变螺距款的结构稳定性更优，能够在偏载工况下保持正常的弹性特性，不会出现侧向弯折的失效问题。
