钢制轴套类零件静力学仿真分析模型

　　该零件属于轴套类连接承载构件，日常多应用于中低压传动连接工位，比如轻工输送线的辊筒端部支撑、小型压力设备的传力衬套、农用机械的铰接点位衬套等场景，核心作用是传递轴向载荷、分散接触面压应力，避免配合轴件与安装基座直接接触产生磨损，同时补偿少量安装同轴度误差，降低装配阶段的精度要求。从结构来看，零件采用阶梯式回转体构型，上部为直径更大的法兰盘结构，下部为直径更小的插接圆柱段，法兰盘端面可与安装基座的贴合面完全接触，承担轴向载荷的分散传递，下部圆柱段可插入基座的预制安装孔内，实现径向定位，避免受载后零件出现径向窜动。设计阶段首先明确了3000N轴向载荷的额定工况，该载荷为常见中小型传动工位的常规轴向受力值，材质选用普通碳素结构钢，

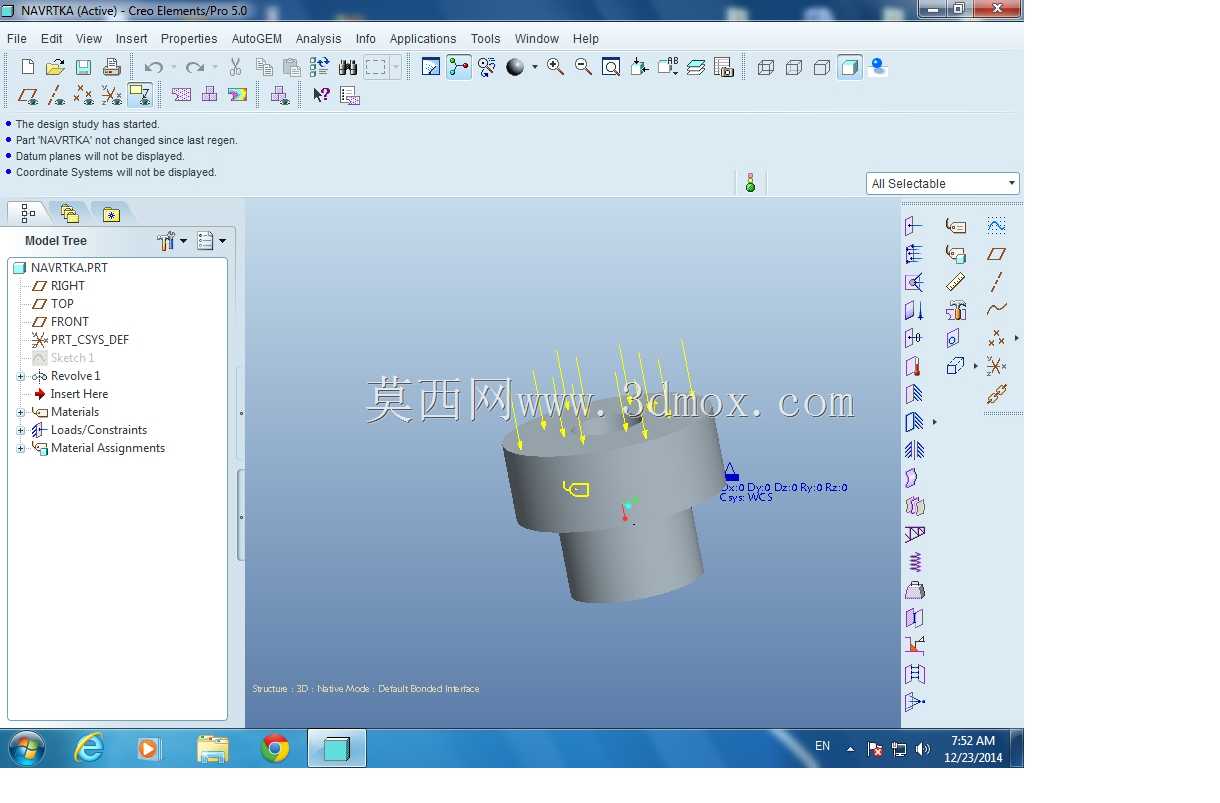

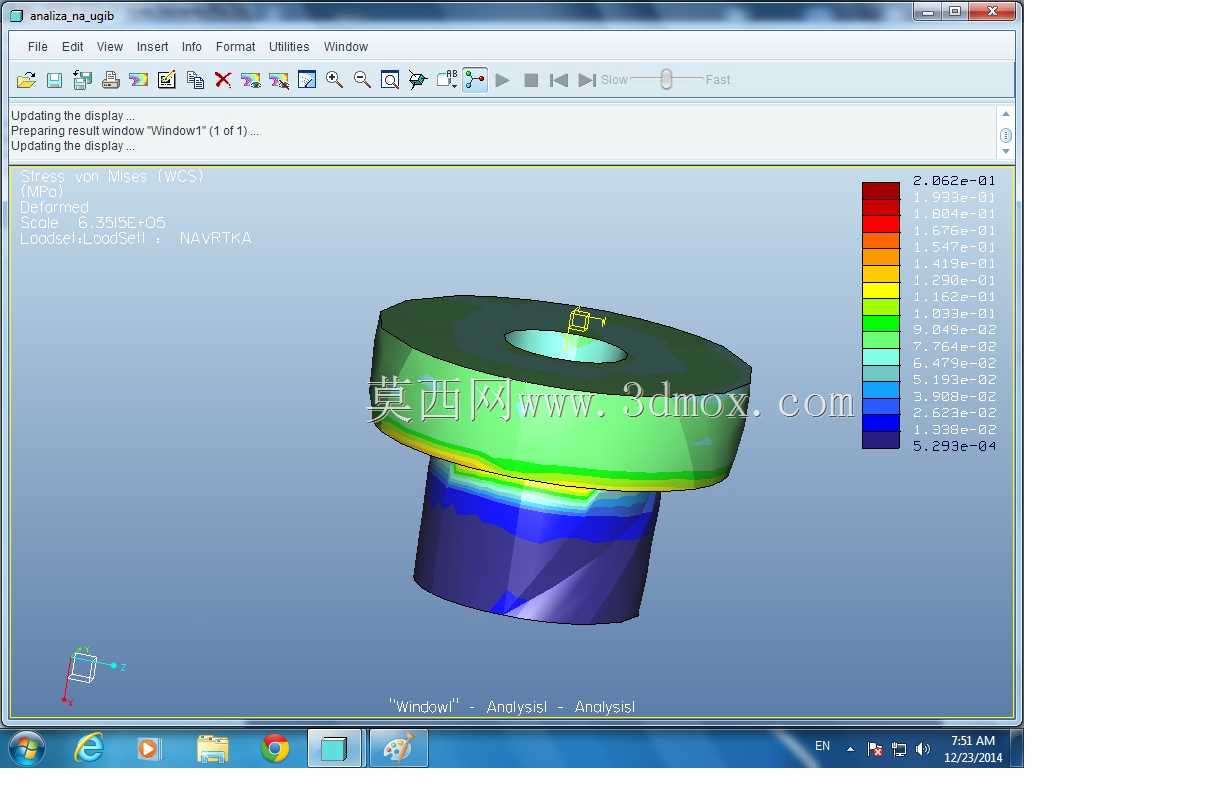

　　这类材料具备均衡的强度与塑性，切削加工性能优异，采购成本较低，适合批量生产的通用承载类零件。建模过程中先完成回转体基础构型的搭建，按照常规安装空间的边界约束，将法兰盘外径控制在适配M12-M16螺栓组安装的尺寸区间，下部圆柱段的直径与长度按照常用安装孔的深度与孔径匹配，确保插接后法兰端面与基座贴合面的接触面积足够分散压应力，避免局部压应力超过材料的许用挤压强度。仿真阶段对零件下端面施加全位移约束，模拟实际安装后基座对零件的固定作用，在法兰盘上端面中心区域施加垂直向下的3000N均布载荷，模拟工作状态下传递的轴向压力，网格划分采用二阶实体单元，对应力集中的法兰与圆柱段过渡位置进行网格加密，确保仿真结果的计算精度。从仿真云图可以看到，

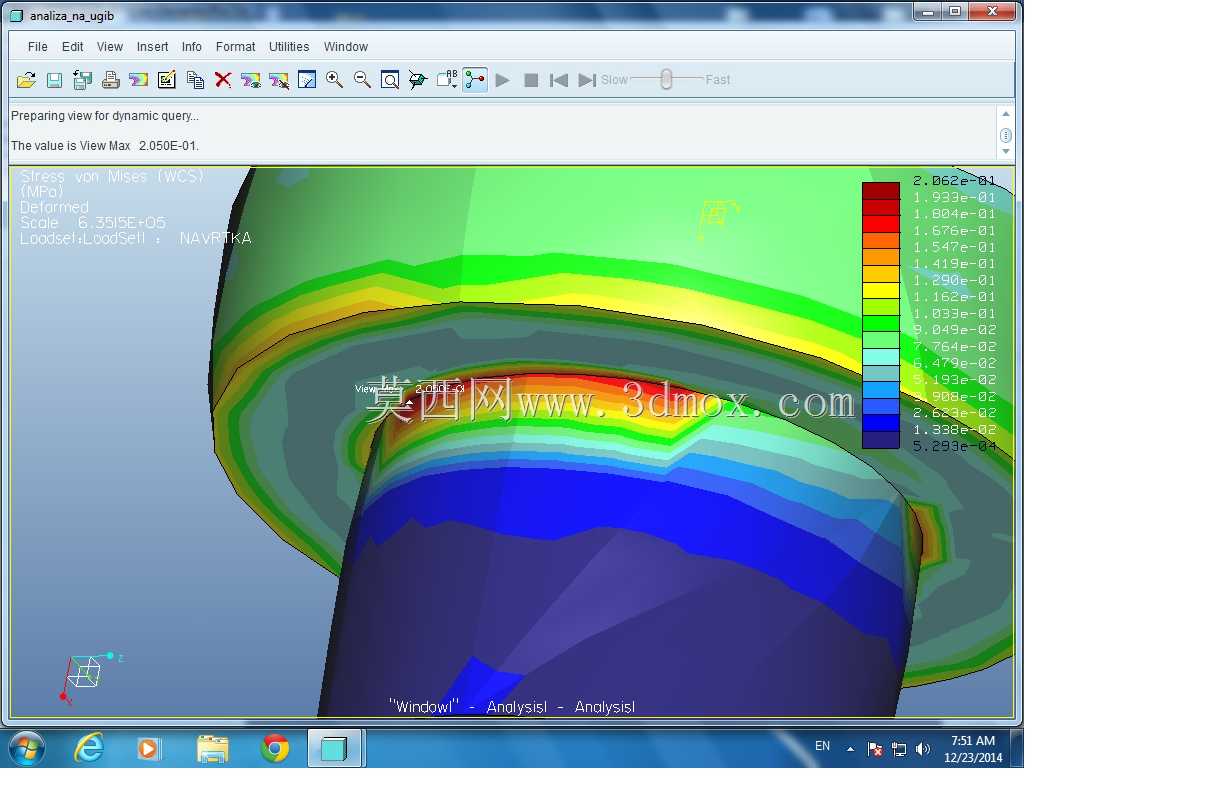

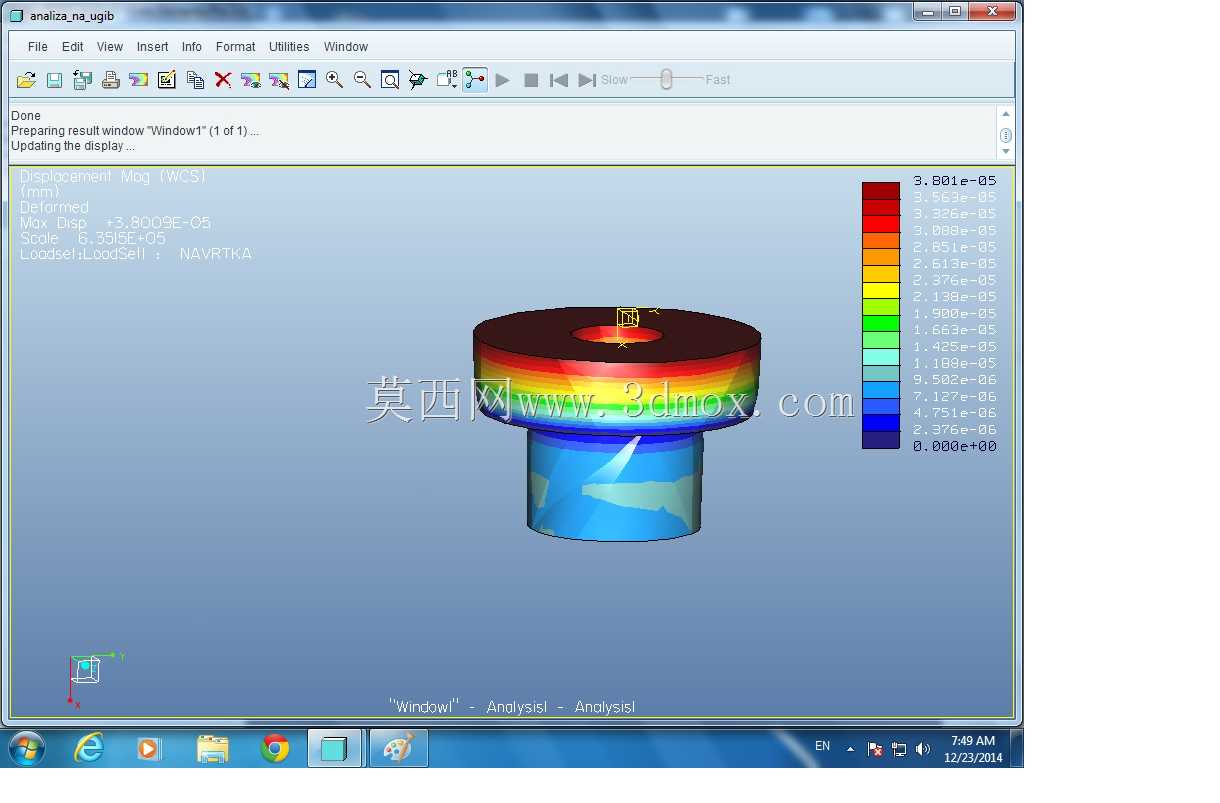

　　最大应力出现在法兰与下部圆柱的过渡圆角位置，该位置属于结构刚度突变区域，应力值远低于钢材的屈服强度，具备足够的安全余量；最大位移出现在法兰盘的外边缘位置，位移量处于微米级，完全满足常规传动工位的刚度要求，不会因为受载变形导致配合间隙过大、传动精度下降的问题。实际应用中，这类零件的安装边界需要注意，安装孔的孔径公差需控制在H7级别，与下部圆柱段采用间隙配合，装配时可在贴合面涂抹少量润滑脂，避免长期受载后接触面出现锈蚀粘连，后期拆卸维护难度提升；过渡圆角位置在加工时需严格保证圆角半径，避免加工出尖锐棱角导致应力集中系数大幅提升，降低零件的疲劳寿命。针对不同的应用场景，还可以对零件结构进行微调，比如用于腐蚀环境时可更换为不锈钢材质，

　　用于重载工位时可增大法兰盘外径提升压应力分散能力，用于频繁拆卸的工位可在法兰盘上增设拆卸螺纹孔，方便后期维护时将零件从安装孔中顶出。整个建模与仿真过程完全按照实际工程需求推进，没有冗余的结构设计，所有尺寸参数都匹配通用安装场景的边界要求，仿真结果验证了结构在额定载荷下的可靠性，可直接用于同类零件的设计参考，也可作为有限元静力学分析的教学案例，帮助初学者掌握回转体类零件的受力分析方法与结构优化思路。
