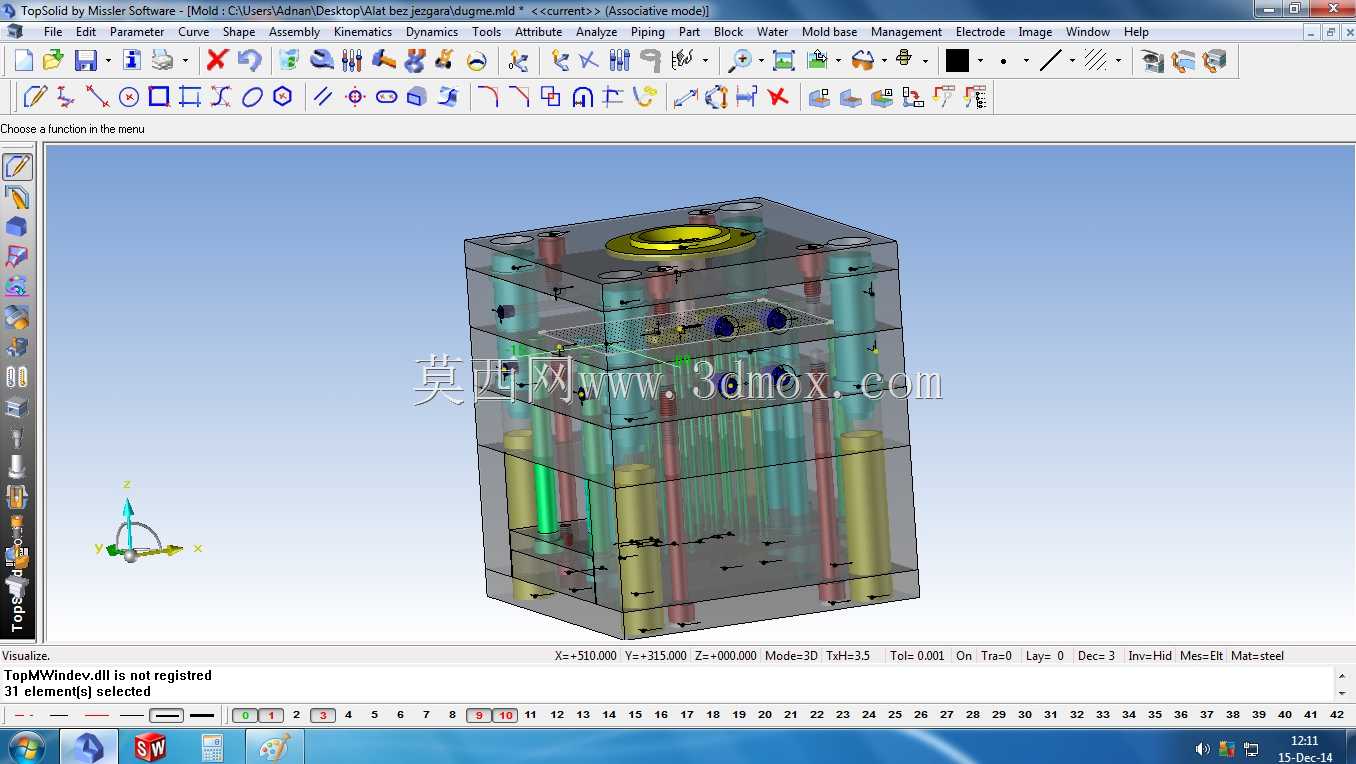

塑料注射模具顶出结构三维设计

　　这套塑料注射成型用的顶出模结构，是整套注塑模具里直接决定塑件脱模质量的核心功能部件，日常量产场景中，它安装在注塑机的动模侧，配合定模完成充模、保压、冷却后的塑件脱出动作，广泛适配日常家电外壳、消费电子结构件、通用工业塑料配件的批量注塑生产工序。从实际生产的工况需求出发，这套顶模的设计首先要平衡顶出力均匀分布和模具本身的结构刚性，整个模体采用方正的整体式模架基体，所有安装孔、导向孔、顶针过孔的位置都围绕型腔的排布做对称布局，避免顶出过程中出现偏载导致的塑件顶白、变形甚至顶穿问题。在结构设计逻辑上，这套顶模没有采用复杂的二次顶出结构，而是针对平板类、浅腔类塑料件的成型需求，用最稳定的直顶配合周边定位的方案，

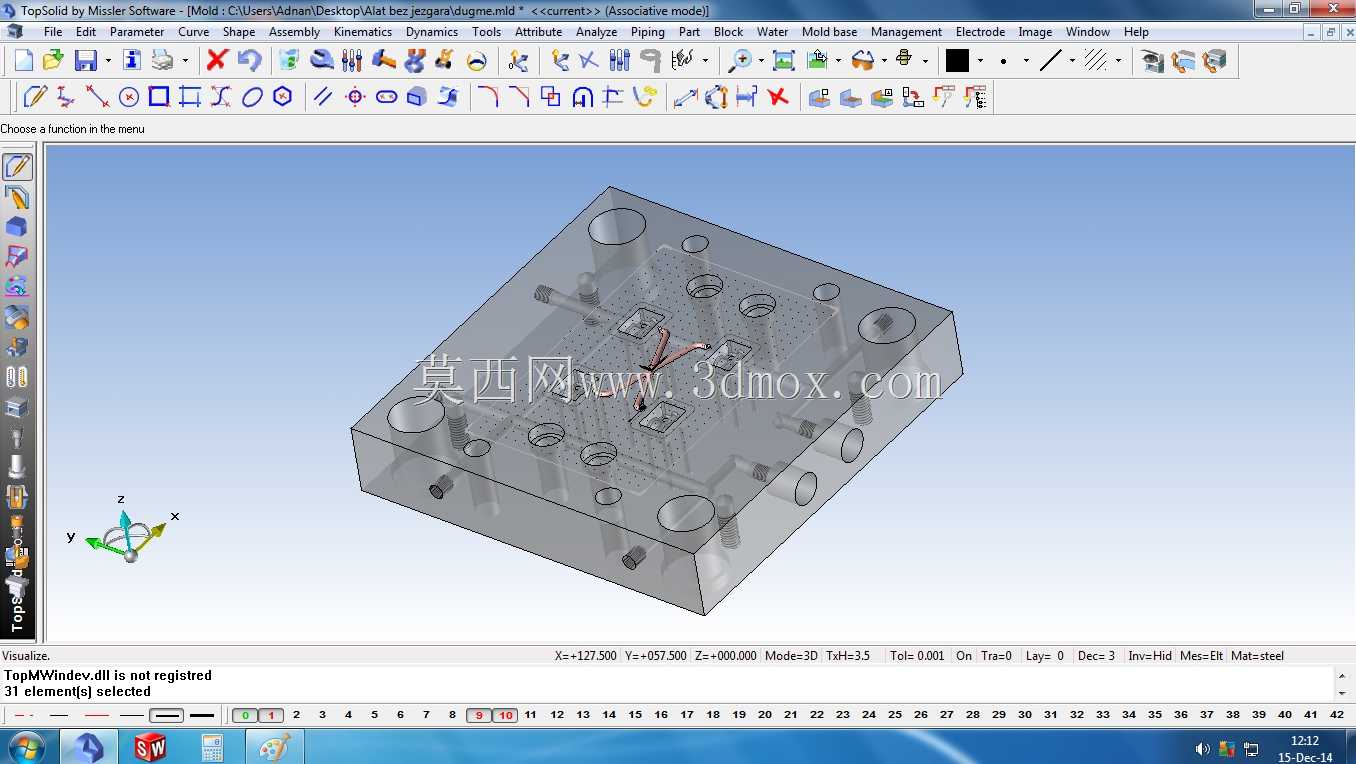

　　模体上分布的多组不同直径的圆孔，分别承担导向柱配合、顶杆安装、冷却水路接入、紧固螺丝锁附的功能，每个孔位的同轴度公差都控制在注塑生产允许的范围内，保证合模时和定模侧的精准对位，不会出现飞边、错模的量产缺陷。从安装边界来看，这套顶模的外形尺寸适配常规中小型卧式注塑机的模座安装空间，模体四周的基准面做了精磨处理，安装时可以直接靠紧注塑机动模座的定位基准，不需要额外做复杂的调模校正，模体上的沉头孔位置和通用标准模架的螺丝孔位完全匹配，现场装配时可以直接完成锁附，大幅减少模具上机的调试时间。在功能特性层面，这套顶模的顶出行程预留了足够的安全余量，针对常用的PP、ABS、PC等通用塑料的收缩率特性，顶针的排布位置避开了塑件的外观面，

　　全部设置在塑件的加强筋、安装柱等非外观区域，保证量产时塑件的外观面不会留下顶针痕迹，满足外观件的质量要求。同时模体内部预留的冷却回路接口，可以和整套模具的冷却系统连通，在生产过程中持续带走顶出区域的热量，避免顶出机构因为长期受热出现卡滞、磨损的问题，延长整套模具的连续生产寿命。设计过程中还充分考虑了模具维护的便利性，所有顶针孔、导向孔都做了贯通的排屑设计，生产过程中产生的少量塑料碎屑、模具磨损产生的金属粉末可以顺着孔道排出，不会在孔内堆积导致顶针卡滞，日常维护时只需要拆开模体的紧固螺丝，就可以快速更换磨损的顶针、导向套，不需要对模体做二次加工，降低模具的后期维护成本。针对注塑生产中常见的顶出不平衡问题，

　　这套顶模的顶针排布按照型腔的熔体流动阻力分布做了优化，在熔体填充末端、包紧力较大的区域适当加密顶针的排布，在包紧力较小的区域减少顶针数量，既保证顶出力足够克服塑件对模芯的包紧力，又不会因为顶针过多增加模具的加工成本和装配难度。模体上的导向孔采用了和导柱间隙配合的公差设计，合模时导柱先进入导向孔完成定位，再让模腔完全闭合，避免合模过程中顶针和定模侧发生碰撞，保护模腔的成型面不会被碰伤。在实际量产验证的逻辑里，这套顶模的结构可以适配单型腔或者多型腔的浅腔塑料件生产，当生产不同的塑件时，只需要更换对应的模芯镶件，调整顶针的长度和位置，就可以快速适配新的产品生产需求，不需要重新制作整套模架，大幅缩短新产品的模具开发周期，降低中小批量塑料件生产的模具投入成本。
