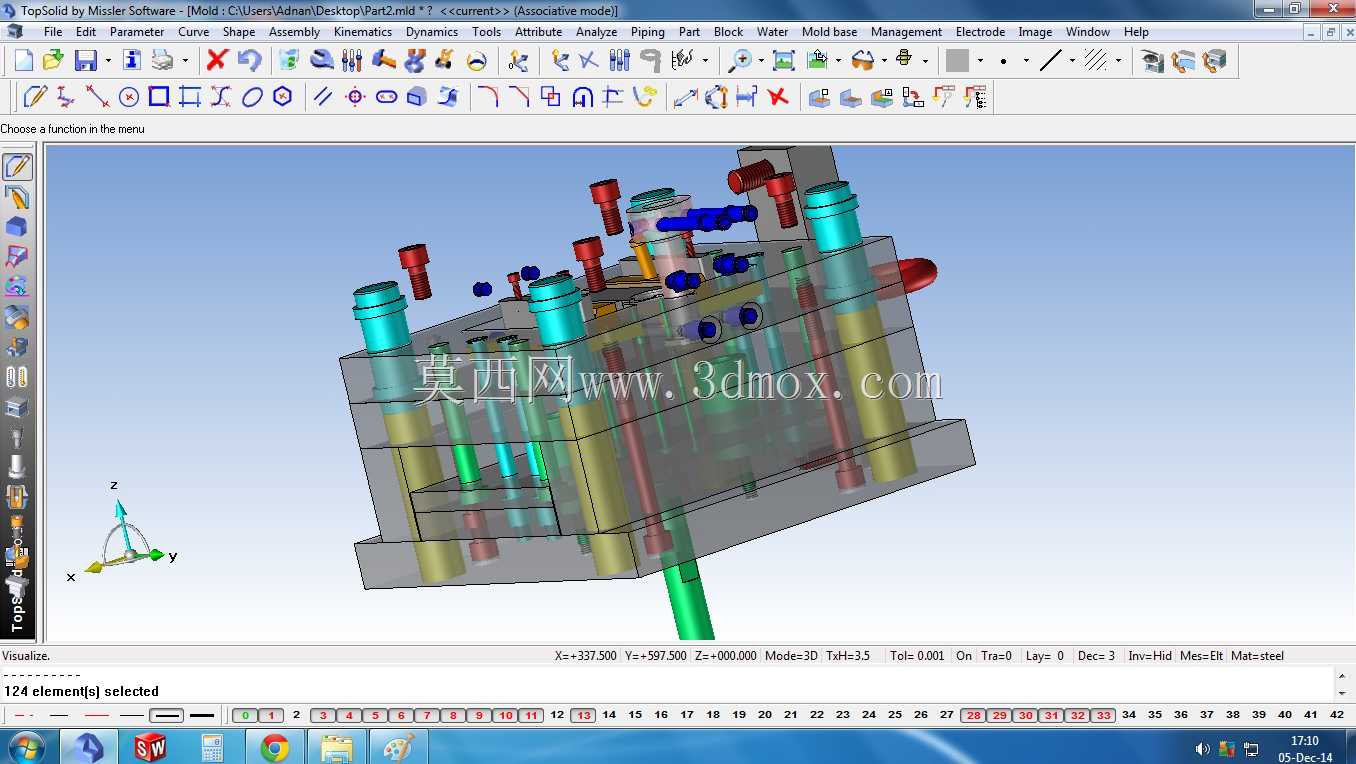

带冷却系统的注塑成型模具结构

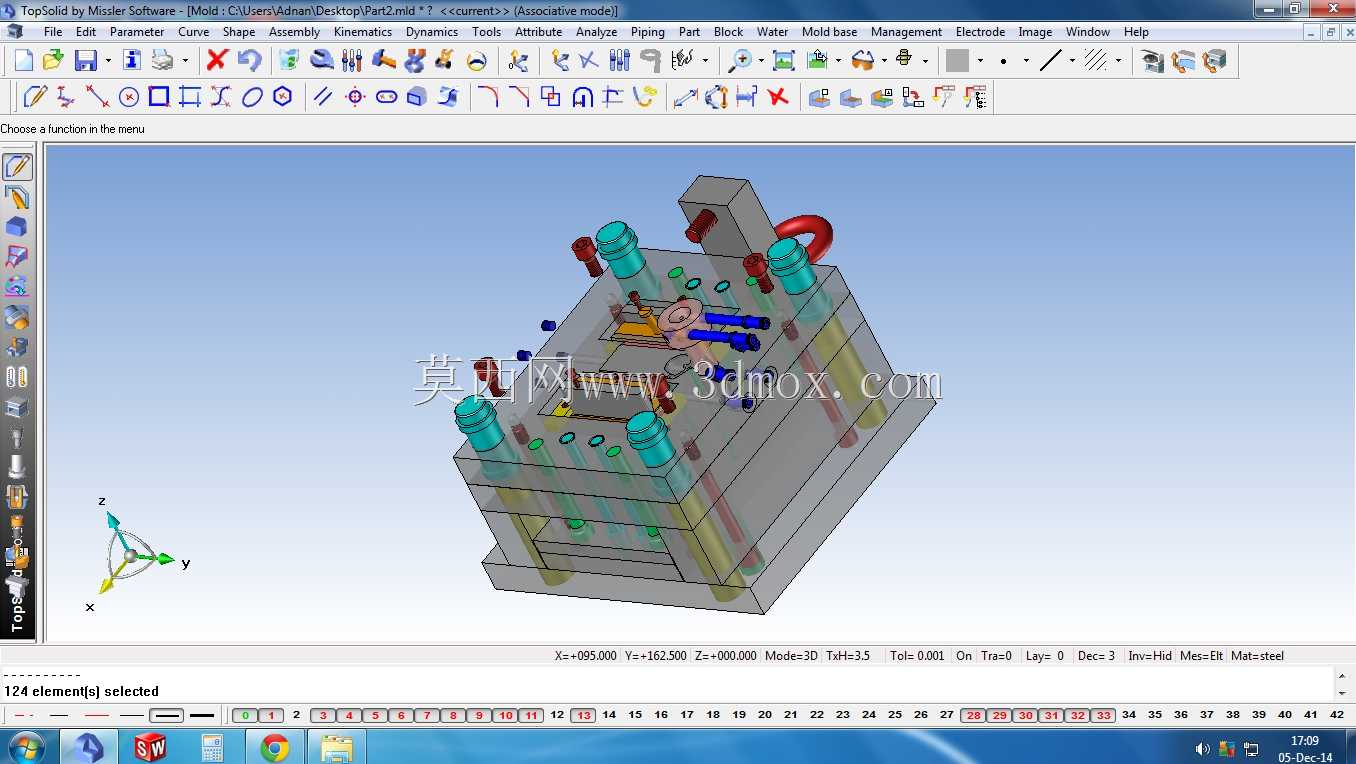

　　这套模具结构面向热塑性塑料注塑成型场景设计，适配中小尺寸结构件的批量生产需求，在消费电子外壳、家电结构件、汽车内饰小零件的生产场景中均能适配。整套结构围绕注塑成型的充模、保压、冷却、开模顶出全流程做了功能匹配，核心的冷却回路直接集成在浇口衬套周边，针对浇口位置温度最高、冷却最慢的痛点做了针对性的水路排布，能有效缩短整体成型周期，避免浇口位置出现缩痕、翘曲等成型缺陷。

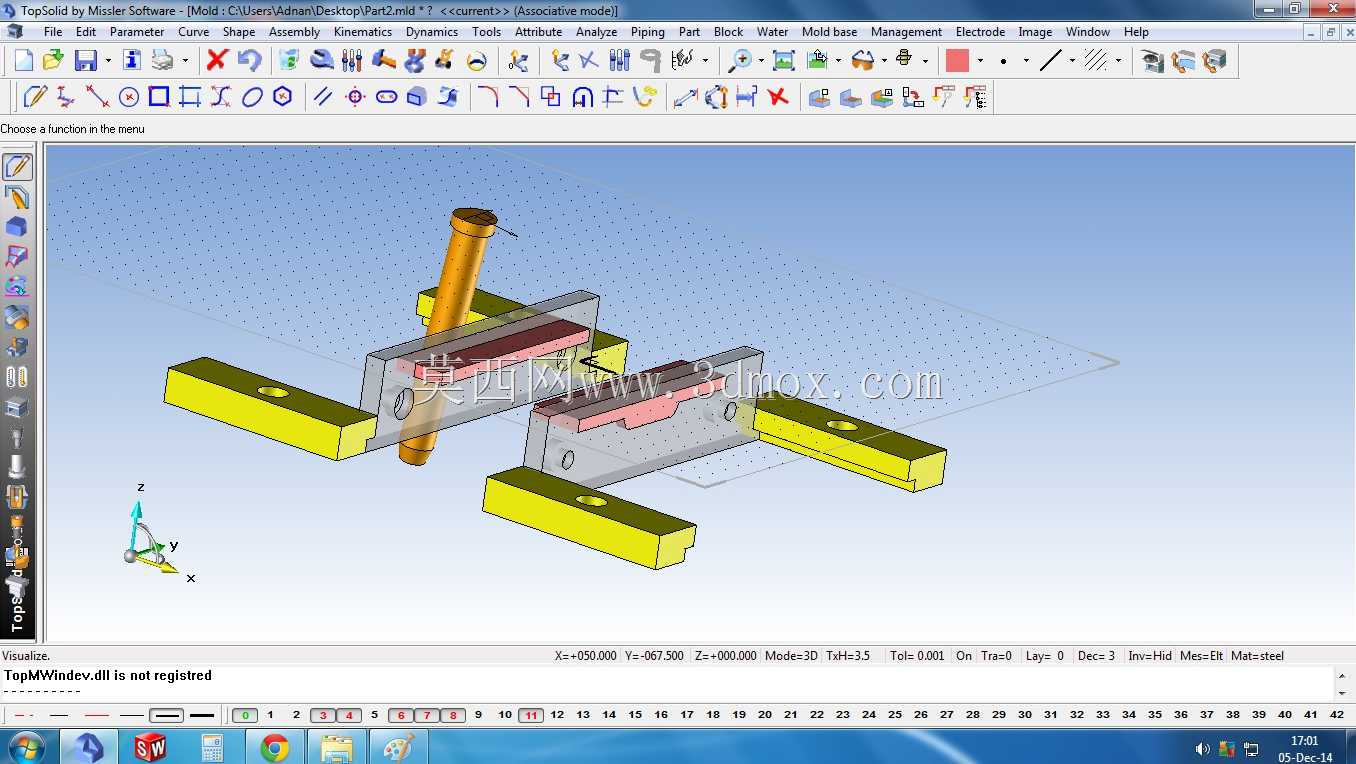

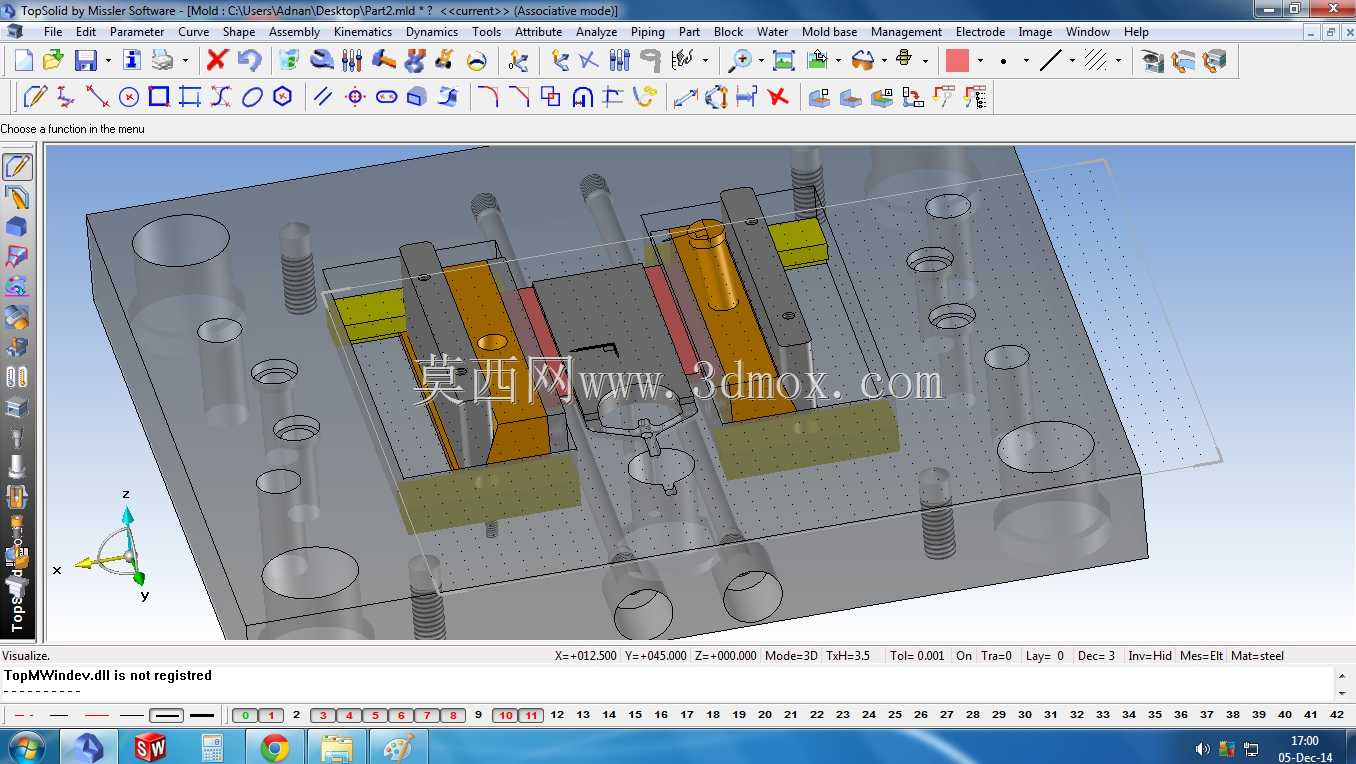

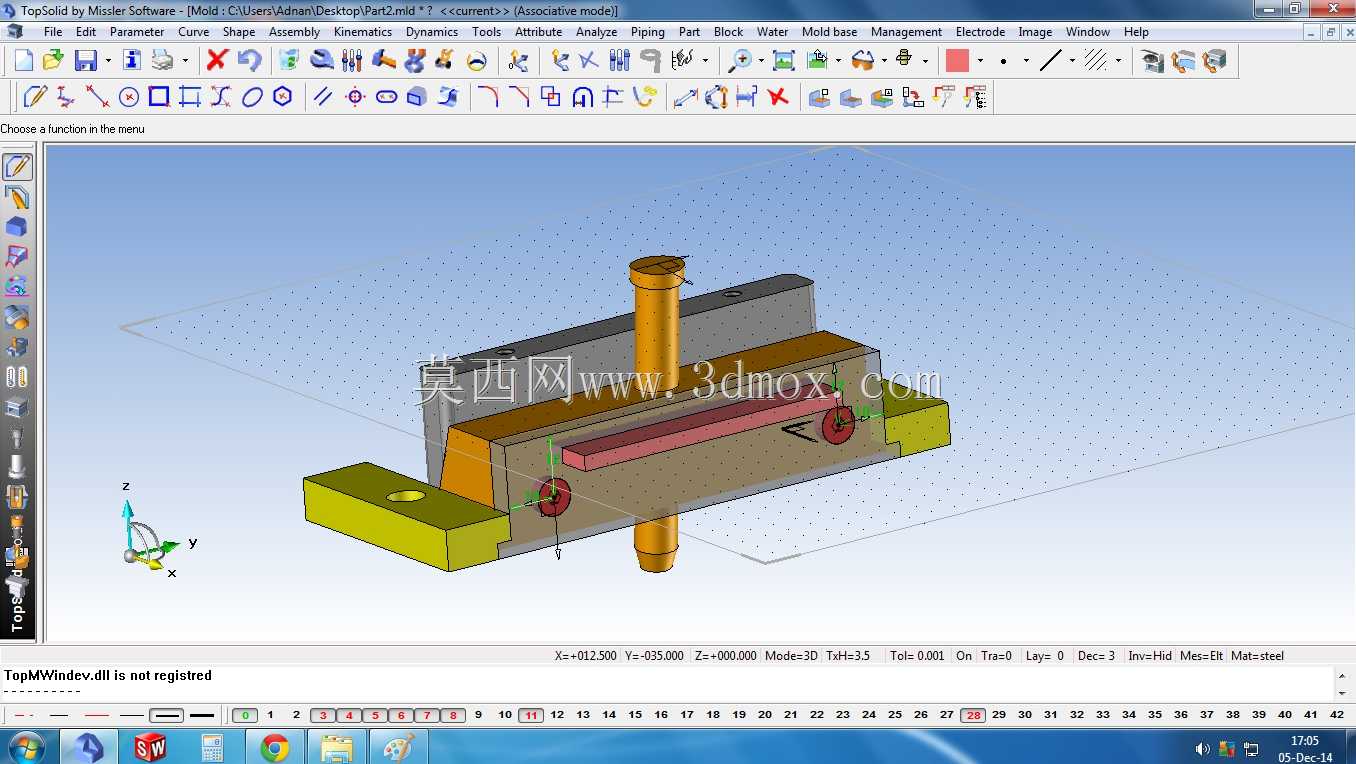

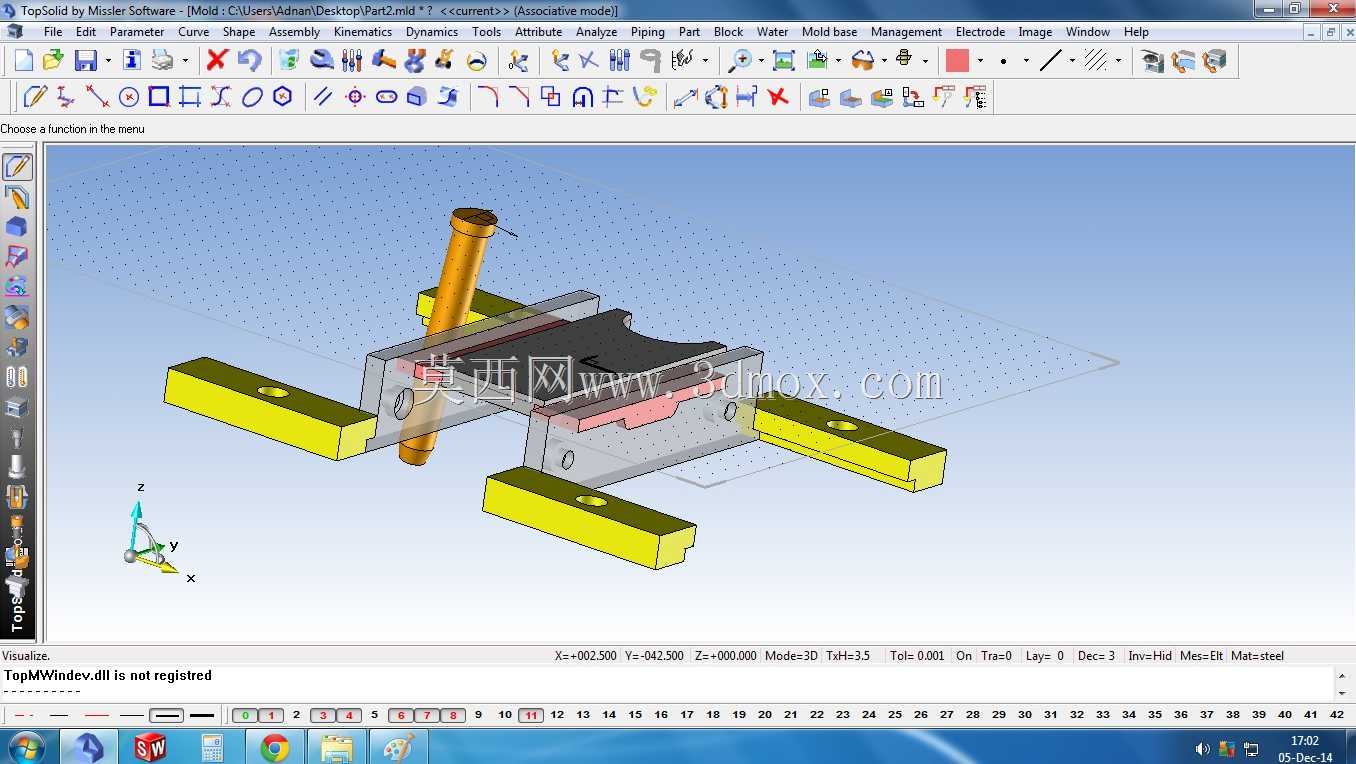

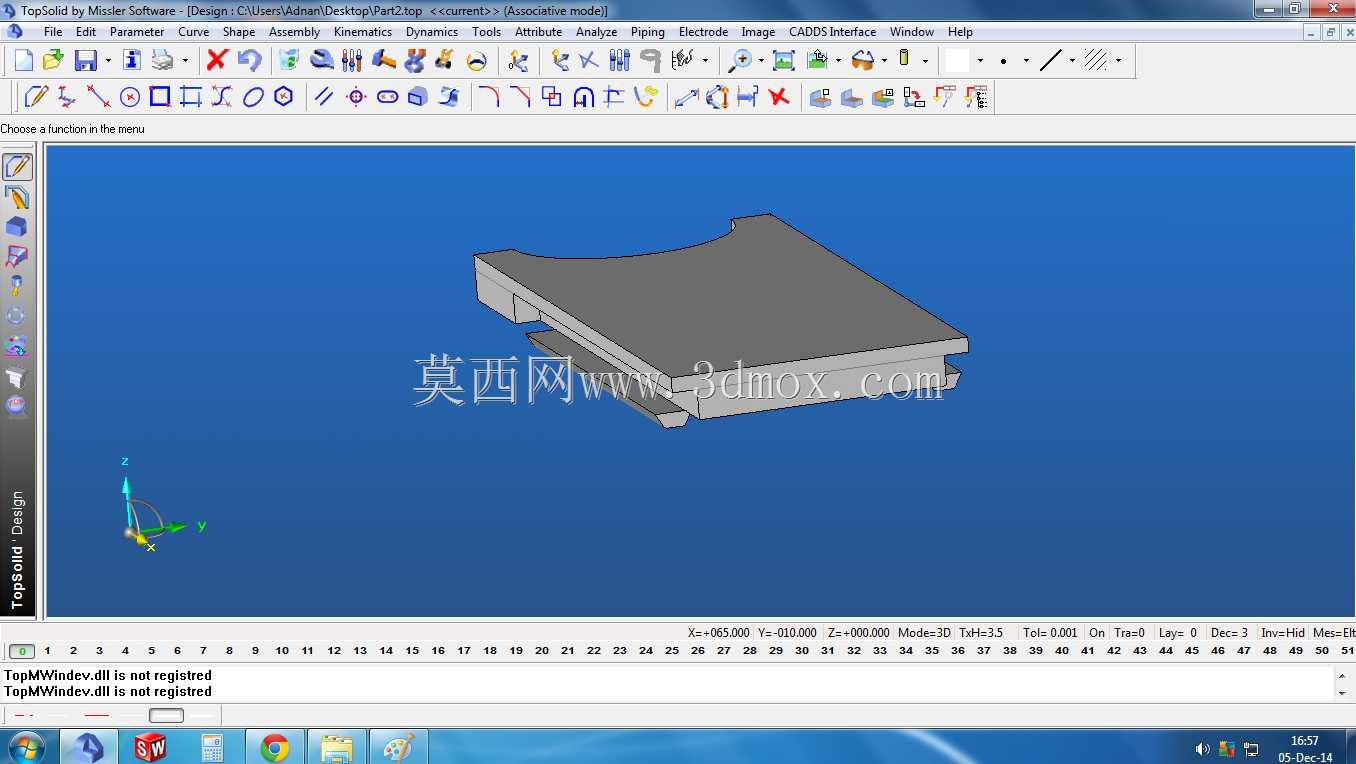

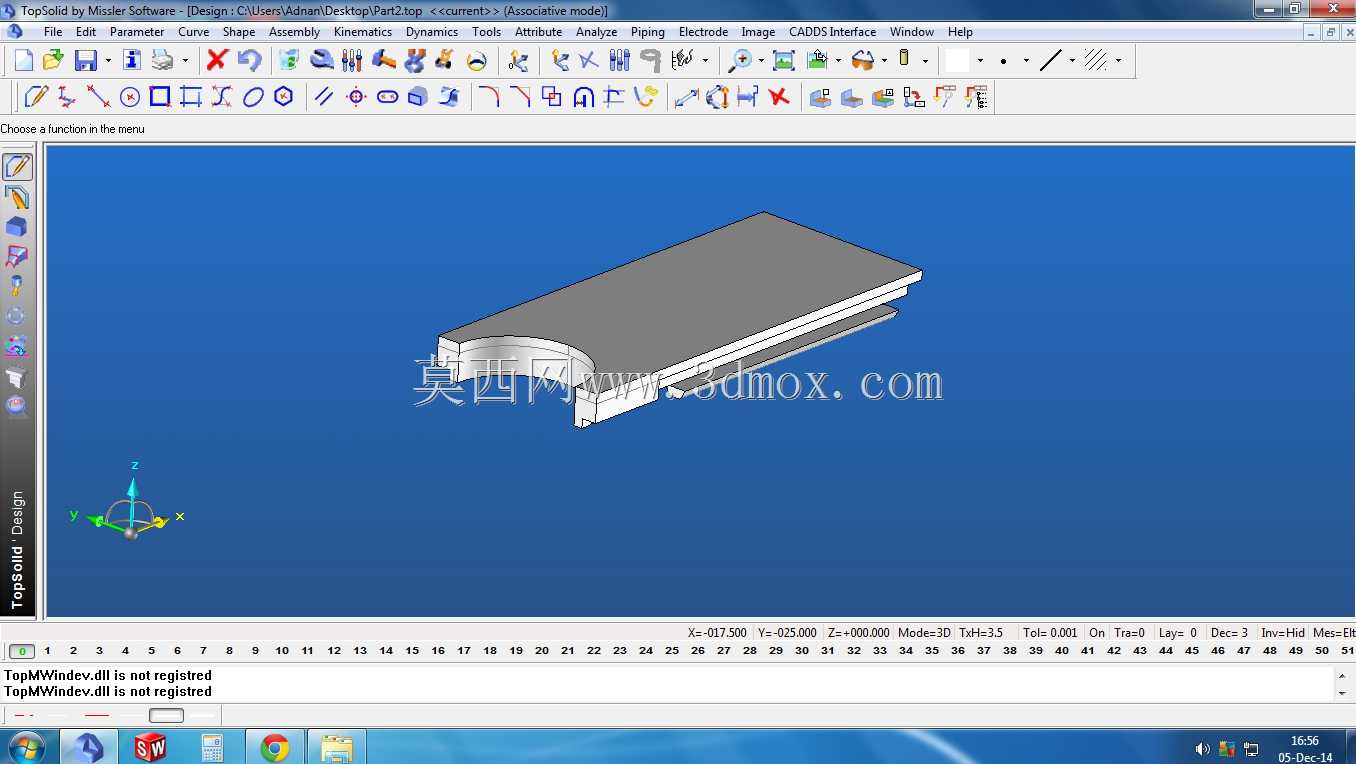

　　模具的动定模仁采用整体嵌入式安装结构，直接嵌入模架对应框槽内，通过周边的锁模块完成径向定位，安装时不需要额外做复杂的位置校准，能减少模架加工的精度要求，降低整套模具的制造成本。两侧的滑块结构采用斜导柱驱动的抽芯方案，角销作为滑块的定位锁紧部件，在合模状态下能承受注塑过程中型腔内的熔融塑料压力，避免滑块受压力偏移导致产品出现飞边、尺寸超差的问题。滑块的滑动面做了耐磨片镶嵌设计，长期生产过程中耐磨片磨损后可直接更换，不需要对滑块主体做二次加工，能大幅降低模具的维护成本。

　　顶出系统采用圆顶针与顶出块结合的排布方式，顶针位置对应产品的加强筋、柱位等包紧力较大的区域，顶出过程中受力均匀，不会出现顶白、顶穿产品的问题。整套顶出机构的导向通过模架上的导柱完成，顶出行程根据产品的脱模高度做了预留，顶出时不会出现顶出行程不足导致产品无法自动脱落的情况。模具上的塞子、管接头作为冷却回路的标准密封连接件，直接采用行业通用标准件，后期维护更换时不需要单独定制配件，能缩短维修停机时间。

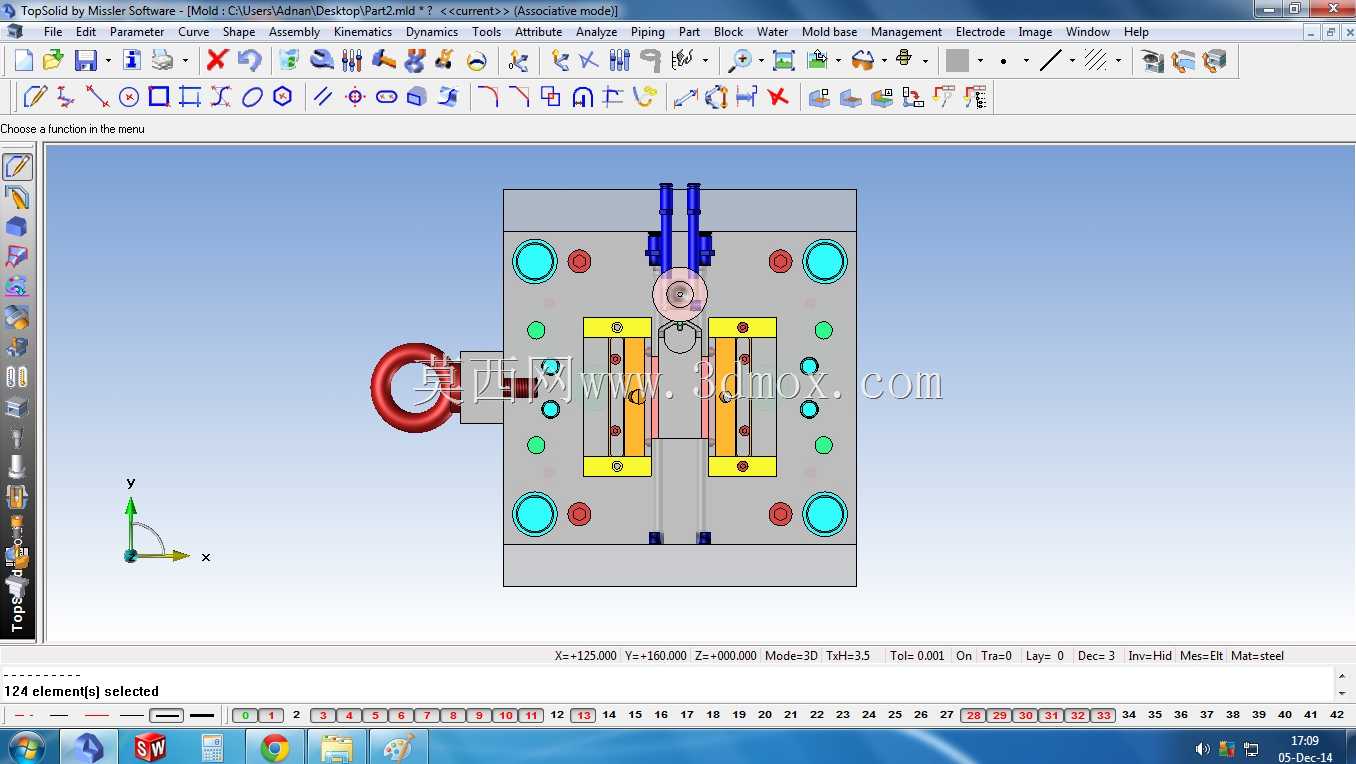

　　设计过程中对各部件的安装边界做了明确的尺寸约束，模架整体采用标准龙记模架的尺寸规格，可直接适配对应吨位的注塑机安装要求，不需要额外做安装孔位的改装。冷却回路的直径、水路间距按照成型材料的冷却速率参数做了匹配，针对ABS、PP等常用注塑材料的冷却效率做了平衡，既保证冷却均匀性，也避免水路距离型腔过近导致型腔壁强度不足的问题。滑块的抽芯行程根据产品侧凹结构的深度做了预留，抽芯过程中不会与其他部件出现运动干涉，合模时滑块与定模仁的贴合面做了楔紧角度匹配，锁模力能直接传递到滑块上，抵消注塑过程中的侧向压力。

　　整套结构的所有活动部件都做了润滑槽设计，长期生产过程中可定期加注润滑脂，减少部件磨损，提升模具的整体使用寿命。模具的排气槽开设在分型面周边以及滑块的贴合位置，能在充模过程中快速排出型腔内的空气，避免产品出现烧焦、缺胶等成型缺陷。定位系统采用导柱导套加零度精定位的组合结构，合模过程中导柱先完成初定位，精定位结构再做最终的位置校准，保证动定模仁的同轴度，避免产品出现错边、壁厚不均的问题。
