手持式塑料冰铲清洁刮具结构设计

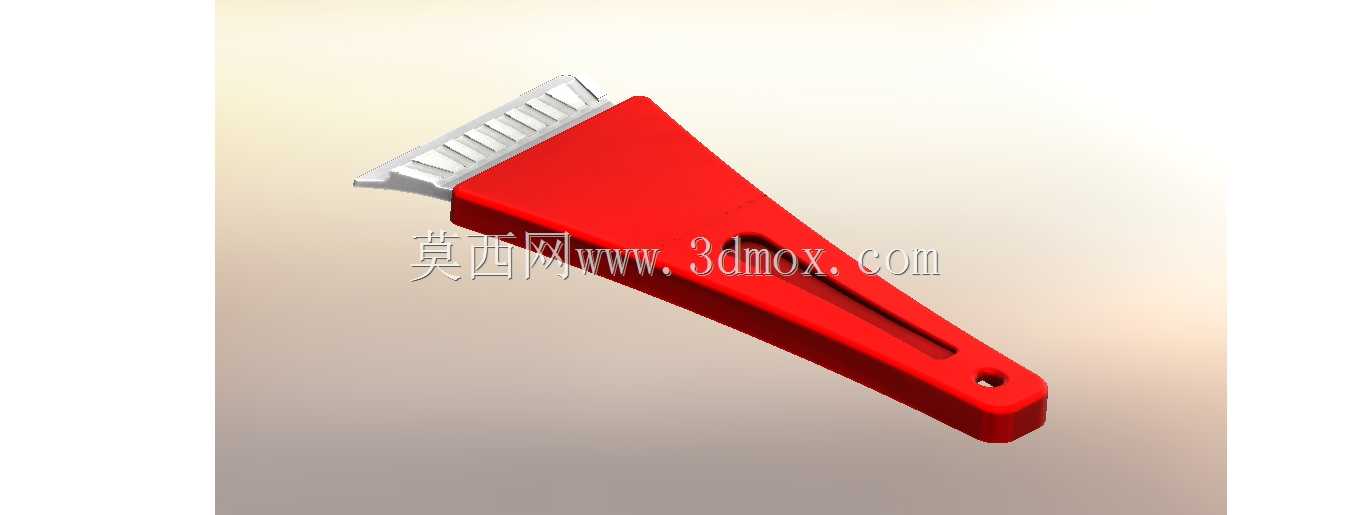

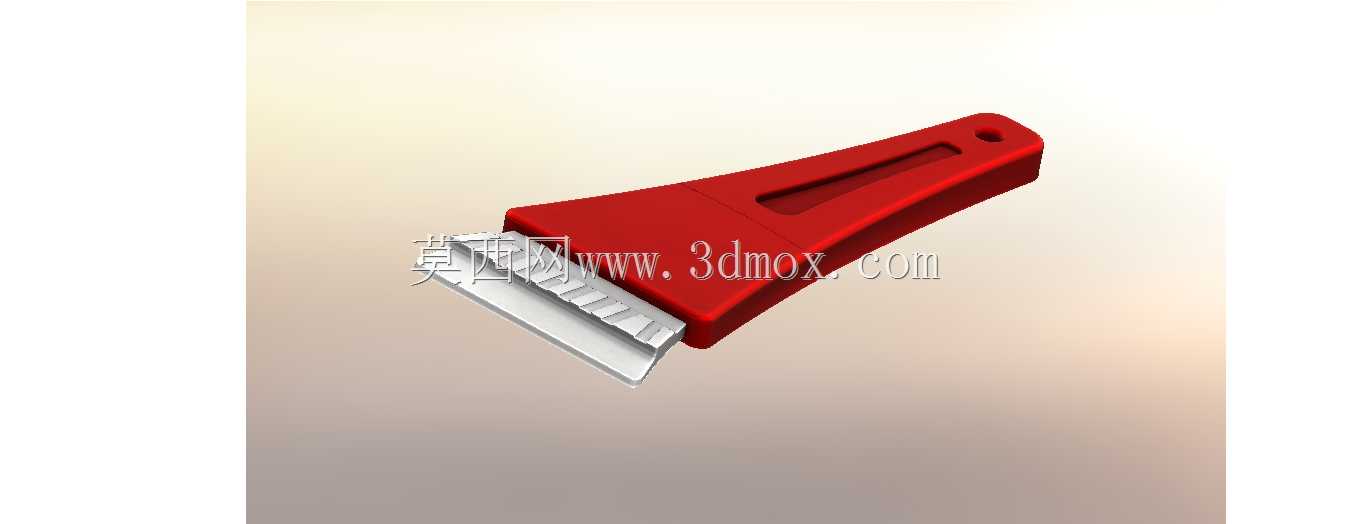

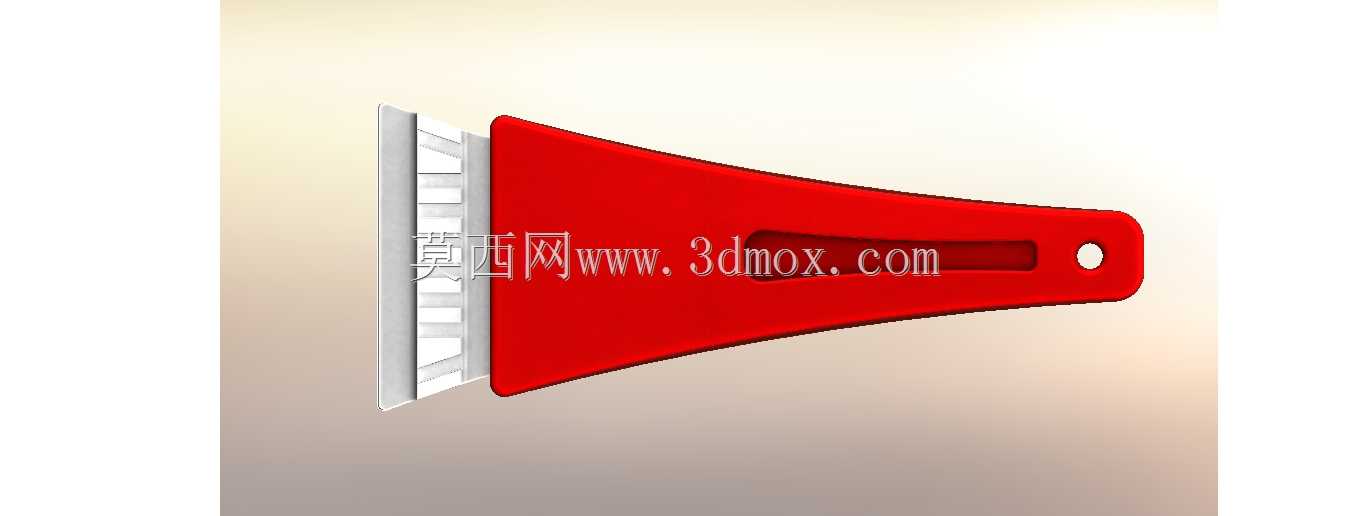

　　这款手持刮具主要面向低温环境下的薄冰、霜层清理场景，除了适配眼镜镜片的冰霜清洁需求，也可延伸用于车载玻璃边角薄霜、小型电子设备屏幕凝冻层、精密仪器表面薄冰的清理作业，相比常规硬质金属铲具，其塑料基体不会对被清洁表面造成划伤，适配对表面光洁度要求较高的清洁场景。从功能特性来看，整体结构分为握持手柄与铲刀工作端两部分，手柄采用楔形收窄设计，从工作端向尾部逐步收窄，既保证了握持时的贴合度，也能让手部施加的下压力均匀传导至铲刀刃口位置，避免施力偏移导致的铲刀翘边问题。手柄尾部设置的圆形挂孔，可适配常规挂钩、挂杆的收纳需求，方便工具在工位、家用场景下的悬挂存放，减少桌面占用空间。设计阶段优先考虑了注塑成型的工艺可行性，

　　整体外壳采用一体化注塑结构，没有复杂的侧抽芯结构，模具分型面设置在手柄厚度方向的中部分型线上，浇口位置选在手柄尾部端面，成型后浇口残留可通过简单打磨处理，不会影响手柄握持的手感。手柄表面设置的长条形凹槽结构，一方面是作为加强筋提升手柄整体的抗弯曲强度，避免施力过大时手柄出现弯折断裂，另一方面也能增加握持时的摩擦力，在戴手套操作或者手部沾水的情况下，减少工具滑脱的概率。铲刀部分采用金属嵌件注塑的结构，金属刃口嵌入塑料基体的卡槽内，装配时通过过盈配合加结构卡扣固定，不需要额外的粘接或者螺丝紧固，减少装配工序的同时，也避免了紧固件在低温环境下出现锈蚀松动的问题。刃口采用平直微斜的角度设计，刃口与手柄握持平面呈12度左右的夹角，

　　握持时手腕保持自然舒展状态即可让刃口完全贴合待清洁表面，不需要刻意调整手腕角度，长时间操作也不容易产生手部疲劳。从尺寸边界来看，整体长度控制在110mm左右，手柄最宽处为35mm，厚度为12mm，刃口工作宽度为40mm，整体尺寸适配单手握持操作，可放入常规的工具包、眼镜盒侧袋内携带，不会占用过多收纳空间。刃口突出塑料基体的长度为8mm，既保证了足够的刮削深度，也避免刃口突出过长导致的受力变形问题，塑料基体在刃口两侧设置了1mm的挡边，可限制刃口切入的深度，避免用力过大时刃口刮伤下方的被清洁表面。结构设计时还考虑了不同使用场景的受力情况，通过有限元模拟验证，在手柄中部施加50N的垂直下压力时，手柄最大形变量为0.2mm，

　　远低于塑料材料的屈服形变阈值，金属刃口的最大应力集中位置在嵌件与塑料的结合处，通过在结合位置设置圆角过渡，可将应力集中系数降低30%以上，避免长期使用后嵌件出现松动脱落的问题。针对低温使用场景，基体材料选用耐低温的PP塑料，在零下20摄氏度的环境下仍能保持足够的冲击强度，不会出现低温脆裂的问题，金属刃口选用不锈钢材质，表面做钝化处理，不会在清洁过程中留下金属划痕，也不容易在潮湿环境下生锈。整体结构没有多余的装饰性设计，所有的外形结构都服务于功能需求，手柄的曲面造型完全贴合人手握持时的指腹轮廓，没有尖锐的棱角，握持时不会出现硌手的问题，边缘位置都做了R1以上的圆角处理，注塑成型后不需要额外的飞边打磨工序，降低生产加工的成本。
