弯管出水龙头结构三维设计

　　日常厨卫空间、公共盥洗区域的出水终端，这类弯管结构的出水构件是应用频次极高的五金部件，区别于直出式水嘴，弯管构型能够灵活调整出水落点，适配不同高度的盛水容器、不同角度的用水需求，避免直出水时水花飞溅、容器放置受限的问题。从实际使用场景来看，这类构件既可以搭配台盆作为面盆出水终端，也能适配洗菜盆、实验室水槽、商用清洗台等场景，弯管的延伸长度直接决定了出水覆盖范围，设计时需要结合安装基面的尺寸，预留足够的操作空间，避免弯管转动时与台盆边缘、墙面置物架发生干涉。

　　从功能特性上看，该构件集成了管路连接、出水导向、启闭控制三个核心功能，下端的连接端采用标准管螺纹结构，能够直接与墙面或台盆下方的给水管道对接，螺纹段的长度需要匹配墙面预埋接头的深度，保证连接密封性的同时，不会因为螺纹过长顶坏管路内部密封件，也不会因为螺纹过短导致连接松动、漏水。弯管部分采用平滑圆弧过渡，没有直角弯折结构，一方面能够降低水流经过管路时的阻力，减少出水时的紊流噪音，另一方面也能避免管路内部积水残留，长期使用后减少水垢堆积的概率，降低管路堵塞的风险。端部的出水头集成了起泡器安装位，能够将水流与空气充分混合，让出水更柔和，减少飞溅，同时也能在一定程度上起到节水效果。

　　设计过程中，首先需要确定安装边界条件：安装基面到出水嘴的垂直高度要满足常规盛水容器的放置需求，弯管的水平延伸长度要覆盖台盆的中心区域，避免出水落在台盆外侧；弯管的转动角度范围需要做限位设计，避免转动角度过大导致管路缠绕、接头松动。管壁厚度的选取需要匹配常规市政给水压力，保证在0.1-0.6MPa的常规供水压力下，管壁不会出现变形、开裂，同时也要兼顾材料成本，避免壁厚过大造成材料浪费。连接端的密封槽位置、尺寸需要匹配标准橡胶密封圈的规格，保证装配后密封可靠，不需要额外缠绕生料带也能实现无渗漏连接。

　　从结构细节来看，弯管与阀体的连接部位采用旋转密封结构，能够支持弯管在水平方向360度旋转，旋转阻尼需要调整到合适区间，既不会因为阻尼过小导致弯管随意转动移位，也不会因为阻尼过大造成用户转动操作费力。端部的出水嘴采用可拆卸结构，方便后期清理起泡器堵塞的杂质、更换老化的起泡器组件，不需要整体更换整个出水构件，降低后期维护成本。整体外形采用流畅的曲面过渡，没有尖锐棱角，避免日常使用时磕碰划伤，表面处理的基准面也在建模时做了预留，方便后续做镀铬、拉丝等表面处理，提升构件的耐腐蚀性能与外观质感。

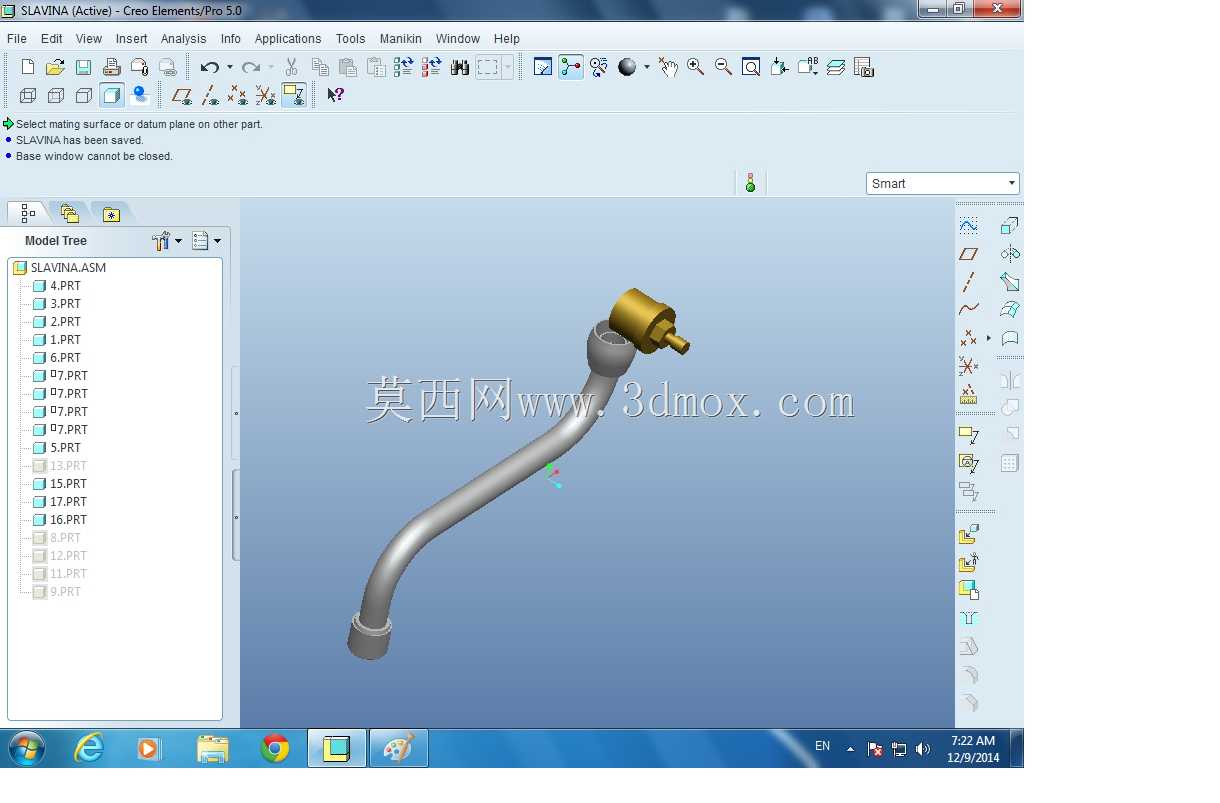

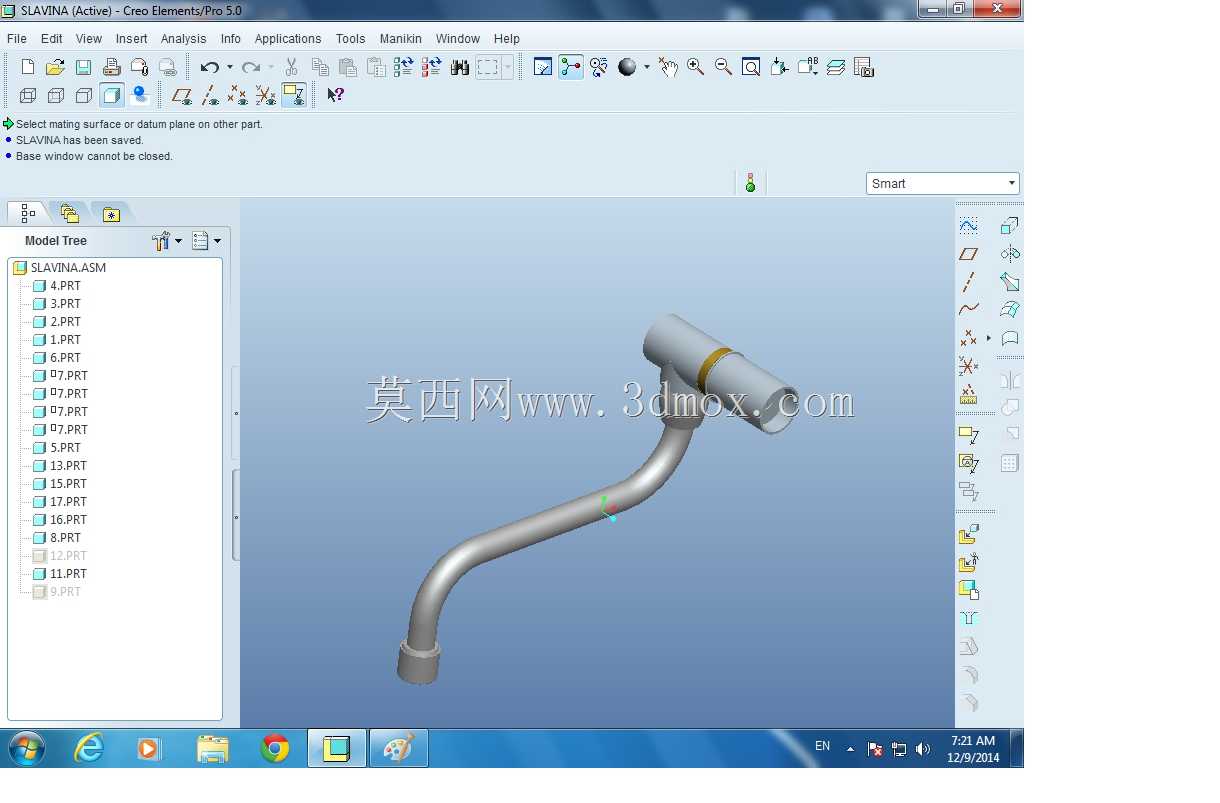

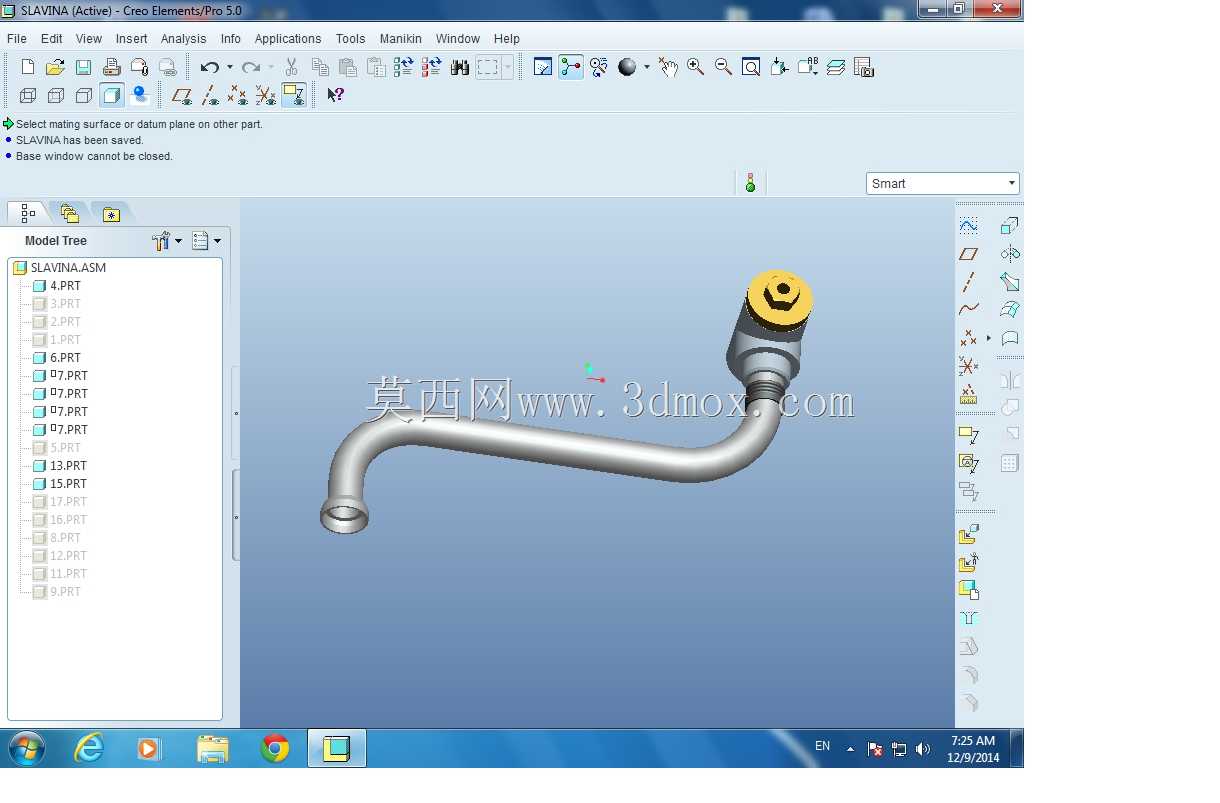

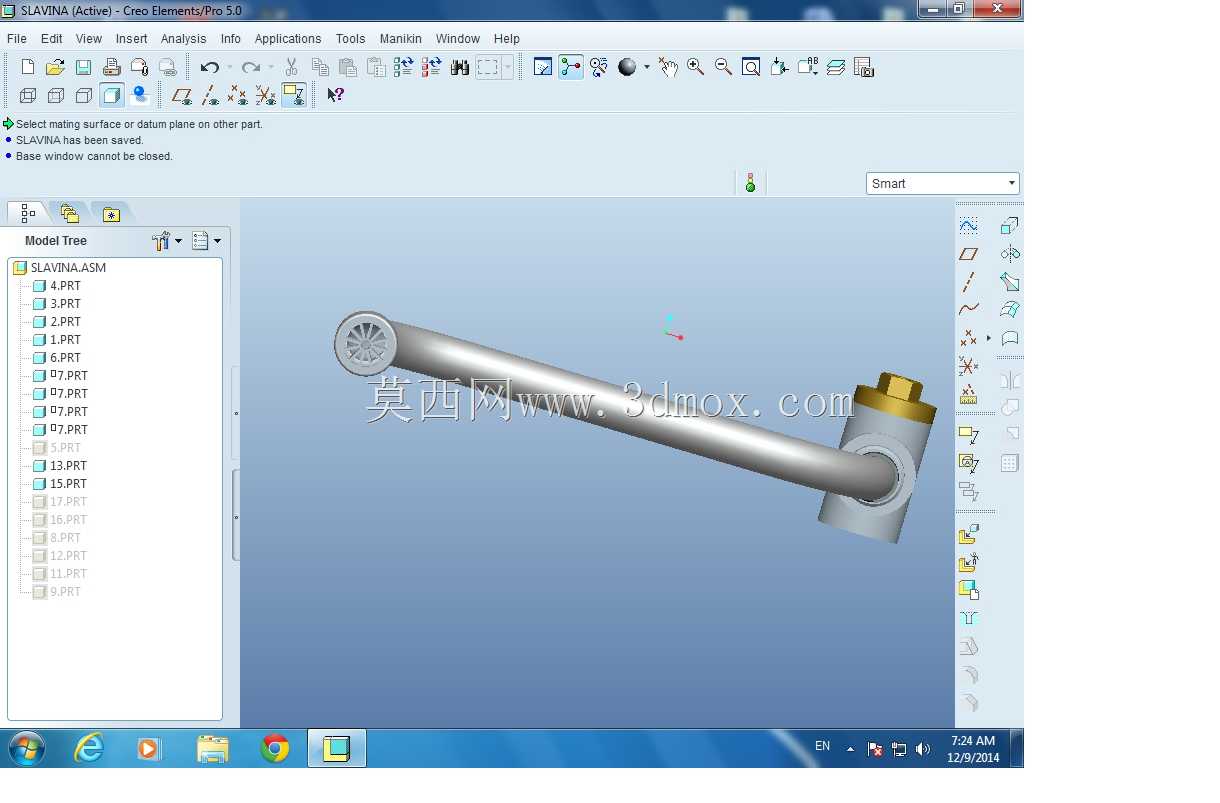

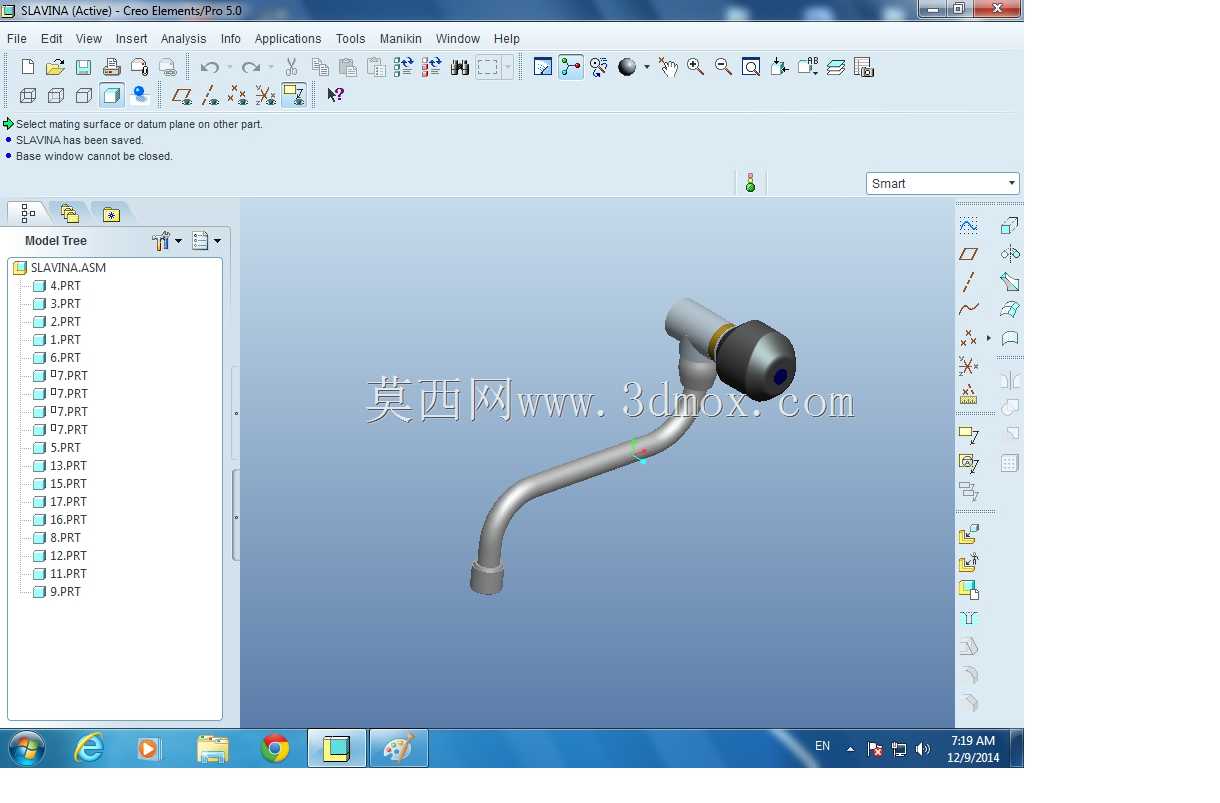

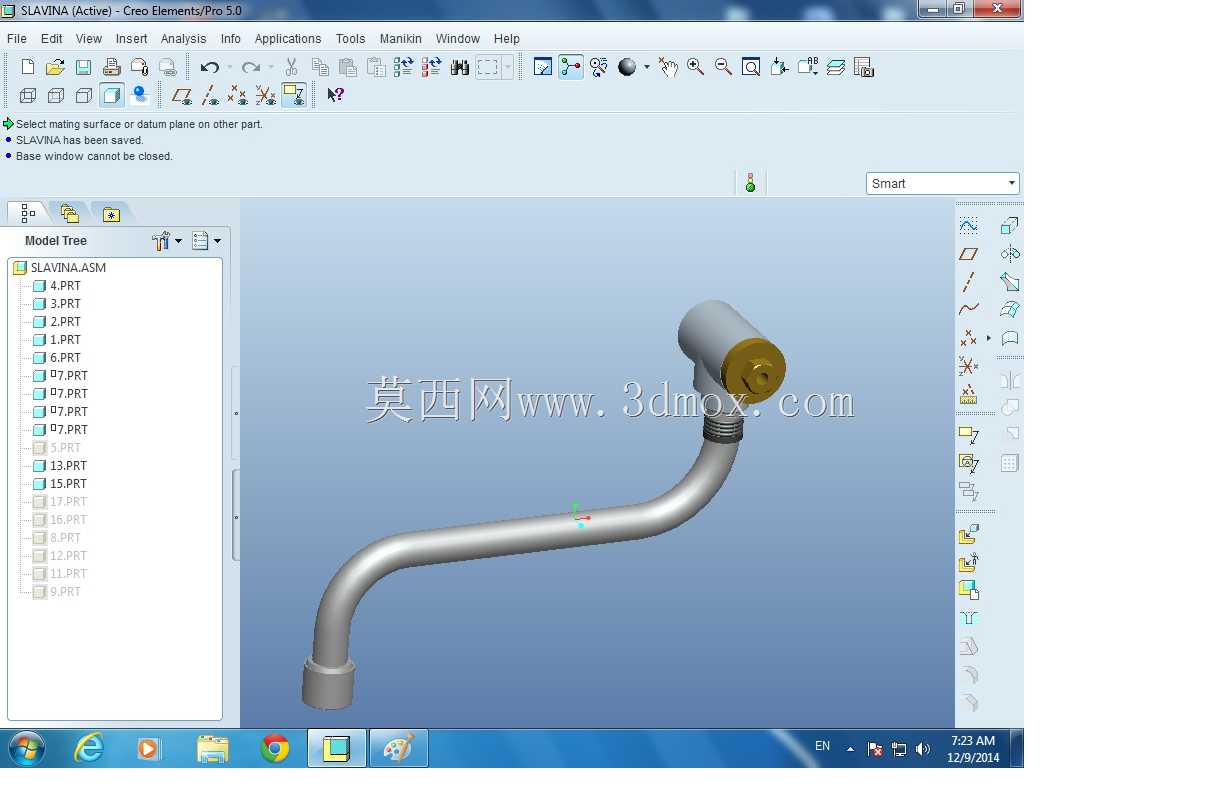

　　建模过程中，管路内部的流道做了等径处理，整个弯管段的通径保持一致，避免局部通径缩小造成水流阻力增大、出水流量不足的问题；流道与外壁的壁厚保持均匀，避免后续注塑或铸造加工时出现壁厚不均导致的缩痕、变形缺陷。各个连接部位的配合公差按照五金件的通用公差标准选取，旋转配合部位采用间隙配合，密封部位采用过渡配合，既保证装配顺畅，也能保证密封性能。安装时需要注意，连接端与给水管道对接时，扭矩不能超过规定值，避免螺纹滑牙或者阀体开裂；弯管旋转部位的润滑脂采用食品级润滑脂，避免对出水造成污染，符合饮用水接触部件的卫生要求。
