8mm槽宽BR系列工业铝型材截面设计

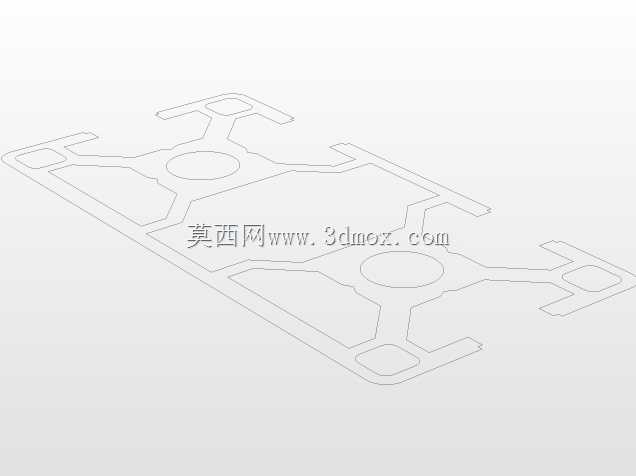

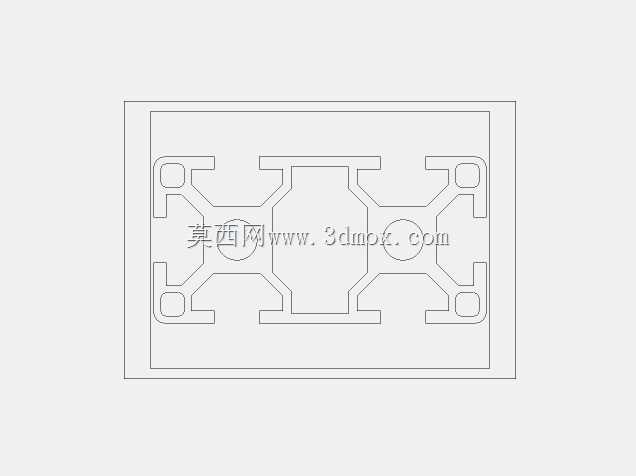

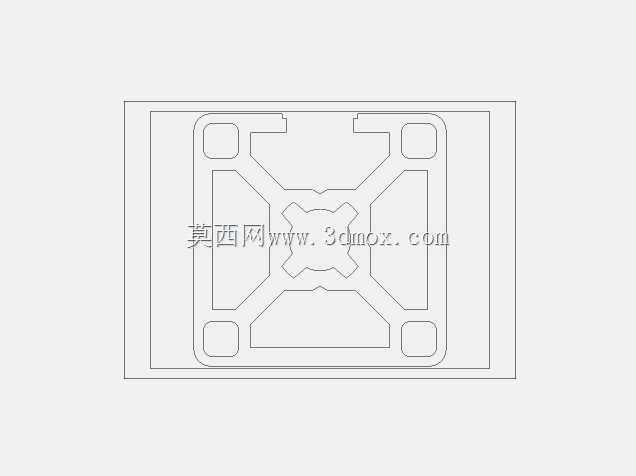

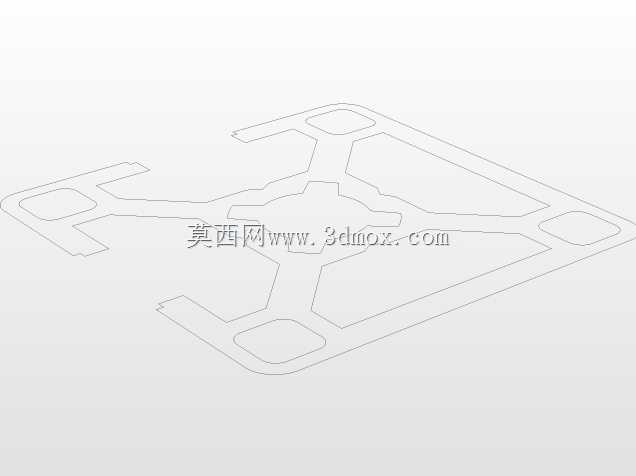

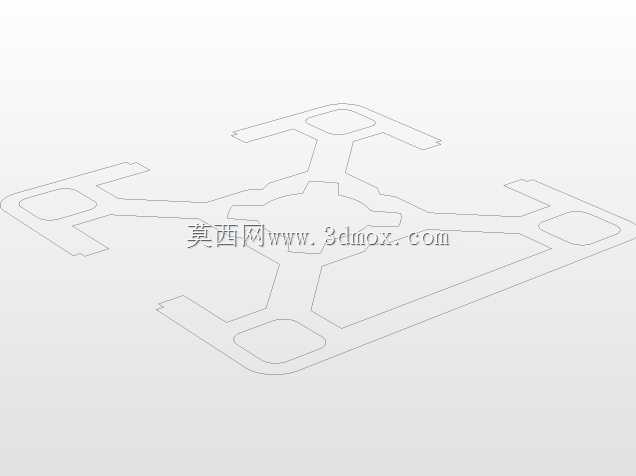

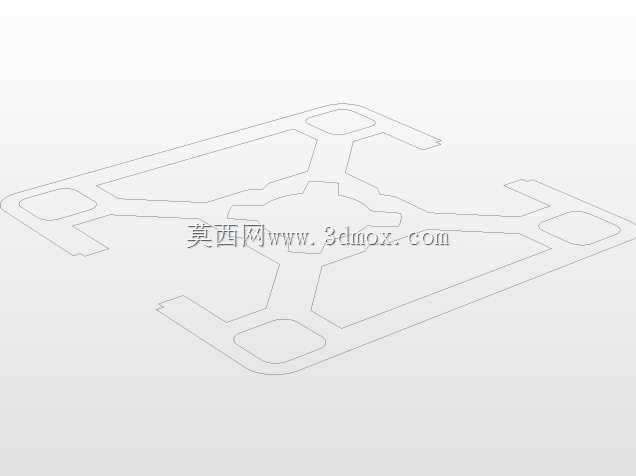

　　在自动化产线搭建、设备机架拼装、工业防护围栏布设这类场景里，铝型材的选型直接决定了整体框架的刚性、装配效率与后期改造成本，8mm槽宽的BR系列铝型材，是中型载荷框架场景里的常用选型，适配多数常规工业装配的需求。这类型材的截面设计，核心围绕槽口的通用适配性做考量，8mm的槽宽是行业内应用极广的通用槽型尺寸，可兼容标准的T型螺栓、方形螺母、弹性扣件等全套连接配件，不需要单独开模定制紧固件，现场装配时可以根据实际走线、装配件的位置灵活调整安装点位，不需要提前在型材上预钻固定孔，大幅降低现场施工的调整成本。从截面结构来看，这款型材采用对称式中空腔体设计，四个角位设置了带圆角的加强筋结构，中间的X型加强肋将整个腔体分隔为四个独立的受力腔，

　　既可以在同等米重下提升截面的抗扭、抗弯性能，也能在型材挤压生产时保证金属流速均匀，避免截面出现壁厚不均、变形超差的问题。四个角的安装槽位做了等距对称设计，不管是做面与面的垂直拼接，还是做45度角的斜向连接，都能保证配件安装时的贴合度，不会出现槽位错位导致螺栓无法滑入的问题。实际应用中，这类8mm槽的BR型材常用来搭建中小型设备的主机机架、输送线的侧边支架、车间的工位工作台框架、设备外围的安全防护网支架，单根型材的长度可以根据实际设计需求任意裁切，配合对应的角件、连接板、脚轮、脚杯等配件，可以快速拼装出不同尺寸、不同承载要求的框架结构，后期如果需要调整设备布局、增加功能附件，只需要在对应槽位加装紧固件即可，

　　不需要对原有框架做大规模拆解改造。设计这类型材截面的时候，需要重点把控几个安装边界尺寸：首先是槽口的开口尺寸要严格控制在通用配件的适配公差范围内，保证T型螺栓可以顺畅滑入槽内，同时槽口的收口强度要足够，避免螺栓锁紧时出现槽口涨开变形的问题；其次是型材的外壁厚度、加强筋的厚度要匹配对应载荷要求，在满足刚性要求的前提下尽可能控制米重，降低材料成本；另外截面的所有外角、内角都要做合理的圆角处理，既可以避免挤压生产时出现应力开裂，也能防止装配过程中锐边划伤操作人员。在做三维建模的时候，需要严格按照挤压工艺的要求做截面的公差约束，所有的壁厚要尽可能保持均匀，避免出现壁厚差过大导致挤压时出料弯曲、扭拧的问题，

　　槽位的尺寸要预留后续表面处理的膜厚空间，保证阳极氧化或者喷塑处理之后，槽内尺寸仍然在配件的适配公差范围内。这类模块化的铝型材设计，核心优势就是通用性强、装配灵活，不需要针对每个框架项目单独做焊接件的设计加工，所有的连接都是可拆卸的螺栓连接，既可以缩短项目的交付周期，也能在项目迭代的时候重复利用型材材料，减少工业耗材的浪费。在设备选型的时候，需要根据框架的实际承载高度、载荷重量、动载荷冲击情况选择对应壁厚的型材，8mm槽的BR系列型材覆盖了从轻型到中型的多种截面规格，可以满足大部分常规工业场景的使用需求，搭配对应的端盖、密封条、槽条等附件，还可以实现框架的走线隐藏、表面封边等功能，让整体框架的外观更整洁，同时避免槽内积灰、落入杂物影响后续配件安装。
