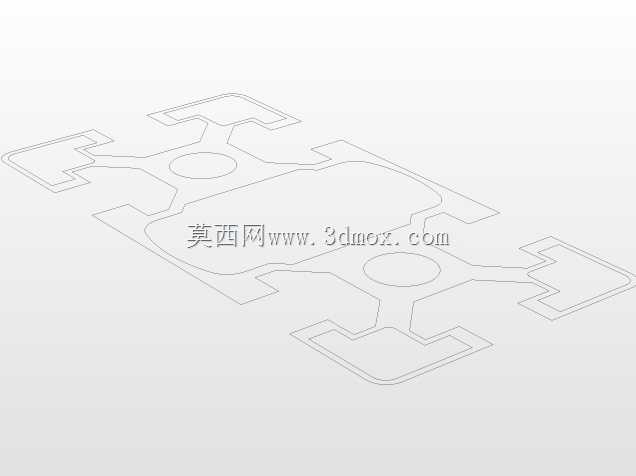

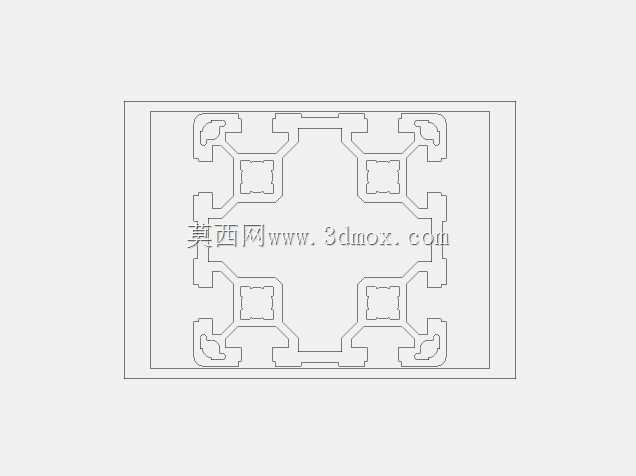

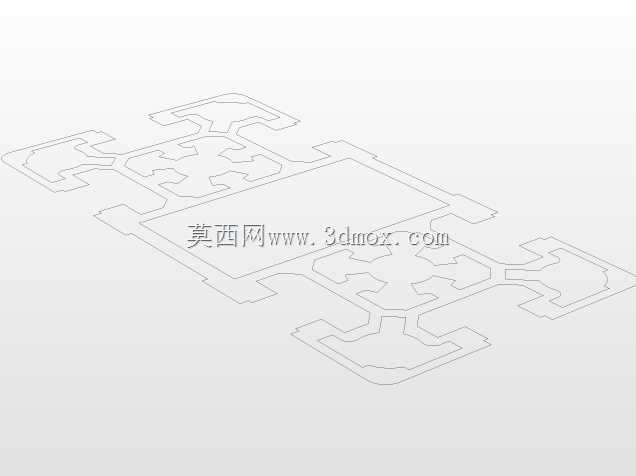

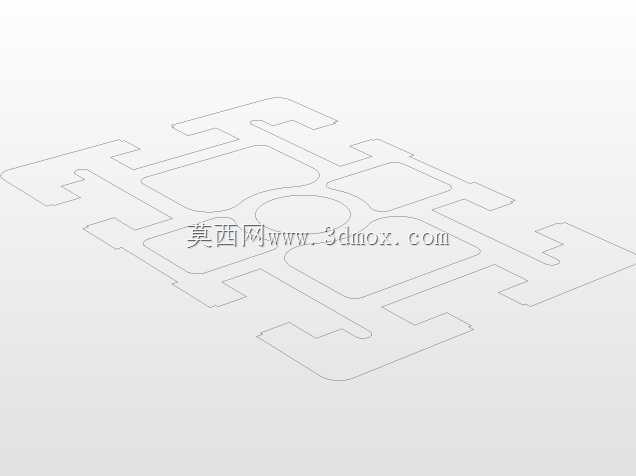

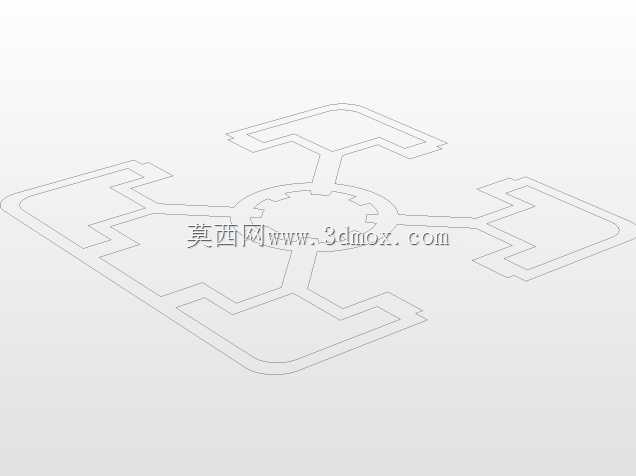

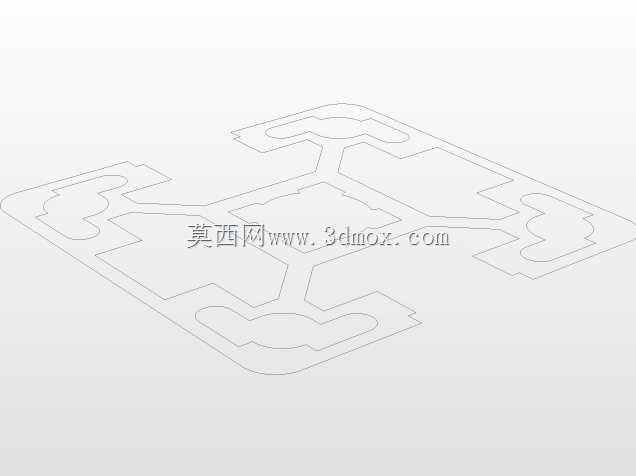

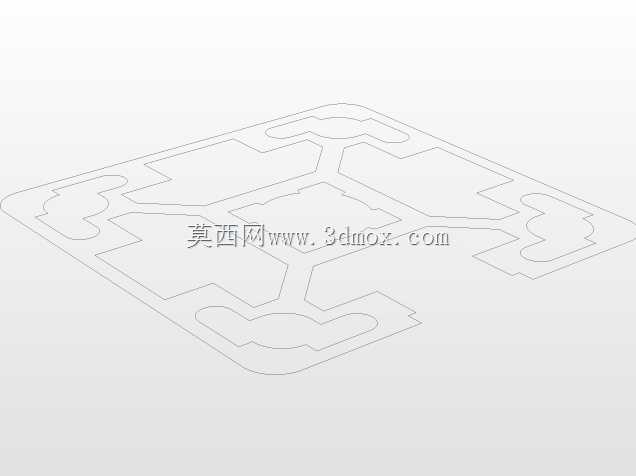

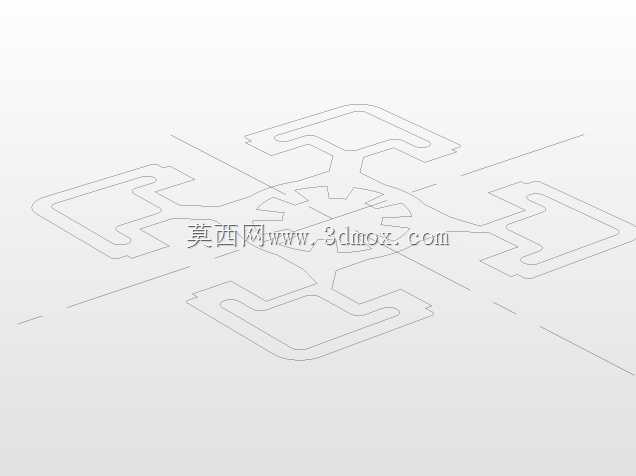

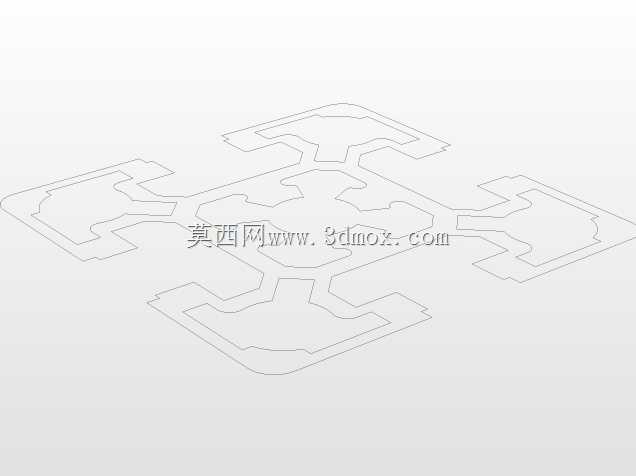

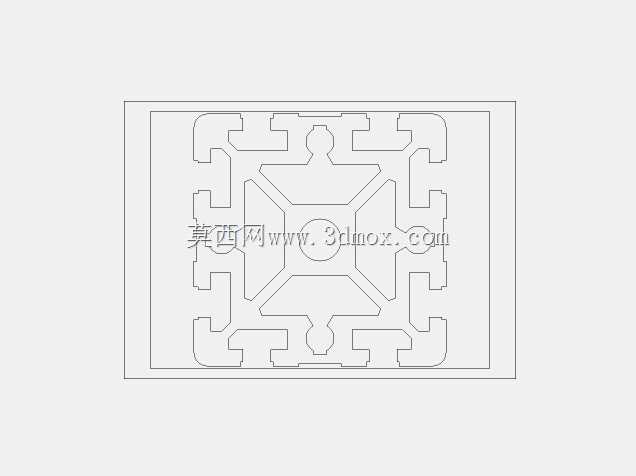

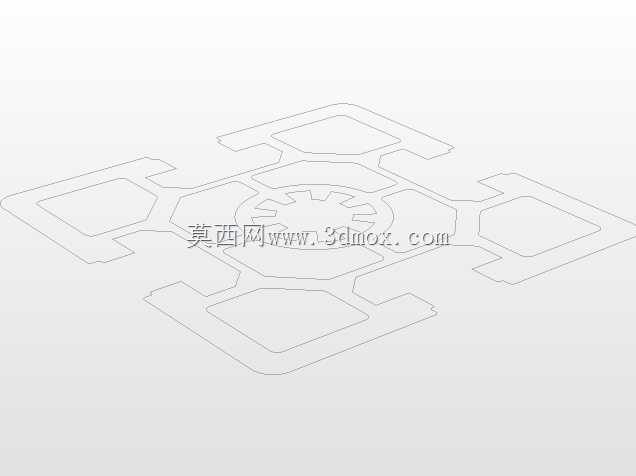

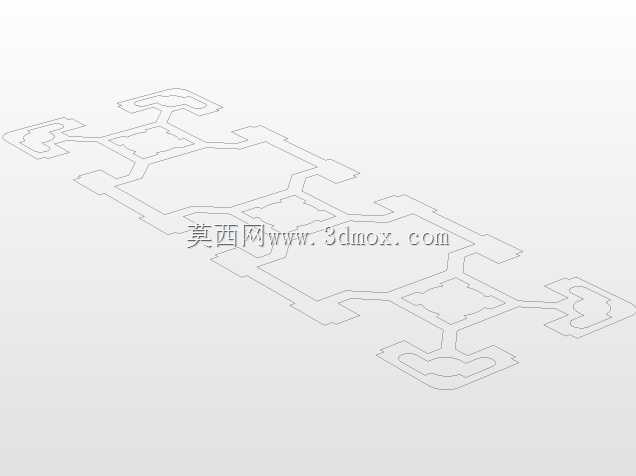

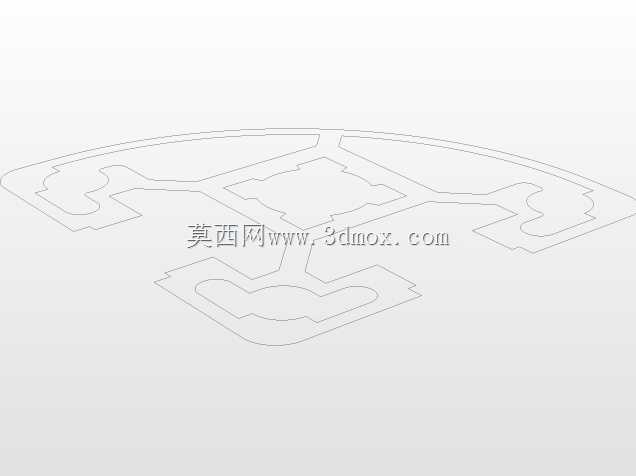

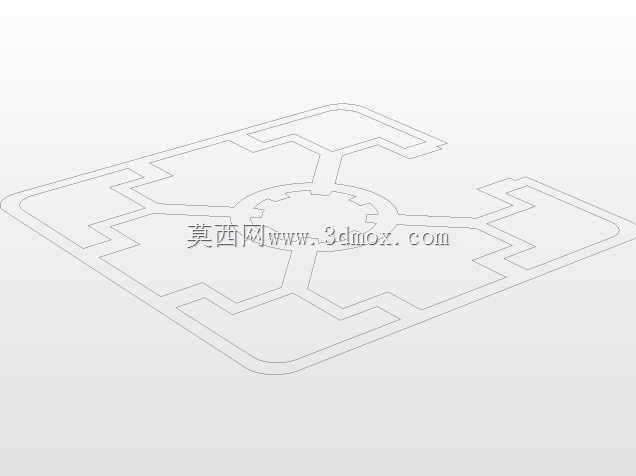

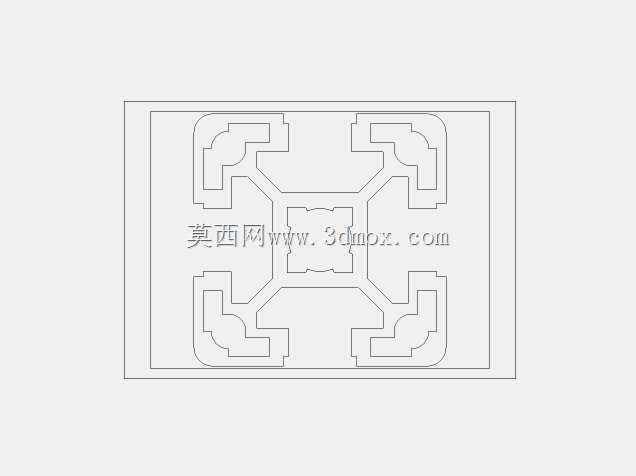

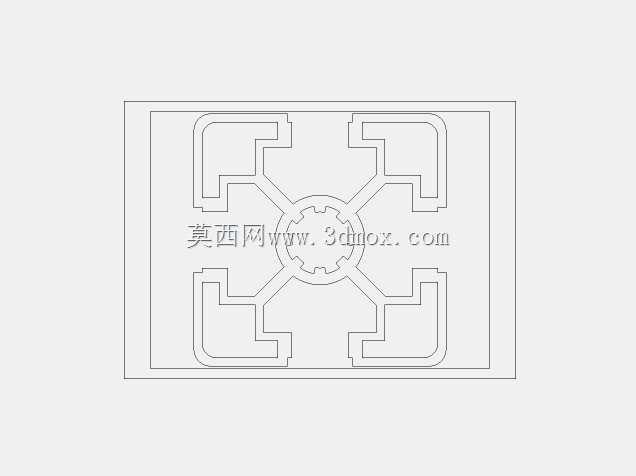

10mm槽宽工业铝型材组合截面配置方案

　　在工业自动化框架、设备防护围栏、工作台架体的搭建场景中，10mm槽宽的BR系列铝型材一直是轻量化装配需求下的核心选型品类，这套截面配置覆盖了该槽宽规格下常用的单槽、双槽、四槽以及异形转接截面，能够适配不同载荷等级、不同安装方向的架体拼接需求，无需额外开模即可完成绝大多数常规工业架体的结构组合。从截面设计逻辑来看，所有型材的槽口尺寸统一遵循10mmBR系列的通用装配标准，槽道内部的卡位尺寸完全适配标准T型螺栓、弹性螺母块的安装公差，装配时无需对型材进行二次铣削加工，仅需通过标准紧固件即可完成垂直、水平、斜向的多维度拼接，单根型材的端面连接孔位也预留了标准攻丝余量，能够直接适配端盖、脚轮、调整脚等常规配套配件的安装。

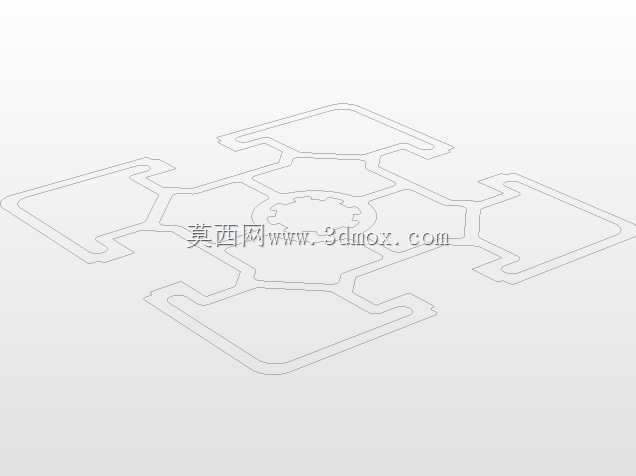

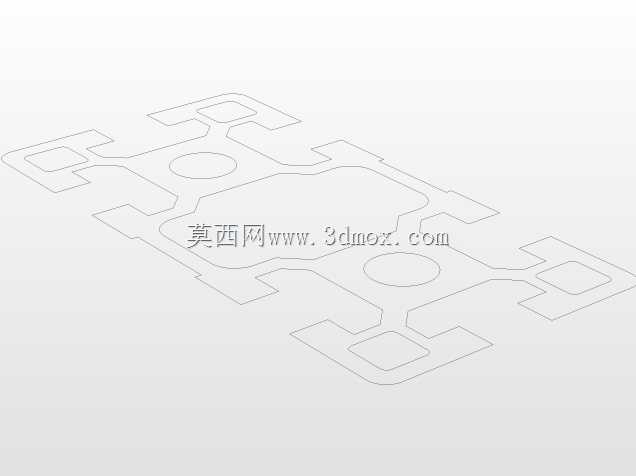

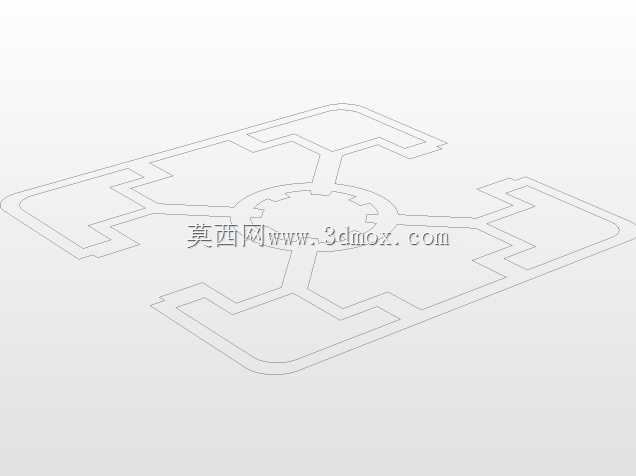

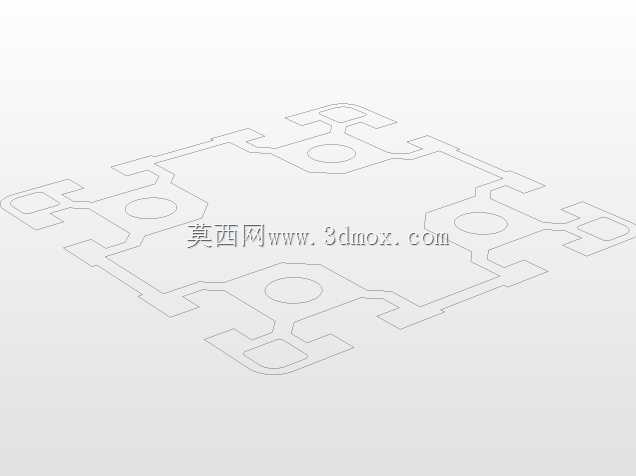

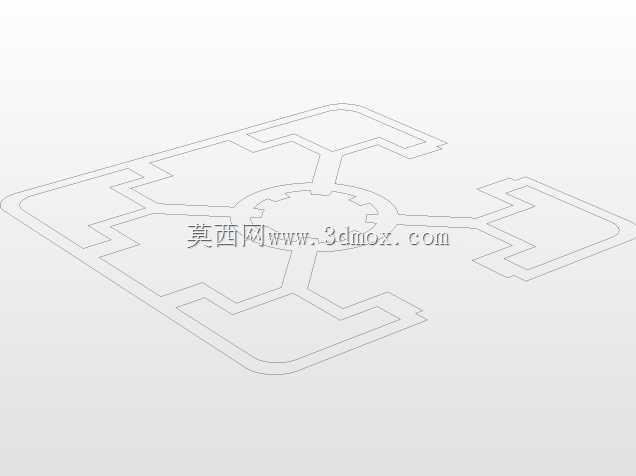

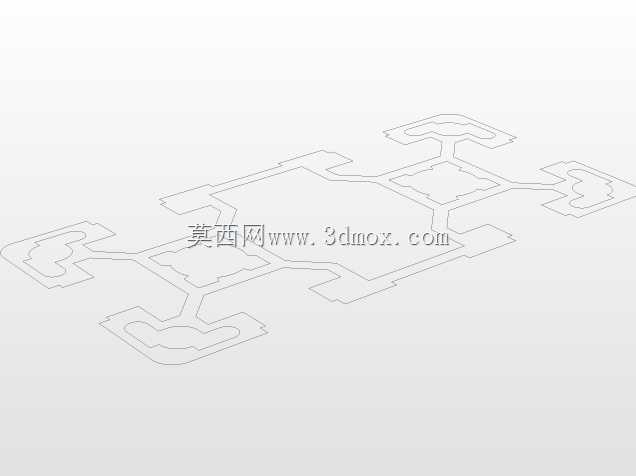

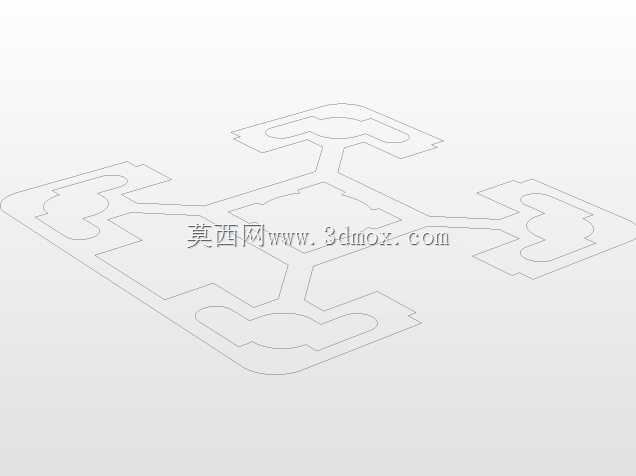

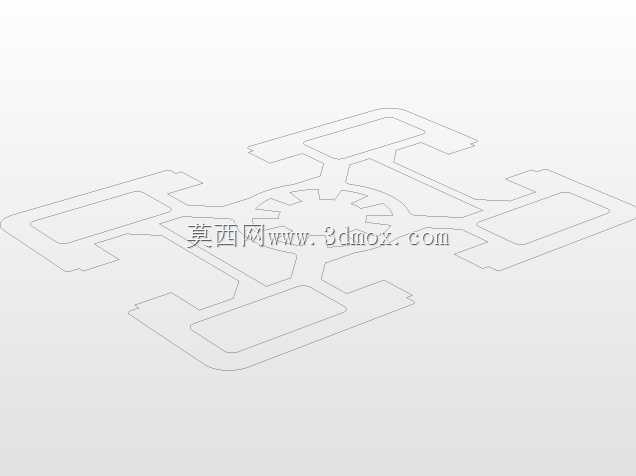

　　不同截面的型材各自对应明确的使用场景：四槽对称截面的型材作为主承重梁使用时，四个方向的槽道均可拓展安装面板、走线槽、传感器安装支架等附件，适合作为设备框架的竖直立柱与横向主横梁，其截面的壁厚设计兼顾了轻量化与抗弯强度，在单跨距不超过1.2米的安装场景下，静态载荷承重可满足常规中小型自动化设备的架体需求；单槽与双槽截面的型材多作为辅助横梁、门框加强筋、面板压条使用，其截面重量更轻，能够在保证结构刚性的前提下降低整体架体的自重，同时减少不必要的材料成本投入；异形转接截面的型材则专门用于直角转角、三维交汇节点的拼接，能够替代传统的铸铝角码，减少架体拼接处的突出结构，让整体架体的外观更整洁，同时拼接节点的连接强度比外置角码提升30%以上，

　　避免长期受载后角码移位导致的架体形变。在实际安装边界上，所有型材的外接圆尺寸均控制在常规工业铝型材的装配公差范围内，拼接时相邻型材的槽道可实现完全对齐，T型螺母可在整根型材的槽道内自由滑动调整位置，无需提前预设安装孔位，现场装配时可根据实际布线、附件安装的需求随时调整紧固件位置，大幅降低现场施工的改造成本。针对洁净车间、设备外罩等对外观要求较高的场景，这套配置里的型材截面均设计了圆弧过渡边角，没有尖锐的直角棱边，安装完成后可搭配同规格的PVC封边条、透明亚克力面板直接嵌入槽道，无需额外使用玻璃胶或自攻螺丝固定，面板的拆装效率比传统固定方式提升数倍，后期维护时仅需将封边条抽出即可快速拆卸面板进行设备检修。从挤压生产的工艺角度来看，

　　所有截面的壁厚均匀性控制在合理公差范围内，挤压成型时不会出现局部壁厚过薄导致的成型缺陷，也不会因为局部壁厚过厚增加不必要的材料成本，型材表面可根据使用场景选择阳极氧化、静电喷涂等不同表面处理方式，阳极氧化膜层厚度可满足常规工业环境下的防腐蚀需求，在潮湿、多粉尘的车间环境中也能长期使用不会出现表面锈蚀、涂层脱落的问题。在进行三维建模选型时，这套截面的轮廓尺寸完全遵循实际生产的公差标准，导入装配环境后可直接进行虚拟装配验证，提前排查不同型材拼接时的干涉问题，同时可直接在模型上预留传感器、拖链、管线的安装位置，模拟实际装配时的操作空间，避免现场安装时出现紧固件无法拧紧、附件安装空间不足的问题。对于需要搭建模块化设备架体的场景，这套统一槽宽的型材配置可实现全架体的配件通用化，所有紧固件、连接件、配套附件均采用同一标准，后期维护更换配件时无需区分不同规格，大幅降低备件的存储成本，也方便产线后续的改造升级，仅需拆卸部分紧固件即可调整架体的结构尺寸，无需重新切割整根型材，减少改造过程中的材料浪费。
