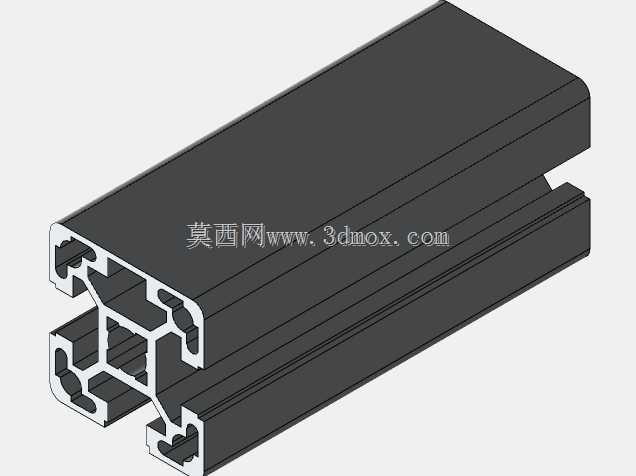

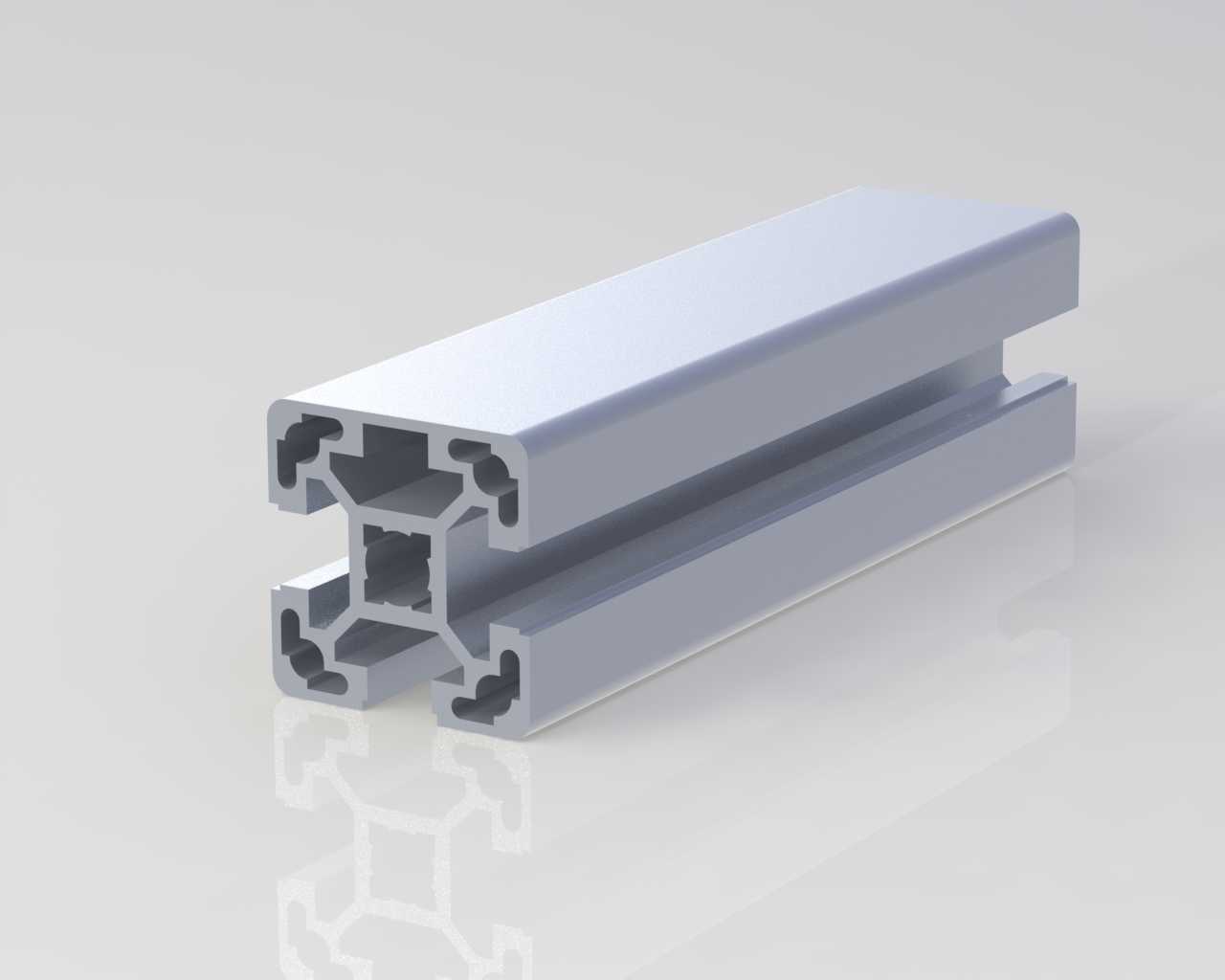

40系列BR组件用单封闭三槽工业铝型材

　　在非标自动化设备搭建、工业防护围栏组装、生产线工位架改制的场景里，这类40mm截面规格的槽型铝型材一直是结构选型里的高频选项，区别于常规四面全封闭或者全开放槽的欧标铝型材，这款型材专门针对BR组件的安装需求做了截面优化，单封闭面加三个开放槽的结构，刚好平衡了框架的整体刚性和附件安装的灵活性。

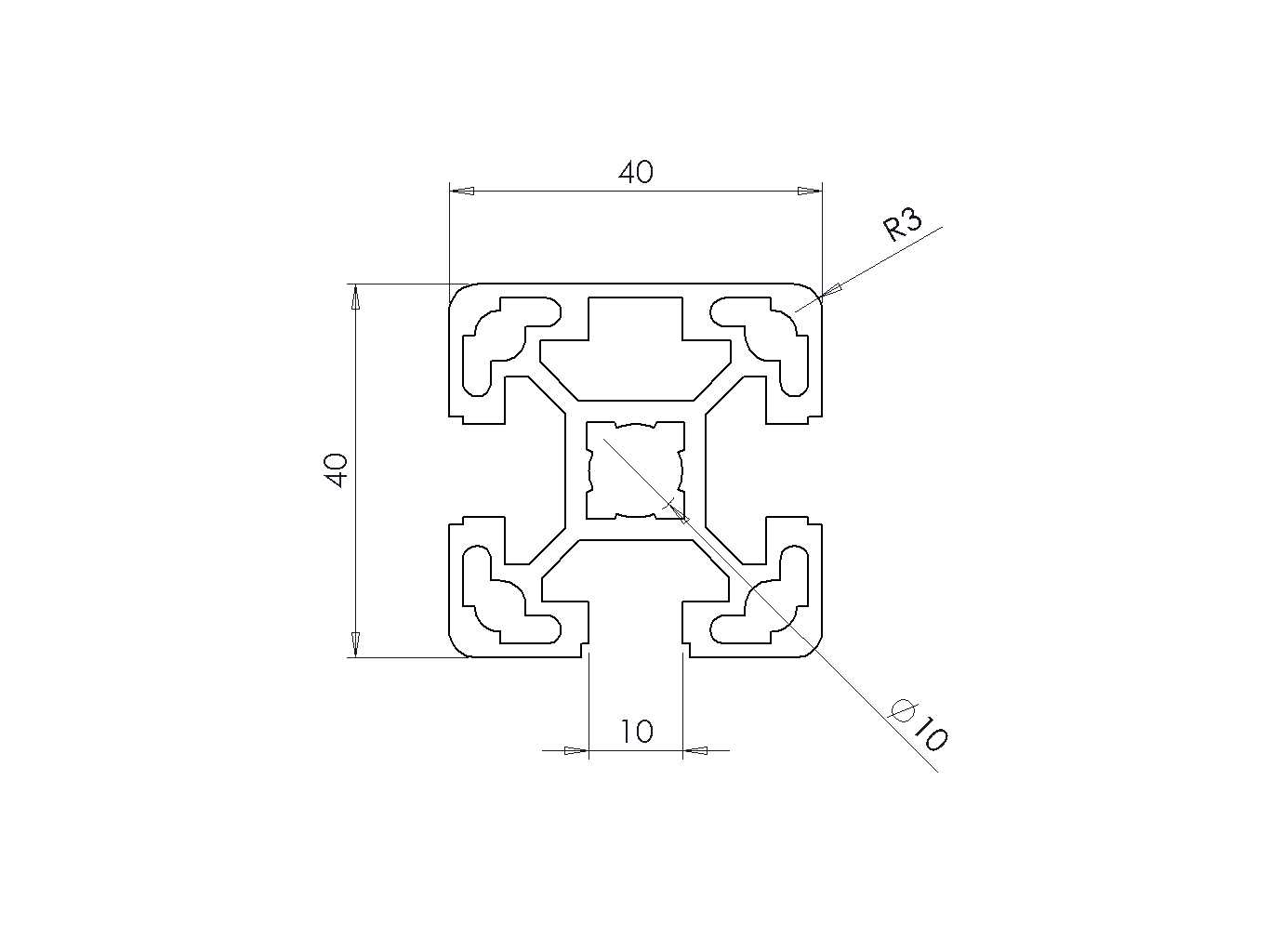

　　从实际装配的角度看，这款型材的截面外轮廓严格控制在40mm×40mm的边界内，单封闭面的设计可以直接作为设备的外露安装面，不需要额外加装封边条就能获得平整的外观面，省去了后期装饰件的装配工序，三个开放槽分别布置在剩余三个方位，槽口宽度适配10mm规格的T型螺栓、滑块螺母等标准紧固件，不管是在型材的哪个方向搭接横向支撑、安装传感器支架、固定走线槽或者防护面板，都不需要额外打孔攻丝，直接把紧固件卡入槽内就能调整安装位置，对于需要频繁调整工位布局的生产线来说，这种设计能大幅降低改造成本和周期。

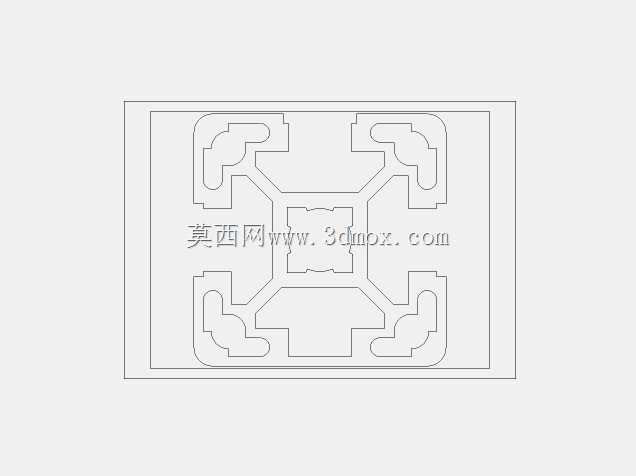

　　做截面设计的时候，核心的受力逻辑是围绕中心的带螺纹安装核心做的筋位排布，中心预留的核心结构可以直接攻丝安装端面连接板、脚轮或者调节脚座，不需要额外在型材端面加装端盖螺母，四个角的位置做了带圆弧过渡的安装槽位，既可以嵌入密封条、防撞胶条，也能安装角槽连接件实现两根型材的直角拼接，筋位的厚度经过受力校核，在单根型材跨度1米的情况下，中间承载30kg的静态载荷时挠度控制在设备允许的范围内，完全能满足常规轻型设备框架、物料架、防护围栏的承重需求。

　　实际选型应用的时候，要注意这款型材的槽位方向匹配问题，因为只有一个封闭面，做框架排布的时候要提前把封闭面朝向外露侧或者需要安装平板附件的一侧，三个开放槽的朝向要对应后续需要安装横梁、附件的方向，避免出现槽位朝向错误导致紧固件无法安装的问题；拼接的时候，直角连接优先选用配套的角槽连接件，相比外置的角码，内置的连接件不会突出型材表面，整体外观更整洁，需要做活动连接的位置，可以在开放槽内装入滑块螺母配合铰链、拉手等门用附件，不需要额外加工安装孔。

　　相比同规格的全封闭铝型材，这款带三个开放槽的型材重量更轻，单位长度的成本更低，同时因为槽位数量充足，附件安装的灵活性比双槽型材更高，在电子组装线的工位架、小型设备的机身框架、车间的区域隔离围栏、物料周转车的车架这些场景里，选型这款型材既能满足结构强度要求，又能压缩整体的材料成本和装配工时，中心的螺纹核心结构在做多层框架搭建的时候，可以直接用长螺栓穿过上下层型材的中心孔实现锁紧，连接强度比侧面挤压连接的方式更高，长期使用不会出现框架松动移位的问题。

　　建模的时候要注意槽口的尺寸公差，槽口的内宽、槽底的宽度、筋位的倒角都要和对应的紧固件尺寸匹配，避免出现螺栓卡不进去或者滑块间隙过大的问题，型材的挤出方向拔模斜度要控制在合理范围内，保证挤出成型后截面尺寸的一致性，端面的切割公差要控制在±0.1mm以内，保证多根型材拼接的时候框架的整体平面度，中心核心的螺纹底孔尺寸要对应常用的安装螺纹规格，不需要用户二次加工就能直接攻丝使用，四个角的圆弧过渡要和配套的封边条、密封条尺寸匹配，保证附件安装后没有明显的缝隙。
