40系列双封闭槽工业铝挤压型材结构

　　在非标自动化设备的机架搭建、生产线防护围栏、检测设备工作台骨架这类场景里，铝型材的选型直接决定了整套结构的安装效率、后期改造成本与整体承载刚性，这款40规格的双封闭相邻槽面铝型材，就是针对封闭支腿搭建场景优化的专用截面构件。做设备框架设计的时候，很多工程师会遇到支腿位置需要兼顾外侧整洁度与内侧安装槽可用性的矛盾：普通开式槽铝型材外侧裸露的槽道容易积灰，在洁净车间、食品包装线这类对外观与卫生有要求的场景，裸露槽道还容易残留清洁死角，而全封闭的铝型材又无法在支腿侧面加装水平方向的加固横梁、传感器安装支架或者走线槽，每次加装附件都需要额外钻孔攻丝，破坏型材表面氧化层的同时，后期调整位置也十分麻烦。这款型材的截面设计刚好解决了这个矛盾，

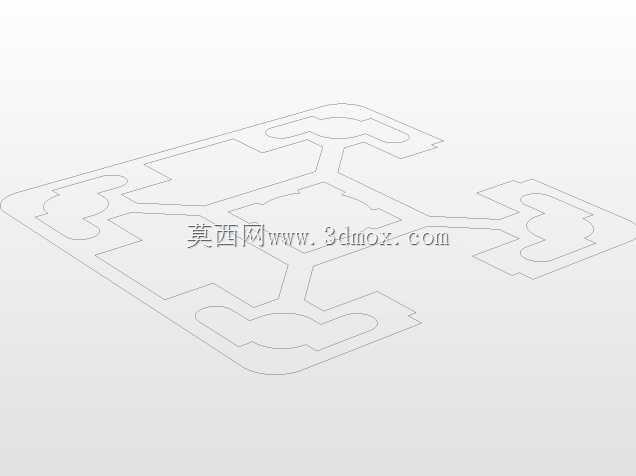

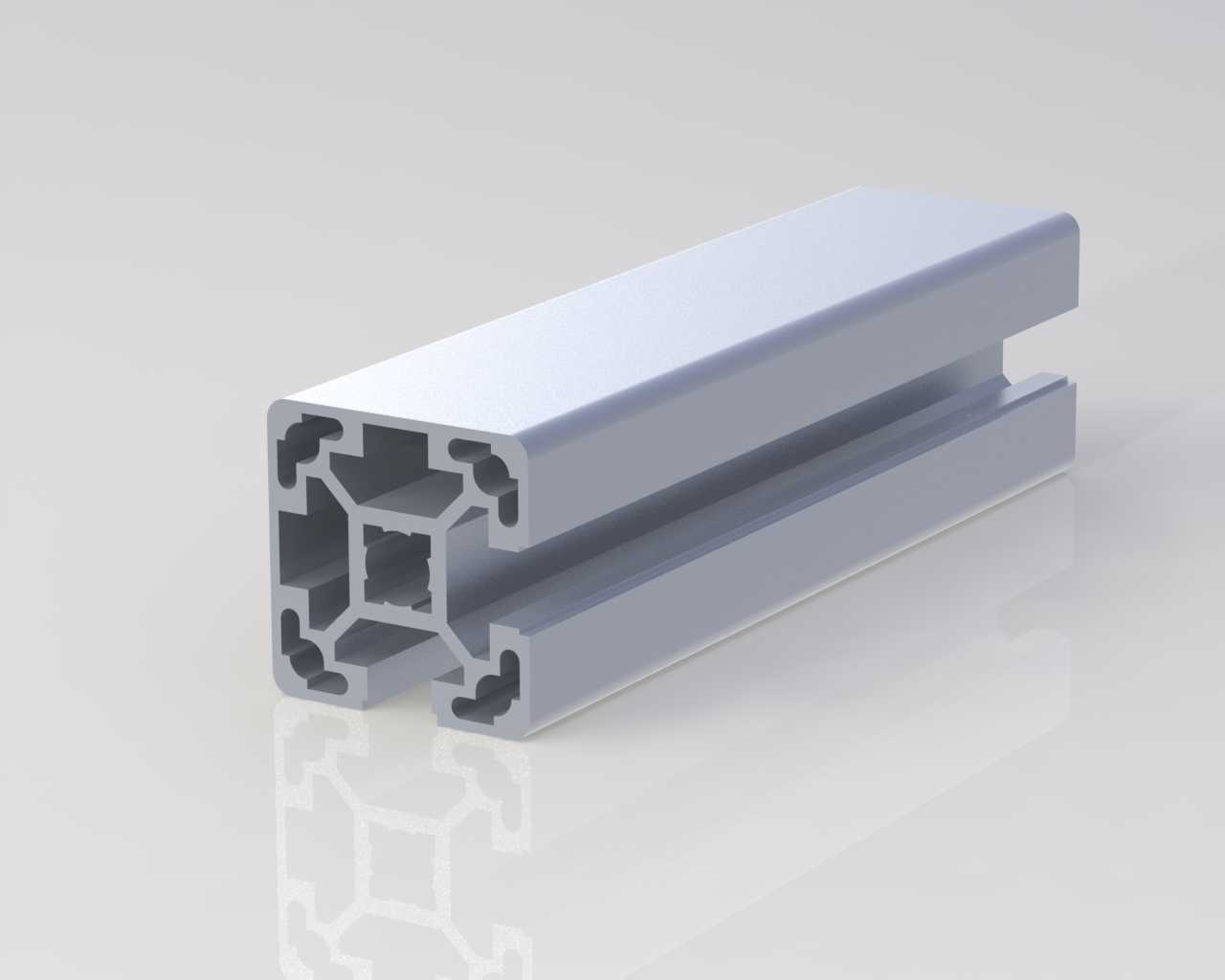

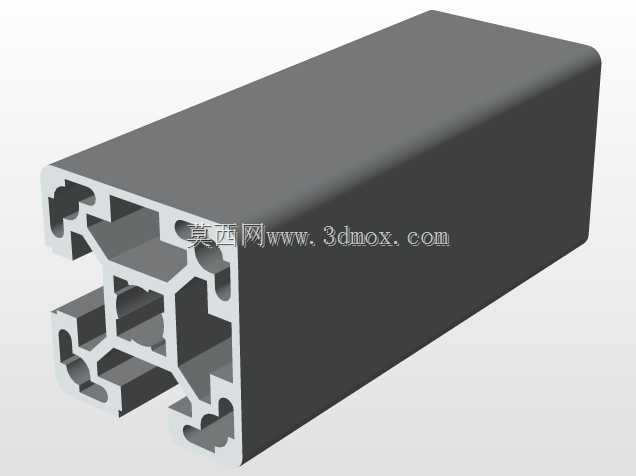

　　型材的两个相邻外侧面做了平整封闭处理，外露面没有开槽，外观整洁光滑，不管是做设备的外露支腿还是防护栏的可视面立柱，都不会出现槽道积灰、外露紧固件影响美观的问题，同时剩下的两个相邻侧面保留了标准的10毫米宽度工业铝型材槽道，水平方向的横梁连接、层板托件安装、气动管路走线槽固定、光电开关安装支架都可以通过标准T型螺栓直接卡入槽道固定，不需要在型材本体上钻孔，调整安装位置的时候只需要松开螺栓就可以滑动调整，适配生产线迭代时的结构改造需求。从截面的内部结构来看，型材中心位置预留了专门的插装槽位，这个槽位是为螺纹连接插件设计的，当需要在型材端面安装脚轮、可调支撑脚、端面连接板的时候，可以直接将对应规格的螺纹块插入中心插槽，

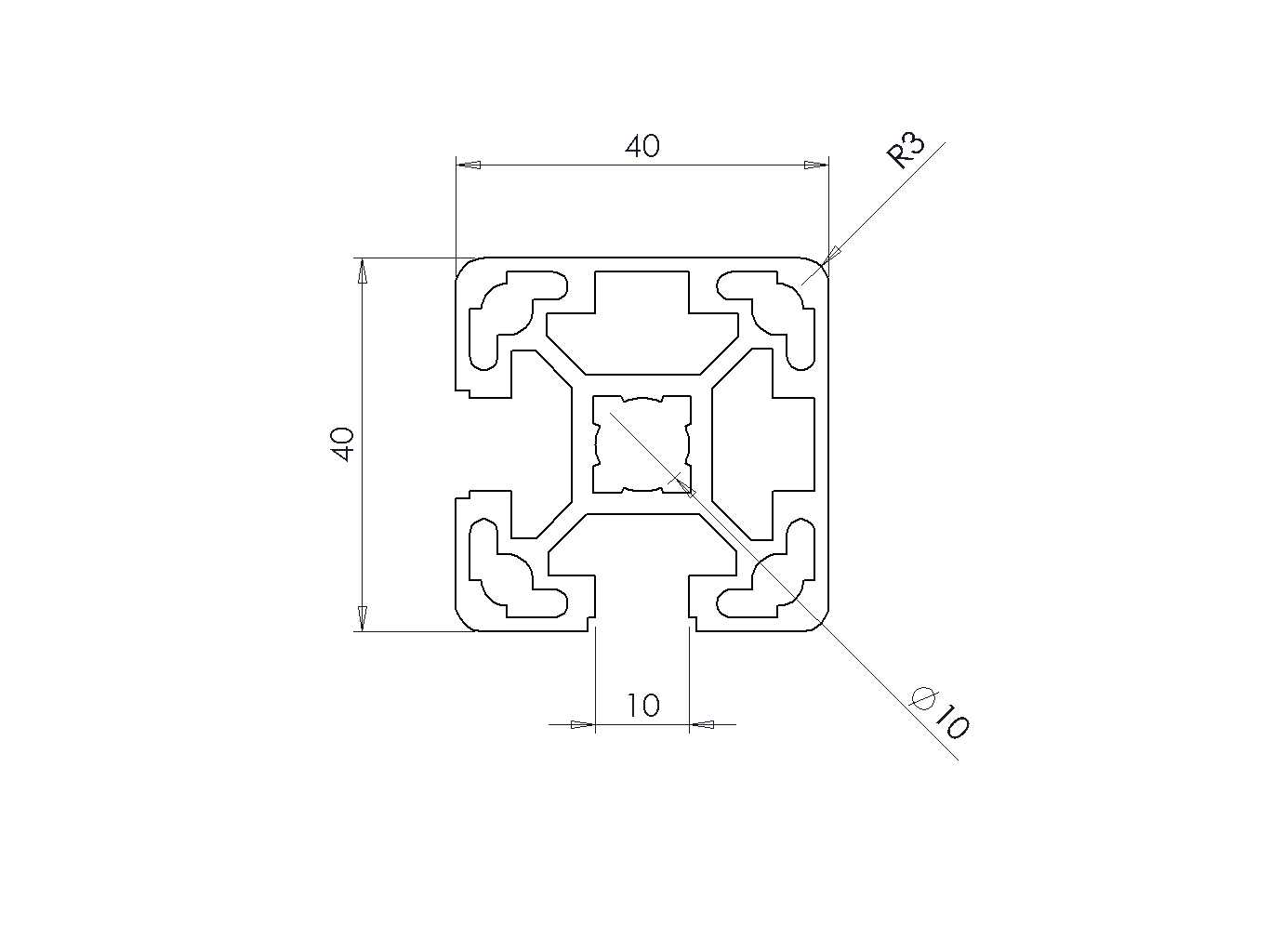

　　不需要额外在型材端面上攻丝，也不会因为型材壁厚较薄导致螺纹连接强度不足的问题，中心插槽的尺寸公差经过严格控制，螺纹插件插入后不会出现晃动，连接后的端面构件垂直度可以得到有效保证，避免设备支腿安装后出现倾斜、晃动的问题。在安装边界方面，这款型材的外轮廓尺寸为40毫米×40毫米，属于标准40系列工业铝型材的截面规格，可以和同系列的标准角码、T型螺栓、端盖、弹性扣件等通用配件完全兼容，不需要单独开模定制连接配件，采购与备料成本更低。型材的槽道尺寸符合通用工业铝型材的槽宽标准，配套的T型螺母、弹片螺母都可以顺畅滑入槽道，槽道内部的卡位结构可以防止螺母在拧紧螺栓时跟转，现场安装的时候不需要额外固定螺母位置，单人就可以完成横梁与立柱的连接作业，

　　大幅提升框架搭建的效率。在实际选型应用中，这款型材尤其适合做设备的外侧支腿、洁净车间的隔断立柱、需要频繁调整附件位置的工作台立柱，外侧封闭面可以直接粘贴设备标识、安全警示标贴，平整的表面不会因为槽道凹凸导致标贴起翘，内侧的开放槽道则可以满足水平方向所有附件的安装需求，不需要在型材表面额外加工。做结构强度校核的时候，这款型材因为两个相邻面做了封闭加强，截面的抗弯模量比同规格四面开槽的铝型材高出15%左右，在同等支撑高度与负载条件下，立柱的形变量更小，适合对框架刚性有一定要求的检测设备、小型装配工作站的支腿使用，搭配中心插槽的螺纹连接件，底部安装可调支撑脚的时候，支撑点的受力可以通过中心筋位均匀传递到整个型材截面，不会出现局部应力集中导致的型材端面变形问题。很多工程师在做铝型材框架设计时容易忽略支腿外侧的整洁性需求，选用四面开槽的型材后，后期为了遮挡外侧槽道还要额外加装平封槽条，不仅增加了物料成本，封槽条长时间使用后还容易出现脱落、积灰的问题，这款型材直接在挤压成型时就将两个相邻面做成封闭平面，省去了后期加装封槽条的工序，安装完成后的外观一致性更好，也减少了后期维护的工作量。在走线设计上，型材的开放槽道除了安装结构件，还可以将小型气动软管、传感器线缆直接嵌入槽道内，配合专用的线槽盖板就可以实现隐藏式走线，不需要在型材外部额外布置走线槽，让整体框架的外观更简洁，线缆也不会因为外露被设备运动部件剐蹭，提升设备运行的安全性。
