40系列双封闭槽工业铝挤压型材结构

项目分类:铝型材 发布时间:2021-12-10 ID:442658

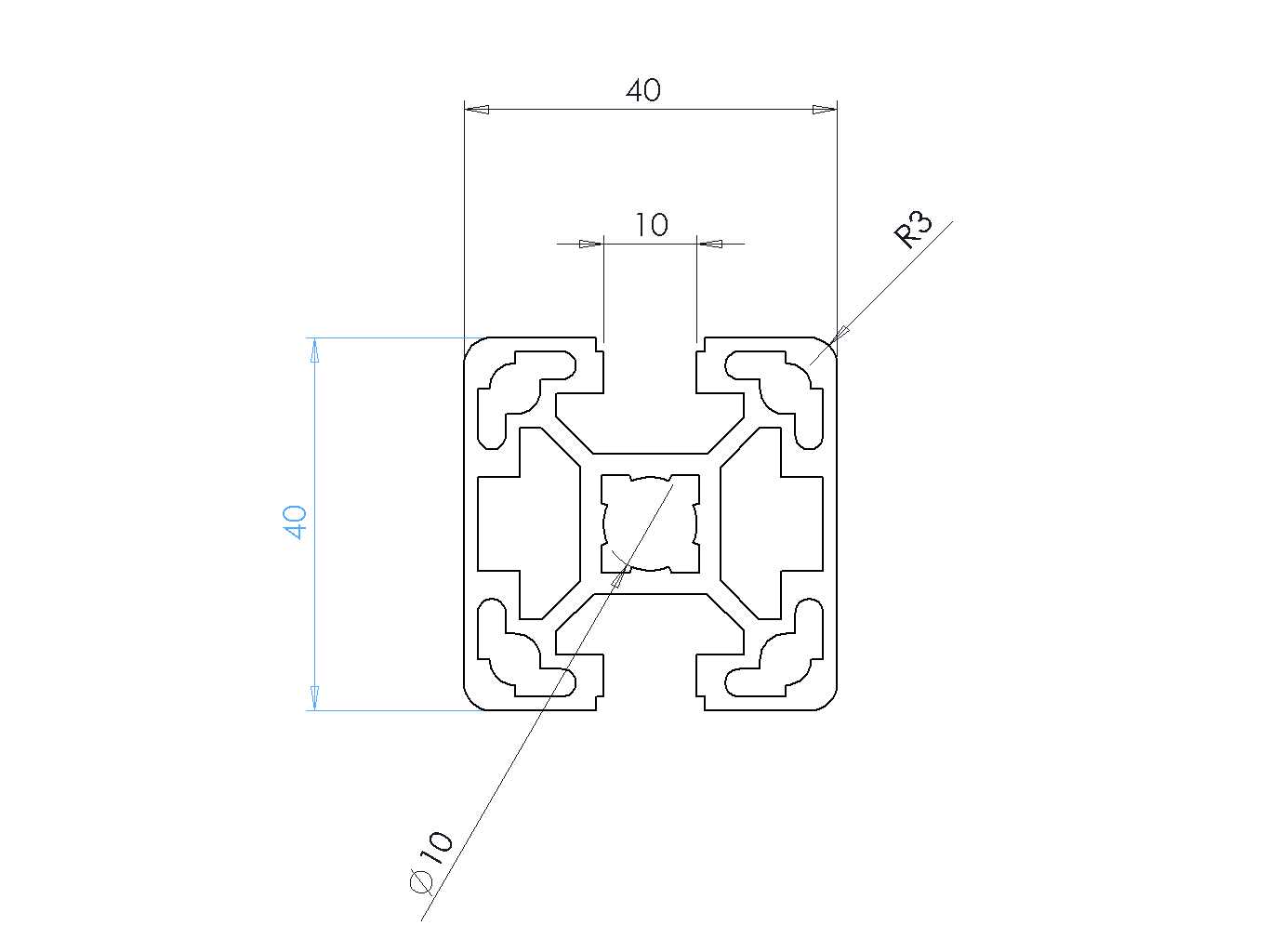

  • 40系列双封闭槽工业铝挤压型材结构

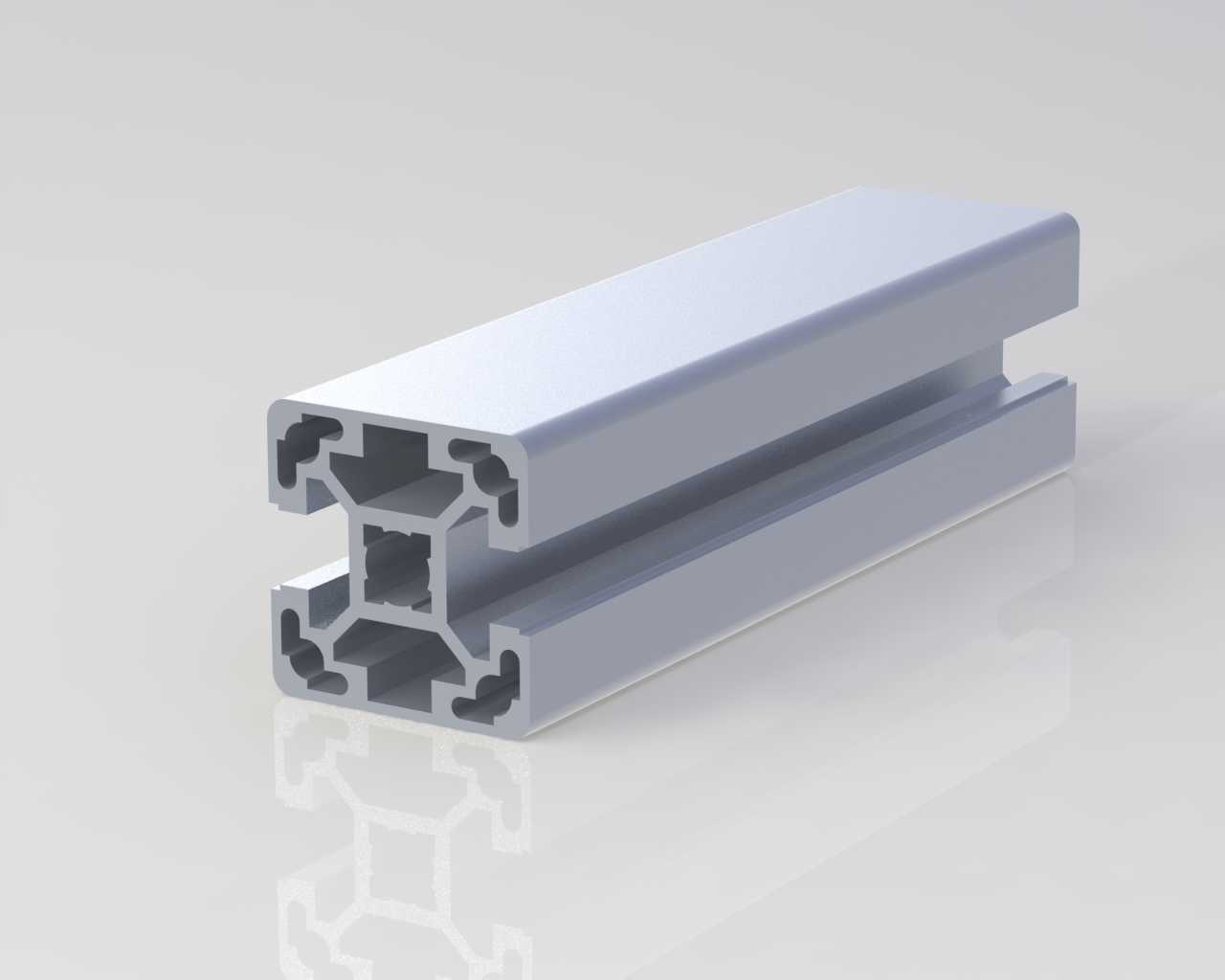

  • 40系列双封闭槽工业铝挤压型材结构

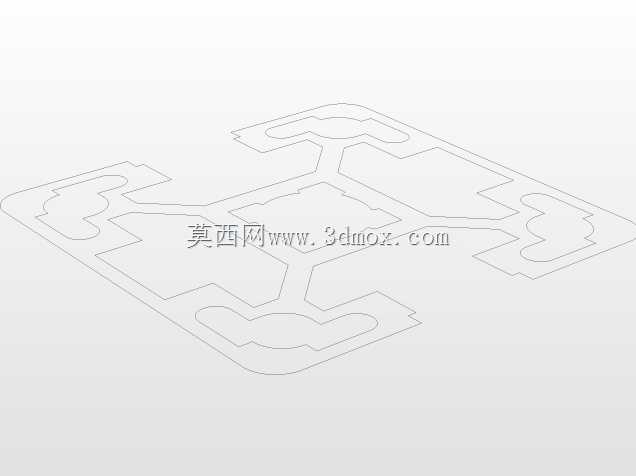

  • 40系列双封闭槽工业铝挤压型材结构

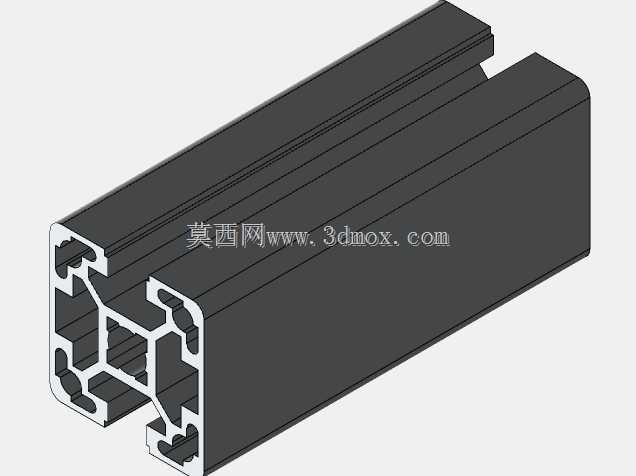

  • 40系列双封闭槽工业铝挤压型材结构

  在非标自动化设备搭建、生产线防护围栏制作、小型设备机架组装的场景里,这类40规格的铝挤压型材一直是结构选型里的高频选项,区别于同系列单槽或全开放槽的型材,这款带两个相对闭合面的型材,在抗扭表现上比同截面重量的开放型材高出近三成,很适合用在有侧向负载的机架立柱、输送线侧边导轨安装基座这类对截面抗形变有要求的位置。从截面结构来看,10毫米宽度的主槽是适配标准T型螺栓的通用尺寸,不用额外攻丝就能完成相邻型材的直角、十字或任意角度连接,每个封闭面旁预留的两个开口槽,一方面是为了减轻型材自身重量,在保证结构强度的前提下降低单位长度的材料成本,另一方面也给嵌入式安装密封条、面板压条、走线槽盖预留了安装空间,不用在型材表面额外打孔固定辅件,

  避免破坏型材表面的氧化层,也能减少现场装配的打孔工序。中间带的中心芯结构,是专门为螺纹连接设计的补强区域,当需要在型材端面安装脚轮、脚杯、连接板这类需要端面承力的零件时,直接在中心芯位置攻丝或者装入端面螺纹件,不会因为型材壁薄出现螺纹滑牙、连接松动的问题,相比没有中心芯的同规格型材,端面连接的拉拔承载力能提升40%以上,完全能满足常规中小型设备的机架支脚承重需求。做三维建模的时候要特别注意安装边界的尺寸控制,这款型材的外轮廓是标准40毫米见方,相邻型材拼接时,槽内装入的T型螺母头部会突出槽底1.2毫米左右,做连接孔位避让的时候不能只按型材外轮廓算装配间隙,要给螺母和螺栓头预留足够的容纳空间,不然现场装配时会出现型材贴合不严、

  连接螺栓锁不紧的问题。另外型材边角的R角是挤压工艺自带的成型圆角,做防护面板安装的时候,面板的裁切角不能做成直角,要匹配型材的R角做避让,不然面板边角会和型材R位干涉,没法完全贴靠在型材安装面上。在实际设备应用里,这款型材很少单独作为承重主梁使用,大多是和同系列的其他槽型型材搭配组合,比如做设备的侧封框架时,用这款双闭合面的型材做竖向立柱,闭合面朝外可以让设备外表面更平整,没有外露的槽口积灰问题,开放槽的一侧朝向设备内部,用来安装内部的电气安装板、管线固定座,兼顾外观整洁度和内部安装的便利性。做输送线的侧边挡边安装基座时,利用型材上的10毫米槽可以直接卡入导向条的T型头,调整导向条位置的时候只需要松开螺栓就能滑动调整,

  不用重新打孔定位,能大幅缩短产线调试的时间。还有在小型试验台架的搭建里,这款型材的中心芯可以直接安装工作台面的连接螺栓,不需要额外加装端面连接板,减少了装配零件的数量,也让台架的整体外观更简洁。建模时还要留意型材的槽口尺寸公差,挤压成型的铝型材槽口宽度一般会有0.2到0.3毫米的正公差,配套的T型螺栓尺寸是按负公差生产的,做运动仿真或者装配干涉检查的时候,要把这个公差间隙考虑进去,不然模拟装配时会出现过盈约束的报错,和实际装配情况不符。另外型材上的几个空腔结构,除了减轻重量的作用,也可以作为设备的 compressed air 管路或者弱电线缆的走线路径,只要在对应位置的型材壁上开合适大小的穿线孔,就能把管线藏在型材内部,让设备外部看不到杂乱的管线,既美观也能避免管线被外部物件剐蹭破损。在选型计算的时候,要注意这款型材的截面惯性矩参数,因为两个闭合面的存在,绕闭合面平行轴的惯性矩要比绕开放槽平行轴的惯性矩大,安装的时候要根据负载的受力方向调整型材的安装朝向,让惯性矩大的方向对应主要受力方向,最大化发挥型材的结构性能,不要随意调转方向安装,不然可能出现受力后型材形变超差的问题。
