变电站22KV高压防护外壳结构设计

　　在城乡配电网升级、工业园区变电站新建与改造项目中，22KV电压等级的户外高压设备防护壳体是配电环节的核心防护部件，这类壳体直接承担着高压核心元器件的外部防护、操作安全隔离、户外环境耐受的核心作用，区别于低压配电柜的壳体设计，22KV高压外壳的设计需要同时兼顾电气安全间隙、户外耐候性能、现场操作便利性、后期运维可达性多重要求，不能简单套用低压柜体的设计逻辑。

　　从实际现场应用场景来看，这类高压外壳多部署在户外露天变电站、厂区高配间户外进线侧、城乡环网柜节点位置，长期直面日晒雨淋、温差变化、粉尘侵袭，部分沿海区域的部署场景还要考虑盐雾腐蚀的影响，因此壳体的主体结构采用折弯焊接一体成型的钣金结构，主体板材厚度根据不同部位的受力需求做差异化选型，外部承重面、门板部位采用加厚板材，内部安装支架采用型材拼接，在保证整体结构强度的前提下控制整体重量，避免现场吊装、就位过程中出现结构变形。

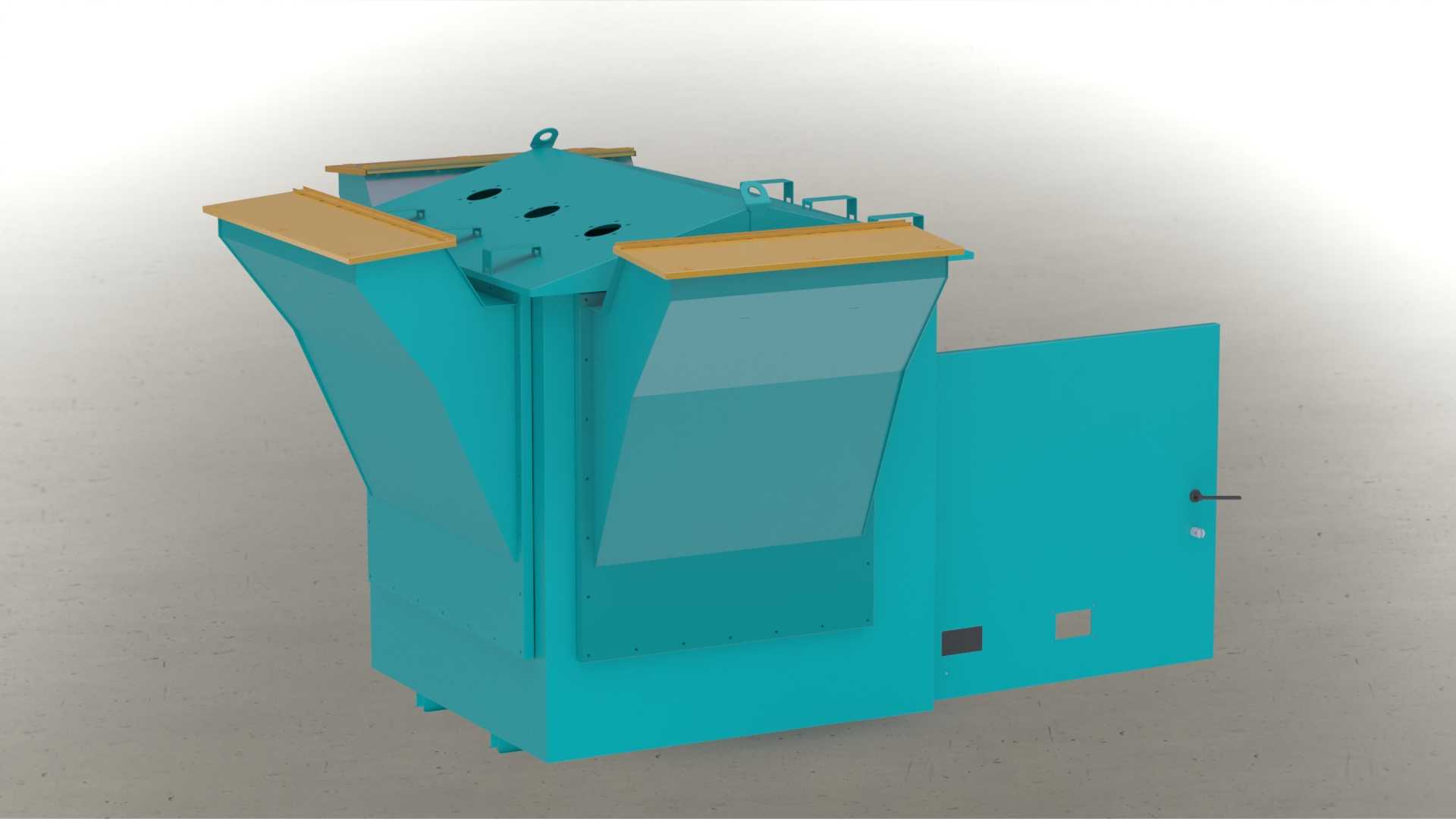

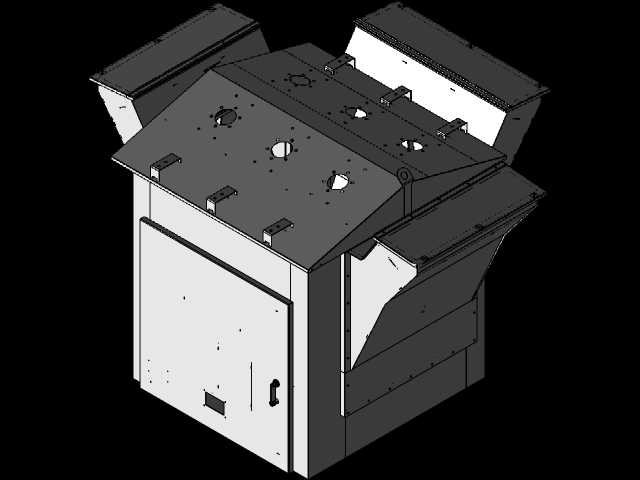

　　壳体的顶部设计为多坡面错落结构，三个凸起的安装台面分别预留高压进线套管的安装开孔，开孔位置严格按照22KV电压等级的相间安全间隙做排布，不同相的套管之间预留足够的电气安全距离，避免高压工况下出现相间闪络；台面边缘做外翻折边处理，配合顶部的防水胶条安装位，能够让雨水顺着坡面自然流下，不会在顶部积留渗入柜体内部。两侧延伸出的操作平台采用防滑绝缘板材铺设，平台下方做斜向支撑结构，能够承受运维人员操作时的站立荷载，平台高度按照人体工程学操作高度设置，运维人员站在平台上即可完成顶部套管的接线、检修操作，不需要额外搭设登高梯具，大幅提升现场运维的操作效率。

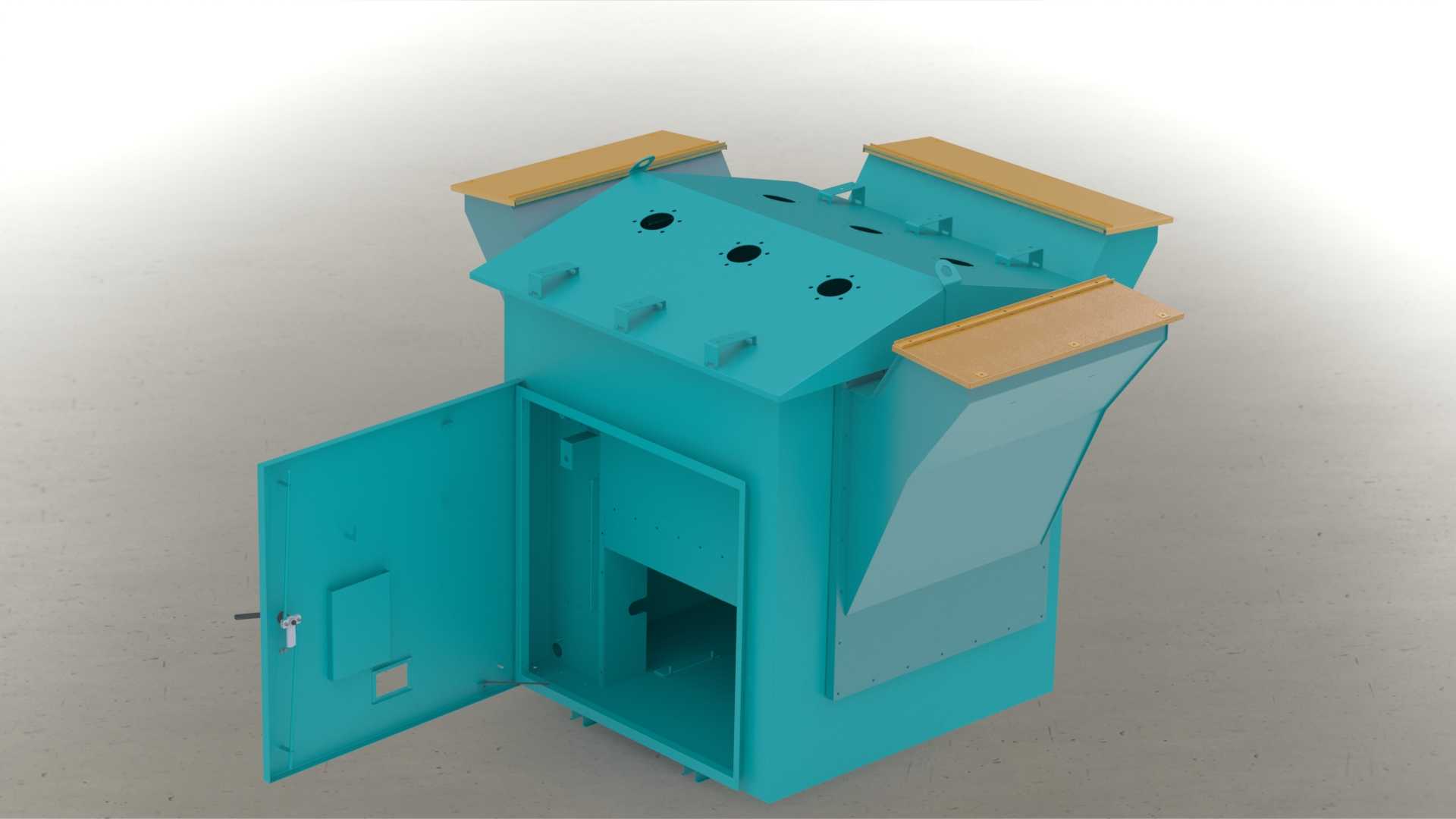

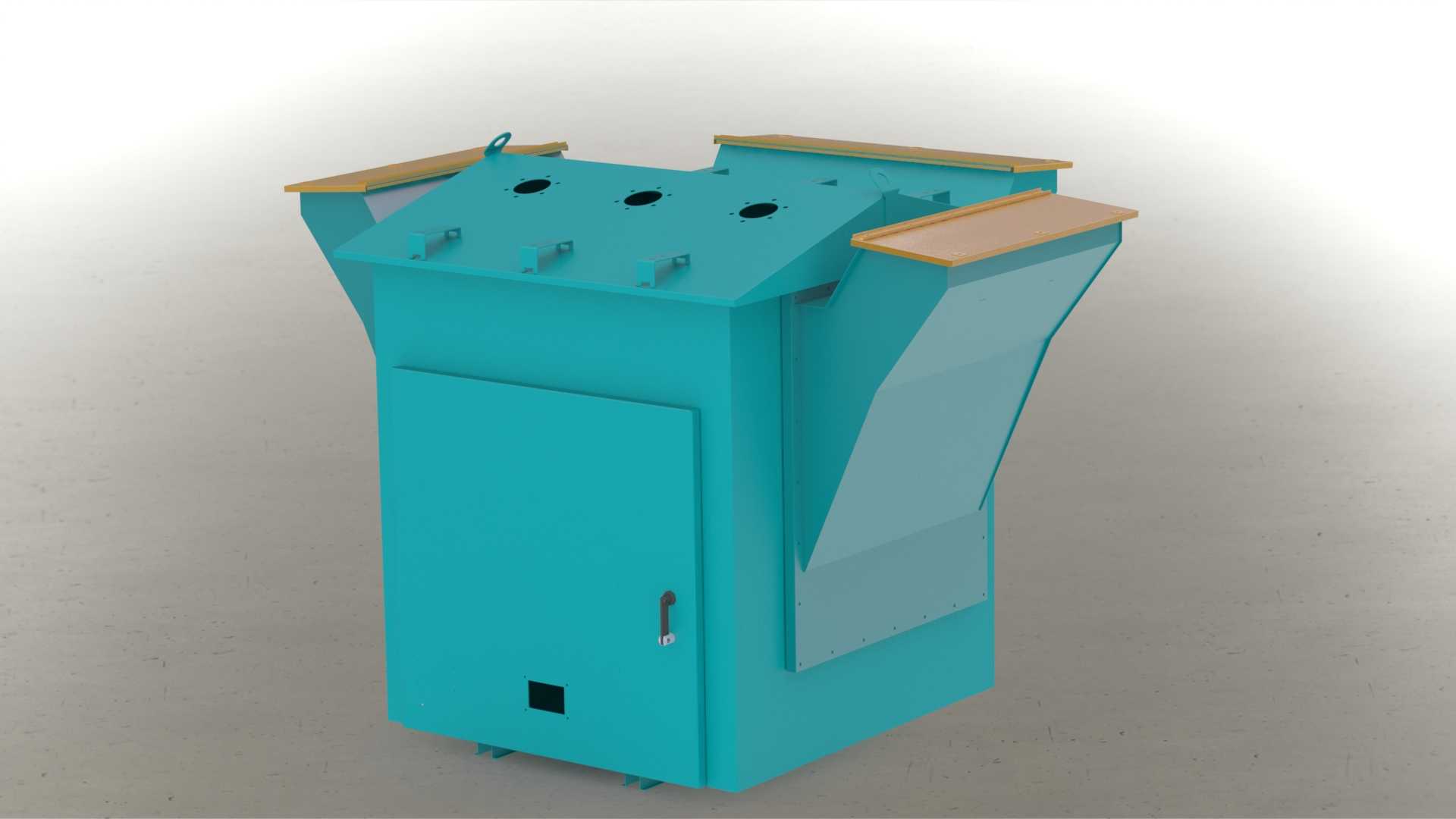

　　正面设置的单开检修门采用内嵌式安装结构，门体周边安装连续发泡的防水密封胶条，门轴采用可调式承重铰链，能够承受门板长期开关的承重需求，不会出现门体下沉导致密封失效的问题；门板上设置的防盗锁具具备防雨结构，锁孔位置加装防水护盖，避免雨水灌入锁孔导致锈蚀；门板下部预留的小型开孔是接地装置的检测窗口，不需要打开主门板即可完成日常接地电阻的检测作业，减少日常运维的工作量。壳体下部预留的进出线开孔采用可拆式封板结构，现场施工时可以根据进出线电缆的实际数量、排布位置灵活调整开孔大小，适配不同的电缆布线方案，不需要现场对壳体主体进行切割作业，降低现场施工的难度。

　　设计过程中，首先需要明确内部安装的高压元器件的排布尺寸，确定壳体内腔的净空尺寸，保证内部元器件与壳体壁面之间的安全距离满足高压电气设计规范要求，避免出现放电隐患；其次要考虑壳体的散热需求，在壳体的下部、背部分别设置带防尘滤网的通风百叶，形成自然对流的散热通道，既保证内部设备运行产生的热量能够及时散出，又能阻挡外部粉尘、蚊虫进入壳体内部；壳体的所有焊接位置都做打磨平滑处理，外部喷涂采用户外级静电粉末喷涂，涂层厚度满足户外耐候要求，能够长期抵御紫外线照射、雨水冲刷带来的涂层脱落、锈蚀问题。

　　安装边界方面，壳体底部采用槽钢焊接的底座框架，底座上预留与现场混凝土基础连接的固定螺栓孔，孔位按照通用的变电站设备基础尺寸做标准化设计，能够适配多数常规22KV户外设备的基础预埋件，不需要现场重新打孔；壳体整体的外形尺寸控制在道路运输的限界范围内，整体可以在工厂完成预组装后整体运输到现场，直接吊装就位固定即可，减少现场组装的工作量，缩短项目的施工周期。壳体的边角位置都做圆弧过渡处理，避免运输、安装、运维过程中尖锐边角造成人员磕碰损伤，所有外露的金属部件都做可靠的接地连接，保证壳体整体的接地连续性，避免出现感应电伤人的安全隐患。

　　不同于普通的电气柜体，这类高压外壳的结构强度需要满足户外短时大风、积雪荷载的要求，顶部结构做加强筋排布，能够承受北方地区冬季积雪的重量，不会出现顶部凹陷变形；侧面的斜向护板采用双层结构设计，内层为承重钢板，外层为装饰防护板，中间预留空气隔热层，能够降低夏季太阳直射导致的壳体内腔温度升高，减少内部设备因为高温出现的运行故障。在实际建模过程中，所有的折弯边都预留了对应的折弯工艺缺口，焊接位置预留了焊接收缩余量，保证加工完成后的壳体尺寸精度符合设计要求，装配时不会出现部件干涉、缝隙不均的问题，门板与门框的配合间隙控制均匀，开关顺畅无卡滞，密封胶条的压缩量控制在合理范围，既保证密封效果，又不会因为压缩量过大导致胶条过早老化失效。
