12V5A直流供电模块结构设计

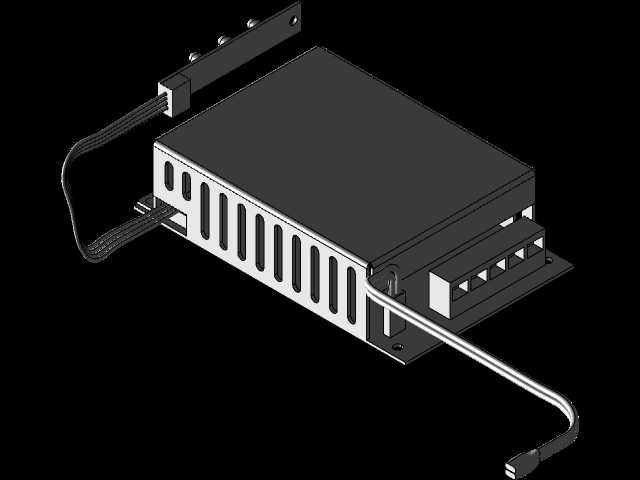

　　在工业控制、小型自动化设备、嵌入式测试台架的供电链路里，这类12V直流5A输出的供电单元是非常常见的配套部件，很多时候设备端的负载波动、供电稳定性问题，都和前端供电模块的结构设计、安装适配性直接相关。做这个模型的时候，最先考虑的不是外观造型，而是实际装机时的安装边界——很多设备的电控仓内部空间非常紧凑，侧边要预留接线的弯折空间，底部固定孔的位置要兼容常规的安装板孔距，不能出现装上去之后接线端子被旁边的线槽或者结构件挡住的情况。

　　从功能特性上看，这个供电单元需要持续输出稳定的12V直流电能，额定带载能力5A，所以壳体侧面开了连续的散热格栅，不是为了装饰，是因为内部功率器件在满负载运行时会产生持续的热量，自然对流的散热路径要从格栅进风，顺着内部器件的排布方向带走热量，避免热量堆积导致输出电压漂移。壳体采用金属板材弯折成型，一方面是金属材质的散热效率比塑料壳体高很多，另一方面金属壳体可以起到电磁屏蔽的作用，避免内部开关电源的高频信号干扰旁边的传感器或者通讯模块，这在工业现场的电磁兼容场景里是很实用的设计。

　　接线部分的设计也完全贴合现场接线的操作习惯，输入端和输出端的接线端子做了颜色区分，绿色端子对应信号或者接地回路，红色端子对应直流输出正极，黑色对应负极，现场接线的时候不用反复对照丝印就能快速接线，减少接错线的概率。出线位置做了防拉扯的结构，外接的直流输出引线在壳体出口处有固定结构，哪怕现场布线的时候拉扯到线缆，也不会把内部的焊点扯脱，提升长期使用的可靠性。侧边预留的固定耳片上开了长圆形的安装孔，不是正圆孔，这样安装的时候可以有小范围的位置调整余量，哪怕安装板上的孔位有小的加工误差，也能顺利把模块固定上去，不用重新扩孔。

　　实际应用场景里，这类供电模块可以给小型PLC模块、工业传感器组、小型直流风机、嵌入式工控板、视觉检测的光源控制器供电，很多桌面型测试设备、小型自动化工作站的电控部分都会选用这个功率等级的供电单元，因为5A的输出能力足够覆盖大部分低功率工业负载的需求，同时体积不会做得太大，不会占用过多的电控仓空间。设计的时候还考虑了维护的便利性，壳体的上盖和底座采用可拆卸的固定方式，后期如果需要更换内部的保险或者检修器件，不用把整个模块从安装板上拆下来，只需要拧开上盖的固定螺丝就能打开壳体操作，减少现场维护的工作量。

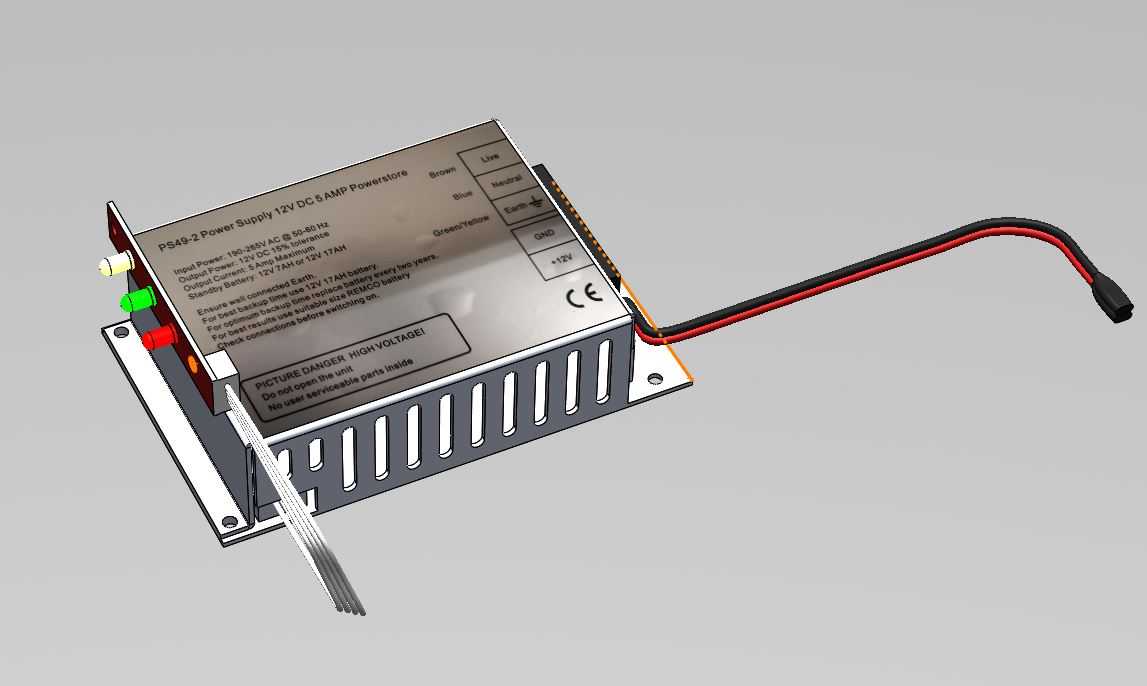

　　建模的时候特意还原了壳体表面的丝印标识位置、CE认证标识的位置，还有侧面的散热槽的间距、深度，这些细节不是无关紧要的，做结构干涉检查的时候，散热槽的深度会影响壳体的整体厚度，要是建模的时候忽略了这个尺寸，做装配的时候就可能出现和旁边结构件的干涉。接线端子的突出高度也做了准确还原，因为接线之后端子上还要插压线端子，预留的空间要足够压线端子的插拔操作，不能让端子和壳体边缘或者旁边的部件贴太近，不然现场接线的时候操作空间不足，会给装配和后期维护带来麻烦。引线的出线方向也做了实际场景的还原，常规装机的时候引线会顺着安装板的线槽方向排布，所以出线位置的角度刚好适配线槽的走向，不用把线缆弯成很大的角度，减少线缆的应力疲劳，提升线缆的使用寿命。
