紧凑型多端口应急充电电源结构设计

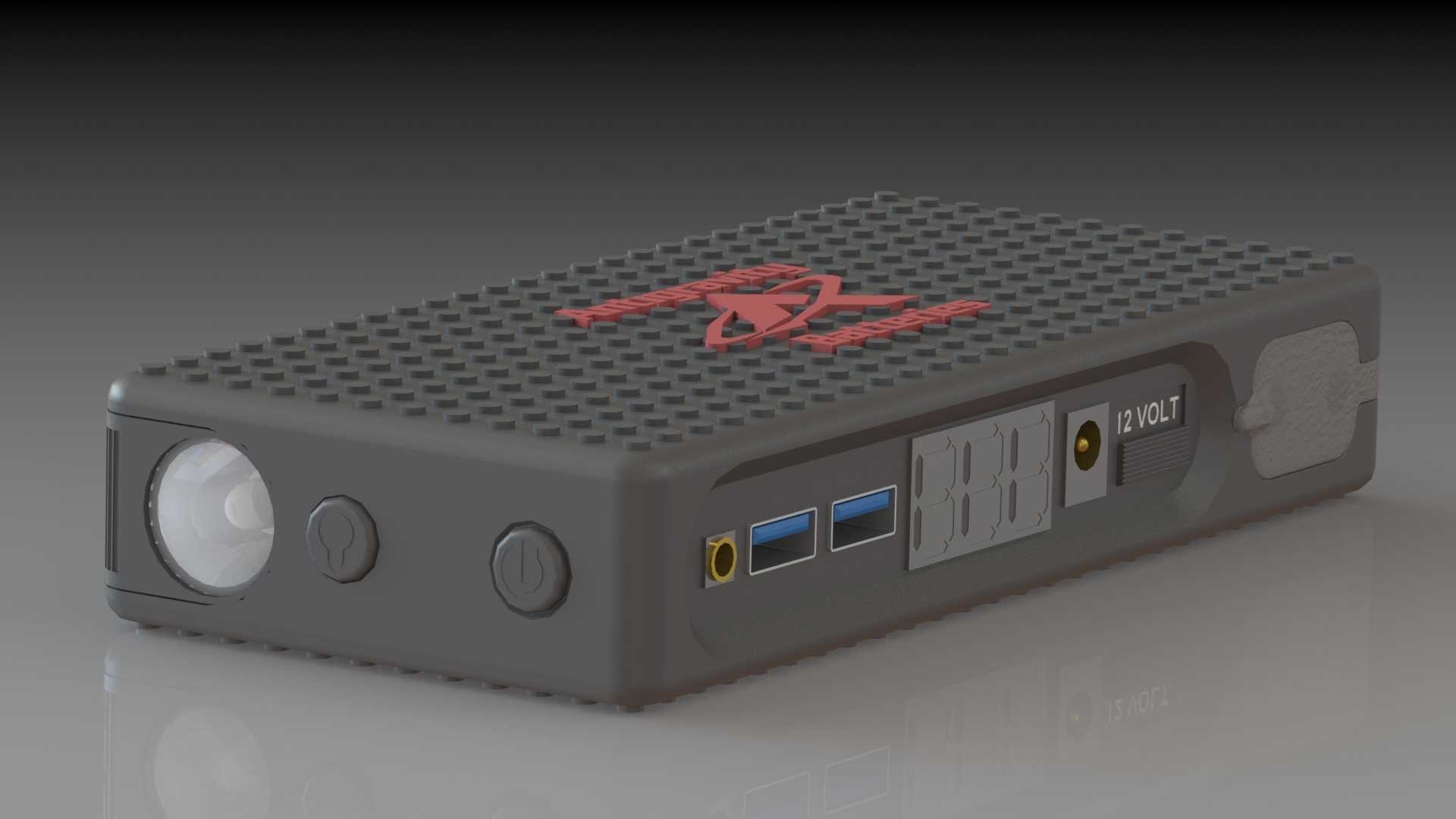

　　这款紧凑型应急充电装置的设计，最初是针对户外作业、应急抢修、短途露营这类场景下，多类小型电气设备的补能需求做的结构优化，区别于市面上常见的消费级充电宝，它在端口配置、结构强度、功能集成上做了更偏向工程使用的调整。从实际使用场景出发，户外勘测时作业人员往往需要同时携带对讲机、头灯、小型检测仪表、便携照明设备等多类用电装置，不同设备的供电接口规格不统一，常规充电宝仅配置USB类输出端口，无法覆盖12V直流供电类的小型工控设备、车载附属设备的补能需求，因此在端口布局阶段，就将多规格输出端口的集成作为核心设计点。机身侧面依次排布了USB-A输出口、Type-C输出口、直流圆形供电口、12V点烟器扩展口，能够覆盖绝大多数手持小型电气设备的供电需求，无需额外携带转接头，减少外出作业的配件携带量。

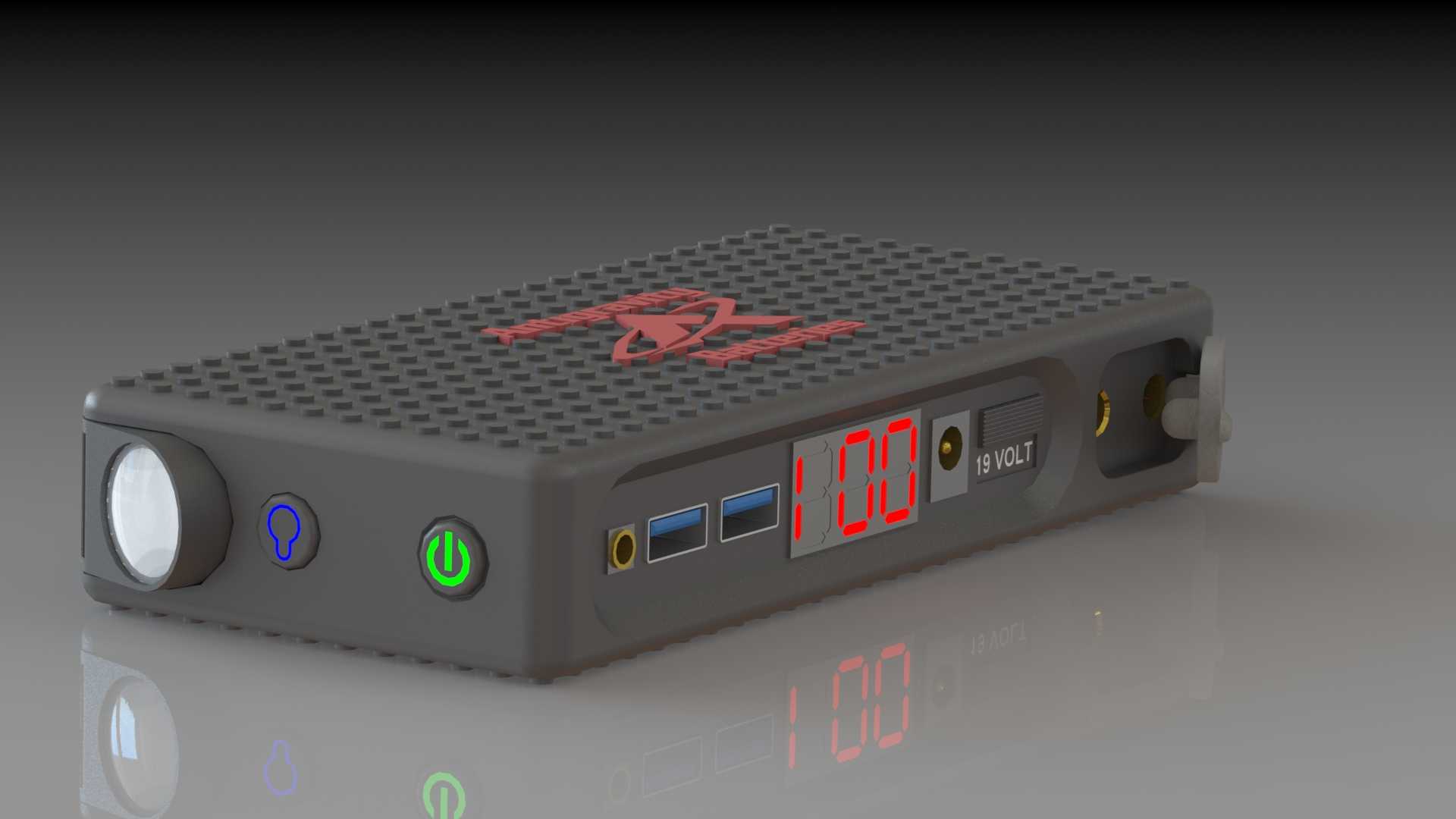

　　外形设计上采用了带密集散热孔的硬质壳体，壳体表面的网格状凹陷结构并非单纯的装饰设计，一方面是增加壳体的结构刚性，在受到轻微挤压、磕碰时，网格结构能够分散应力，避免壳体开裂损伤内部电芯与电路模块；另一方面是增大壳体的散热面积，在多端口同时输出、大电流放电的工况下，能够通过壳体表面的散热结构快速导出电路模块产生的热量，避免内部积热导致的供电效率下降、电路保护触发等问题。机身正面设置了红色数码管电量显示模块，能够以数字形式直观显示剩余电量百分比，相比常见的四格电量指示灯，数字显示的电量判断精度更高，作业人员可以根据剩余电量提前规划设备使用节奏，避免在关键作业环节出现电量耗尽的情况。

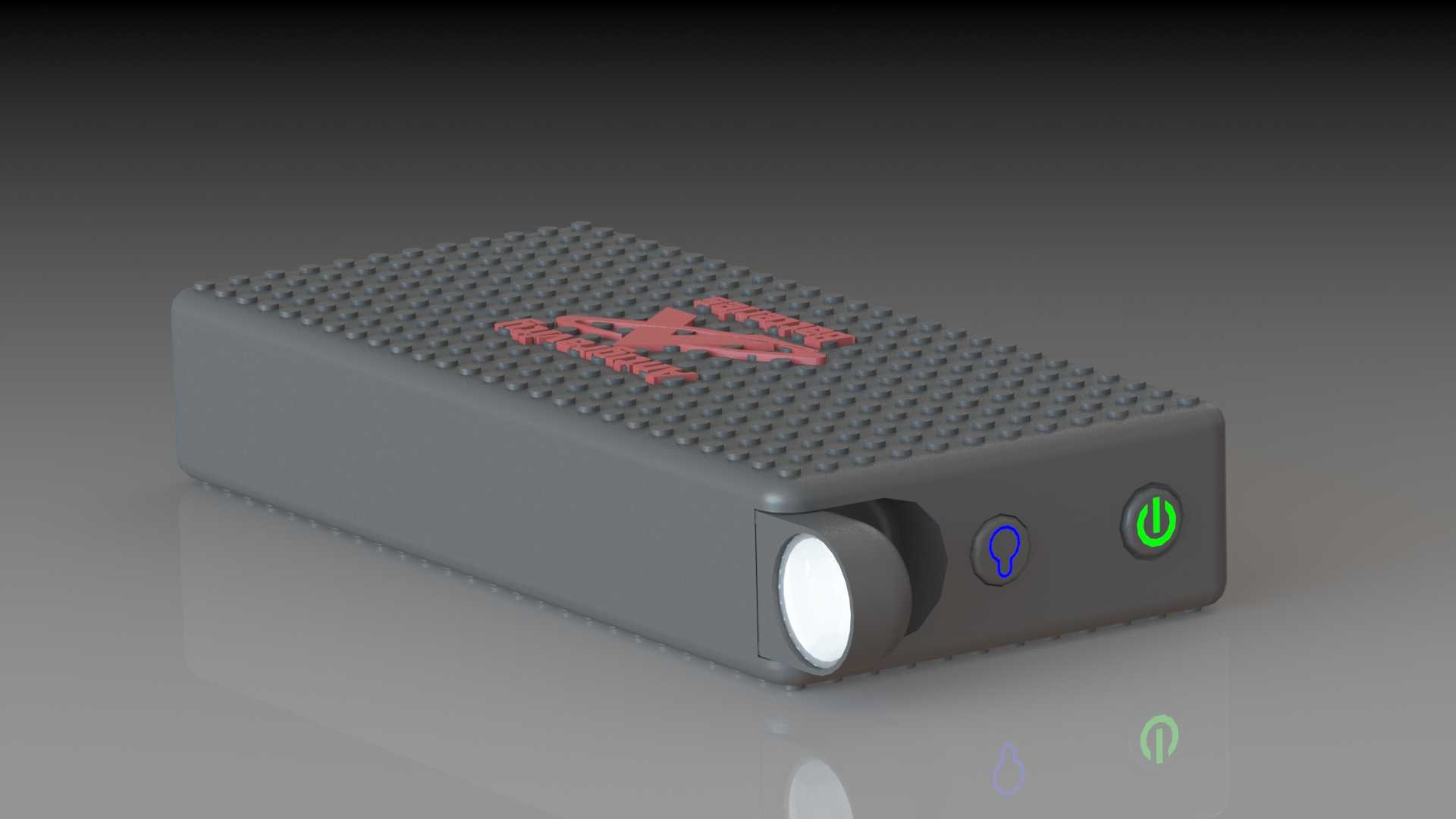

　　机身侧边集成了独立的照明模块，采用大尺寸聚光透镜的LED灯珠，搭配独立的控制按键，短按可以切换常亮、爆闪、SOS闪烁模式，满足夜间作业照明、遇险信号发送的需求，照明模块的按键做了凹凸触感标识，戴着手套也能准确按压操作，适配户外作业的操作场景。电源按键采用带绿色背光的设计，在光线昏暗的环境下能够快速定位按键位置，按键周边做了防水胶圈结构，能够应对日常使用中的泼溅、扬尘环境，提升设备在复杂户外环境下的可靠性。

　　尺寸设计上严格控制了机身的三维边界，整体长度控制在手掌可握持的范围内，厚度控制在30mm以内，能够轻松放入工装裤的侧袋、工具包的侧兜，不会占用过多的工具携带空间，机身端部预留了挂绳孔位，可以搭配挂绳将设备挂在安全带、背包肩带上，方便高空作业、移动巡检场景下的随取随用。内部结构采用分层布局，电芯模块与电路控制板之间设置了绝缘隔热缓冲垫，既能够避免电芯与电路模块之间的硬接触摩擦，也能在电芯出现异常发热时延缓热量向电路侧传递，提升设备的使用安全性。端口部位的PCB板做了加厚固定处理，在频繁插拔充电接头的使用场景下，能够避免端口松动导致的接触不良问题，延长设备的使用寿命。

　　从结构设计的细节来看，壳体的合模线做了隐藏式处理，上下壳体之间采用卡扣加螺丝的双重固定方式，相比单纯的卡扣固定，抗摔性能提升明显，即使从1.2米左右的工具台高度意外跌落，也不会出现壳体开裂、内部模块移位的问题。电量显示模块的外侧加装了透明PC防护片，避免尖锐物体刮花显示区域，影响电量数值的读取。12V输出端口做了防反接结构设计，当接入极性不匹配的设备时，电路会自动切断输出，避免损伤外接设备与电源本身的电路模块。整体设计没有多余的装饰性结构，所有的外观特征都服务于功能实现与使用可靠性，完全围绕便携应急补能的实际需求做结构优化，没有为了外观噱头牺牲实用性与结构强度。
