五十铃车型发动机防护肚皮板结构设计

　　做商用车底盘防护结构设计快十二年，经手的轻卡发动机下护板方案不下三十套，这次拆解复刻的五十铃17-360肚皮板，是轻卡防护件里兼顾防护性、散热性与装配便利性的典型成熟结构，很多细节都贴合轻卡实际运营场景的痛点。先讲实际应用场景，轻卡的运营场景比乘用车复杂太多，城乡结合部的非铺装路、工地临时便道、乡村土路的碎石飞溅，雨季积水路段的泥水冲刷，甚至冬季融雪剂的腐蚀，还有日常维保的时候维修人员踩踏底盘的受力，都是发动机下护板要扛的工况，这个护板就是装在五十铃该款车型发动机舱正下方的底盘位置，直接阻隔路面异物对发动机油底壳、曲轴皮带轮、下部线束管路的直接冲击，避免行驶中托底、碎石击打造成的油底壳破损、管路断裂这类直接抛锚的故障。

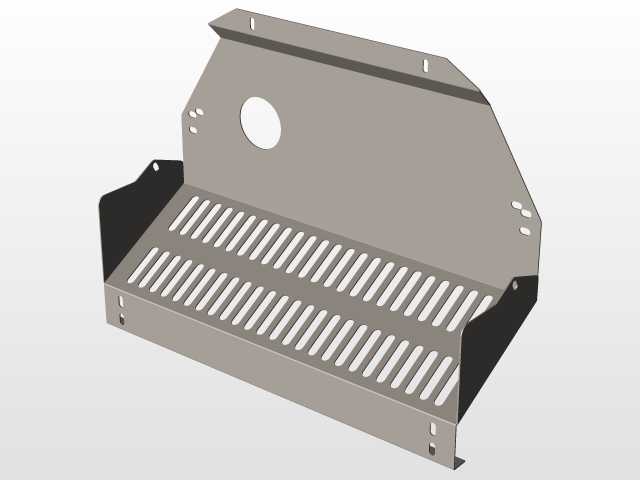

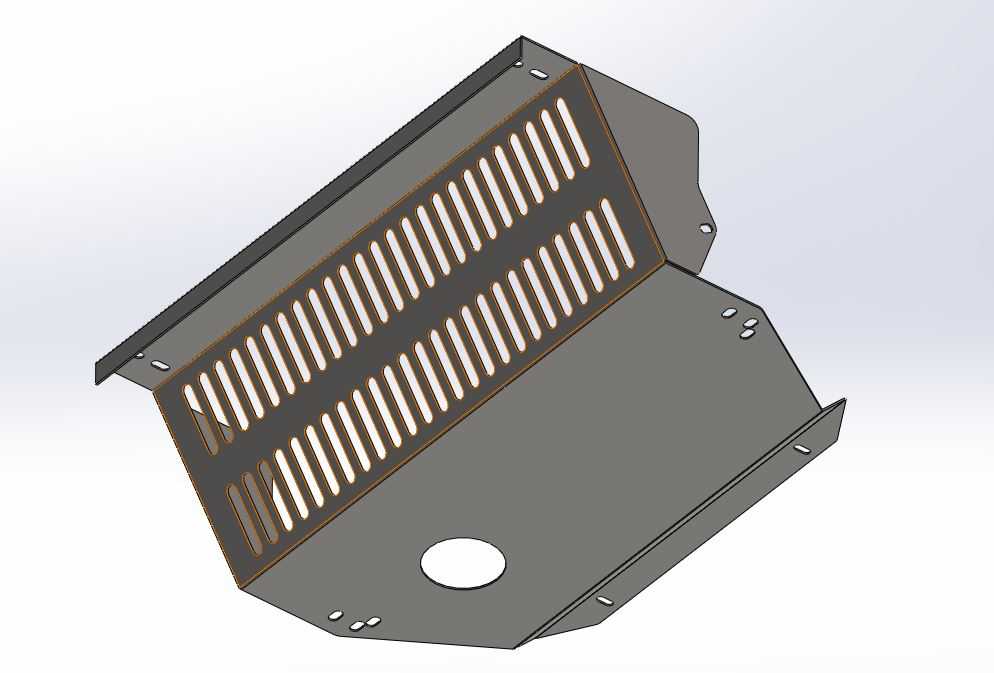

　　从结构功能特性来看，这个护板采用的是一体化钣金折弯成型的主体结构，没有多余的拼接焊缝，整体刚性比拼接式护板高很多，能承受较大的正面冲击载荷。护板上半区域设计了多组平行排布的长条形散热通孔，孔位的排布不是均匀满布，而是对应发动机油底壳、排气歧管下部的散热集中区域做定向开孔，既保证了发动机运行时下部的空气流通，带走油底壳的辐射热量，避免机油温度过高影响润滑性能，又不会因为开孔过多降低护板整体的抗冲击强度，孔边都做了翻边处理，一方面提升孔位周边的结构刚性，避免车辆行驶中护板产生共振异响，另一方面翻边形成的导流结构能引导气流顺着孔位流向散热区域，提升散热效率。护板下半区域是整面的封闭钣金结构，对应发动机前端皮带轮、下部传感器的安装位置，这个区域是路面碎石最容易击打的位置，封闭结构能完全阻隔碎石、泥水的直接侵入，避免皮带被碎石打跳齿、传感器被泥水浸泡失效。护板右下角预留了圆形的维保预留孔，位置刚好对准机油滤清器的放油口，日常更换机油的时候不需要完全拆下整块护板，只需要打开预留孔的堵盖就能完成放油操作，大幅降低维保的工作量。

　　再讲设计思路的细节，护板的安装边全部采用折弯翻边结构，每个安装点位都预留了对应的螺栓过孔，孔位的位置完全匹配车架纵梁、发动机悬置支架上的原有安装孔位，不需要在车架上额外打孔，直接用原车螺栓就能完成装配，避免后期打孔造成的车架防腐层破坏、应力集中问题。护板的边缘都做了钝角包边处理，没有尖锐的裁切毛边，避免装配的时候划伤维修人员的手部，也避免行驶中护板边缘切割飞溅的泥水带起的杂物。护板的整体折弯角度完全贴合发动机下部的轮廓曲线，和发动机油底壳之间预留了足够的安全间隙，不会因为车辆行驶中的车架扭动、发动机悬置的振动造成护板和油底壳碰撞异响，同时间隙也能保证空气在护板和发动机之间形成流通层，进一步提升散热效果。

　　从安装边界和尺寸适配来看，这个护板的整体轮廓完全覆盖发动机下部的所有易损部件，横向宽度刚好适配该款五十铃车型的左右纵梁间距，纵向长度从发动机前端的皮带轮区域一直延伸到油底壳后端，没有防护盲区。安装点位的分布采用多点位固定，除了左右两侧和纵梁连接的固定点，前端和水箱下横梁连接，后端和变速箱前端支架连接，整体形成框式固定结构，每个固定点都设计了小的凸台结构，安装的时候凸台和支架面贴合，避免螺栓拧紧的时候护板板面产生变形，同时固定点周边都做了加强筋结构，提升固定位置的抗撕裂强度，避免长期颠簸路况下固定孔位开裂。护板的板材厚度选用的是适配轻卡工况的厚度，既不会因为过薄导致抗冲击能力不足，也不会因为过厚增加过多的整车自重，符合商用车轻量化的设计要求，表面的防腐处理也适配底盘的恶劣使用环境，能抵御泥水、融雪剂的长期腐蚀，延长护板的使用寿命。

　　实际装车验证的时候，这个结构的护板在非铺装路行驶时，能明显减少碎石击打发动机下部的异响，连续爬坡工况下机油温度比无护板状态仅高1-2℃，完全在正常工作温度范围内，维保的时候更换机油的操作便利性也符合维修站的操作习惯，不会因为护板的存在增加维保工时，是非常成熟的量产适配结构。
