丰田日野714底盘发动机防护护板结构

　　商用车底盘防护部件的设计，始终围绕复杂工况下的核心部件防护需求展开，这款适配丰田日野714车型的发动机防护护板，主要应用于重型商用车的底盘发动机下部防护场景，日常行驶中可阻挡路面飞溅的碎石、泥沙、积水直接冲击发动机油底壳、下部管路及线束接头，在非铺装路面作业、工地转运、山区路段行驶等场景下，能大幅降低硬物托底对发动机下部脆弱部件的磕碰损伤，减少日常运维中底盘部件的清洁与故障排查成本。

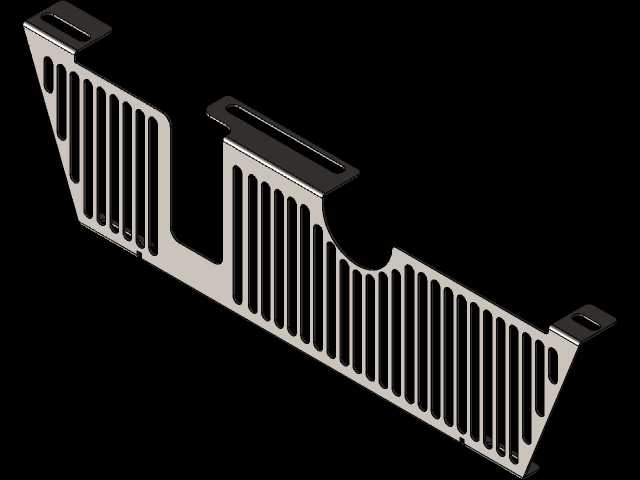

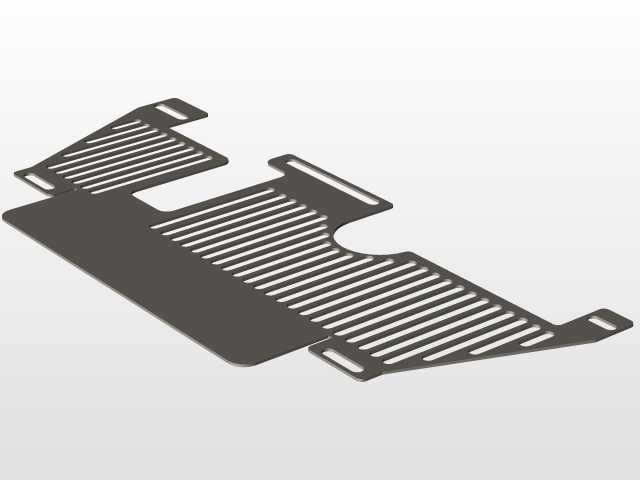

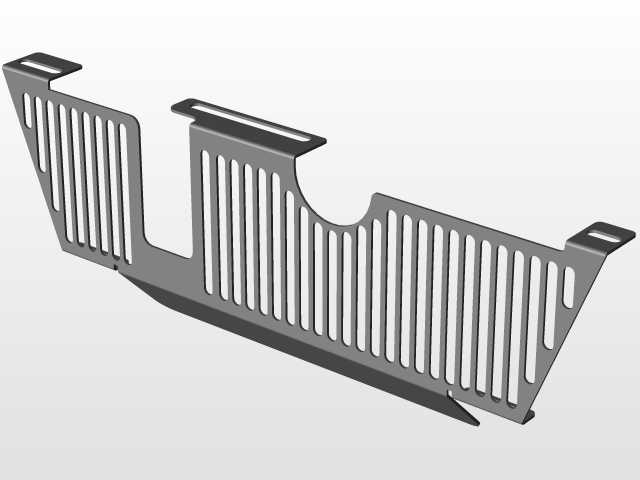

　　从结构设计思路来看，护板整体采用钣金冲压成型的一体化结构，主体区域排布的长条形通槽并非简单的减重设计，一方面是在保证结构刚性的前提下降低部件自重，减少整车簧下质量的额外负载，另一方面长槽的走向顺着车辆行驶的气流方向排布，行驶过程中气流可通过通槽快速带走发动机下部散发的热量，避免全封闭护板导致的发动机舱下部散热不畅问题，同时通槽的宽度经过匹配设计，可阻挡直径10mm以上的硬物直接穿过，平衡防护能力与散热、减重需求。护板边缘设置的多组带安装孔的折弯支耳，完全匹配日野714车型底盘原有安装点位，不需要额外在车架上打孔改装，支耳处的折弯翻边做了圆角过渡处理，避免安装时应力集中导致的支耳断裂，同时支耳上的长条形安装孔预留了3-5mm的安装调节余量，可抵消车架制造公差、护板成型公差带来的安装对位偏差，降低现场装配的难度。

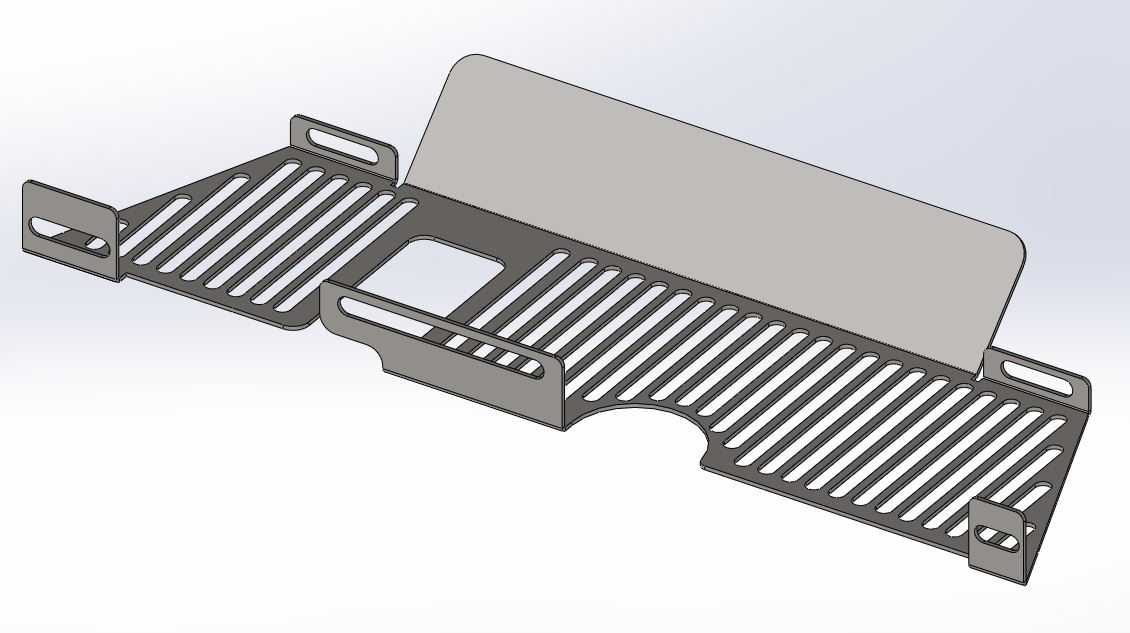

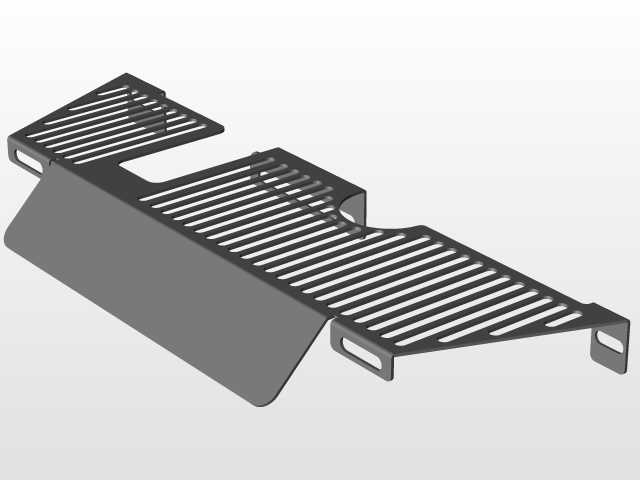

　　护板上部的一体式折弯立板，主要用于阻挡车轮带起的侧向飞溅物，避免泥沙从护板与车架的侧面间隙涌入发动机下部区域，立板的折弯角度经过实车匹配，刚好贴合车架下部的轮廓走向，不会与发动机下部的机油滤芯、放油螺栓位置产生干涉，日常保养时不需要完全拆除护板即可完成机油更换、滤芯拆装等常规操作。护板中部预留的方形镂空区域，是专门对应发动机下部的传感器接插件位置，避免护板挤压传感器线束，同时也方便检修时快速对接插件进行插拔检测。护板整体的外形轮廓完全贴合日野714车型发动机下部的底盘布局，靠近变速箱一侧的弧形缺口，是为了避让变速箱的下部凸起结构，保证护板安装后与周边运动部件保持15mm以上的安全间隙，不会在车辆行驶颠簸、发动机悬置产生位移时出现部件干涉摩擦的问题。

　　从结构刚性设计来看，护板主体的冲压筋条顺着长槽的间隔排布，相当于在平板基础上增加了多道纵向加强筋，可提升护板整体的抗冲击能力，当受到路面硬物撞击时，筋条可分散冲击力，避免护板大面积凹陷变形挤压发动机部件。护板边缘的整体翻边结构，也进一步提升了板材的边缘刚性，减少车辆行驶过程中护板产生的共振异响。安装支耳的位置都设置在护板受力的筋条延伸处，保证安装点的结构强度，避免长期颠簸后安装孔开裂。

　　在实际装车应用中，这类护板的安装边界完全依托原车底盘的现有安装位，前部支耳固定在水箱框架下部的原有螺栓位，中部支耳固定在发动机悬置的下部支架，后部支耳固定在变速箱下部的连接支架，所有安装点的高度差经过精准匹配，安装后护板整体保持前低后高的倾斜角度，一方面可引导行驶气流顺畅通过护板表面提升散热效率，另一方面溅到护板表面的泥沙、积水可顺着倾斜面快速向后排出，不会在护板表面堆积造成额外负重或长期腐蚀板材。护板表面的平整区域没有多余的凸起结构，可减少车辆行驶时的底盘风阻，对于常年跑干线运输的商用车来说，细微的风阻降低长期积累也能带来一定的燃油经济性提升。

　　不同于乘用车的塑料护板，这类商用车发动机护板采用金属板材制作，可承受更大的冲击载荷，应对商用车重载情况下的复杂路况更可靠，设计过程中需要反复核对底盘的三维数模，确认所有运动部件、管路、线束的位置，预留足够的安全间隙，同时平衡防护能力、自重、散热、装配便利性、保养便利性等多维度的需求，每一处镂空、折弯、安装孔的位置都有对应的实际功能考量，不存在多余的结构设计。
