多工位机床镗孔刀座夹具结构

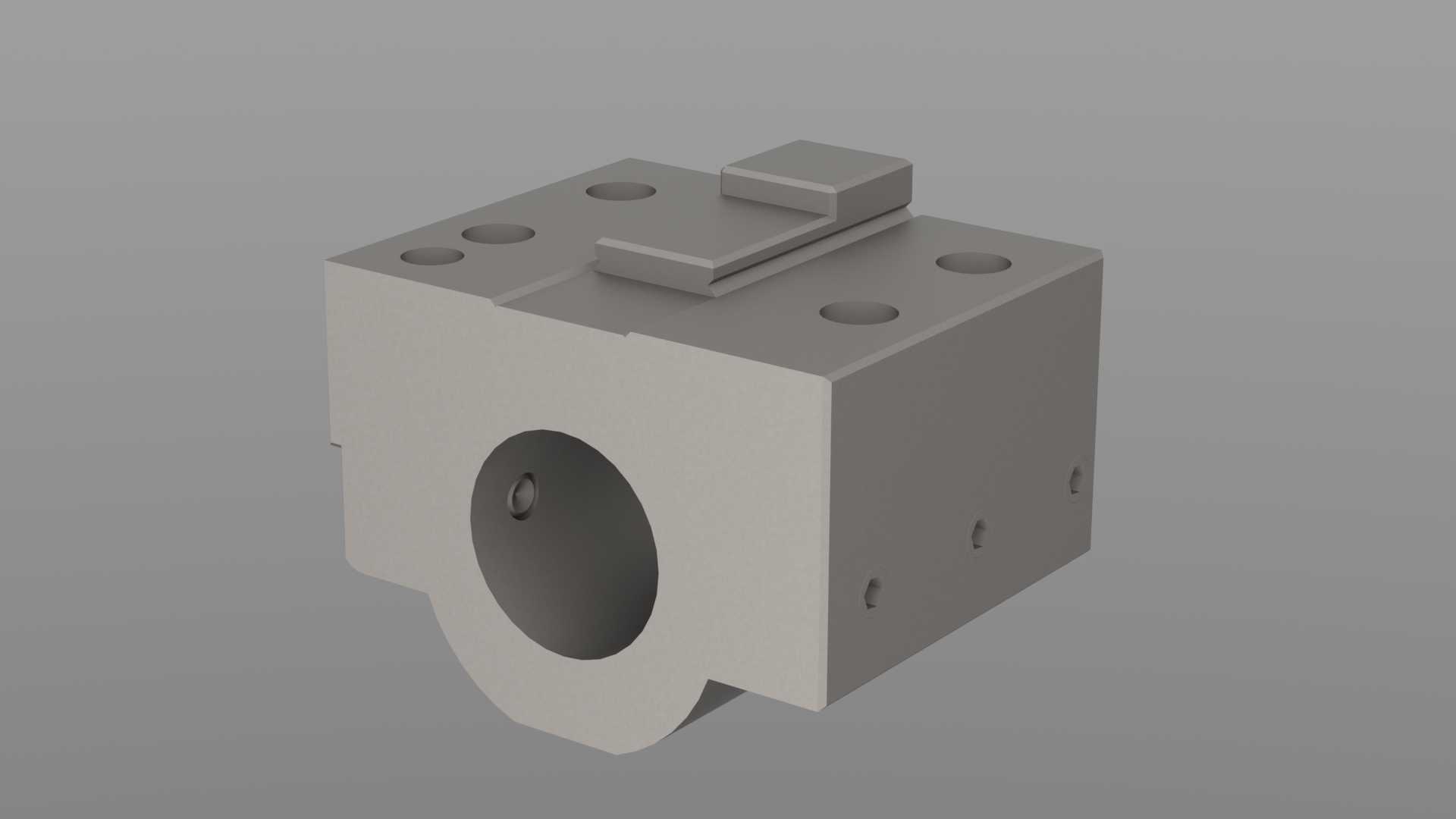

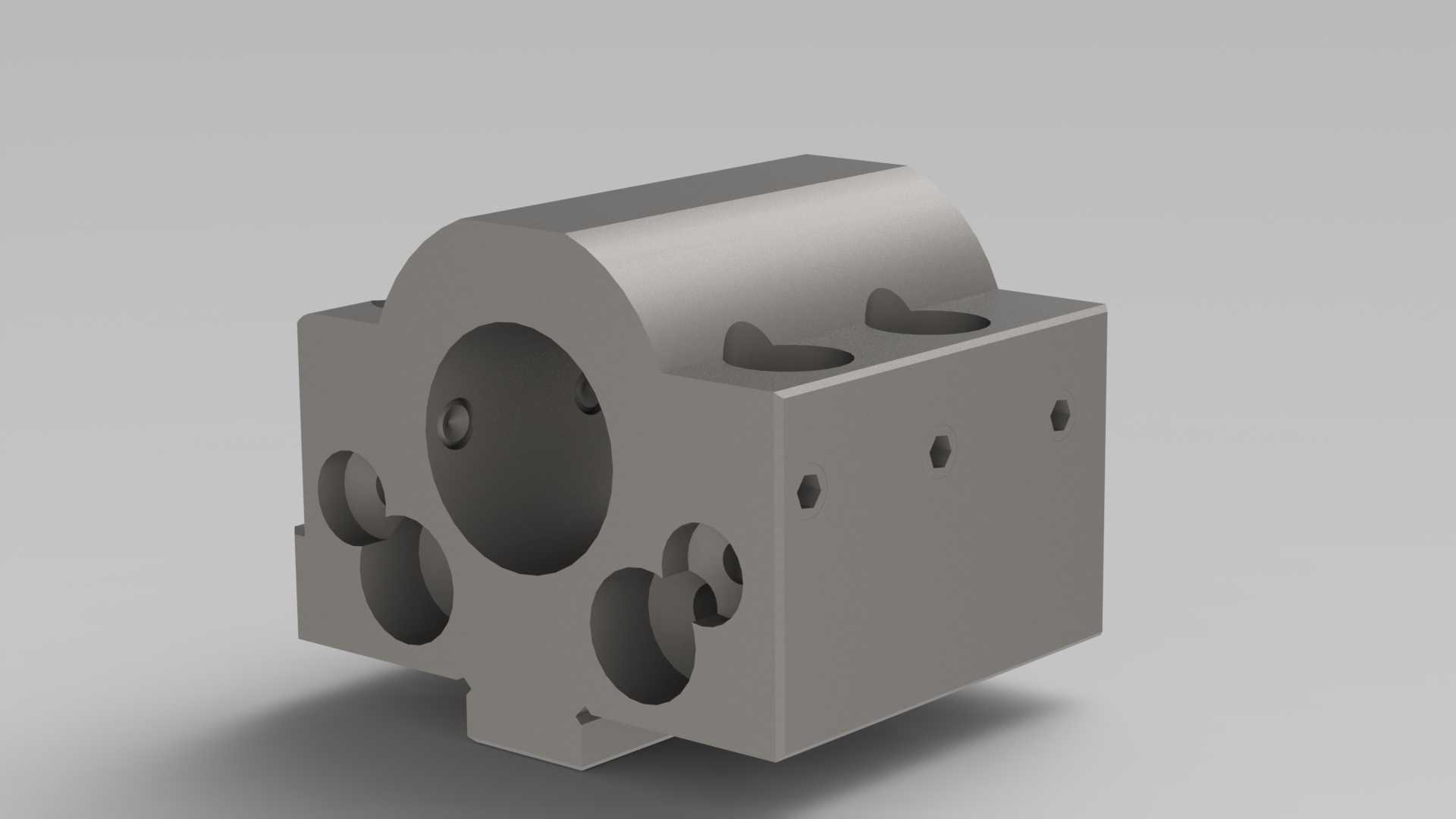

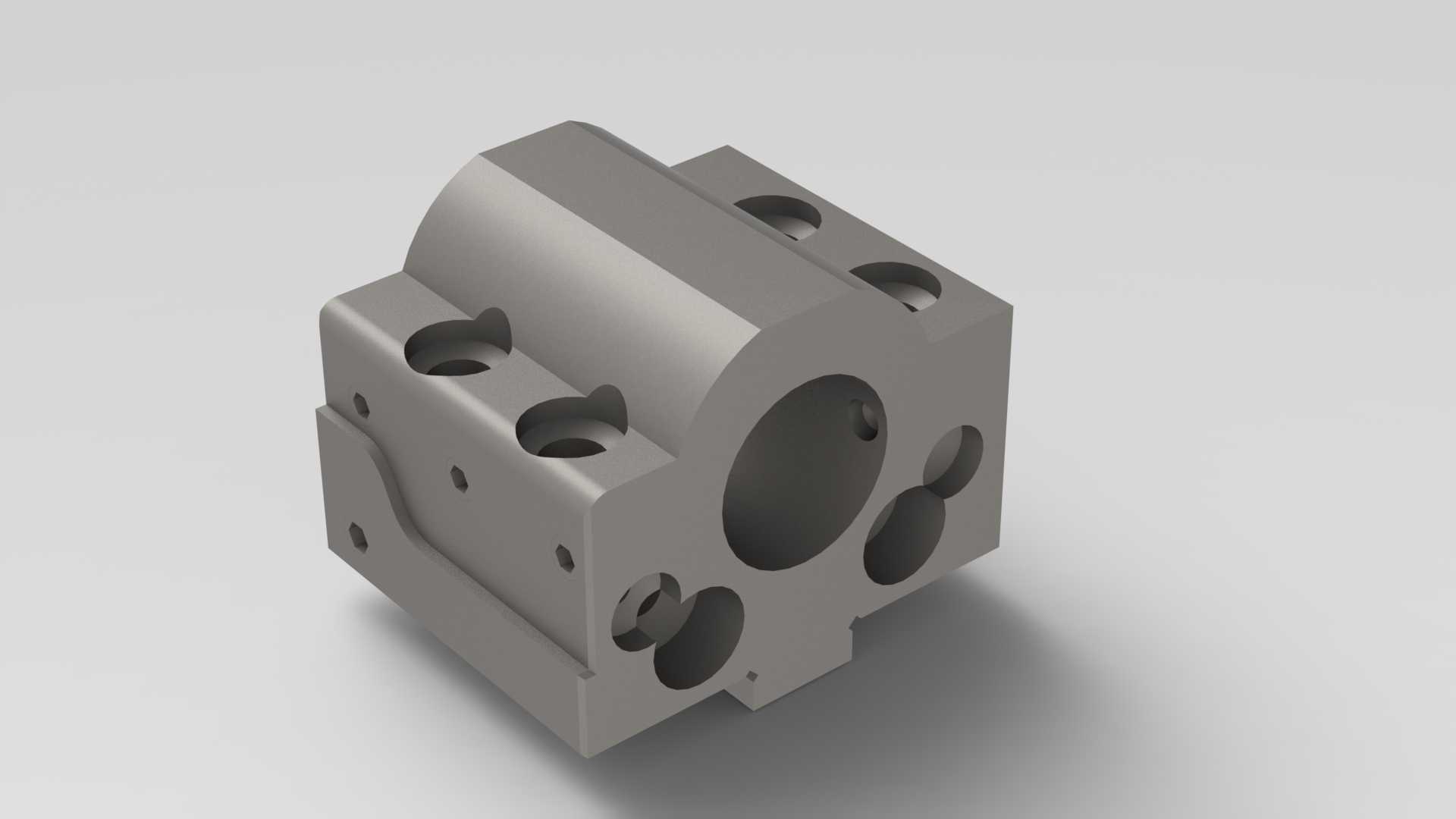

　　这款夹具是数控车床、车铣复合设备刀塔上配套使用的镗孔刀具固定座，日常在批量轴类、盘类零件的内孔加工工序中承担刀具装夹定位的核心作用，区别于普通外圆刀座，这类夹具专门适配内孔镗刀、铰刀、U钻等轴向进给刀具的安装，能在高速切削、大进给量的加工工况下保持足够的装夹刚性，避免刀具振颤影响内孔的尺寸精度与表面粗糙度。从结构设计来看，主体采用方块加半圆弧定位面的组合构型，上部的半圆弧面是和刀塔安装槽配合的定位基准，加工时需要保证圆弧面的圆柱度与安装底面的垂直度，确保装夹后刀具中心与机床主轴中心的同轴度误差控制在0.02mm以内，这是内孔加工不出现锥度、让刀问题的核心前提。主体上的大直径中心通孔是刀具安装腔，孔壁做了精磨处理，

　　和镗刀杆的配合间隙控制在H7公差带，侧面均匀分布的紧定螺钉孔，用来从不同方向顶紧刀杆，既可以防止加工过程中刀杆轴向窜动，也能微调刀具的中心高度，适配不同直径规格的镗刀安装。主体侧面分布的多个阶梯孔是安装固定孔，对应刀塔上的螺栓安装位，孔位做了沉头设计，安装后螺栓头不会突出夹具表面，避免和加工工件、排屑路径产生干涉。上部平面开设的两个凹型槽是定位销孔位，和刀塔上的定位销配合，实现夹具的快速换装定位，不需要每次换装都重新打表找正，能大幅减少批量加工时的工装准备时间。在实际加工场景中，这类夹具需要承受镗孔时的径向切削力，尤其是加工深孔、硬材质工件时，切削力会持续作用在夹具的安装结合面上，所以设计时特意加大了主体与刀塔的接触面积，

　　下部的凸台结构嵌入刀塔的定位槽内，相当于增加了一个辅助定位面，抵消切削时的扭转力矩，避免螺栓受剪切力出现松动。从安装边界来看，夹具的整体外形尺寸适配常见的63、80规格伺服刀塔安装位，安装后突出刀塔表面的高度经过严格控制，加工最大直径300mm的盘类零件时，夹具不会和工件卡盘产生运动干涉，刀具伸出长度的调节范围可以覆盖20-120mm的内孔加工深度需求，满足绝大多数常规盘轴类零件的内孔加工要求。设计过程中还特意考虑了排屑问题，夹具的所有棱边都做了倒角处理，没有容易积屑的直角死角，加工时产生的铁屑可以顺着斜面滑落，不会堆积在刀具安装孔周围，避免铁屑刮伤已加工表面或者进入刀具配合间隙影响装夹精度。和普通的侧压式刀座不同，

　　这款夹具的紧定螺钉孔采用了错位分布的设计，三个螺钉分别从不同角度压紧刀杆，压紧力分布更均匀，不会出现单螺钉压紧导致的刀杆偏斜问题，即使是重切削工况下，刀杆的夹持稳定性也能得到保证。另外，夹具的安装底面做了磨削处理，表面粗糙度达到Ra0.8，和刀塔安装面的贴合度超过90%，安装时不需要额外加铜皮调整间隙，就能保证足够的接触刚性，减少切削振动的传递。在实际生产线应用中，这类夹具可以配合不同规格的导套，实现更小直径刀杆的装夹，不需要更换整个夹具就能适配多种刀具，大幅降低了工装储备成本，换装不同规格刀具时只需要更换对应内径的导套，调整时间比普通刀座缩短60%以上，非常适合多品种小批量的柔性加工场景。
