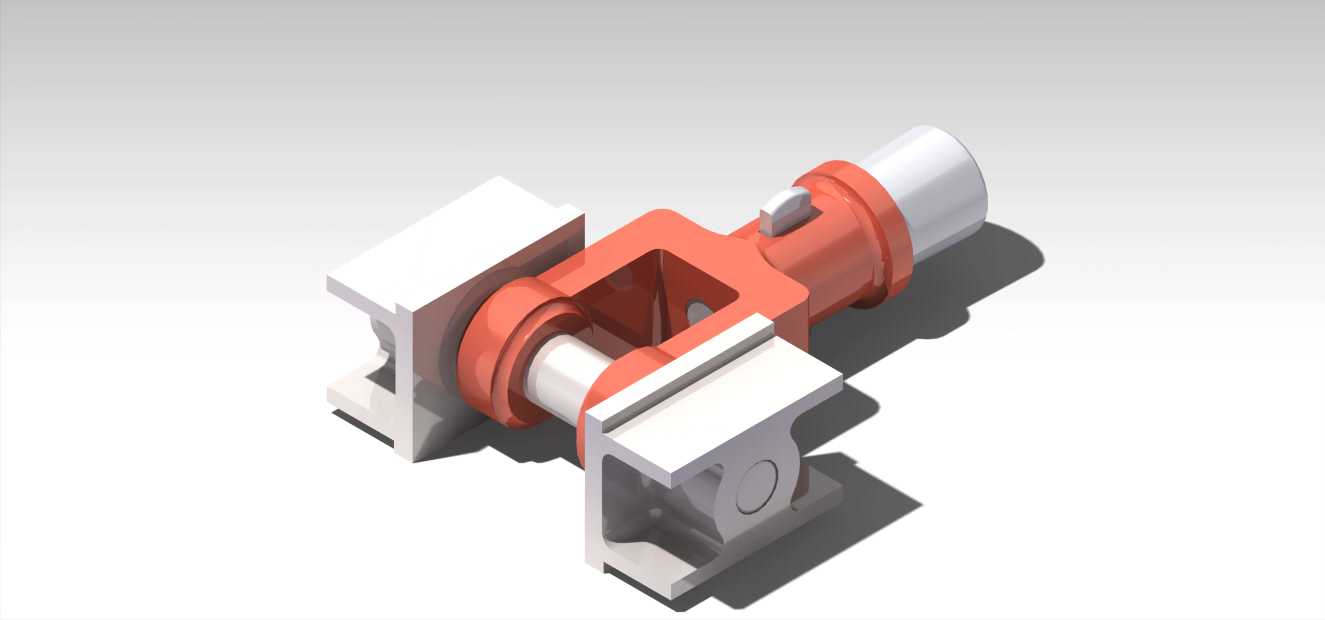

十字头卧式发动机核心连接组件结构

　　在船舶动力、大型固定式压缩机组、重载工业泵组这类需要长周期稳定往复动力输出的场景里，十字头组件是连接活塞侧与连杆侧的核心传力部件，这套卧式布局的十字头结构，正是针对水平布置的动力缸体设计，解决了卧式安装状态下活塞侧倾磨损、连杆摆动侧向力直接作用于缸壁的行业共性问题。实际运行过程中，活塞传递来的轴向推力会先作用在十字头的滑履配合面，通过两侧对称布置的导向滑座将侧向力完全承载在机身导轨面上，连杆端的摆动自由度被约束在十字头销的铰接范围内，从根源上避免了活塞与缸套之间的偏磨问题，这也是大排量卧式动力设备必须配置十字头结构的核心原因。从结构设计逻辑来看，这套组件采用了对称式的受力布局，十字头本体的中间腔体预留了十字头销的安装定位空间，

　　销孔位置做了加厚的加强筋过渡，避免交变载荷下的应力集中；两侧的滑履面为平面配合结构，安装时可通过调整垫片组控制滑履与机身导轨的配合间隙，既保证往复运动的导向精度，又预留了热胀冷缩的补偿空间，不会因为设备运行升温出现卡滞问题。十字头与活塞杆的连接端采用了带锁紧定位的轴颈结构，装配时可通过轴端的定位台阶保证活塞杆与十字头的同轴度，避免活塞杆运行中出现径向跳动，连接部位的锁紧结构可承受往复运动中的交变冲击载荷，不会出现连接松脱的故障。导向滑座采用了分体式的安装结构，滑座与十字头本体之间通过定位止口保证装配精度，滑座的配合面可根据磨损情况单独更换，无需整体更换十字头本体，大幅降低了设备后期的维护成本。从安装边界尺寸来看，

　　这套组件的整体宽度由两侧滑履的外端面间距决定，适配对应规格的卧式发动机机身导轨开档尺寸，十字头销的铰接中心与活塞杆轴线的同轴度公差控制在0.02mm以内，保证传力过程中无额外的偏载力矩；滑履面的长度经过匹配计算，在满足侧向力承载压强要求的前提下，尽可能缩短了组件的轴向长度，压缩整个动力端的整体尺寸，减少设备的整体占地面积。实际选型匹配时，需要重点核对滑履与导轨的配合间隙、十字头销的直径与连杆小头衬套的适配尺寸、活塞杆连接轴颈的直径与锁紧螺纹规格，这几个参数直接决定了组件能否直接替换原有设备的损坏部件，或是适配新设计的卧式动力缸体。这套结构的三维建模过程中，对所有的配合面都做了公差带的预留，铰接部位的间隙、

　　滑动配合面的间隙都按照实际工程装配要求设置，可直接用于工程出图、装配干涉检查，也可作为同类型十字头结构设计的参考模板，帮助设计人员快速完成动力端的传力组件布局，减少重复建模的工作量。在实际的设备运维场景中，十字头属于易损的核心传力部件，长期运行后滑履面会出现磨损、十字头销与衬套会出现间隙增大的问题，精准的三维模型可用于备件的测绘加工，保证备件的安装尺寸与原部件完全一致，减少设备停机维修的时间。针对卧式设备的安装特点，这套结构的重心完全落在两侧导向滑座的支撑范围内，水平安装状态下不会出现重心偏载导致的导轨局部磨损加剧问题，滑履面的润滑槽布局可配合机身的润滑系统，在往复运动过程中形成均匀的油膜，降低滑动摩擦的损耗，延长部件的使用寿命。
