ABB三极隔离开关OT630E03结构设计

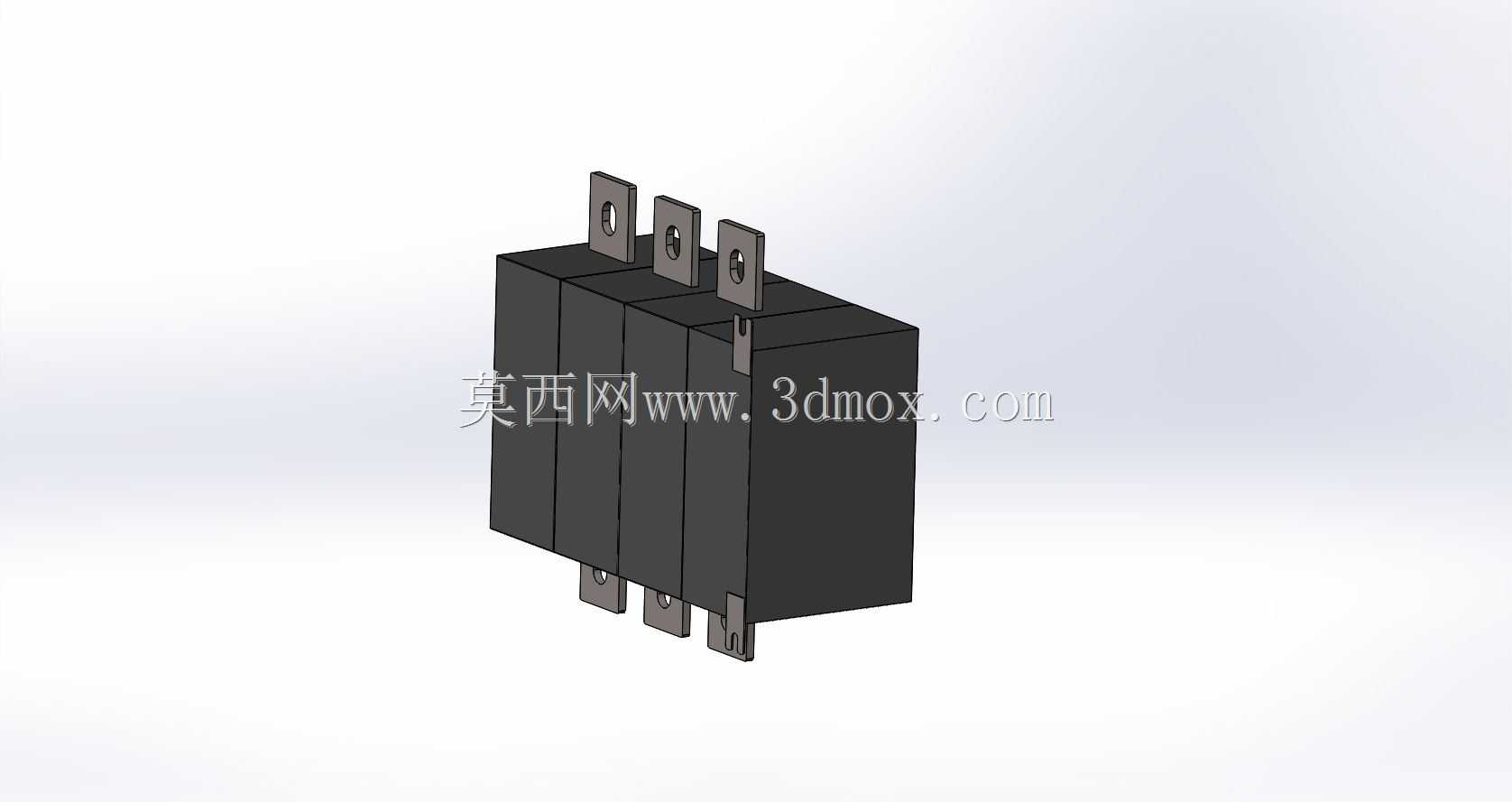

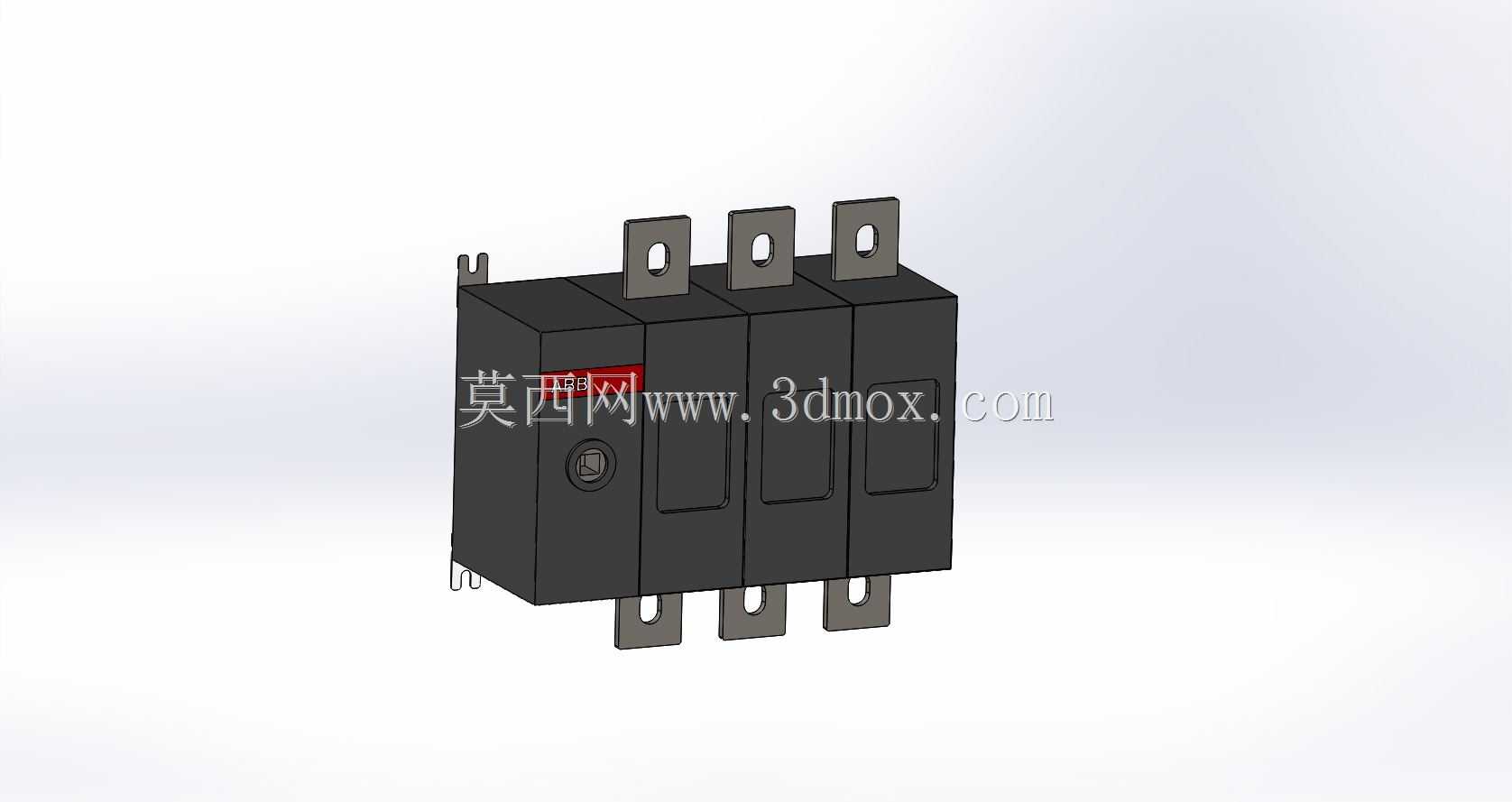

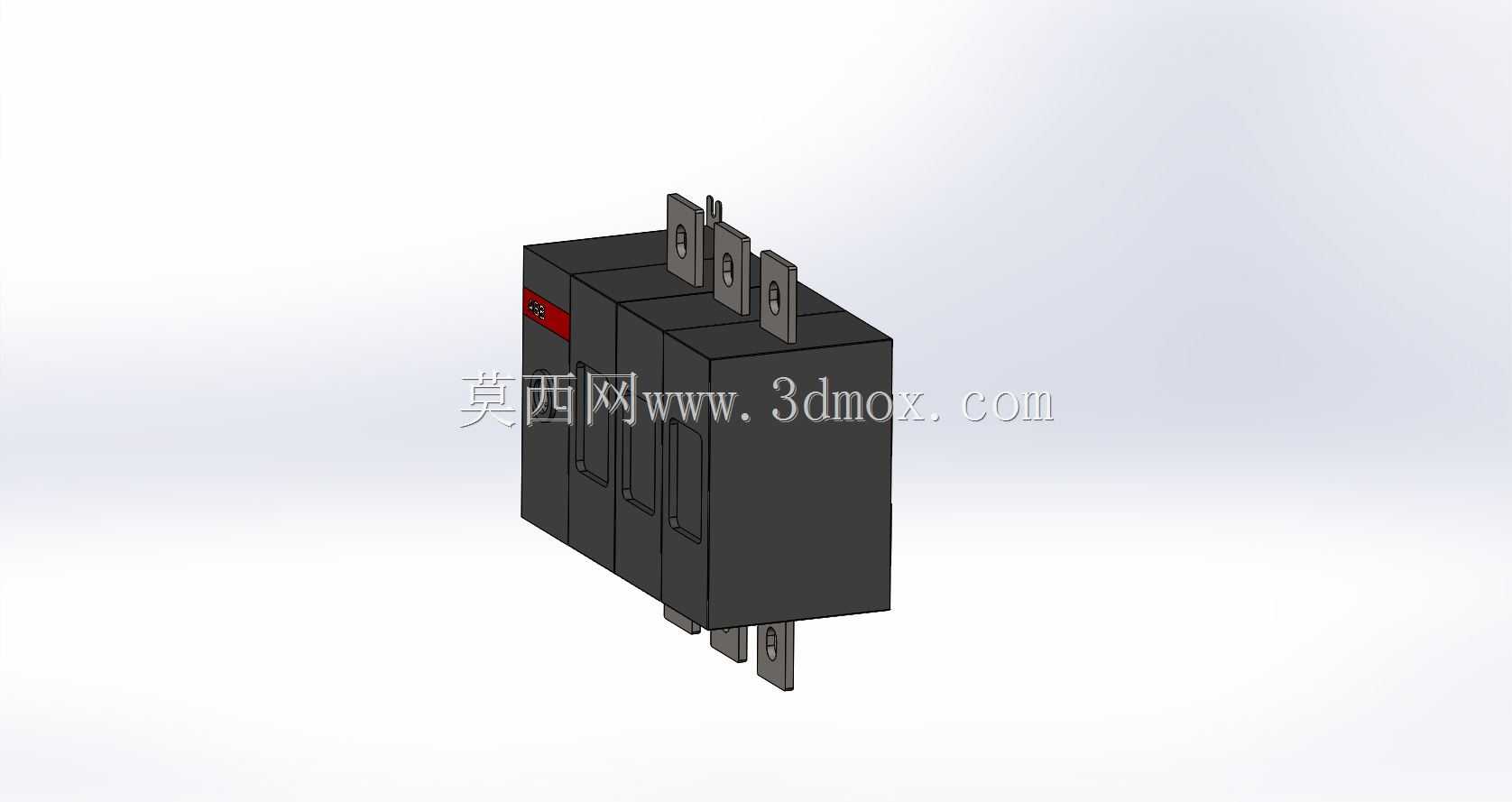

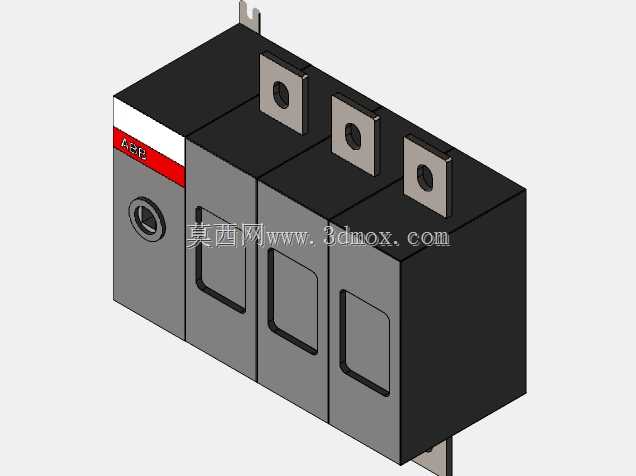

　　在低压配电系统的进线侧、母联分段以及重要负荷的前端隔离回路中，隔离开关是承担无负荷状态下电路分断、形成明显断开点的核心元件，这款三极结构的隔离开关，额定电流等级适配630A的配电回路，主要应用于工业厂房低压配电室、商业综合体配电竖井、数据中心UPS输入输出端等场景，作为检修时的安全隔离器件，其分断位置的可见断点能够为运维人员提供明确的安全操作边界，避免带负荷误操作带来的弧光短路风险。从结构设计逻辑来看，这款产品采用三极共基座的模块化布局，三个极柱单元并排固定在绝缘基座上，每个极柱内部设置独立的静触头与动触头组件，操作机构位于最左侧极柱的前端，通过联动杆带动三个极的动触头同步完成分合动作，保证三极通断的一致性，

　　避免出现单极滞后分断导致的缺相运行问题。触头部分采用铜基镀银的材质设计，接触电阻控制在毫欧级，能够在长期满负荷运行时降低触头温升，避免大电流工况下的过热氧化问题，外壳采用高强度阻燃热固性塑料压制而成，具备良好的介电性能与抗冲击能力，能够承受分断过程中可能出现的短时电弧灼烧，同时防止外部金属异物进入极间造成相间短路。安装接口方面，产品上下端均设置了板式接线端子，每个端子带有两个安装固定孔，适配对应规格的铜排压接，端子的排布间距满足低压配电设备的电气间隙要求，相与相之间的绝缘隔板直接集成在外壳上，无需额外加装相间隔板即可满足400V系统的绝缘防护要求。基座背部设置了标准的导轨安装卡扣与螺栓固定孔，既可以适配标准DIN导轨的快速安装，

　　也可以通过螺栓直接固定在低压柜的安装梁上，适配不同柜型的安装需求。操作手柄的位置设计在产品正面左侧，带有明确的分合位置指示，红色的指示窗口在合闸状态下显示红色标识，分闸状态下显示绿色标识，运维人员在柜外即可清晰判断开关的工作状态，手柄的操作力矩经过匹配设计，既不会因为力矩过小导致误碰分闸，也不会因为力矩过大造成操作费力。在实际选型应用中，这类隔离开关通常与塑壳断路器配合使用，断路器承担负荷电流的分断与故障保护功能，隔离开关布置在断路器的电源侧，当断路器需要检修更换时，断开隔离开关即可将断路器与上游电源完全隔离，形成安全的检修作业区间，部分场景下也可以将隔离开关作为母联开关使用，在两段母线之间形成明显断开点，

　　满足双电源供电系统的检修安全要求。建模过程中需要重点关注的尺寸边界包括：整体的宽度方向尺寸要匹配低压柜内的相间距要求，接线端子的孔位中心距要与标准铜排的开孔尺寸对应，操作手柄的旋转角度要保证分闸时动触头与静触头之间的开距满足绝缘距离要求，基座的安装孔位要与常用的低压柜安装梁开孔尺寸兼容，同时要预留出接线时铜排弯曲的操作空间，避免安装时出现铜排与外壳干涉的问题。产品的进出线端采用上下对称的结构设计，支持上进线与下进线两种接线方式，无需调整内部结构即可适配不同的柜内布线走向，降低现场安装的改造成本，每个极柱的外壳上都设置了灭弧栅片的安装腔，虽然隔离开关不用于分断负荷电流，但在意外带负荷小电流分断时，灭弧栅片能够快速切割熄灭产生的电弧，避免电弧飞出造成人员伤害或设备损坏。从三维建模的细节处理来看，外壳的分模线位置设置在产品侧面的非安装面，不会影响安装后的外观平整度，接线端子的固定螺栓采用标准的六角头结构，建模时预留出螺栓紧固的操作空间，保证现场接线时扳手能够正常操作，操作机构的联动部分做了隐藏式设计，外部没有裸露的传动部件，避免运行过程中积灰或者异物卡滞造成机构卡涩。在配电设备的三维布局设计中，这类隔离开关的安装位置通常需要预留正面的操作空间，保证手柄操作时不会与柜内其他元件干涉，同时要考虑接线铜排的弯曲半径，避免铜排过度弯折产生应力，对接线端子造成额外的机械拉力，长期运行过程中导致端子变形接触不良。
