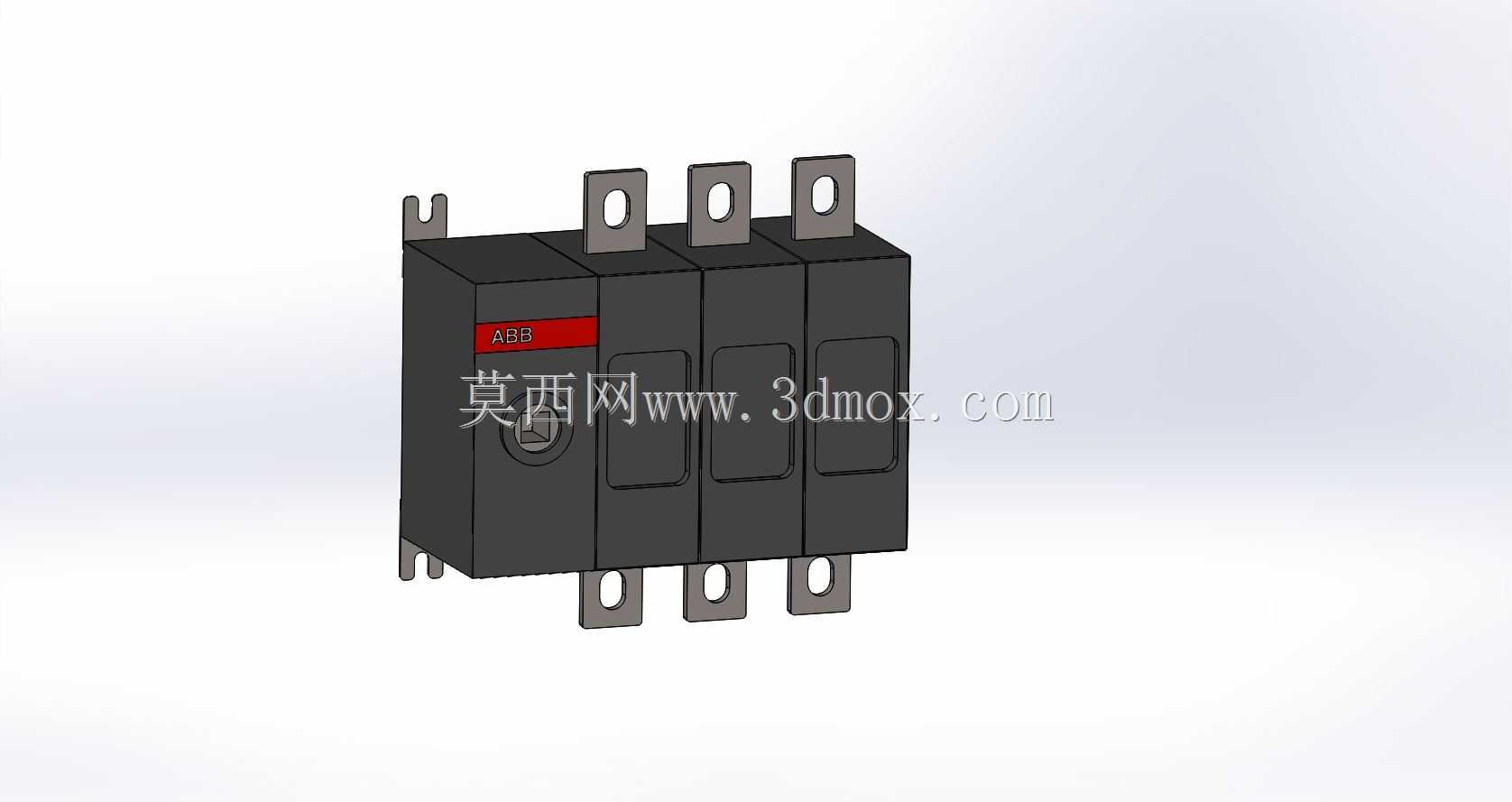

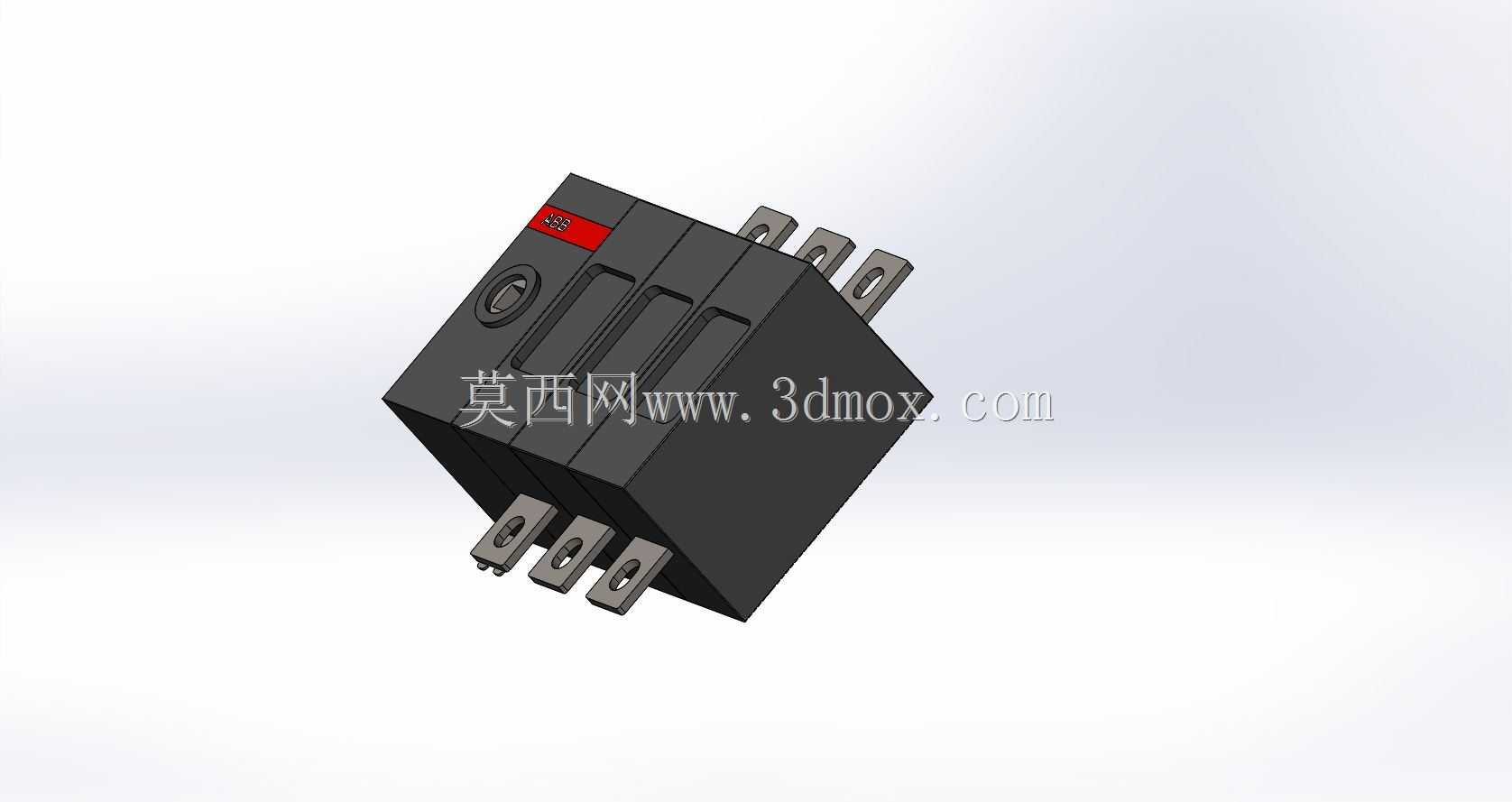

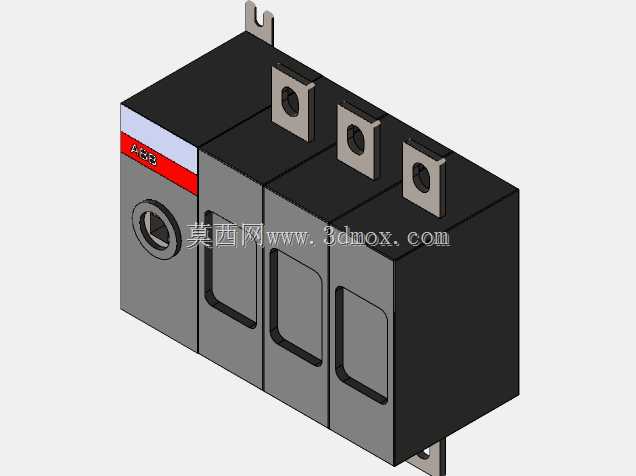

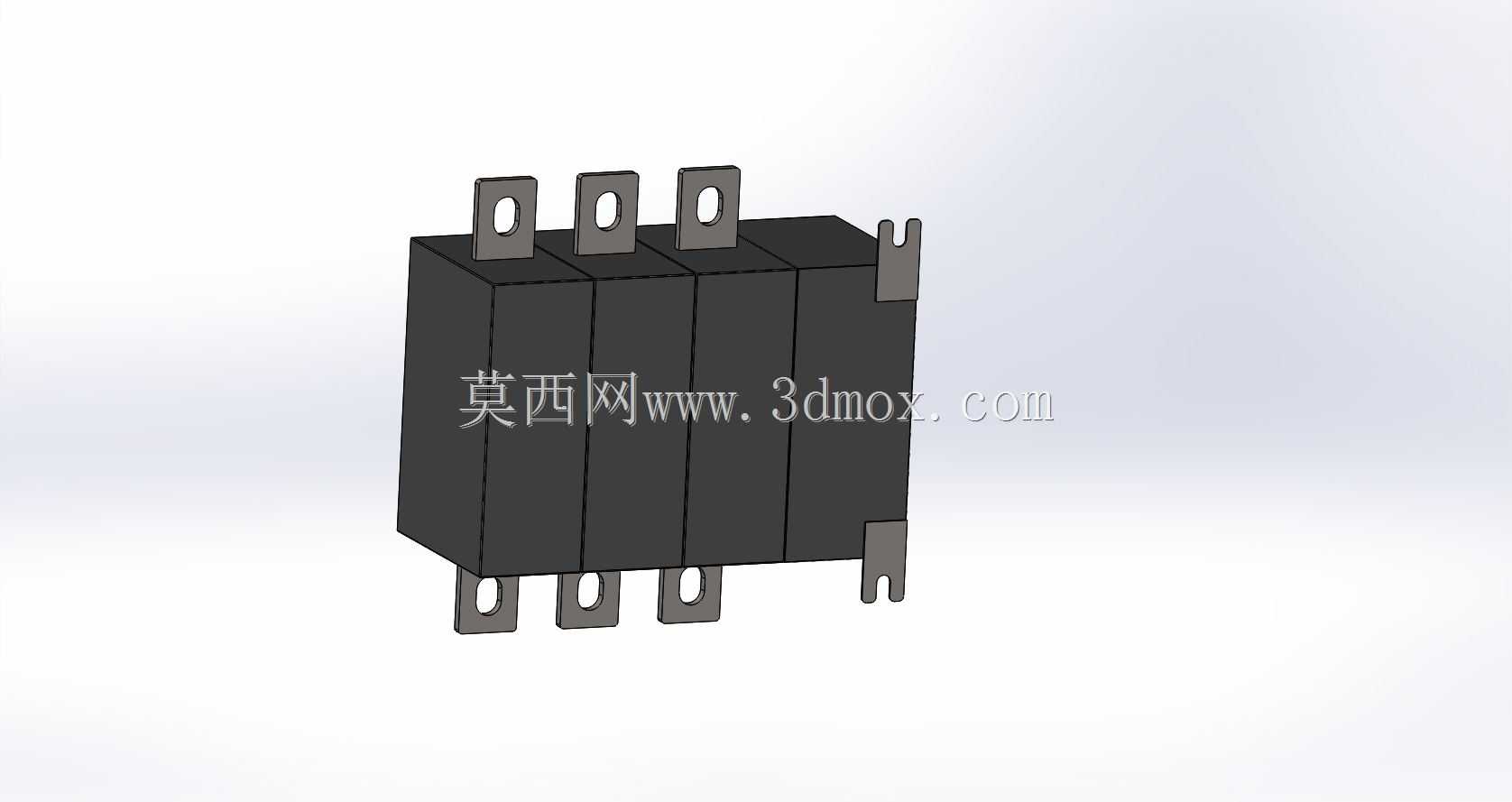

ABB OT400E03四级隔离开关结构模型

　　在低压配电系统的进线侧、母联分段以及重要负荷的馈出回路中，隔离开关是承担明显断开点、保障检修作业安全的核心元件，本次呈现的四级隔离开关结构，针对400A额定电流等级的三相带中性线配电场景设计，可覆盖工业厂房低压进线柜、二级配电箱主开关、大容量设备就地隔离等多种应用场景。从实际使用需求出发，该开关采用四级同步分合结构，三个主极分别对应三相相线，第四极对应中性线，分闸过程中四级触头同步动作，避免中性线带电带来的检修安全隐患，适配TN-S、TN-C-S等多种接地制式的配电系统。触头系统采用直动式闸刀结构，动触头与静触头的接触区域设计有镀银层，降低长期载流过程中的接触电阻，避免大电流工况下触头过热氧化，每极触头外侧设置独立的灭弧栅格室，

　　分闸时产生的电弧可被栅格快速切割熄灭，减少电弧对触头的烧蚀，提升开关的电寿命。操作机构采用弹簧储能式设计，操作手柄的动作行程与触头分合速度无直接关联，无论操作人员操作手柄的速度快慢，触头都能以恒定速度完成分合闸动作，避免慢分慢合导致的持续拉弧问题，同时机构设置有明确的分合闸位置指示，操作到位后有明显的卡位反馈，避免出现虚合、虚分的状态。从安装边界来看，开关上下两端各设置四个安装接线端子，端子采用带腰型孔的铜排结构，可适配不同宽度的接线铜排或多股电缆线鼻，端子的孔位间距符合低压配电行业的通用安装尺寸，可直接替换同电流等级的其他品牌隔离开关，无需对柜内安装梁进行二次打孔加工。开关本体的安装固定点分布在底部两侧，

　　采用螺栓固定的方式与柜内安装梁连接，固定点的承重能力经过校核，可承受开关自身重量以及接线铜排的拉扯应力，避免长期运行过程中出现开关移位、端子受力变形的问题。外壳部分采用高强度阻燃工程塑料材质，各极之间设置独立的绝缘隔筋，避免极间飞弧导致的短路故障，外壳表面设置有品牌标识区域以及操作状态指示窗口，运行人员可在柜外直接观察开关的分合状态。建模过程中对开关的所有装配间隙进行了还原，包括操作机构的活动行程、触头的开距、超程等关键尺寸，可直接用于低压配电柜的三维布局干涉检查，验证柜内铜排走向、安全距离是否符合规范要求，也可作为电气成套设计人员进行元件选型时的尺寸参考，核对安装空间、接线空间是否满足现场施工要求。在实际工程应用中，

　　该类隔离开关通常与塑壳断路器配合使用，断路器承担过载、短路保护功能，隔离开关承担检修隔离功能，二者配合可实现配电回路的保护与隔离双重需求，部分场景下也可作为小容量负荷的直接操作开关，用于不频繁接通分断的电路中。建模时对开关的外部轮廓、安装孔位、端子尺寸均按照实物1:1还原，未对结构进行简化处理，可直接导出工程图用于安装板的开孔设计，也可用于配电系统的数字化三维交付场景，为后期运维提供直观的设备模型参考。
