ABB OT200E03四级负荷隔离开关结构

　　在低压配电系统的进线侧、母联分段以及重要负荷的前端隔离回路里，这类四级隔离开关是保障运维检修安全的核心元件，日常带载状态下承担回路的接通与分断任务，检修工况下则提供明确可见的断开点，避免带电作业的安全隐患。不同于微型断路器侧重过载与短路保护，这款开关的核心定位是负荷通断与物理隔离，四极的结构设计可同时切断三根相线与中性线，在TT、TN-S这类需要中性线独立分断的配电系统里，能彻底避免断零带来的中性点偏移风险，适配工业厂房低压进线、车间动力柜主开关、商用建筑配电总隔离开关等多种场景。

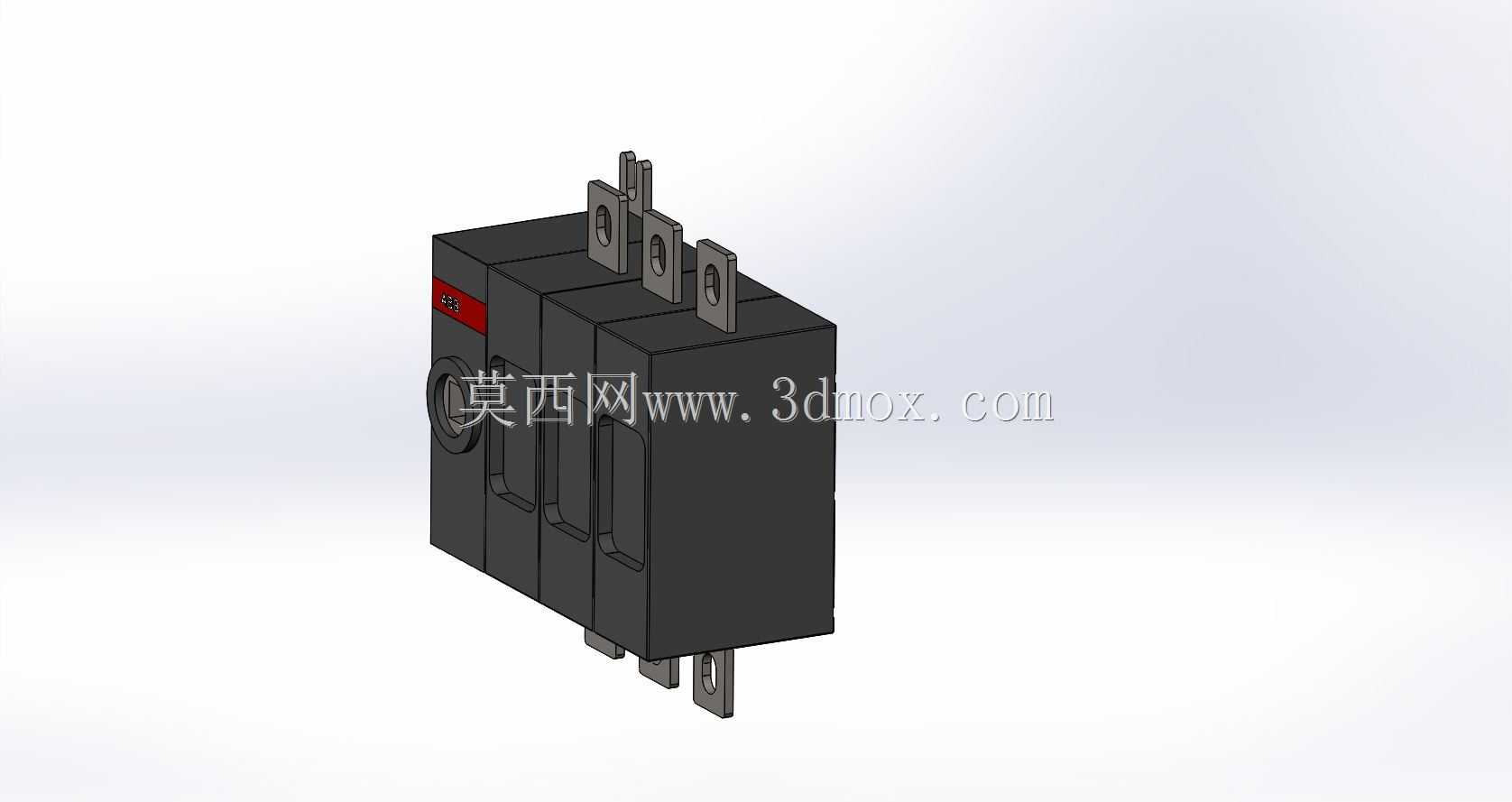

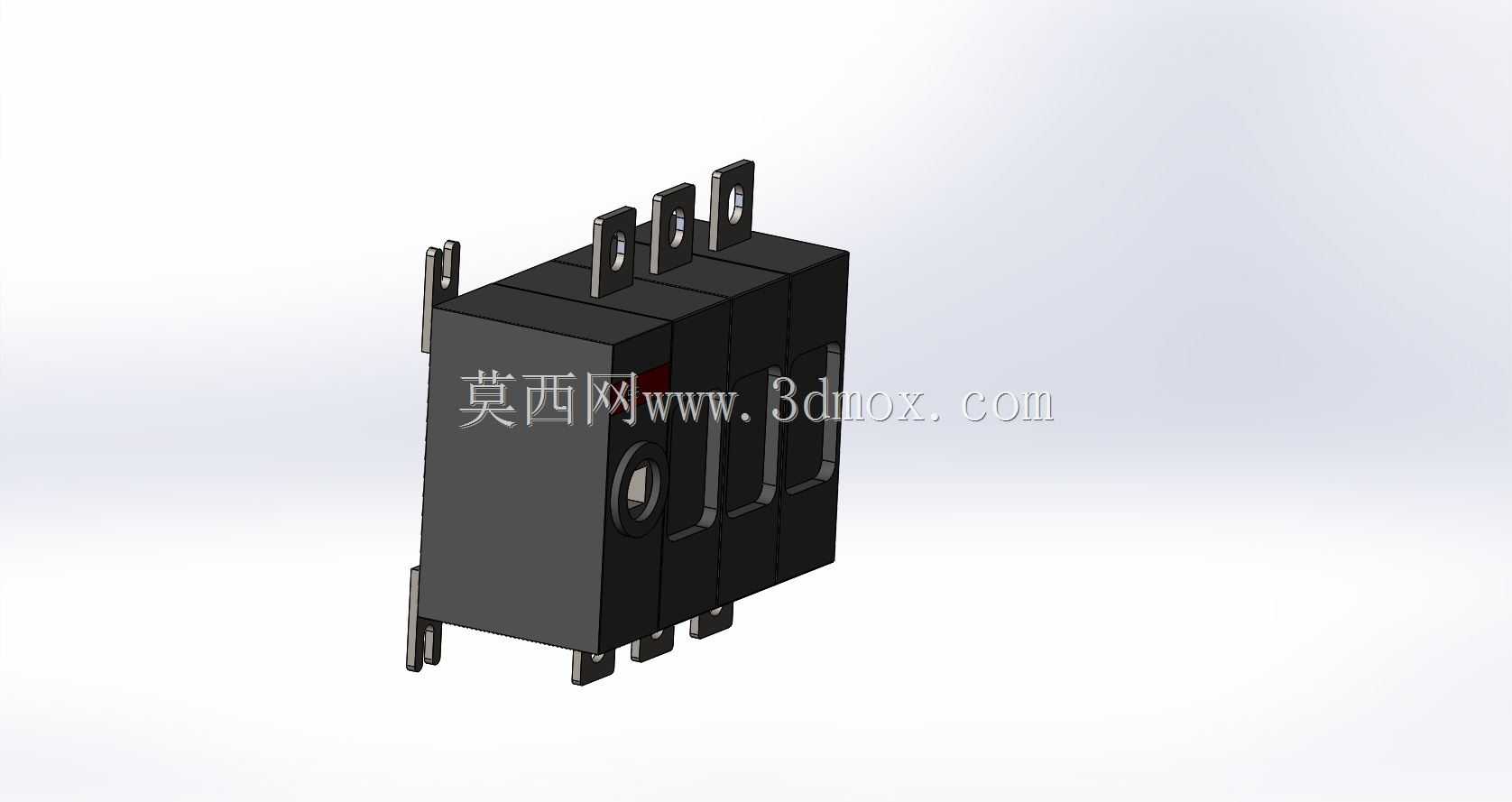

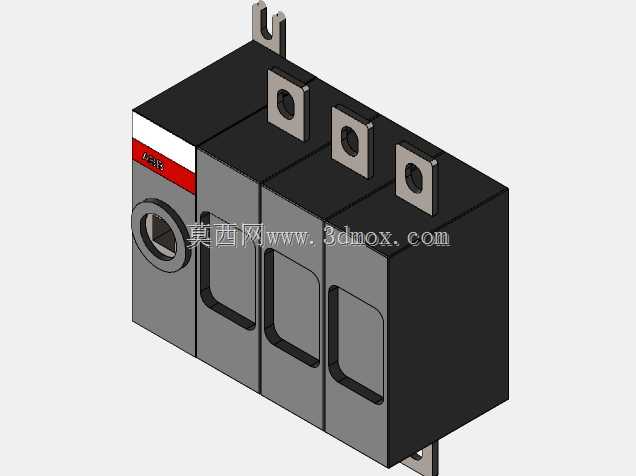

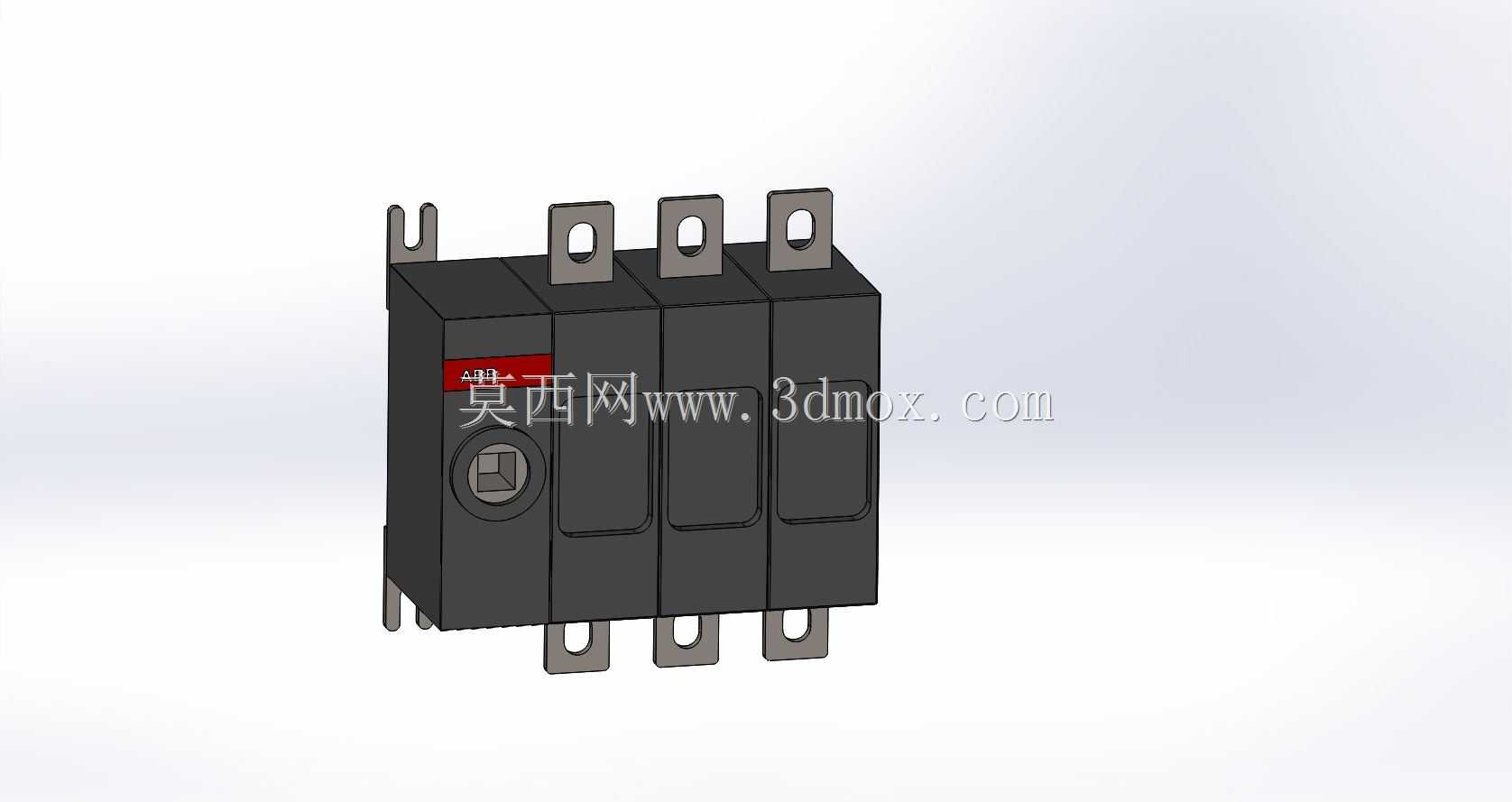

　　从结构设计逻辑来看，这款开关采用模块化的极柱拼接思路，四个极单元通过壳体内部的联动机构实现同步动作，操作端的旋转手柄带动内部转轴驱动各极的动触头完成分合，操作力矩经过匹配设计，即便在额定200A电流等级下，手动操作也不会出现卡滞或操作力过大的问题。触头系统采用银基合金材质，降低长期带载运行的接触电阻，避免大电流工况下触头发热氧化，同时触头区域设计有灭弧栅结构，分断负荷电流时可快速切割熄灭电弧，减少电弧对触头的烧蚀，延长设备的实际使用寿命。壳体选用高强度阻燃工程塑料，满足低压电器的耐燃、耐冲击要求，可在-25℃到+40℃的常规工业环境温度下稳定工作，适配绝大多数室内配电场景的环境要求。

　　安装边界方面，这款开关采用板前安装的固定方式，上下两端的接线端子均为平板式接线结构，适配对应线径的铜排或电缆压接端子，安装时需要预留足够的接线操作空间，上端进线侧与柜体顶部的安全距离不小于100mm，下端出线侧与柜内其他元件的间距不小于50mm，避免不同回路的带电间隙不足引发爬电风险。操作手柄的旋转角度为90度，分闸状态下手柄处于水平位置，合闸状态下处于垂直位置，可配套加装辅助触点、分励脱扣等扩展附件，满足远程信号反馈、紧急分断等拓展功能需求。开关的整体宽度按照四级模数匹配标准配电柜的安装梁尺寸，安装孔位的间距符合低压开关的通用安装规范，替换同规格其他品牌隔离开关时无需重新调整柜体安装孔位，可直接适配替换。

　　在实际选型应用中，这类隔离开关的额定电流需要大于回路的长期计算负荷电流，同时需要校验回路的预期短路电流，确保开关在短路工况下的短时耐受电流满足系统要求，避免短路电流冲击下开关本体出现形变或熔焊。日常运维过程中，可通过操作手柄的位置直观判断回路的通断状态，相比断路器的状态指示，隔离开关的断开点更具可靠性，是配电系统检修作业中必不可少的安全保障元件。建模过程中需要重点还原各极的安装定位结构、接线端子的尺寸公差、操作机构的联动行程，确保三维模型在做柜体布局干涉检查时，能准确反映元件的实际安装空间，避免后期生产装配时出现元件与柜体梁、走线槽的干涉问题，同时接线端子的位置尺寸需要与实际产品完全一致，保证铜排设计时的连接孔位可直接匹配，减少现场安装的二次修改工作量。
