阶梯式高压绝缘支撑构件结构设计

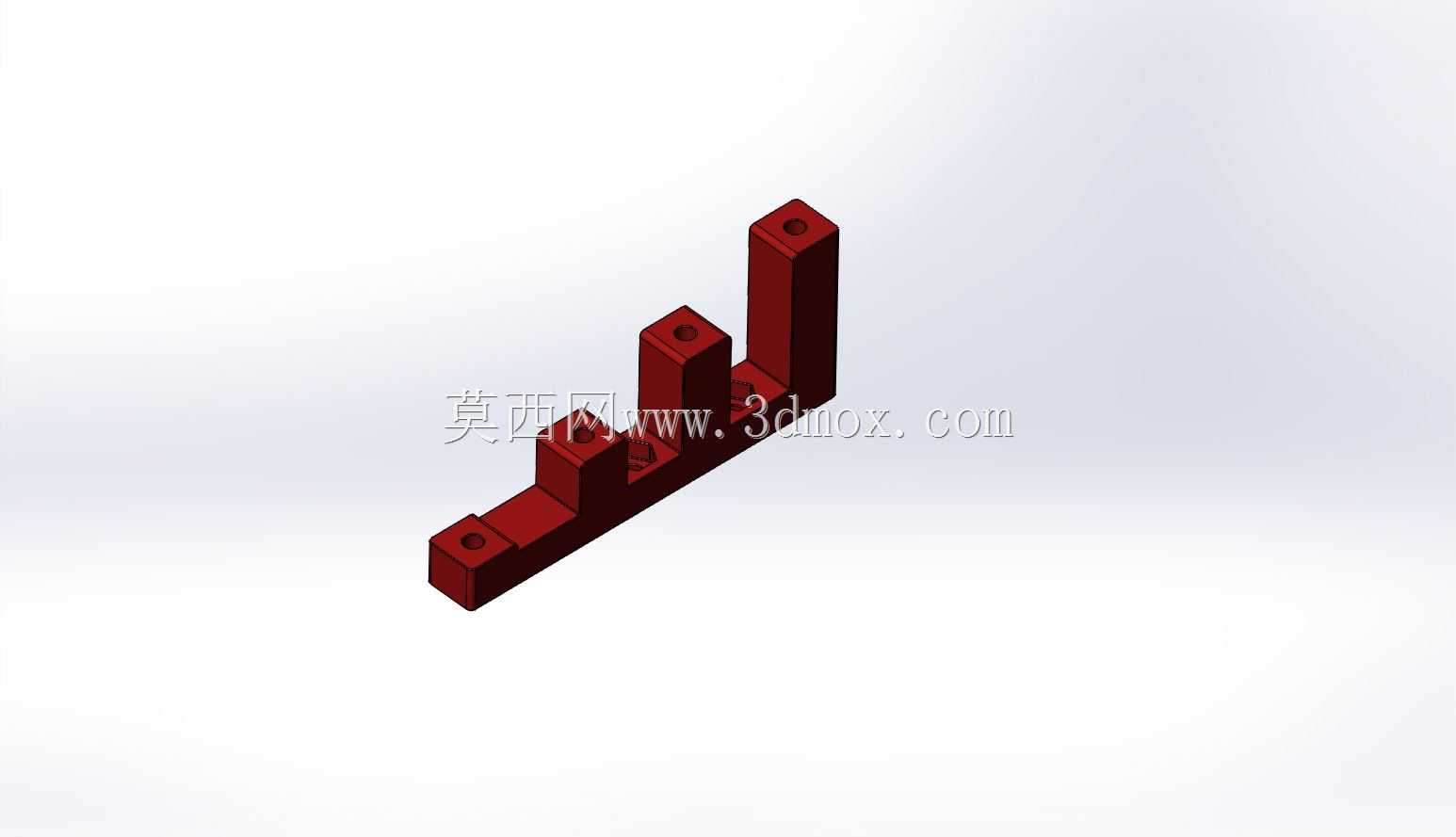

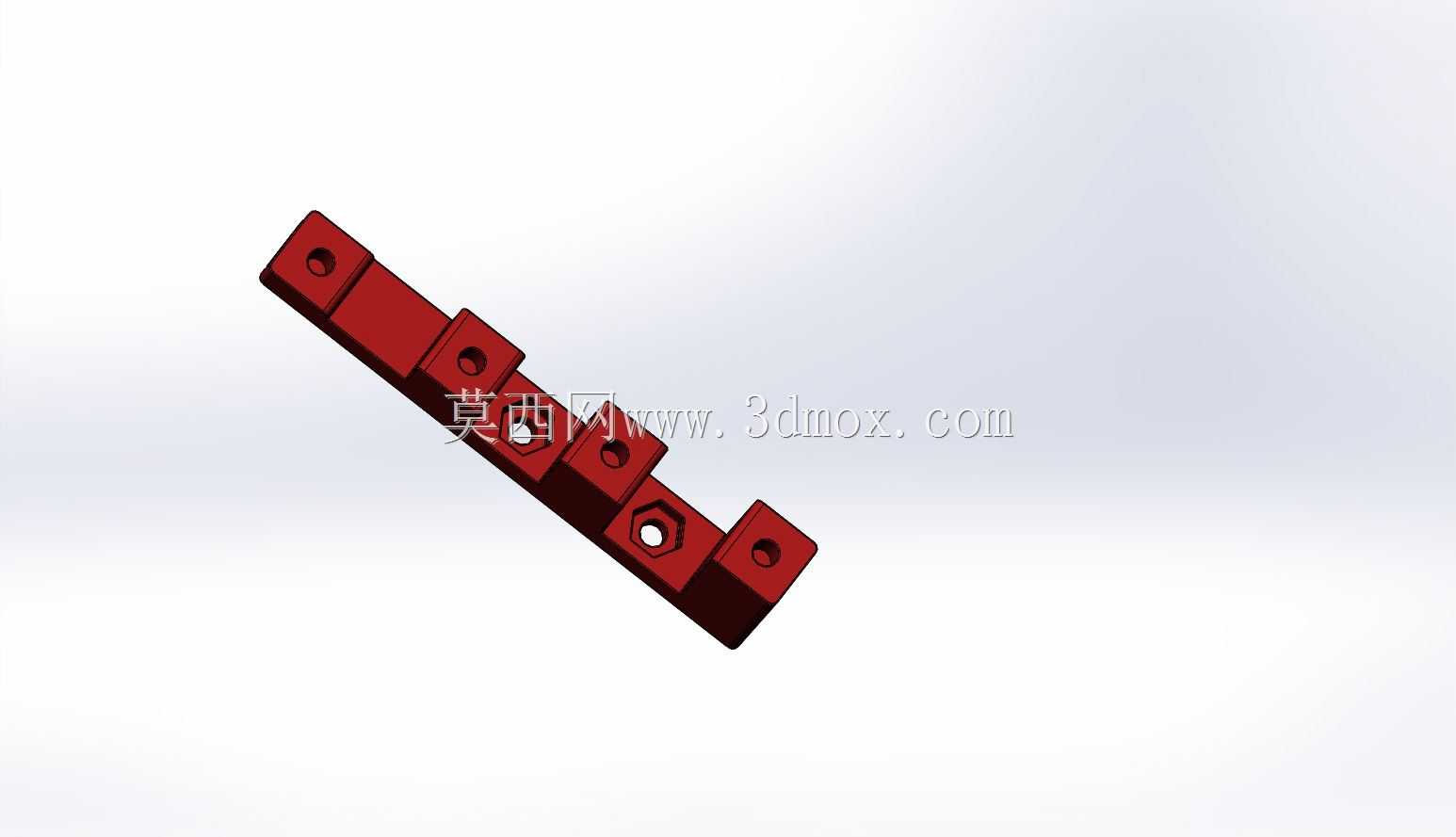

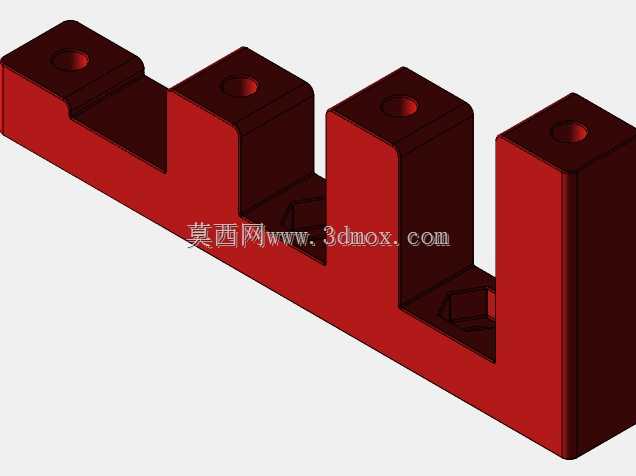

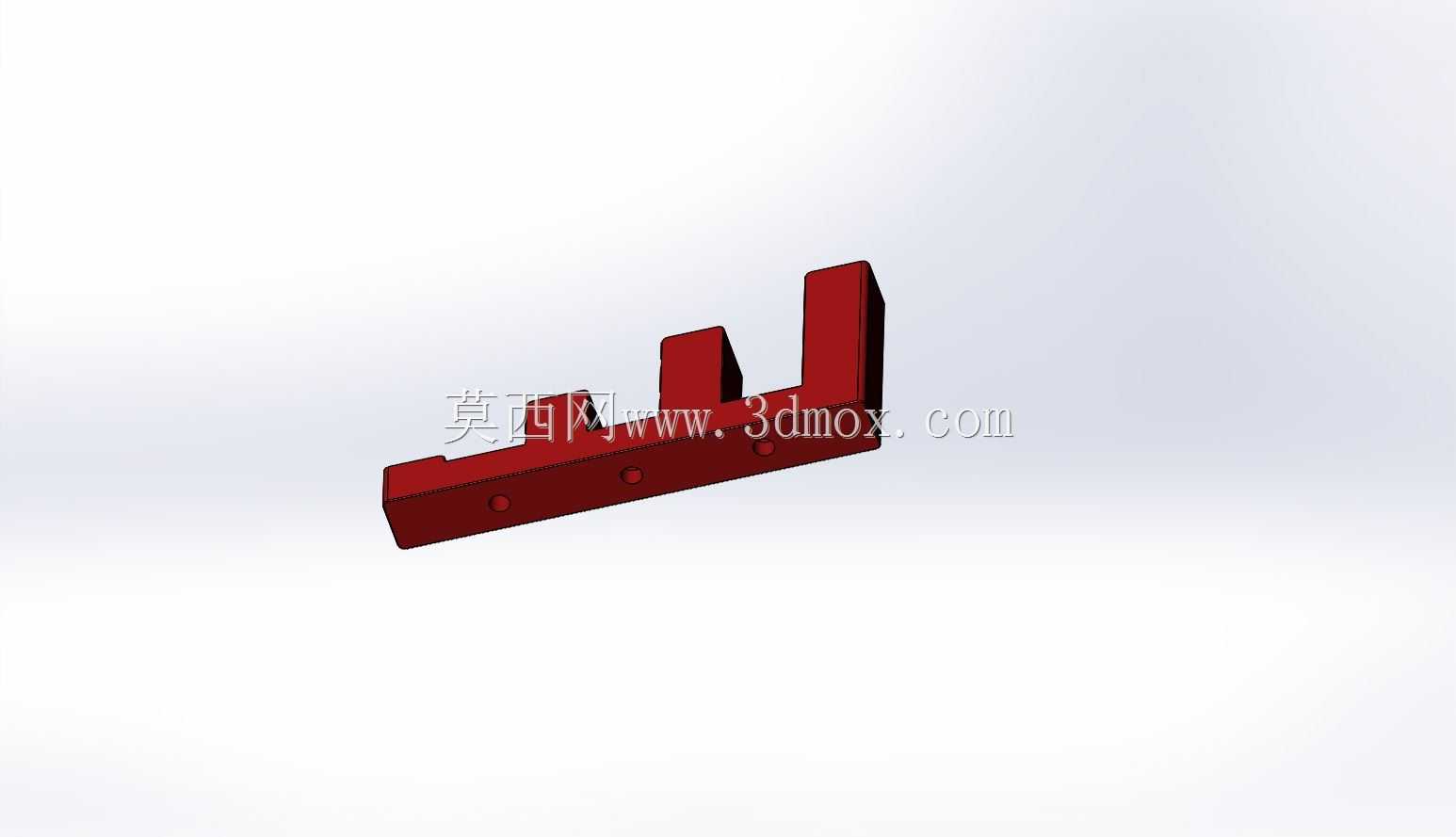

　　在中压配电系统的母线排布、柜内元件支撑场景中，这类阶梯式绝缘构件是解决带电体与接地柜体间绝缘隔离、同时承担机械支撑作用的核心零件，区别于常规柱式绝缘子的等径结构，阶梯抬升的造型完全适配柜内分层排布的母线路径，不需要额外加装转接垫块就能实现不同高度点位的带电体固定，大幅减少柜内装配的零件数量，降低安装工序的累计误差。从结构设计逻辑来看，整体采用长条形基座搭配三级阶梯抬升的立柱结构，基座沿长度方向两端预留安装孔位，可直接通过螺栓固定在柜体的安装梁上，每一级阶梯立柱的顶端都设置了独立的安装孔，对应不同高度层级的母线固定点位，相邻立柱之间的高度差经过爬电距离校核，在15kV电压等级下，沿绝缘件表面的爬电路径长度完全满足电气安全规范要求，

　　避免潮湿、凝露环境下发生沿面闪络故障。构件的棱角位置全部做了圆弧过渡处理，一方面是减少模压成型过程中的应力集中，避免绝缘材料内部出现微裂纹影响长期绝缘性能，另一方面也能消除局部电场集中的尖角效应，降低高压工况下的电晕起始电压，减少长期运行中的绝缘老化速率。安装边界方面，基座的底面为全平面设计，对安装面的平面度要求不超过0.2mm，不需要额外加工定位槽，适配常规柜体内的冷轧钢板安装梁，安装孔的孔位公差控制在±0.15mm范围内，可兼容同规格系列的不同排布需求，三级立柱的高度差按照4mm的梯度递进，刚好适配多层母线的层间距设计，不需要在安装时额外调整母线的弯折角度。实际应用中，这类绝缘件多用于环网柜、中压开关柜的内部母线支撑，

　　相比传统的单个绝缘子组合安装方式，一体化的阶梯结构能保证各支撑点位的位置度一致性，避免多个绝缘子单独安装时出现的同轴度偏差导致母线安装应力，长期运行下不会因为母线的热胀冷缩出现绝缘件受力开裂的问题。材料选型上这类构件一般采用不饱和聚酯玻璃纤维增强模塑料，也就是常说的SMC模压材料，具备优秀的绝缘性能、阻燃性能与机械强度，能在-40℃到120℃的环境温度范围内长期稳定工作，同时具备耐电弧、耐漏电起痕的特性，适配配电设备内部的复杂工况。设计过程中需要重点校核的是基座与立柱连接位置的结构强度，因为该位置是受力的薄弱点，在母线发生短路电动力冲击时，连接位置需要承受数倍于额定工况的机械载荷，因此在建模时对该位置做了局部加厚处理，

　　同时通过圆角过渡分散应力传递路径，避免应力集中导致的结构断裂。另外，构件表面的粗糙度要求控制在Ra3.2以内，光滑的表面能减少灰尘与污秽的附着，降低积污带来的绝缘性能下降风险，在多尘、潮湿的工业配电场景中，这种光滑表面的设计能大幅延长绝缘件的维护周期，减少停电清扫的频次。从三维建模的角度来说，这类零件的建模重点在于各阶梯立柱的位置度与安装孔的同轴度控制，建模时需要先确定基座的基准平面，再以基准为参照依次搭建各级阶梯的特征，所有安装孔的位置都需要关联到基准坐标系，保证后续导出工程图时的尺寸标注基准统一，方便加工与装配环节的尺寸校验。
