12kV600A楼梯式绝缘支撑构件

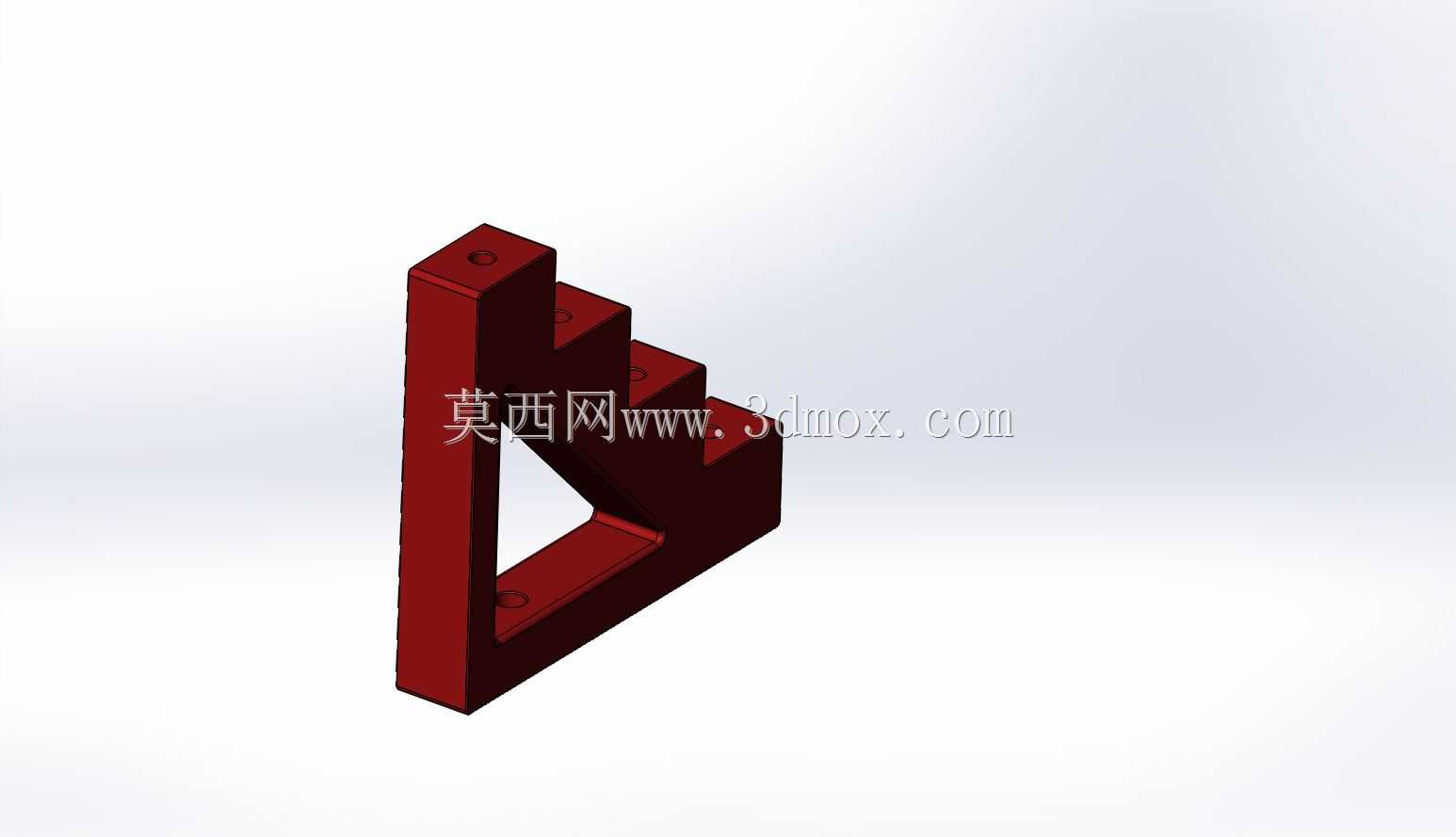

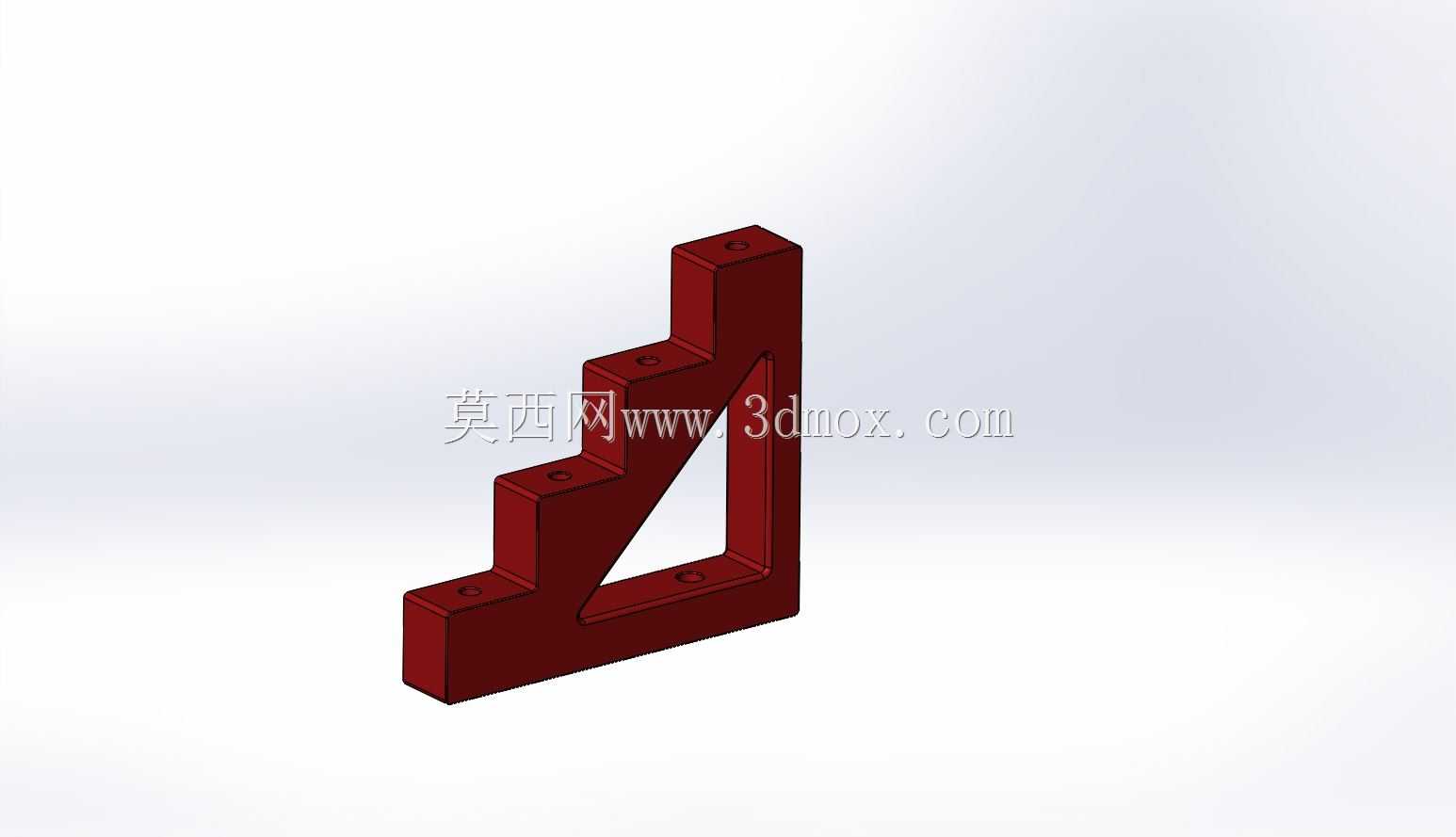

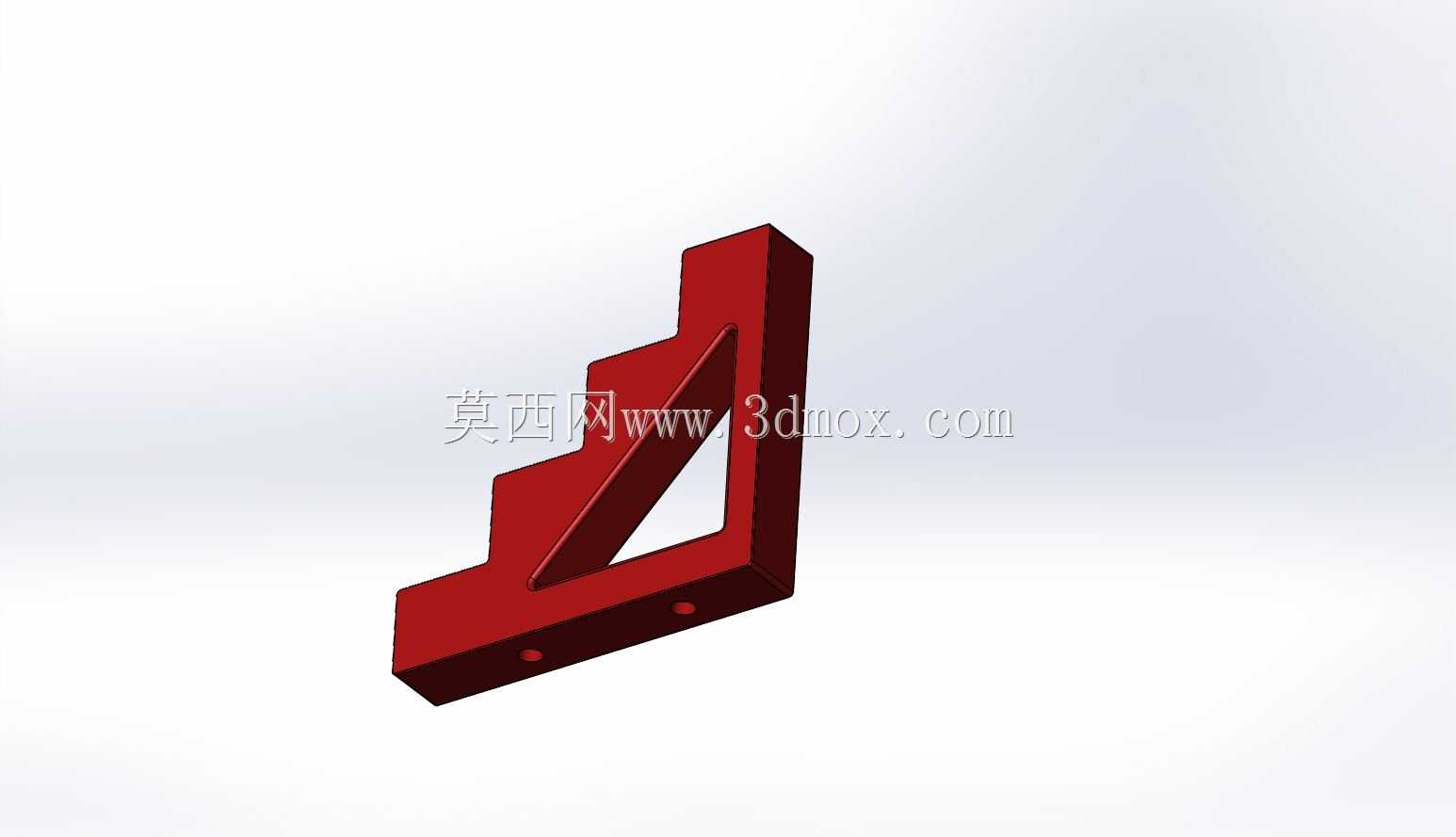

　　在中压成套配电设备的母排排布作业中，不同相位、不同层级的带电母排之间需要可靠的绝缘支撑件来同时满足电气间隙隔离与机械承重的双重需求，这款梯式结构的绝缘支撑件正是针对这类场景开发的专用构件。它的额定适配参数覆盖12kV电压等级、600A载流回路，整体外形采用阶梯递进的轮廓设计，四个安装端面沿垂直方向逐级抬升，刚好适配多层母排分层排布的安装需求，省去了传统平直绝缘子需要搭配不同高度垫块来调整母排层级的繁琐工序。从结构设计逻辑来看，这款构件没有采用常规绝缘子的圆柱或方柱外形，而是将支撑主体做成带三角镂空的L型阶梯框架，外侧四个阶梯端面各自预留了安装固定孔位，每个孔位的位置都对应中压柜内常见的母排分层间距，

　　安装时可以直接将不同层级的母排分别固定在对应高度的阶梯端面上，一次安装即可完成多层母排的绝缘支撑与位置固定。三角镂空区域的设计并非单纯为了减少材料用量，而是经过电场分布校核后留出的安全间隙，既避免了实体结构带来的材料冗余，也能让柜内散热气流顺利通过镂空区域，减少支撑件对柜内通风散热路径的阻挡，同时镂空结构还能降低构件整体重量，减少安装时对柜体安装梁的承重负荷。在安装边界方面，这款构件的总厚度为30mm，安装时需要在柜体安装梁上预留对应四个固定孔的安装位，每个阶梯端面的安装孔中心距都匹配标准母排的安装孔尺寸，不需要额外对母排进行二次打孔加工。构件的主体绝缘材料采用耐候性绝缘材质，表面光滑无毛刺，避免了尖端放电的隐患，

　　爬电距离完全满足12kV电压等级的安全规范要求，即使在潮湿、多粉尘的配电房环境下，也能维持稳定的绝缘性能，不会出现沿面闪络的问题。不同于常规单支撑位的绝缘子，这款梯式结构的支撑件可以同时完成四层母排的支撑固定，在多层母排垂直排布的进线柜、计量柜、出线柜中使用时，能够大幅减少柜内绝缘子的使用数量，简化柜内安装工序，同时让母排的排布更加整齐规整，减少不必要的母排弯折加工。在实际选型使用时，需要注意核对母排的载流能力与构件的额定适配电流是否匹配，同时确认安装位置的垂直空间是否满足阶梯结构的总高度要求，避免因空间不足导致母排安装后电气间隙不够。构件的安装端面都做了平整处理，固定母排时不需要额外加装绝缘垫块，直接通过标准紧固件即可完成固定，

　　紧固件拧紧时需要控制扭矩，避免过大的压紧力导致绝缘构件出现开裂损伤。这款构件的阶梯轮廓在设计时还考虑了母排热胀冷缩的位移余量，每个安装位的固定孔都预留了微小的调节间隙，当母排因负载电流变化出现热胀冷缩时，不会因为刚性约束导致母排变形或者支撑件受力损坏。在三维建模过程中，这款构件的每个安装孔位的位置、阶梯的抬升高度、三角镂空的轮廓尺寸都严格对应实际加工工艺要求，所有棱角处都做了符合绝缘件规范的圆角处理，避免生产加工时出现应力集中导致的构件开裂，同时建模时预留的拔模斜度也适配绝缘件的模压生产工艺，能够直接对接生产加工环节，不需要二次调整模型参数。
