商用烤炉专用长条形通风炉排结构件

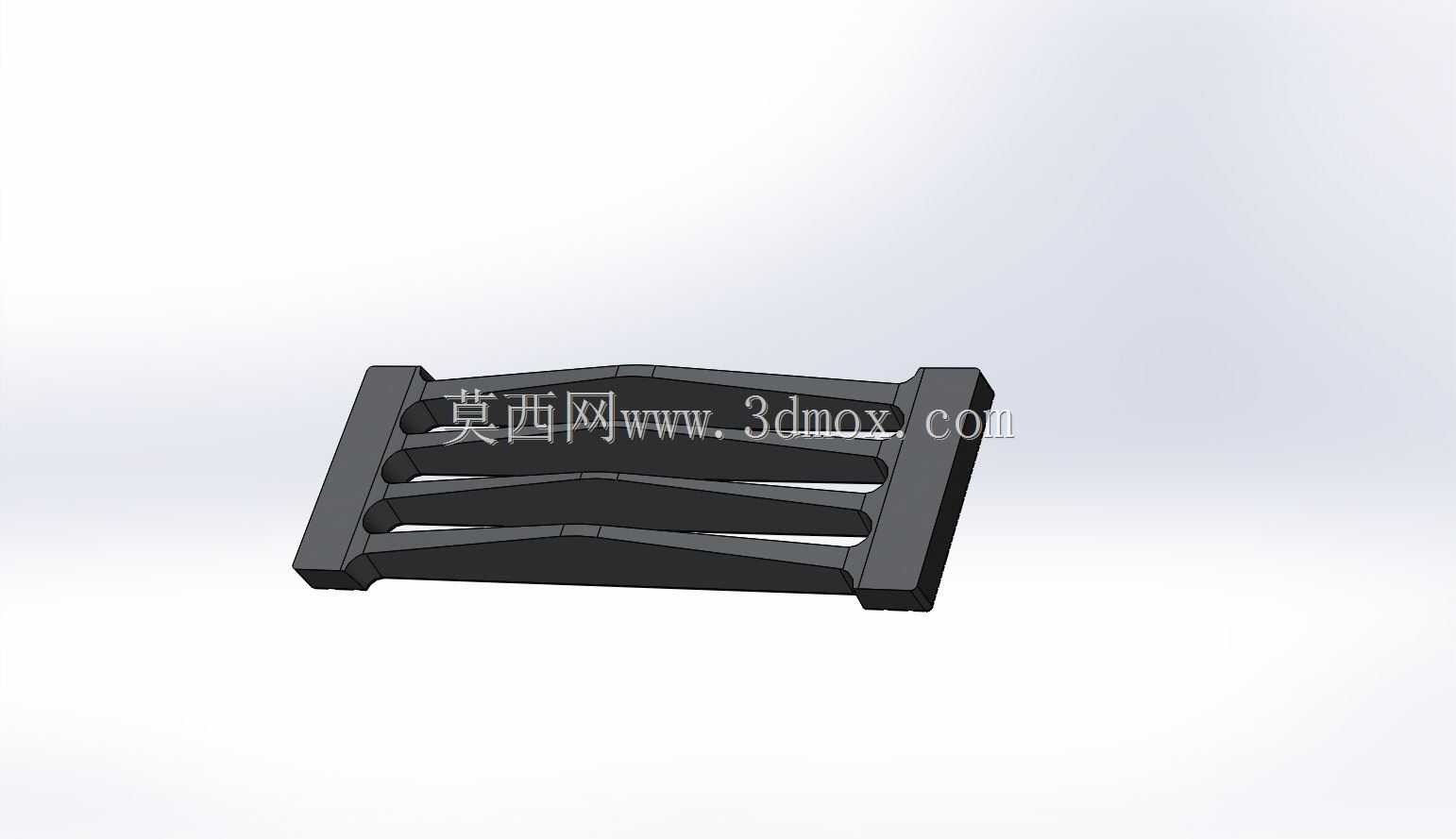

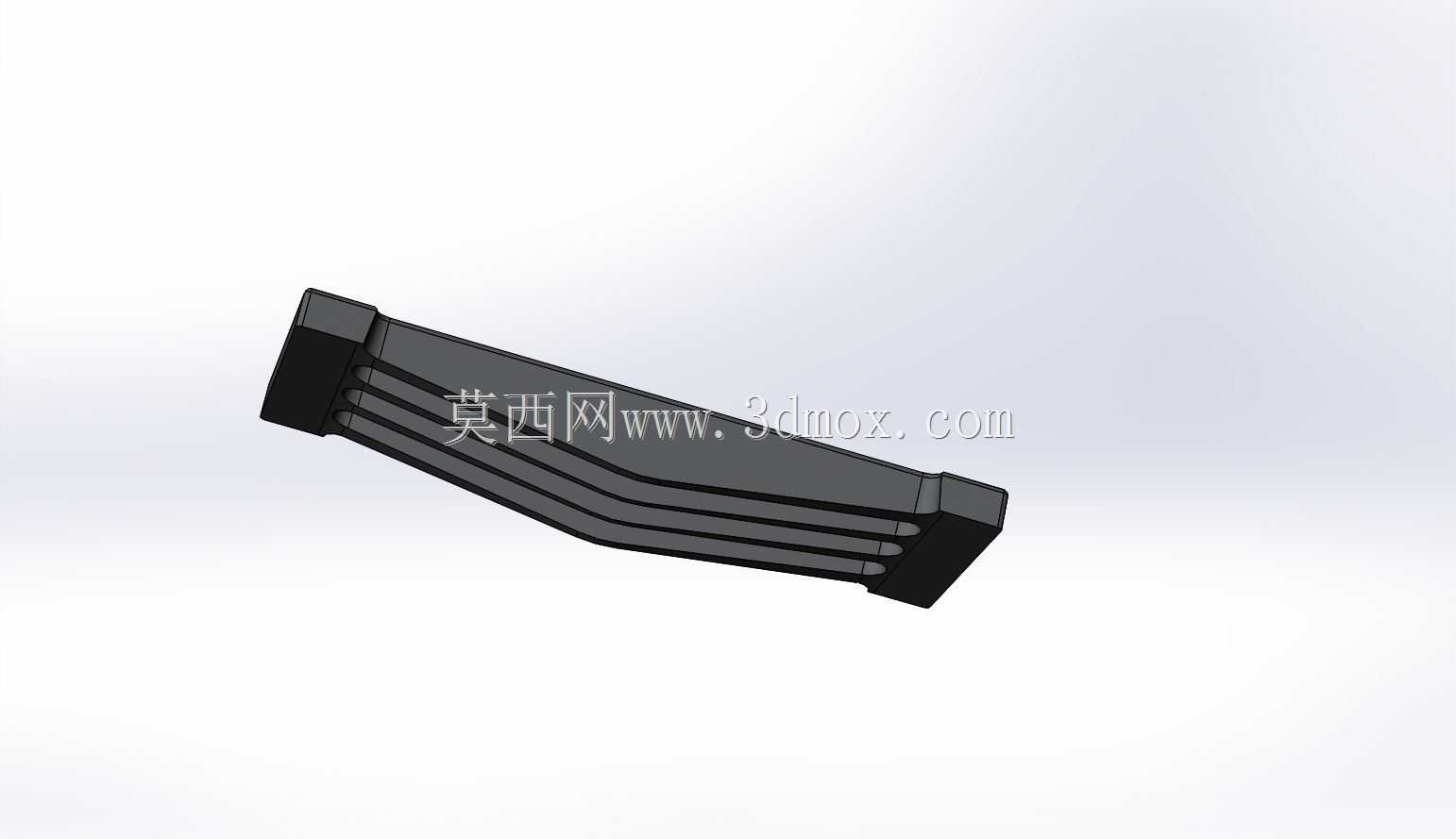

　　在商用烧烤设备、户外炭烤炉、小型食品烘烤设备的结构设计中，炉排是直接承载热源、保障通风效率、决定燃烧充分度的核心承载构件，这款长条形炉排的设计完全围绕炭烤类设备的实际使用工况展开，没有多余的装饰性结构，所有几何特征都服务于功能实现。从安装边界来看，该构件整体外轮廓尺寸为250mm×87mm×30mm，属于适配中型单区烤腔的模块化炉排单元，安装时可直接嵌入烤炉内腔预设的支撑台阶，侧边预留的1.2mm安装间隙可抵消高温工况下的金属热膨胀量，避免长期高温使用后出现构件卡滞、变形翘起的问题，无需额外的紧固件即可完成定位，日常维护拆卸时可直接取出清理炭灰，大幅降低餐饮场景下的设备清洁工作量。

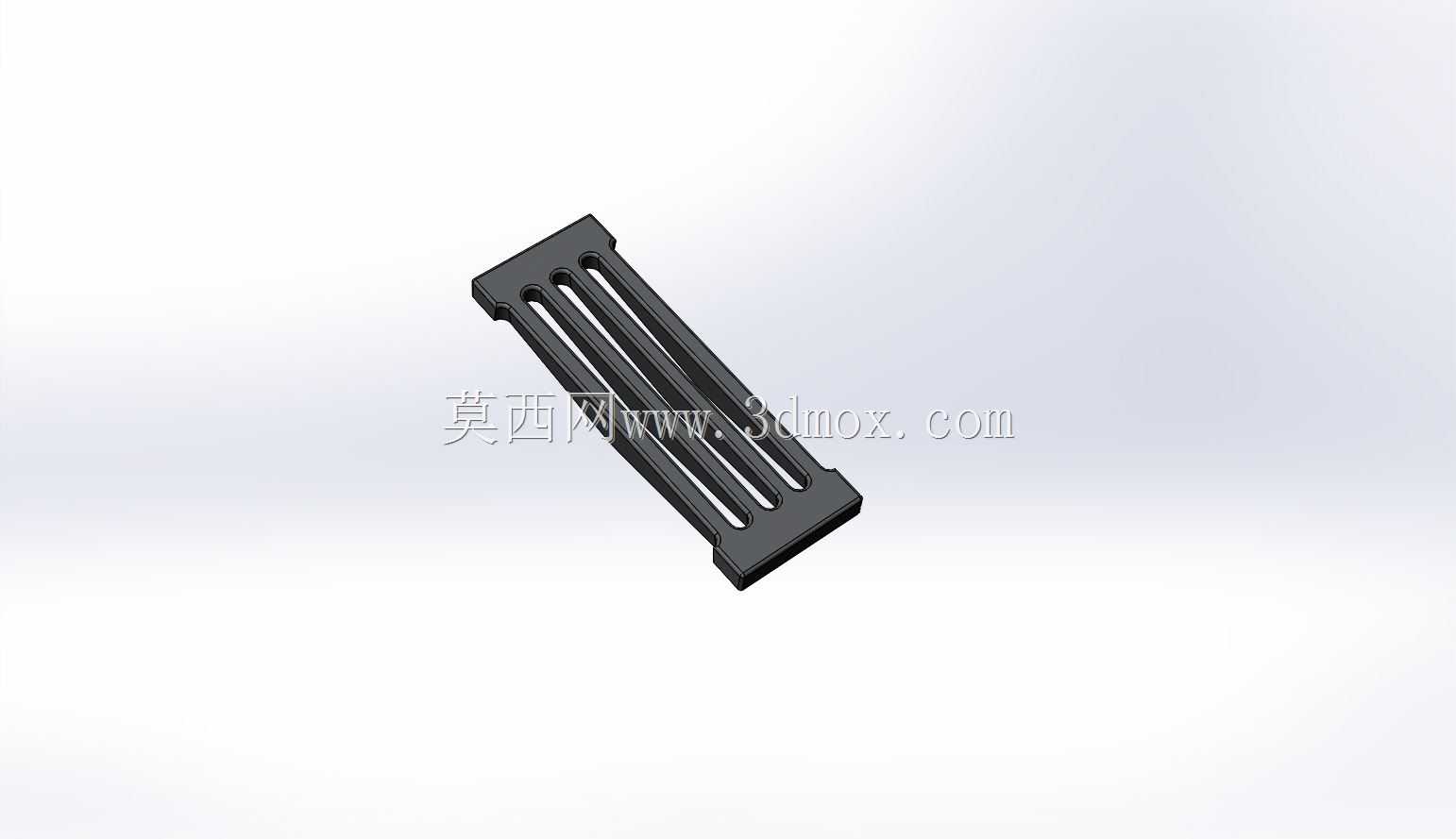

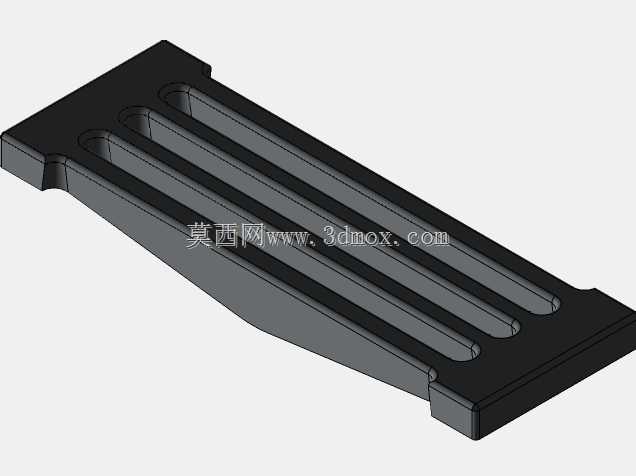

　　结构设计上，构件整体采用等壁厚的一体式框架结构，四条平行的纵向通槽是核心的通风通道，槽宽经过反复校核：过宽会导致炭块直接掉落至下方接灰腔，造成燃料浪费且容易引燃底部积油；过窄则会阻碍空气自下而上的流通，导致炭块燃烧不充分、起烟量大、炉温不足。槽间的加强筋采用上窄下宽的梯形截面，既提升了构件的整体抗弯强度，避免承载满膛炭块时出现中部下弯变形，又能让落在筋条上的炭灰顺着斜面滑落至通槽排出，减少积灰堵塞通风道的概率。构件两端的挡边高度与整体厚度一致，可阻挡炭块从炉排侧边滑落，同时作为安装定位的贴合面，与烤炉内腔的支撑边完全贴合，防止炭粒从装配缝隙漏出。

　　从实际使用场景出发，这类炉排需要长期承受300-600℃的高温烘烤，同时承受炭块的重力载荷、食材烤制过程中滴落的油脂与调料腐蚀，因此设计时特意规避了薄壁尖角、应力集中的结构，所有转角处都做了R2的圆角过渡，减少高温下的应力开裂风险；框架边缘的翻边结构进一步提升了整体刚性，即使用火钳拨动炭块时施加侧向力，也不会出现框架扭曲变形的问题。和传统的圆形穿孔炉排相比，这种纵向长槽结构的通风均匀性更好，沿炉排长度方向的通风量偏差可控制在8%以内，能让整个烤区的温度保持一致，避免出现局部烤焦、局部不熟的问题，尤其适合烤制串类食材、平铺类食材时的温度均匀性要求。

　　在设备选型适配层面，这款炉排可直接替换同安装尺寸的老旧炉排，无需对原有烤炉结构做任何修改，对于自制烤炉的用户来说，只需在烤腔内壁焊接对应高度的支撑角铁，即可完成装配。设计时还考虑了堆叠存储的需求，多个同型号炉排可互相嵌套叠放，仓储和运输时的空间占用率比带凸起脚的炉排低40%左右。构件表面的平整结构也避免了清洁死角，使用钢丝刷清理表面积炭和油污时，没有难以刷到的凹槽缝隙，可快速完成清洁作业，符合商用餐饮设备高频使用、快速清洁的要求。

　　从建模逻辑来看，整个零件采用参数化草图驱动，先绘制外轮廓与通槽的截面草图，通过拉伸得到基础实体，再对所有棱边做圆角处理，最后对加强筋做拔模斜度处理，整个建模过程没有冗余特征，修改尺寸时只需调整草图参数即可快速衍生出不同长度、宽度的同系列炉排产品，可快速适配不同尺寸规格的烤炉需求，大幅缩短同系列产品的设计迭代周期。
