三腔流体分配集成阀块结构设计

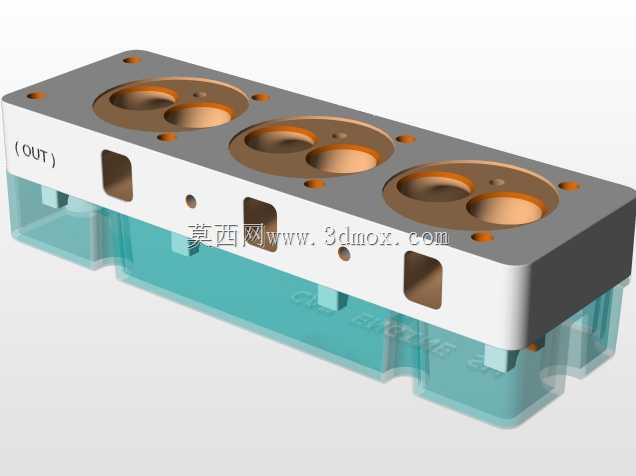

　　这款三腔集成式流体分配阀块，主要面向中小流量的流体回路集成场景，在小型液压动力单元、实验室气路分配台、半导体清洗设备供液模块、小型制冷机组冷媒分配支路中都有广泛适配空间，替代传统分散式管接结构，减少管路接头数量，降低系统泄漏点，同时压缩整体安装空间。从结构设计逻辑来看，阀块采用上下分层的复合结构，上层为金属硬质基体，加工有三个独立的圆形腔室，每个腔室都设置了同轴的双孔流道接口，可分别对接进出支路，腔室周边均匀分布的安装孔用于固定腔室密封端盖或功能插装元件，基体侧面开设的三个方形通槽，一方面是作为流道的加工工艺孔封堵位，另一方面可预留安装压力检测、流量调节的嵌入式元件，避免外接元件突出于阀块本体占用额外空间。

　　下层采用透明工程材质制作集液底座，一方面可以直观观察内部流体的流动状态、是否存在杂质沉积或气泡滞留，方便现场调试与故障排查，另一方面透明材质的绝缘、耐腐特性，可适配部分有弱腐蚀性流体的输送场景，避免金属基体直接接触腐蚀性介质产生锈蚀污染介质。设计过程中，首先根据系统额定流量确定每个腔室的通流截面积，三个腔室采用等径设计，保证各支路流量分配的一致性，流道转角处均做了圆弧过渡处理，避免直角流道产生的局部压力损失，降低流体紊流带来的振动与噪音。安装边界方面，阀块整体为长方体结构，上层金属基体的顶面安装孔采用对称排布，可适配水平或垂直两种安装姿态，底座的底部设置有定位凸台，可直接卡入安装基板的定位槽中，不需要额外制作复杂的定位工装，

　　侧面的进出接口采用统一的中心高设计，可快速对接标准规格的快插接头或硬管接头，不需要现场配弯管路。在实际使用场景中，这类集成阀块可根据需求在三个腔室内加装不同功能的插装元件，比如单向阀、节流阀、过滤器滤芯，实现单阀块完成多支路的流体控制功能，相比传统的管式阀拼接结构，整体体积可缩小40%以上，接头泄漏点减少60%，同时装配工时大幅缩短，适合批量配套的标准化设备使用。结构强度校核阶段，针对金属基体的腔室壁厚做了耐压验证，在额定工作压力1.6MPa的工况下，基体变形量控制在0.02mm以内，可保证密封面的长期密封可靠性，透明底座与金属基体之间采用周向密封槽加装O型圈的密封结构，密封槽的深度与宽度按照O型圈的压缩率25%设计，

　　避免长期使用后密封件产生永久变形导致泄漏。流道设计时特意避开了安装孔的位置，防止钻孔加工时出现钻通安装孔导致的泄漏问题，每个腔室的流道都做了贯通性验证，确保各支路之间不存在串腔问题，侧面的方形工艺孔在加工完成后采用密封堵头封堵，堵头采用金属材质配合密封胶安装，可承受与基体一致的工作压力。
