V6发动机缸盖密封垫片结构设计

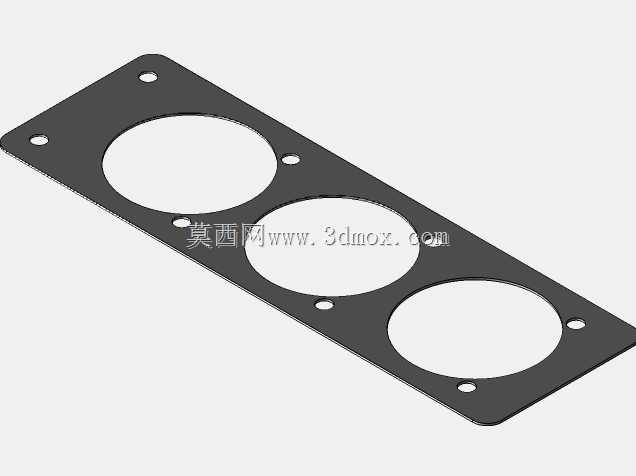

　　在多缸内燃发动机的整机结构体系中，缸盖垫片是承担燃烧室高压燃气密封、冷却水道与润滑油道介质隔离的核心密封部件，其结构设计合理性直接决定发动机运行过程中的密封可靠性，一旦出现密封失效，轻则出现燃气窜漏、油水混合故障，重则导致缸压不足、发动机拉缸等严重损毁问题。这款适配V型六缸发动机的缸盖下垫片，针对V6发动机单侧缸列的三缸布局做了针对性结构适配，整体采用长条形薄板结构，沿长度方向依次排布三个大直径圆形避让孔，分别对应三个气缸的燃烧室开口位置，避让孔的边缘做了卷边强化结构，能够在缸盖与缸体的螺栓压紧力作用下，填补结合面的微观加工不平度，承受燃烧室点火瞬间的高温高压燃气冲击，避免高压燃气从结合面缝隙窜出。垫片本体沿长度方向的两侧边缘，

　　均匀分布多个小直径安装定位孔，这些孔位的位置度公差控制在±0.05mm范围内，装配时可与缸体、缸盖上的定位销精准配合，确保垫片安装时不会出现偏移错位，避免因安装错位导致的水道、油道开口遮挡问题，保证冷却系统循环、润滑系统供油的通畅性。从实际应用场景来看，这类缸盖垫片主要搭载于V型布局的六缸汽油或柴油发动机上，这类发动机普遍应用于中高端乘用车、轻型商用车以及部分小型工程机械设备的动力单元，V型布局的结构特性使得发动机整体长度更短、重心更低，运行平顺性优于直列六缸机型，但两侧缸列的夹角结构也对缸盖垫片的密封性能提出了更高要求，尤其是在发动机高负荷运转工况下，缸体与缸盖会因热胀冷缩产生微小的相对形变，

　　垫片需要具备足够的结构强度与形变补偿能力，才能在全工况温度区间内保持稳定的密封性能。在设计思路上，这款垫片的三个气缸避让孔采用等间距排布，孔间距尺寸严格匹配对应V6发动机的缸心距参数，确保每个气缸的燃烧室边缘都能获得均匀的压紧力，避免局部压紧力不足导致的密封失效；垫片的整体外轮廓尺寸完全贴合缸体与缸盖结合面的安装边界，边缘不会超出结合面范围，也不会出现过度内缩导致的密封面覆盖不足问题。安装孔的排布位置充分避让了缸体上的冷却水道、润滑油道开口，不会对介质流通通道造成遮挡，同时每个安装孔周围的垫片本体区域都做了局部压纹强化处理，当缸盖螺栓按规定扭矩拧紧后，螺栓压紧力可以通过压纹区域均匀传递到垫片的整个密封面，

　　让密封面各区域的压紧力差值控制在合理范围内，避免出现局部压力过大导致垫片压溃，或是局部压力过小导致密封不严的问题。在实际发动机装配流程中，这类缸盖垫片属于一次性装配部件，每次拆解缸盖后都需要更换全新垫片，因为垫片在首次装配压紧后会产生不可逆的塑性形变，拆解后原有形变无法恢复，再次使用会出现密封失效风险。垫片的厚度参数也是经过反复匹配计算确定的，厚度过大会导致压缩量不足，密封面无法充分贴合，厚度过小则会导致压缩量过大，垫片本体容易被压裂损坏，同时还会影响发动机的压缩比参数，进而改变发动机的动力输出特性与燃烧效率。针对发动机运行过程中的温度交变工况，垫片的结构设计充分考虑了不同温度下的热膨胀系数匹配问题，确保垫片在-40℃到120℃的工作温度区间内，都能与缸体、缸盖的热形变量保持匹配，不会因热胀冷缩量差异导致密封面出现缝隙。此外，垫片上除了气缸避让孔与安装定位孔外，还预留了对应位置的水道、油道避让缺口，这些缺口的位置与尺寸完全匹配缸体结合面上的通道开口，确保冷却水可以在缸体与缸盖之间正常循环带走燃烧室热量，润滑油可以顺利输送到配气机构各摩擦副位置，不会出现流道堵塞问题。在发动机台架验证环节，这类垫片需要通过数百小时的全负荷耐久测试、冷热冲击测试，验证在反复温度变化、持续高压冲击下的密封可靠性，确保在发动机全生命周期内不会出现密封失效问题，减少发动机的故障概率，提升整机的运行稳定性。
