V6发动机缸体上部密封垫片结构设计

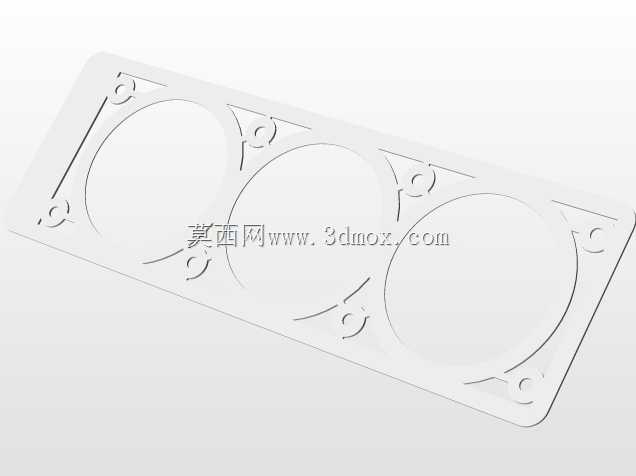

　　用来匹配燃烧室周围的高密封压力需求，避免高压燃气从密封界面窜出。垫片本体的轮廓完全贴合V6缸体上部的安装结合面，在对应冷却水道、润滑油道的位置预留了精准的通流孔位，每个通流孔周边都设计了环形密封筋结构，通过装配时的螺栓预紧力让密封筋产生可控的弹性形变，填充缸体与缸盖结合面的微观加工不平度，阻断不同介质的串流通道。在安装边界的设计上，垫片周圈分布的螺栓过孔位置经过反复的受力仿真校核，每个孔位的周边都做了局部刚度强化处理，避免螺栓拧紧时垫片局部被压溃导致密封压力分布不均，螺栓过孔的孔径预留了合理的装配公差，既能够保证装配时的定位便利性，也不会因为孔位间隙过大导致周边密封区域的压力损失。垫片两侧的定位缺口与缸体上的定位销精准匹配，在V型六缸内燃机的装配体系中，缸体上部垫片是衔接缸体与缸盖的核心密封元件，其密封性能直接决定动力单元的运行稳定性，一旦出现密封失效，会引发燃烧室漏气、冷却水道渗液、润滑油道互通等连锁故障，轻则导致动力输出下降、油耗异常攀升，重则造成缸体、活塞等核心部件的不可逆烧蚀损坏。这类垫片的应用场景覆盖了搭载V6动力总成的乘用车辆、轻型商用车辆以及部分固定式动力机组，在高转速、高缸内爆发压力、宽幅温度交变的工况下，需要持续维持密封界面的接触压力均匀性，抵消缸体与缸盖因材质热膨胀系数差异带来的相对形变。从结构设计逻辑来看，这款垫片针对V6机型的三缸一列的布局特征，对应设置了三个圆形燃烧室避让孔，孔位边缘做了阶梯式压纹强化结构，

　　装配时可以快速完成对位，避免人工对位偏差导致的孔位错位问题，减少装配环节的出错概率。从功能特性层面，这款垫片的结构设计充分考虑了内燃机运行时的复杂工况：在冷启动阶段，缸体与缸盖的温度差较大，结合面会产生微小的相对滑移，垫片的基材选型搭配密封筋的结构设计，可以吸收这类微小滑移带来的界面位移，不会因为反复的位移拉扯出现密封层开裂；在全负荷高转速运行时，缸内爆发压力达到峰值，燃烧室周边的密封筋能够维持足够的接触比压，抵抗燃气的高压冲击；在长期运行的老化周期内，垫片的应力松弛特性被控制在合理区间，不会因为长时间的压紧出现弹力快速衰减，延长密封结构的使用寿命。在实际的发动机装配流程中，这款垫片的安装需要严格遵循螺栓拧紧的工艺顺序，

　　从缸体中部向两端分次逐步拧紧到规定扭矩，保证整个垫片接触面的压力均匀分布，任何顺序错误或者扭矩偏差都可能导致局部压力不足，引发后期的密封失效问题。不同于直列机型的垫片结构，V6机型的缸体结合面呈两列倾斜布置，垫片的轮廓需要同时匹配两列缸孔的位置关系，还要避让缸体上的正时机构、冷却管路等周边部件的安装空间，因此在外形轮廓的设计上，垫片的边角位置做了多处异形裁切，既最大化覆盖密封结合面，又不会和周边装配部件产生干涉。在水道和油道的孔位设计上，不同通流孔径的大小经过流量校核，既保证冷却介质和润滑油的通流面积满足设计要求，又不会因为孔位过大削弱垫片本体的结构强度，每个孔位的位置度公差控制在极小的范围内，避免装配后出现孔位半遮挡的问题，

　　影响冷却或者润滑系统的正常流量。对于燃烧室孔位的密封设计，除了表面的压纹结构，孔边还做了包边强化处理，抵抗高温燃气的直接冲刷，避免垫片边缘在长期高温燃气冲击下出现烧蚀缺损，这一结构设计对于涡轮增压的V6机型尤为重要，因为增压机型的缸内温度和压力都显著高于自然吸气机型，对燃烧室周边的密封可靠性要求更为严苛。在建模过程中，这类垫片的三维构建需要完全依托缸体与缸盖结合面的点云数据或者加工数模来进行，首先提取结合面的完整轮廓，再逐一对应燃烧室、水道、油道、螺栓孔、定位孔的位置，每一处密封筋的凸起高度、宽度都要结合螺栓预紧力、基材弹性模量、结合面平面度等参数进行计算，确保装配后密封筋的压缩量处于最优区间——压缩量过小无法填充结合面间隙，压缩量过大则会导致垫片塑性变形失去回弹能力。很多维修场景中出现的垫片冲蚀故障，除了螺栓拧紧工艺不达标之外，很多时候是垫片本身的结构设计存在缺陷，比如密封筋位置偏移、螺栓孔周边刚度不足导致压力分布不均、燃烧室孔边强化不足等问题，这款垫片的结构在设计阶段就经过了多轮的台架试验验证，在冷热冲击循环、全负荷耐久、爆震工况模拟等测试中都维持了稳定的密封性能，能够覆盖V6发动机从怠速到额定转速的全工况运行需求。
