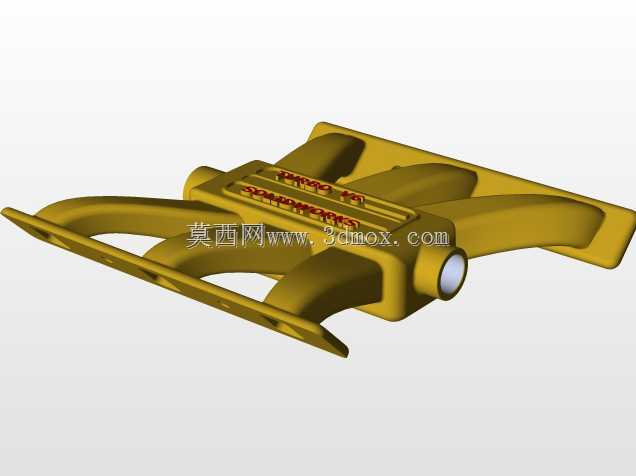

V6发动机进气歧管结构三维设计

　　在多缸内燃机的动力输出链路里，进气歧管是衔接节气门体与各缸进气道的核心导流部件，这款适配V型六缸布局的进气歧管，在设计阶段就需要兼顾各缸进气均匀性、流阻控制、安装空间适配以及振动耐受性能，直接影响发动机的充气效率、扭矩输出特性与怠速稳定性。从实际装车场景来看，这类V6机型的进气歧管多布置在V型气缸夹角的上方区域，两侧各三个气道分别对应两列气缸的进气口，设计时首先要匹配缸盖进气道的接口位置、安装孔位坐标，保证密封面的平面度公差控制在0.1mm以内，避免装配后出现进气泄漏，导致空燃比失衡、动力输出不稳的问题。

　　在气道的型线设计上，没有采用等径直通的简单结构，而是针对六缸机的点火顺序，对每个支管的长度、弯道曲率做了差异化匹配，利用进气谐振效应提升特定转速区间的充气效率，兼顾低转速扭矩输出与高转速功率响应。气道内壁的过渡圆角做了连续顺滑处理，避免出现锐角台阶造成的气流分离，降低进气过程中的流阻损失，让进入气缸的新鲜充量流速更均匀，减少各缸之间的进气量偏差，保证各缸燃烧一致性，降低整机运转的振动与排放波动。

　　从结构强度层面考虑，歧管本体的壁厚根据不同区域的受力情况做了差异化设计，安装法兰区域壁厚适当加厚，用来承受螺栓紧固的压紧力，避免长期使用后出现密封面变形；气道主体区域在保证刚度的前提下适当控制壁厚，降低整体重量，减少发动机舱的上部载荷，对整车前后轴荷分配也有正向帮助。歧管上集成的传感器安装座、真空取气口位置，都避开了气道内的高速气流核心区，避免气流扰动影响传感器的检测精度，同时预留的安装卡扣位置也匹配整车线束的走向，方便总装工序的快速装配，减少后期运维的拆装难度。

　　在安装边界的校核上，这款歧管的整体外轮廓完全适配V6发动机的上部空间，与周边的点火线圈、燃油导轨、线束插头、冷却管路都预留了足够的安全间隙，避免发动机运转过程中因振动位移出现部件干涉，同时歧管的固定点位置均匀分布在两侧缸盖与中间支架上，将自身的振动频率与发动机常用转速区间的激振频率错开，避免出现共振异响、结构疲劳开裂的问题。针对增压机型的适配需求，这款歧管的承压结构也做了对应强化，密封面的压紧力分布经过反复校核，能够承受增压工况下的进气压力波动，不会出现鼓胀变形或者密封失效的问题。

　　从实际使用的工况覆盖来看，这款进气歧管的结构设计兼顾了常温进气与冷热交变的耐受能力，材料选型对应的热变形系数与缸盖材料匹配，在发动机从冷启动到全负荷高温运转的温度变化区间内，密封面的变形量能够始终控制在密封件的补偿范围内，不会因为热胀冷缩量不匹配出现漏气问题。气道内部的表面粗糙度要求也对应做了明确设定，既避免过于粗糙的表面增加流阻，也不会过度追求表面精度提升不必要的加工成本，在性能与制造成本之间找到合理的平衡点。
