V型六缸发动机油底壳结构设计

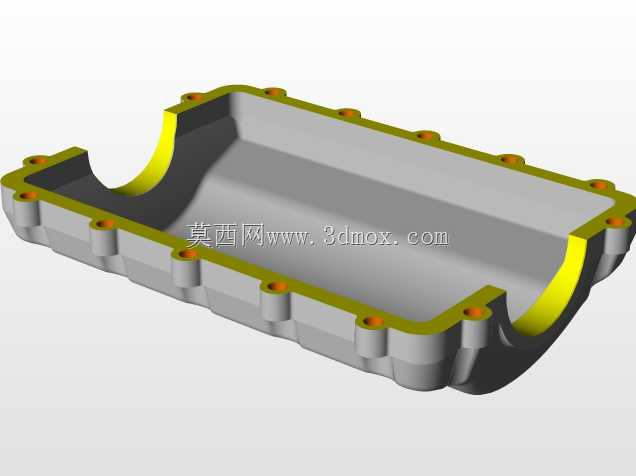

　　在车用动力总成的润滑系统布局中，油底壳承担着封闭曲轴箱下部空间、储存循环润滑油、阻挡杂质混入、辅助消散润滑油工作热量的核心作用，V6机型由于缸体采用夹角式布局，下部开口轮廓并非规则矩形，对应油底壳的型腔设计需要匹配缸体底部的曲面落差，避免与曲轴连杆机构的运动轨迹产生干涉。这款V6油底壳采用深腔式冲压焊接复合结构，上沿法兰面均匀布置一圈安装螺栓孔，孔位周边设计凸起的加强凸台，既可以提升螺栓连接区域的局部刚度，避免拧紧螺栓时法兰面出现翘曲变形，也能为密封垫片提供均匀的压紧面，保证结合面的密封可靠性，防止润滑油渗漏。从结构细节来看，油底壳的型腔深度顺着V型缸体的下部轮廓做渐变处理，靠近缸体夹角的区域深度较浅，

　　两侧对应曲轴回转轨迹的区域预留足够的下沉空间，保证曲轴运转时不会击打油底壳内壁，同时在油底壳的最底部设置集油区域，让润滑油回流时能够快速汇集到机油泵吸油口位置，避免车辆在坡道行驶、加减速工况下出现机油泵吸空的问题。法兰面的螺栓孔间距经过匹配计算，相邻孔位的间距控制在密封垫片的有效压紧范围内，无需额外增加密封胶条即可实现稳定密封，孔位内圈设计一圈内凹的定位槽，安装时可以快速对齐缸体上的定位销，提升总装环节的装配效率。壳体侧壁设计多道横向与纵向交错的加强筋，既可以提升壳体整体的抗振性能，降低发动机运转过程中油底壳产生的辐射噪声，也能提升壳体的结构强度，在车辆行驶过程中遇到路面碎石击打、轻微托底时，不容易出现开裂变形的问题。

　　油底壳的内壁做光滑过渡处理，没有突兀的直角结构，既可以减少润滑油回流时的流动阻力，也能避免杂质在边角位置沉积，日常维护更换机油时，废旧机油能够顺着倾斜的内壁完全排出，减少旧机油残留对新润滑油性能的影响。从安装边界来看，这款油底壳的法兰轮廓完全匹配V6缸体的下部安装面，安装后整体下沉高度控制在动力总成的下部布置空间内，不会与副车架、发动机下护板等周边部件产生位置冲突，壳体侧面预留有机油液位传感器、机油温度传感器的安装接口，无需后期额外打孔改造，能够直接适配同系列V6机型的润滑系统配置需求。在实际使用场景中，这类油底壳除了基础的储油功能外，还能通过壳体外壁与行驶气流的接触带走润滑油的部分工作热量，

　　在没有额外加装机油散热器的入门级动力配置中，这种结构的散热能力能够满足常规工况下的润滑油温度控制需求，避免润滑油长期高温工作出现性能衰减。设计过程中需要重点校核曲轴运动包络与油底壳内壁的安全间隙，既要保证足够的储油容积满足润滑系统的循环油量需求，也要控制油底壳的整体高度，避免动力总成的下部离地间隙过小，影响车辆的通过性能。法兰面的平面度公差需要控制在合理范围内，过大的平面度误差会导致密封垫片压紧力不均匀，使用过程中容易出现渗漏问题，螺栓凸台的高度需要保持一致，保证每个螺栓点的压紧力能够均匀传递到密封垫片上。壳体的壁厚根据不同区域的受力情况做差异化设计，法兰安装区域壁厚稍大，保证连接刚度，中间储油区域壁厚在满足强度要求的前提下适当减薄，控制整体部件重量，符合动力总成轻量化的设计趋势。油底壳的放油螺塞设置在壳体最低位置的侧方，相比底部正置的放油螺塞，这种侧置布局能够减少托底时放油螺塞被磕碰损坏的概率，同时放油时的机油流出方向更易控制，方便维护操作。
